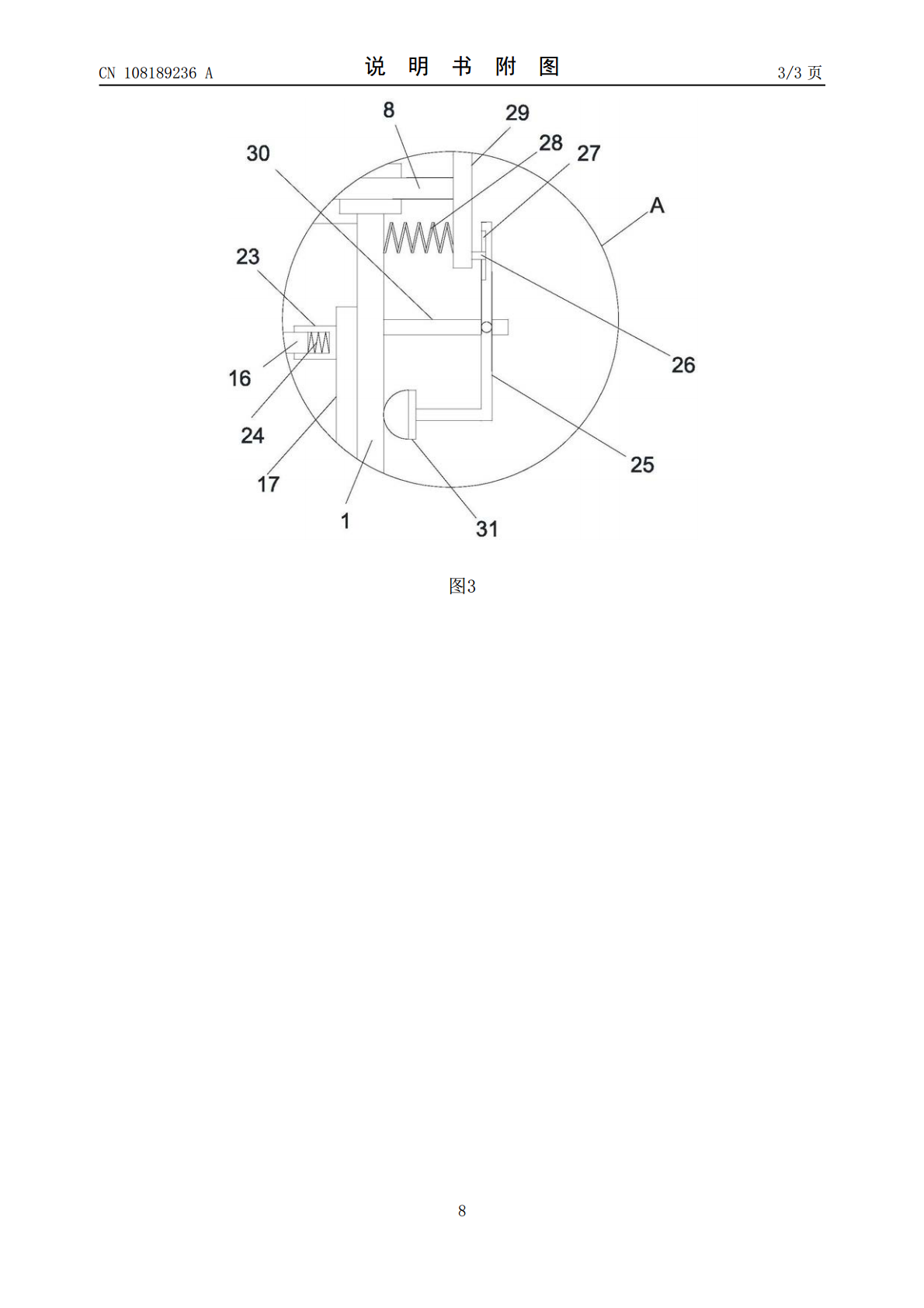

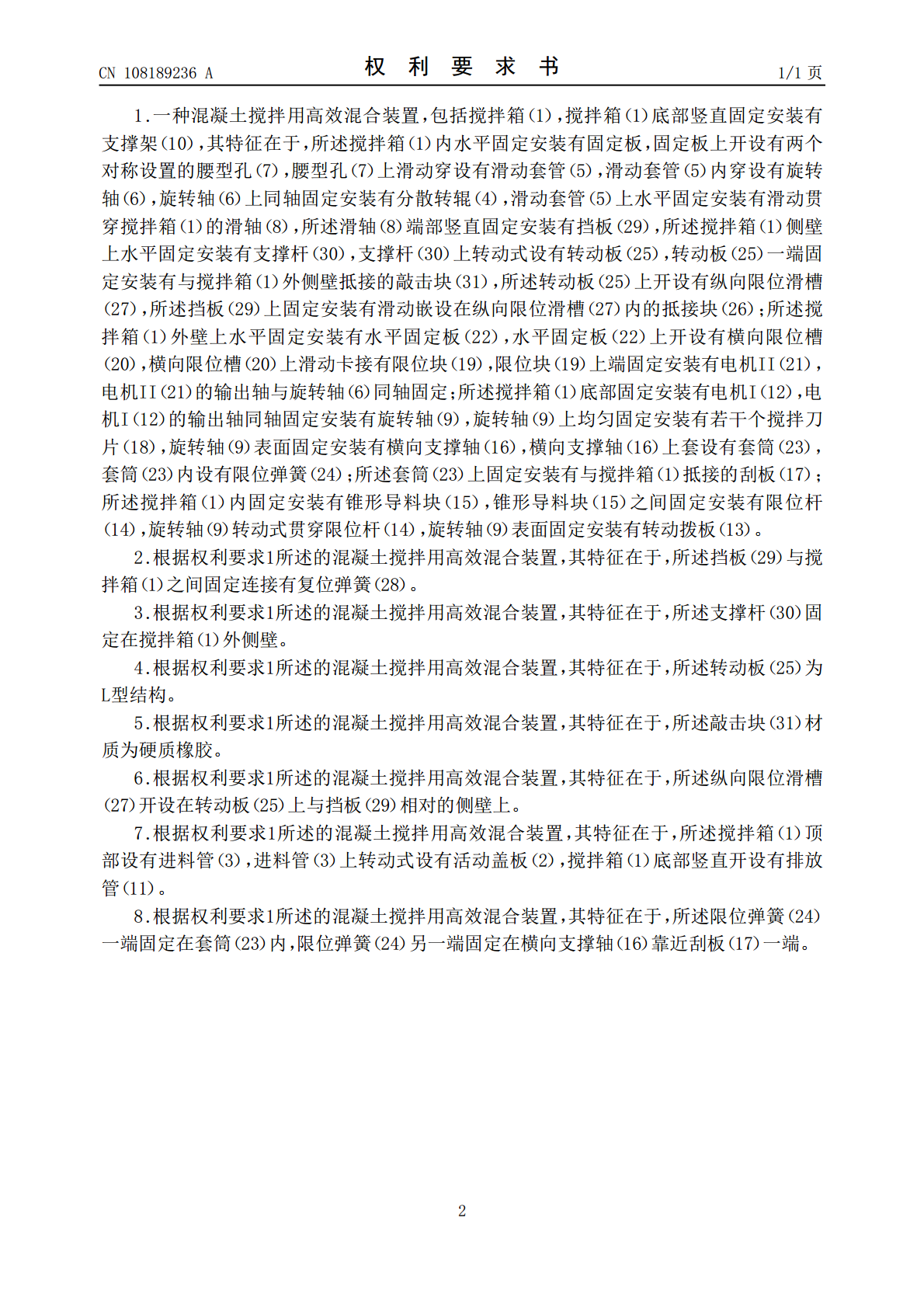

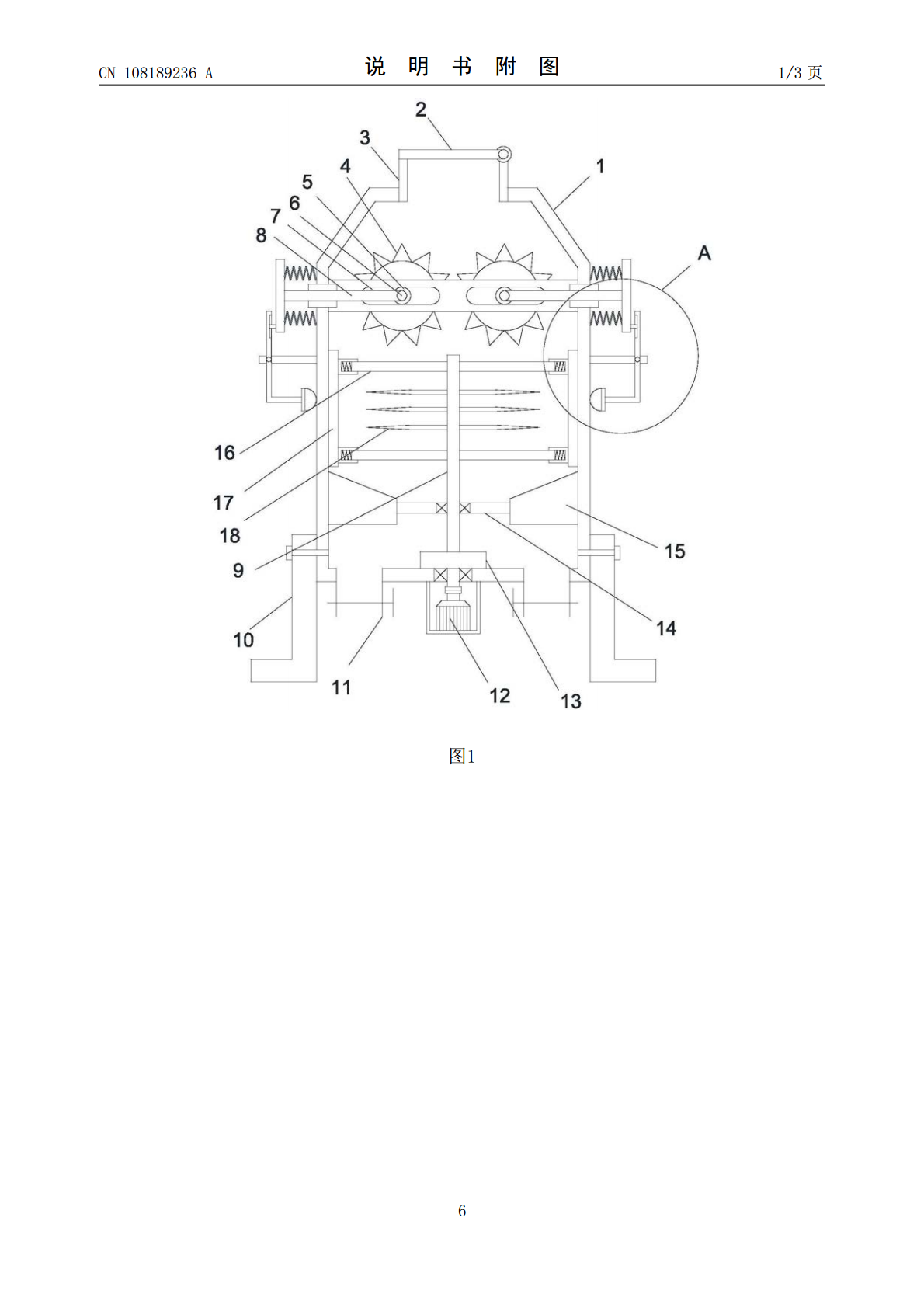

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108189236A(43)申请公布日2018.06.22(21)申请号201810161292.5(22)申请日2018.02.26(71)申请人苏州睿烁环境科技有限公司地址215000江苏省苏州市吴中区横泾天鹅荡路2588号17幢(72)发明人袁阔宋啸萌张松(74)专利代理机构北京华仲龙腾专利代理事务所(普通合伙)11548代理人姜庆梅(51)Int.Cl.B28C5/16(2006.01)B28C7/06(2006.01)B28C7/00(2006.01)B02C4/08(2006.01)B02C4/42(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种混凝土搅拌用高效混合装置(57)摘要本发明公开了一种混凝土搅拌用高效混合装置，包括搅拌箱，搅拌箱底部竖直固定安装有支撑架，所述搅拌箱内水平固定安装有固定板，旋转轴上同轴固定安装有分散转辊，滑动套管上水平固定安装有滑动贯穿搅拌箱的滑轴，限位块上端固定安装有电机II；本发明通过通过分散转辊的转动实现对进入到搅拌箱内的混凝土进行旋转打散，分散转辊在对混凝土砂浆打散过程中由于震动可实现左右小幅晃动，进而实现了分散转辊的顺逆时针转动，实现对搅拌箱的反复敲击，促进搅拌箱内壁粘附的混凝土震落到搅拌箱内部，刮板对搅拌箱内壁混凝土进行刮除，避免了混凝土粘附在搅拌箱内壁造成搅拌混合不充分，有效提高了混凝土的搅拌混合效率。CN108189236ACN108189236A权利要求书1/1页1.一种混凝土搅拌用高效混合装置，包括搅拌箱（1），搅拌箱（1）底部竖直固定安装有支撑架（10），其特征在于，所述搅拌箱（1）内水平固定安装有固定板，固定板上开设有两个对称设置的腰型孔（7），腰型孔（7）上滑动穿设有滑动套管（5），滑动套管（5）内穿设有旋转轴（6），旋转轴（6）上同轴固定安装有分散转辊（4），滑动套管（5）上水平固定安装有滑动贯穿搅拌箱（1）的滑轴（8），所述滑轴（8）端部竖直固定安装有挡板（29），所述搅拌箱（1）侧壁上水平固定安装有支撑杆（30），支撑杆（30）上转动式设有转动板（25），转动板（25）一端固定安装有与搅拌箱（1）外侧壁抵接的敲击块（31），所述转动板（25）上开设有纵向限位滑槽（27），所述挡板（29）上固定安装有滑动嵌设在纵向限位滑槽（27）内的抵接块（26）；所述搅拌箱（1）外壁上水平固定安装有水平固定板（22），水平固定板（22）上开设有横向限位槽（20），横向限位槽（20）上滑动卡接有限位块（19），限位块（19）上端固定安装有电机II（21），电机II（21）的输出轴与旋转轴（6）同轴固定；所述搅拌箱（1）底部固定安装有电机I（12），电机I（12）的输出轴同轴固定安装有旋转轴（9），旋转轴（9）上均匀固定安装有若干个搅拌刀片（18），旋转轴（9）表面固定安装有横向支撑轴（16），横向支撑轴（16）上套设有套筒（23），套筒（23）内设有限位弹簧（24）；所述套筒（23）上固定安装有与搅拌箱（1）抵接的刮板（17）；所述搅拌箱（1）内固定安装有锥形导料块（15），锥形导料块（15）之间固定安装有限位杆（14），旋转轴（9）转动式贯穿限位杆（14），旋转轴（9）表面固定安装有转动拨板（13）。2.根据权利要求1所述的混凝土搅拌用高效混合装置，其特征在于，所述挡板（29）与搅拌箱（1）之间固定连接有复位弹簧（28）。3.根据权利要求1所述的混凝土搅拌用高效混合装置，其特征在于，所述支撑杆（30）固定在搅拌箱（1）外侧壁。4.根据权利要求1所述的混凝土搅拌用高效混合装置，其特征在于，所述转动板（25）为L型结构。5.根据权利要求1所述的混凝土搅拌用高效混合装置，其特征在于，所述敲击块（31）材质为硬质橡胶。6.根据权利要求1所述的混凝土搅拌用高效混合装置，其特征在于，所述纵向限位滑槽（27）开设在转动板（25）上与挡板（29）相对的侧壁上。7.根据权利要求1所述的混凝土搅拌用高效混合装置，其特征在于，所述搅拌箱（1）顶部设有进料管（3），进料管（3）上转动式设有活动盖板（2），搅拌箱（1）底部竖直开设有排放管（11）。8.根据权利要求1所述的混凝土搅拌用高效混合装置，其特征在于，所述限位弹簧（24）一端固定在套筒（23）内，限位弹簧（24）另一端固定在横向支撑轴（16）靠近刮板（17）一端。2CN108189236A说明书1/3页一种混凝土搅拌用高效混合装置技术领域[0001]本发明施工机械技术领域，具体是一种混凝土搅拌用高效混合装置。背景技术[0002]混凝土，简称为砼，是指由胶凝材料将集料胶结成整体的工程复合材料的统称。通常讲的混凝土一词是指用水泥作胶凝材料，砂、石作
