一种方便清洗的农用标识牌.pdf

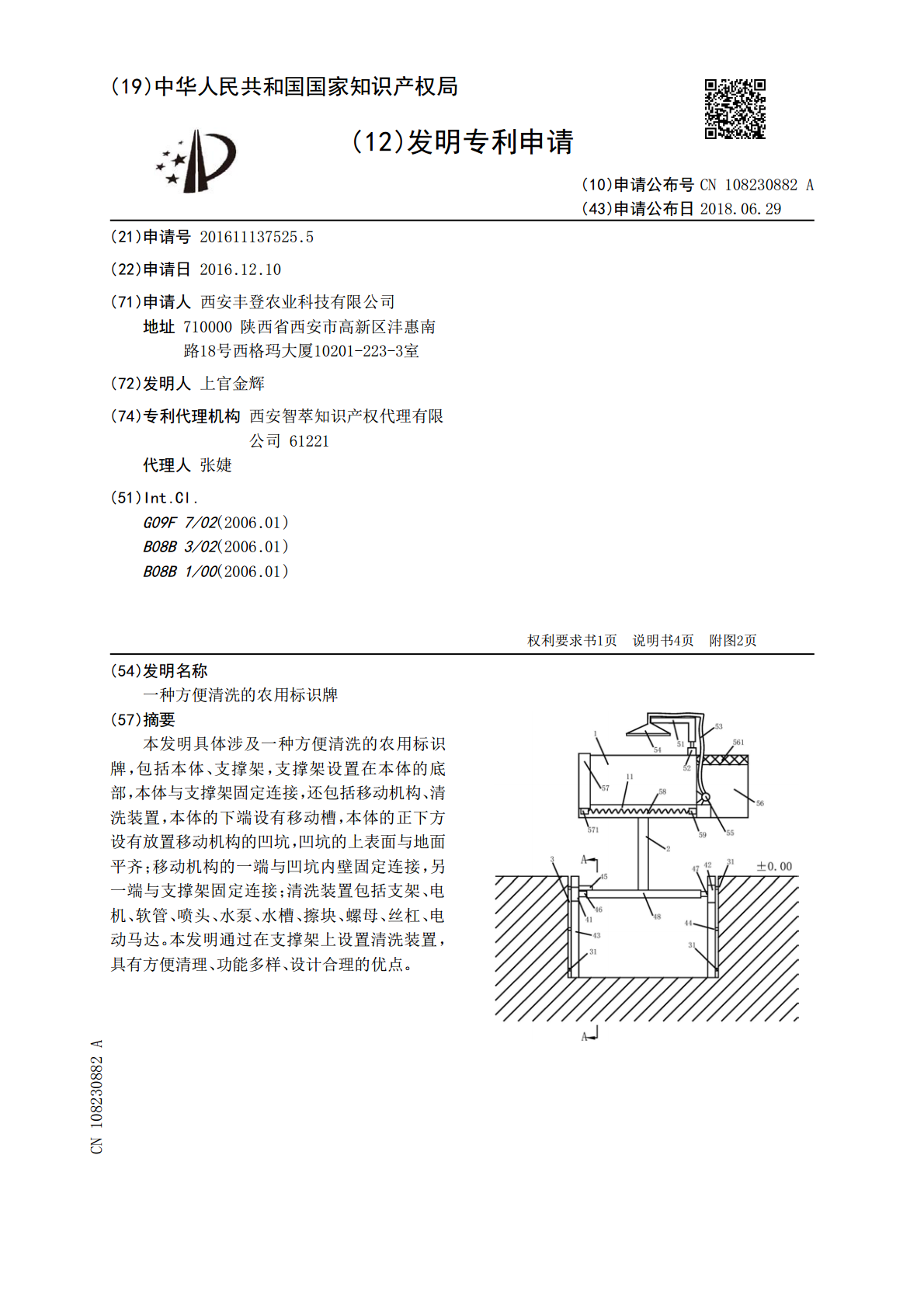

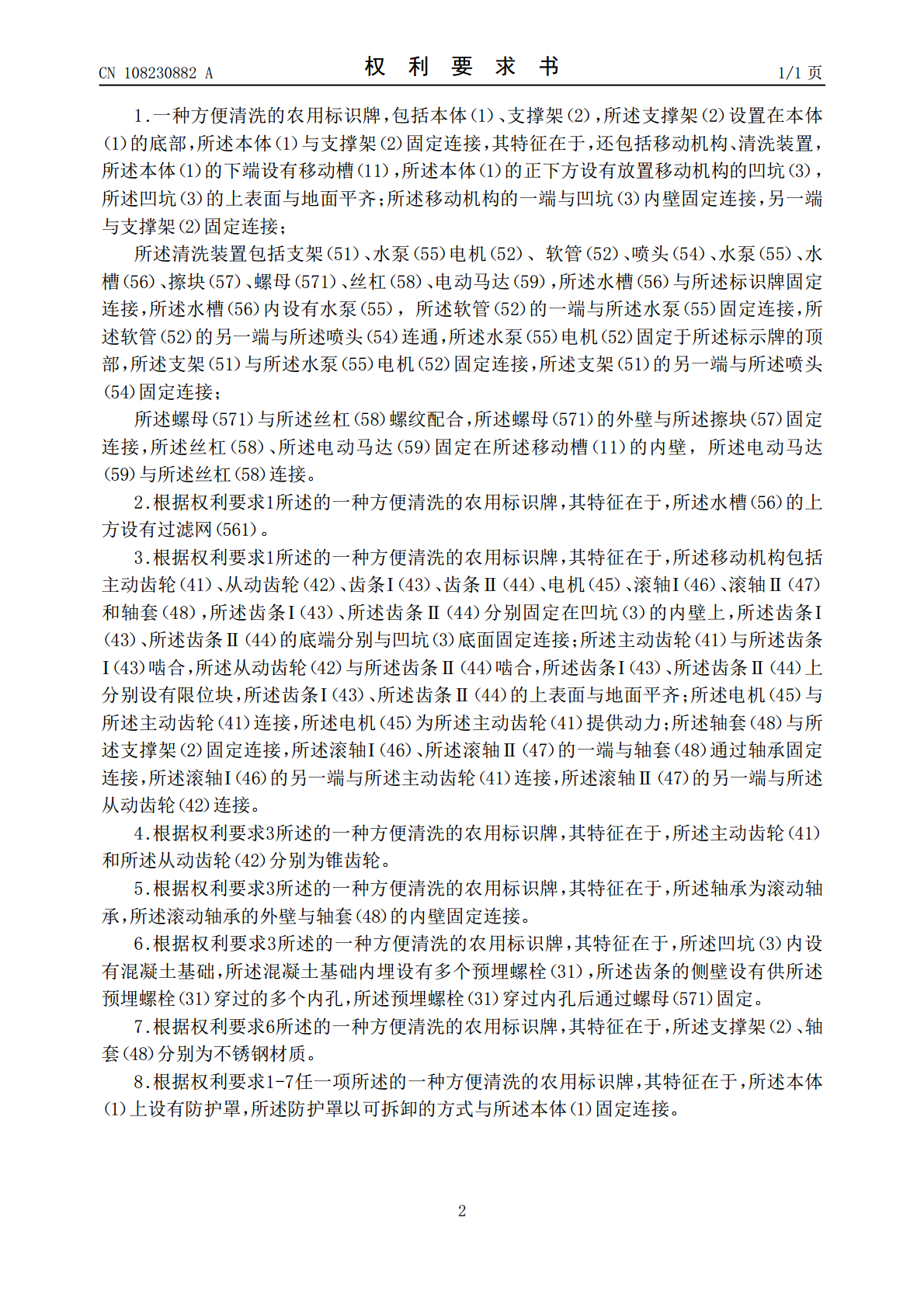

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108230882A(43)申请公布日2018.06.29(21)申请号201611137525.5(22)申请日2016.12.10(71)申请人西安丰登农业科技有限公司地址710000陕西省西安市高新区沣惠南路18号西格玛大厦10201-223-3室(72)发明人上官金辉(74)专利代理机构西安智萃知识产权代理有限公司61221代理人张婕(51)Int.Cl.G09F7/02(2006.01)B08B3/02(2006.01)B08B1/00(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种方便清洗的农用标识牌(57)摘要本发明具体涉及一种方便清洗的农用标识牌，包括本体、支撑架，支撑架设置在本体的底部，本体与支撑架固定连接，还包括移动机构、清洗装置，本体的下端设有移动槽，本体的正下方设有放置移动机构的凹坑，凹坑的上表面与地面平齐；移动机构的一端与凹坑内壁固定连接，另一端与支撑架固定连接；清洗装置包括支架、电机、软管、喷头、水泵、水槽、擦块、螺母、丝杠、电动马达。本发明通过在支撑架上设置清洗装置，具有方便清理、功能多样、设计合理的优点。CN108230882ACN108230882A权利要求书1/1页1.一种方便清洗的农用标识牌，包括本体（1）、支撑架（2），所述支撑架（2）设置在本体（1）的底部，所述本体（1）与支撑架（2）固定连接，其特征在于，还包括移动机构、清洗装置，所述本体（1）的下端设有移动槽（11），所述本体（1）的正下方设有放置移动机构的凹坑（3），所述凹坑（3）的上表面与地面平齐；所述移动机构的一端与凹坑（3）内壁固定连接，另一端与支撑架（2）固定连接；所述清洗装置包括支架（51）、水泵（55）电机（52）、软管（52）、喷头（54）、水泵（55）、水槽（56）、擦块（57）、螺母（571）、丝杠（58）、电动马达（59），所述水槽（56）与所述标识牌固定连接，所述水槽（56）内设有水泵（55），所述软管（52）的一端与所述水泵（55）固定连接，所述软管（52）的另一端与所述喷头（54）连通，所述水泵（55）电机（52）固定于所述标示牌的顶部，所述支架（51）与所述水泵（55）电机（52）固定连接，所述支架（51）的另一端与所述喷头（54）固定连接；所述螺母（571）与所述丝杠（58）螺纹配合，所述螺母（571）的外壁与所述擦块（57）固定连接，所述丝杠（58）、所述电动马达（59）固定在所述移动槽（11）的内壁，所述电动马达（59）与所述丝杠（58）连接。2.根据权利要求1所述的一种方便清洗的农用标识牌，其特征在于，所述水槽（56）的上方设有过滤网（561）。3.根据权利要求1所述的一种方便清洗的农用标识牌，其特征在于，所述移动机构包括主动齿轮（41）、从动齿轮（42）、齿条Ⅰ（43）、齿条Ⅱ（44）、电机（45）、滚轴Ⅰ（46）、滚轴Ⅱ（47）和轴套（48），所述齿条Ⅰ（43）、所述齿条Ⅱ（44）分别固定在凹坑（3）的内壁上，所述齿条Ⅰ（43）、所述齿条Ⅱ（44）的底端分别与凹坑（3）底面固定连接；所述主动齿轮（41）与所述齿条Ⅰ（43）啮合，所述从动齿轮（42）与所述齿条Ⅱ（44）啮合，所述齿条Ⅰ（43）、所述齿条Ⅱ（44）上分别设有限位块，所述齿条Ⅰ（43）、所述齿条Ⅱ（44）的上表面与地面平齐；所述电机（45）与所述主动齿轮（41）连接，所述电机（45）为所述主动齿轮（41）提供动力；所述轴套（48）与所述支撑架（2）固定连接，所述滚轴Ⅰ（46）、所述滚轴Ⅱ（47）的一端与轴套（48）通过轴承固定连接，所述滚轴Ⅰ（46）的另一端与所述主动齿轮（41）连接，所述滚轴Ⅱ（47）的另一端与所述从动齿轮（42）连接。4.根据权利要求3所述的一种方便清洗的农用标识牌，其特征在于，所述主动齿轮（41）和所述从动齿轮（42）分别为锥齿轮。5.根据权利要求3所述的一种方便清洗的农用标识牌，其特征在于，所述轴承为滚动轴承，所述滚动轴承的外壁与轴套（48）的内壁固定连接。6.根据权利要求3所述的一种方便清洗的农用标识牌，其特征在于，所述凹坑（3）内设有混凝土基础，所述混凝土基础内埋设有多个预埋螺栓（31），所述齿条的侧壁设有供所述预埋螺栓（31）穿过的多个内孔，所述预埋螺栓（31）穿过内孔后通过螺母（571）固定。7.根据权利要求6所述的一种方便清洗的农用标识牌，其特征在于，所述支撑架（2）、轴套（48）分别为不锈钢材质。8.根据权利要求1-7任一项所述的一种方便清洗的农用标识牌，其特征在于，所述本体（1）上设有防护罩，所述防护罩以可拆卸的方式与所述本体（1）固定连接。2CN108230882A说明书1/4页一种方便清洗的
