一种用于生产金刚石线锯的电镀装置.pdf

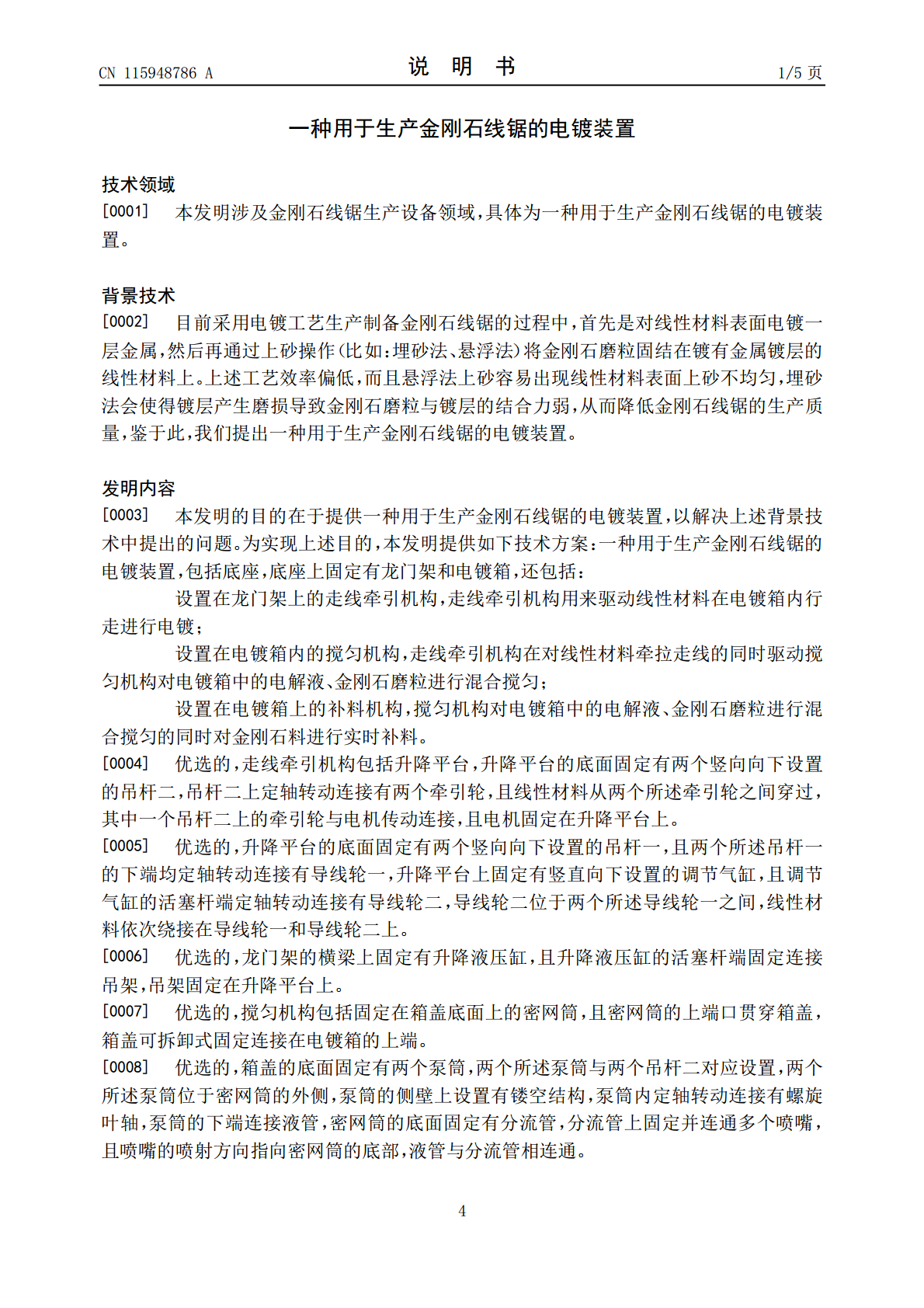

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115948786A(43)申请公布日2023.04.11(21)申请号202310149120.7C25D21/10(2006.01)(22)申请日2023.02.22(71)申请人湖南盛强力新材料科技有限公司地址416000湖南省湘西土家族苗族自治州吉首市湘西经济开发区羊城路1号大坡三期标准厂房第3栋(72)发明人黄海斌(74)专利代理机构长沙科永臻知识产权代理事务所(普通合伙)43227专利代理师陈洁(51)Int.Cl.C25D17/00(2006.01)C25D15/00(2006.01)C25D7/06(2006.01)C25D21/14(2006.01)权利要求书2页说明书5页附图6页(54)发明名称一种用于生产金刚石线锯的电镀装置(57)摘要本发明涉及一种用于生产金刚石线锯的电镀装置，包括底座，底座上固定有龙门架和电镀箱，还包括：设置在龙门架上的走线牵引机构，走线牵引机构用来驱动线性材料在电镀箱内行走进行电镀；设置在电镀箱内的搅匀机构，走线牵引机构在对线性材料牵拉走线的同时驱动搅匀机构对电镀箱中的电解液、金刚石磨粒进行混合搅匀；设置在电镀箱上的补料机构，搅匀机构对电镀箱中的电解液、金刚石磨粒进行混合搅匀的同时对金刚石料进行实时补料。该种用于生产金刚石线锯的电镀装置，实现将镀层金属和金刚石磨粒一同电镀在线性材料上，大大提高了金刚石与镀层的结合力，进而提高金刚石线锯的电镀质量，并实现对消耗的金刚石磨粒进行实时补充。CN115948786ACN115948786A权利要求书1/2页1.一种用于生产金刚石线锯的电镀装置，包括底座（1），所述底座（1）上固定有龙门架（5）和电镀箱（2），其特征在于：还包括：设置在龙门架（5）上的走线牵引机构，所述走线牵引机构用来驱动线性材料在电镀箱（2）内行走进行电镀；设置在电镀箱（2）内的搅匀机构，所述走线牵引机构在对线性材料牵拉走线的同时驱动搅匀机构对电镀箱（2）中的电解液、金刚石磨粒进行混合搅匀；设置在电镀箱（2）上的补料机构，所述搅匀机构对电镀箱（2）中的电解液、金刚石磨粒进行混合搅匀的同时对金刚石料进行实时补料。2.根据权利要求1所述的一种用于生产金刚石线锯的电镀装置，其特征在于：所述走线牵引机构包括升降平台（8），所述升降平台（8）的底面固定有两个竖向向下设置的吊杆二（34），所述吊杆二（34）上定轴转动连接有两个牵引轮（16），且线性材料从两个所述牵引轮（16）之间穿过，其中一个吊杆二（34）上的牵引轮（16）与电机传动连接，且电机固定在升降平台（8）上。3.根据权利要求2所述的一种用于生产金刚石线锯的电镀装置，其特征在于：所述升降平台（8）的底面固定有两个竖向向下设置的吊杆一（11），且两个所述吊杆一（11）的下端均定轴转动连接有导线轮一（12），所述升降平台（8）上固定有竖直向下设置的调节气缸（9），且调节气缸（9）的活塞杆端定轴转动连接有导线轮二（10），所述导线轮二（10）位于两个所述导线轮一（12）之间，所述线性材料依次绕接在导线轮一（12）和导线轮二（10）上。4.根据权利要求2所述的一种用于生产金刚石线锯的电镀装置，其特征在于：所述龙门架（5）的横梁上固定有升降液压缸（6），且升降液压缸（6）的活塞杆端固定连接吊架（7），所述吊架（7）固定在升降平台（8）上。5.根据权利要求2所述的一种用于生产金刚石线锯的电镀装置，其特征在于：所述搅匀机构包括固定在箱盖（3）底面上的密网筒（4），且密网筒（4）的上端口贯穿箱盖（3），所述箱盖（3）可拆卸式固定连接在电镀箱（2）的上端。6.根据权利要求5所述的一种用于生产金刚石线锯的电镀装置，其特征在于：所述箱盖（3）的底面固定有两个泵筒（25），两个所述泵筒（25）与两个吊杆二（34）对应设置，两个所述泵筒（25）位于密网筒（4）的外侧，所述泵筒（25）的侧壁上设置有镂空结构（22），所述泵筒（25）内定轴转动连接有螺旋叶轴（21），所述泵筒（25）的下端连接液管（13），所述密网筒（4）的底面固定有分流管（35），所述分流管（35）上固定并连通多个喷嘴（36），且喷嘴（36）的喷射方向指向密网筒（4）的底部，所述液管（13）与分流管（35）相连通。7.根据权利要求6所述的一种用于生产金刚石线锯的电镀装置，其特征在于：所述螺旋叶轴（21）的上端贯穿并并定轴转动连接在箱盖（3）上，所述吊杆二（34）下端固定有轴架（18），所述轴架（18）上定轴转动连接有多棱杆（19），所述多棱杆（19）的上端通过锥齿轮组一（17）与对应的牵引轮（16）传动连接，且多棱杆（19）可插接在对应的螺旋叶轴（21）的上端，且多棱杆（19）与对应螺旋叶轴（21）共用同一中心轴线。8.根据权
