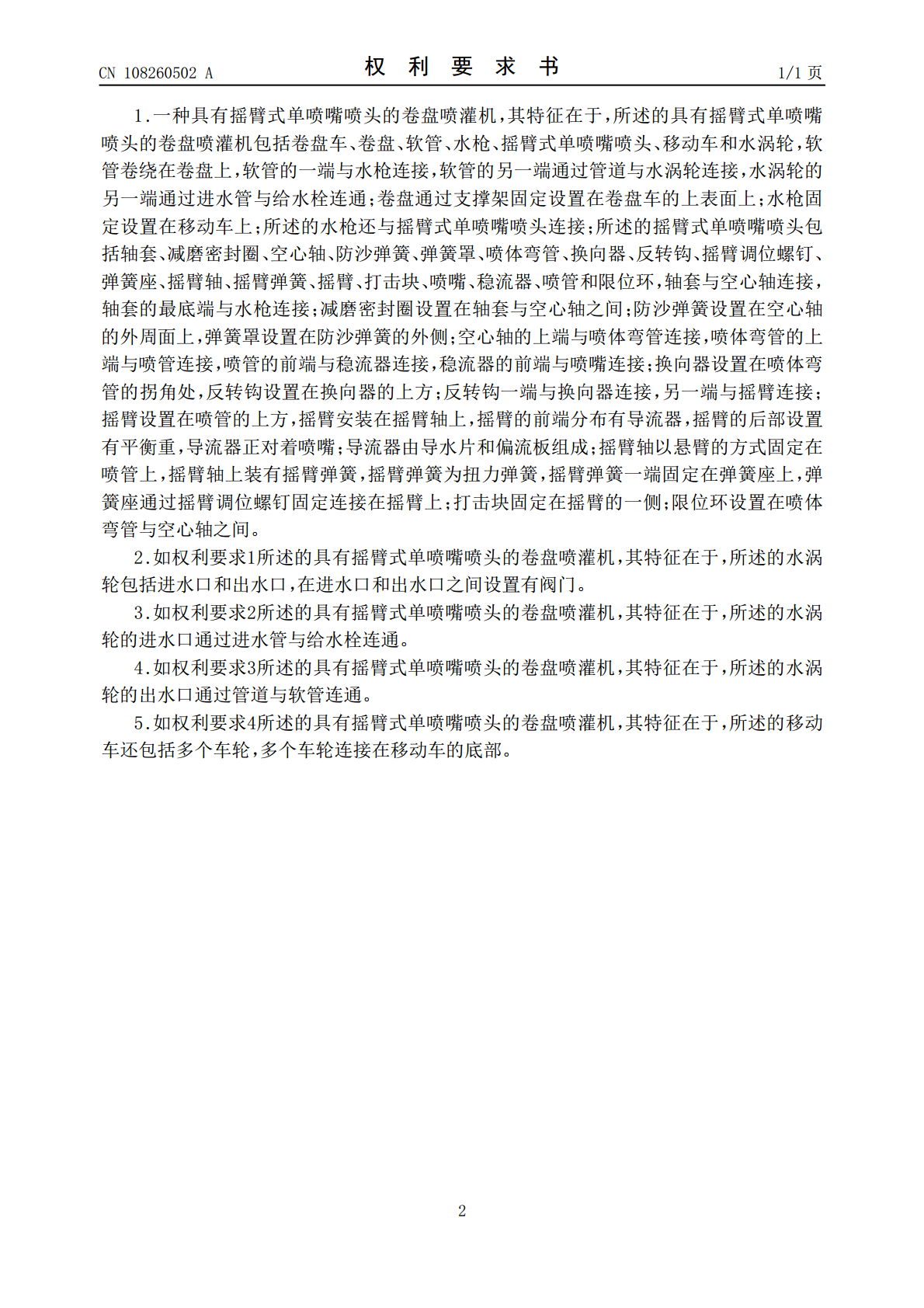

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108260502A(43)申请公布日2018.07.10(21)申请号201611268931.5(22)申请日2016.12.31(71)申请人沃达尔（天津）股份有限公司地址300000天津市静海县子牙循环经济产业园区(72)发明人吴辉(51)Int.Cl.A01G25/09(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种具有摇臂式单喷嘴喷头的卷盘喷灌机(57)摘要本发明公开了一种具有摇臂式单喷嘴喷头的卷盘喷灌机，该卷盘喷灌机包括卷盘车、卷盘、软管、水枪、摇臂式单喷嘴喷头、移动车和水涡轮，软管卷绕在卷盘上，软管的一端与水枪连接，软管的另一端通过管道与水涡轮连接，水涡轮的另一端通过进水管与给水栓连通；卷盘通过支撑架固定设置在卷盘车的上表面上；水枪固定设置在移动车上；所述的水枪还与摇臂式单喷嘴喷头连接；所述的摇臂式单喷嘴喷头包括轴套、减磨密封圈、空心轴、防沙弹簧、弹簧罩、喷体弯管、换向器、反转钩、摇臂调位螺钉、弹簧座、摇臂轴、摇臂弹簧、摇臂、打击块、喷嘴、稳流器、喷管和限位环。CN108260502ACN108260502A权利要求书1/1页1.一种具有摇臂式单喷嘴喷头的卷盘喷灌机，其特征在于，所述的具有摇臂式单喷嘴喷头的卷盘喷灌机包括卷盘车、卷盘、软管、水枪、摇臂式单喷嘴喷头、移动车和水涡轮，软管卷绕在卷盘上，软管的一端与水枪连接，软管的另一端通过管道与水涡轮连接，水涡轮的另一端通过进水管与给水栓连通；卷盘通过支撑架固定设置在卷盘车的上表面上；水枪固定设置在移动车上；所述的水枪还与摇臂式单喷嘴喷头连接；所述的摇臂式单喷嘴喷头包括轴套、减磨密封圈、空心轴、防沙弹簧、弹簧罩、喷体弯管、换向器、反转钩、摇臂调位螺钉、弹簧座、摇臂轴、摇臂弹簧、摇臂、打击块、喷嘴、稳流器、喷管和限位环，轴套与空心轴连接，轴套的最底端与水枪连接；减磨密封圈设置在轴套与空心轴之间；防沙弹簧设置在空心轴的外周面上，弹簧罩设置在防沙弹簧的外侧；空心轴的上端与喷体弯管连接，喷体弯管的上端与喷管连接，喷管的前端与稳流器连接，稳流器的前端与喷嘴连接；换向器设置在喷体弯管的拐角处，反转钩设置在换向器的上方；反转钩一端与换向器连接，另一端与摇臂连接；摇臂设置在喷管的上方，摇臂安装在摇臂轴上，摇臂的前端分布有导流器，摇臂的后部设置有平衡重，导流器正对着喷嘴；导流器由导水片和偏流板组成；摇臂轴以悬臂的方式固定在喷管上，摇臂轴上装有摇臂弹簧，摇臂弹簧为扭力弹簧，摇臂弹簧一端固定在弹簧座上，弹簧座通过摇臂调位螺钉固定连接在摇臂上；打击块固定在摇臂的一侧；限位环设置在喷体弯管与空心轴之间。2.如权利要求1所述的具有摇臂式单喷嘴喷头的卷盘喷灌机，其特征在于，所述的水涡轮包括进水口和出水口，在进水口和出水口之间设置有阀门。3.如权利要求2所述的具有摇臂式单喷嘴喷头的卷盘喷灌机，其特征在于，所述的水涡轮的进水口通过进水管与给水栓连通。4.如权利要求3所述的具有摇臂式单喷嘴喷头的卷盘喷灌机，其特征在于，所述的水涡轮的出水口通过管道与软管连通。5.如权利要求4所述的具有摇臂式单喷嘴喷头的卷盘喷灌机，其特征在于，所述的移动车还包括多个车轮，多个车轮连接在移动车的底部。2CN108260502A说明书1/4页一种具有摇臂式单喷嘴喷头的卷盘喷灌机技术领域[0001]本发明涉及农业灌溉技术领域，具体涉及一种具有摇臂式单喷嘴喷头的卷盘喷灌机。背景技术[0002]现有技术中，卷盘喷灌机的水枪通常与喷头连接，水枪的另一端通过软管连接在给水栓上，由给水栓向连接在软管端部的水枪供水。现有技术中卷盘喷灌机的喷头结构不合理，水流内部相对运动多，摩擦损失大，容易产生涡流，同时容易造成流线局部断裂，水流阻力损失大，射程短。发明内容[0003]本发明的目的在于提供一种具有摇臂式单喷嘴喷头的卷盘喷灌机，所要解决的技术问题是如何改进喷头结构，减少阻力损失。[0004]本发明所述的具有摇臂式单喷嘴喷头的卷盘喷灌机包括卷盘车、卷盘、软管、水枪、摇臂式单喷嘴喷头、移动车和水涡轮，软管卷绕在卷盘上，软管的一端与水枪连接，软管的另一端通过管道与水涡轮连接，水涡轮的另一端通过进水管与给水栓连通；卷盘通过支撑架固定设置在卷盘车的上表面上；水枪固定设置在移动车上；所述的水枪还与摇臂式单喷嘴喷头连接；所述的摇臂式单喷嘴喷头包括轴套、减磨密封圈、空心轴、防沙弹簧、弹簧罩、喷体弯管、换向器、反转钩、摇臂调位螺钉、弹簧座、摇臂轴、摇臂弹簧、摇臂、打击块、喷嘴、稳流器、喷管和限位环，轴套与空心轴连接，轴套的最底端与水枪连接；减磨密封圈设置在轴套与空心轴之间；防沙弹簧设置在空心轴的外周面上，弹簧罩设置在防沙弹簧的外侧；空心轴的上端与喷体弯管连接，喷
