一种3D打印机用工作台.pdf
2023-06-02
10金币
363KB
9页
邻家****文章
实名认证
内容提供者
1/9
2/9
3/9
4/9
5/9
6/9
7/9
8/9
9/9
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种3D打印机用便于清理的工作台.pdf
本发明公开了一种3D打印机用便于清理的工作台，包括底板、喷头组件和打印机外框，打印机外框的底部通过底板固定连接有控制台，底板的顶部且位于打印机外框的内部滑动连接有固定板，且固定板的顶部固定连接有工作台，固定板的顶部且位于工作台的正面和背面均固定连接有固定框，固定板的顶部且位于工作台的一侧固定连接有防护框，且防护框内壁一侧的通过连接块固定连接有电机，本发明涉及3D打印技术领域。该3D打印机用便于清理的工作台，可实现对工作台上的胶状残留物以及金属粉末进行统一清理和收集，避免粘附物堆积在工作台上从而影响后续正常
2023-11-15
10
456KB
一种3D打印机用工作台.pdf

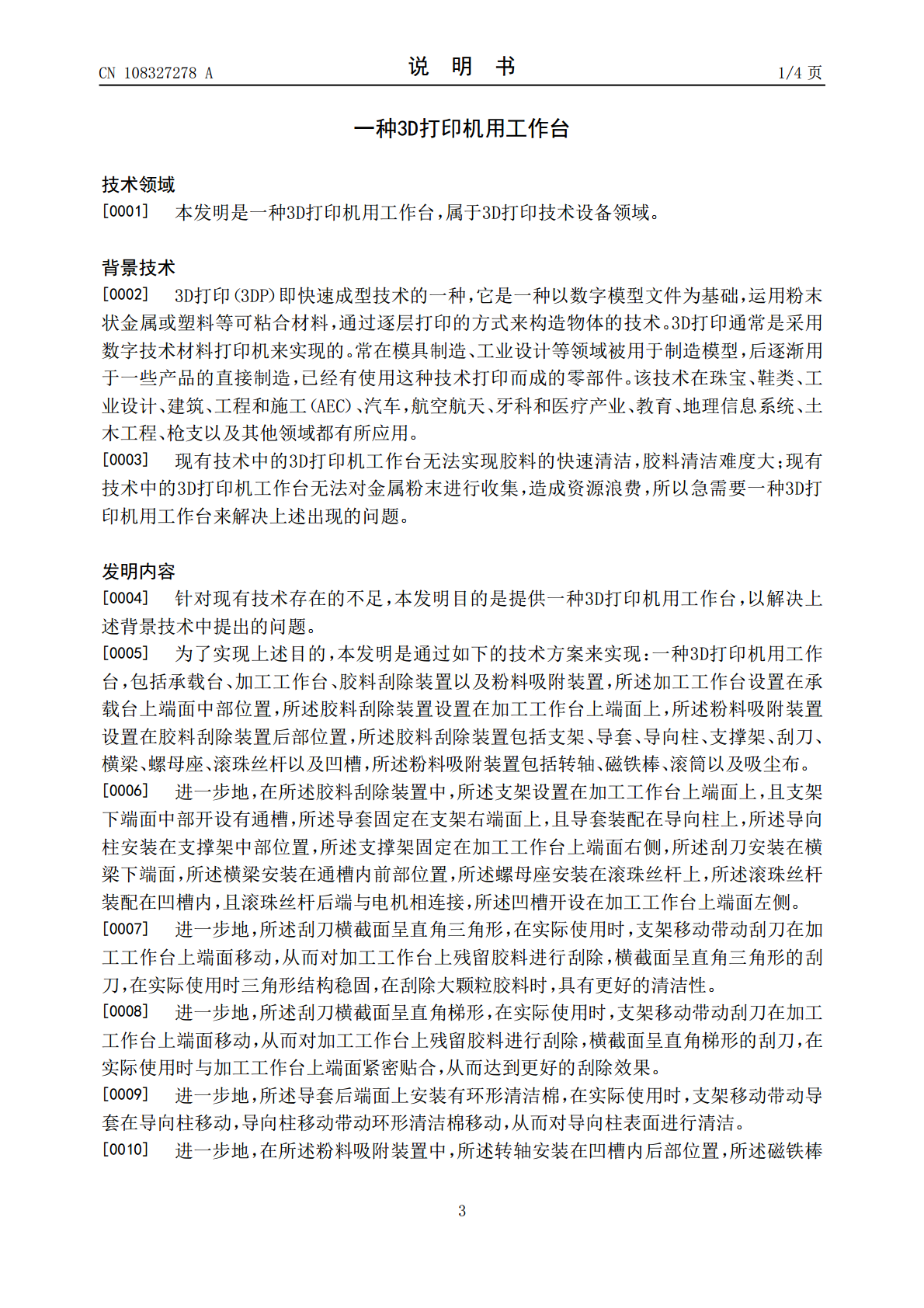

本发明提供一种3D打印机用工作台，包括承载台、加工工作台、胶料刮除装置以及粉料吸附装置，所述加工工作台设置在承载台上端面中部位置，所述胶料刮除装置设置在加工工作台上端面上，所述粉料吸附装置设置在胶料刮除装置后部位置，所述胶料刮除装置包括支架、导套、导向柱、支撑架、刮刀、横梁、螺母座、滚珠丝杆以及凹槽，所述粉料吸附装置包括转轴、磁铁棒、滚筒以及吸尘布，与现有技术相比，本发明具有如下的有益效果：实现了对加工工作台胶料的快速清洁功能，清洁效果佳，实用性强，还实现了加工工作台上金属粉尘的吸附收集功能，降低了作业人
2023-06-02
10
363KB
一种3D打印机用工作台.pdf
本发明公开了一种3D打印机用工作台，所述缓冲型气缸的组成，所述阶梯型活塞杆与缸盖之间设置有密封垫，减少工作台旋转时受到冲击，保证工作台旋转时的稳定性能，所述工作台面的四周设置有挡板，可以确保打印过程中耗材的飞溅，对工作人员的安全起到保护作用，所述锁紧器的个数为两个，所述锁紧扣的支撑架之间设置有加强筋，可以进一步确定工作台使用的稳定性，该3D打印机用工作台具有稳定性能高以及安全性能好的优点，具有广阔的市场前景。
2023-06-02
10
248KB
一种3D打印机工作台.pdf
本发明提供一种3D打印机工作台，包括位于3D打印机喷头下方的打印平台以及用于清除打印平台上残留物的清理机构，清理机构与打印平台活动连接；所述打印平台包括从下往上依次层叠的底板、隔热层、恒温层以及面板，恒温层包括若干同一水平面平行设置的恒温板和设于两两恒温板之间的隔热条，每块恒温板与控制其温度的控制单元相连；本发明的工作台，清除残留物效率高，省时省力；打印产品与面板接触面温度均匀而不会产生翘边现象，从而提高打印质量；通过控制不同的恒温板的开关和温度可以避免面板整体加热而造成的能源浪费。
2023-11-19
10
236KB
一种工作台升降式3D打印机.pdf
一种工作台升降式3D打印机，机架内设置有将其内部分为两部分的隔板，且在这两部分内分别上下滑动设置有储料仓和成型仓，储料仓和成型仓构成工作台，储料仓和成型仓均固定在钢丝绳形成的闭环回路上，闭环回路环绕若干导向轮设置，且由Z向传动轴通过闭环回路带动储料仓和成型仓同时向相反方向运动；机架的上部设置有支撑架，支撑架上设置有控制打印头在平面内X方向和Y方向运动的机构。本发明的工作台由储料仓和成型仓构成，且两者通过钢丝绳形成的闭环回路同时向相反方向运动，不仅消除了反向间隙，而且，通过设置刮料板将储料仓内的打印粉末料刮
2023-06-02
10
432KB
