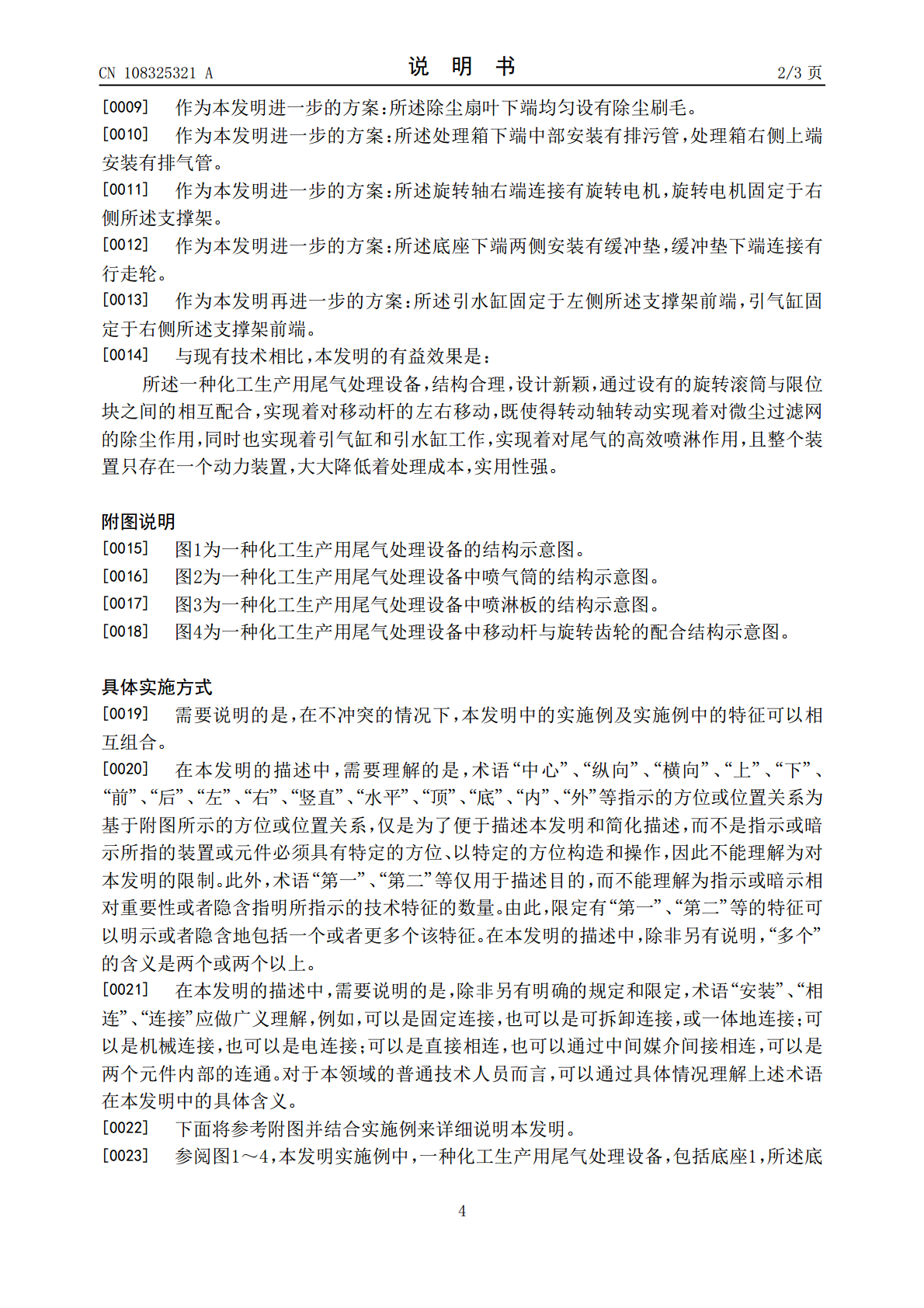

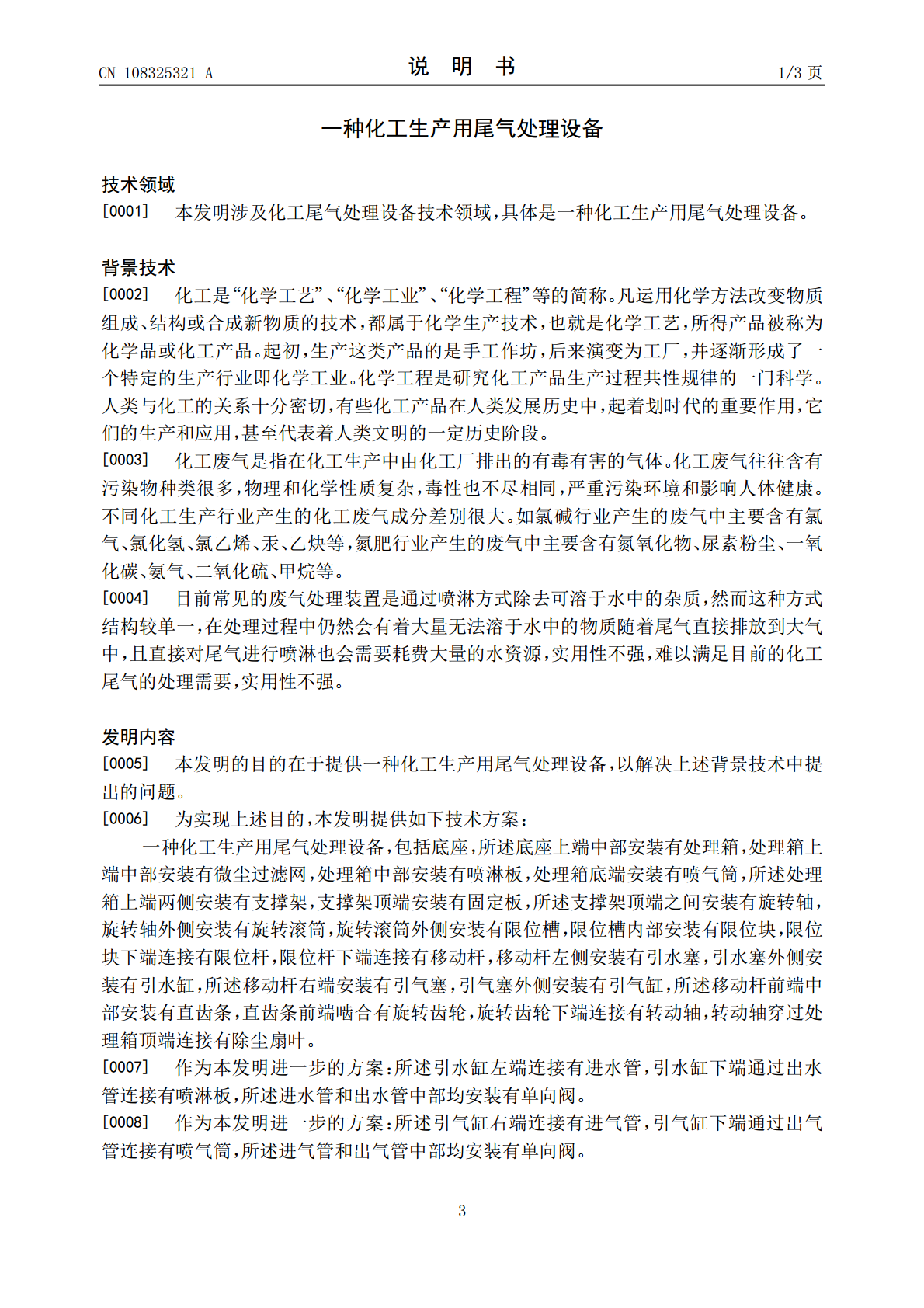

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108325321A(43)申请公布日2018.07.27(21)申请号201810320348.7(22)申请日2018.04.11(71)申请人江苏新化化工有限公司地址224500江苏省盐城市江苏滨海经济开发区沿海工业园申请人浙江新化化工股份有限公司(72)发明人周永美赵建标邵卫平李建国申林张绍志陈金玉舒晨李克强(74)专利代理机构北京科家知识产权代理事务所(普通合伙)11427代理人陈娟(51)Int.Cl.B01D50/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种化工生产用尾气处理设备(57)摘要本发明公开了一种化工生产用尾气处理设备，包括底座，底座上端中部安装有处理箱，处理箱上端中部安装有微尘过滤网，处理箱中部安装有喷淋板，处理箱底端安装有喷气筒，处理箱上端两侧安装有支撑架，支撑架顶端安装有固定板，支撑架顶端之间安装有旋转轴，旋转轴外侧安装有旋转滚筒，旋转滚筒外侧安装有限位槽，限位槽内部安装有限位块，限位块下端连接有限位杆，限位杆下端连接有移动杆，移动杆前端中部安装有直齿条，直齿条前端啮合有旋转齿轮，旋转齿轮下端连接有转动轴。本发明，既使得转动轴转动实现着对微尘过滤网的除尘作用，同时也实现着引气缸和引水缸工作，实现着对尾气的高效喷淋作用，且整个装置只存在一个动力装置。CN108325321ACN108325321A权利要求书1/1页1.一种化工生产用尾气处理设备，包括底座（1），其特征在于，所述底座（1）上端中部安装有处理箱（5），处理箱（5）上端中部安装有微尘过滤网（21），处理箱（5）中部安装有喷淋板（8），处理箱（5）底端安装有喷气筒（7），所述处理箱（5）上端两侧安装有支撑架（6），支撑架（6）顶端安装有固定板（31），所述支撑架（6）顶端之间安装有旋转轴（26），旋转轴（26）外侧安装有旋转滚筒（23），旋转滚筒（23）外侧安装有限位槽（24），限位槽（24）内部安装有限位块（25），限位块（25）下端连接有限位杆（22），限位杆（22）下端连接有移动杆（15），移动杆（15）左侧安装有引水塞（13），引水塞（13）外侧安装有引水缸（11），所述移动杆（15）右端安装有引气塞（14），引气塞（14）外侧安装有引气缸（12），所述移动杆（15）前端中部安装有直齿条（16），直齿条（16）前端啮合有旋转齿轮（17），旋转齿轮（17）下端连接有转动轴（18），转动轴（18）穿过处理箱（5）顶端连接有除尘扇叶（19）。2.根据权利要求1所述的一种化工生产用尾气处理设备，其特征在于，所述引水缸（11）左端连接有进水管（28），引水缸（11）下端通过出水管（9）连接有喷淋板（8），所述进水管（28）和出水管（9）中部均安装有单向阀。3.根据权利要求1所述的一种化工生产用尾气处理设备，其特征在于，所述引气缸（12）右端连接有进气管（29），引气缸（12）下端通过出气管（10）连接有喷气筒（7），所述进气管（29）和出气管（10）中部均安装有单向阀。4.根据权利要求1所述的一种化工生产用尾气处理设备，其特征在于，所述除尘扇叶（19）下端均匀设有除尘刷毛（20）。5.根据权利要求1所述的一种化工生产用尾气处理设备，其特征在于，所述处理箱（5）下端中部安装有排污管（4），处理箱（5）右侧上端安装有排气管（30）。6.根据权利要求1所述的一种化工生产用尾气处理设备，其特征在于，所述旋转轴（26）右端连接有旋转电机（27），旋转电机（27）固定于右侧所述支撑架（6）。7.根据权利要求1所述的一种化工生产用尾气处理设备，其特征在于，所述底座（1）下端两侧安装有缓冲垫（2），缓冲垫（2）下端连接有行走轮（3）。8.根据权利要求1所述的一种化工生产用尾气处理设备，其特征在于，所述引水缸（11）固定于左侧所述支撑架（6）前端，引气缸（12）固定于右侧所述支撑架（6）前端。2CN108325321A说明书1/3页一种化工生产用尾气处理设备技术领域[0001]本发明涉及化工尾气处理设备技术领域，具体是一种化工生产用尾气处理设备。背景技术[0002]化工是“化学工艺”、“化学工业”、“化学工程”等的简称。凡运用化学方法改变物质组成、结构或合成新物质的技术，都属于化学生产技术，也就是化学工艺，所得产品被称为化学品或化工产品。起初，生产这类产品的是手工作坊，后来演变为工厂，并逐渐形成了一个特定的生产行业即化学工业。化学工程是研究化工产品生产过程共性规律的一门科学。人类与化工的关系十分密切，有些化工产品在人类发展历史中，起着划时代的重要作用，它们的生产和应用，甚至代表着人类文明的一定历史阶段。[0003]化工废气是指在化工生产中由化工厂排出的有
