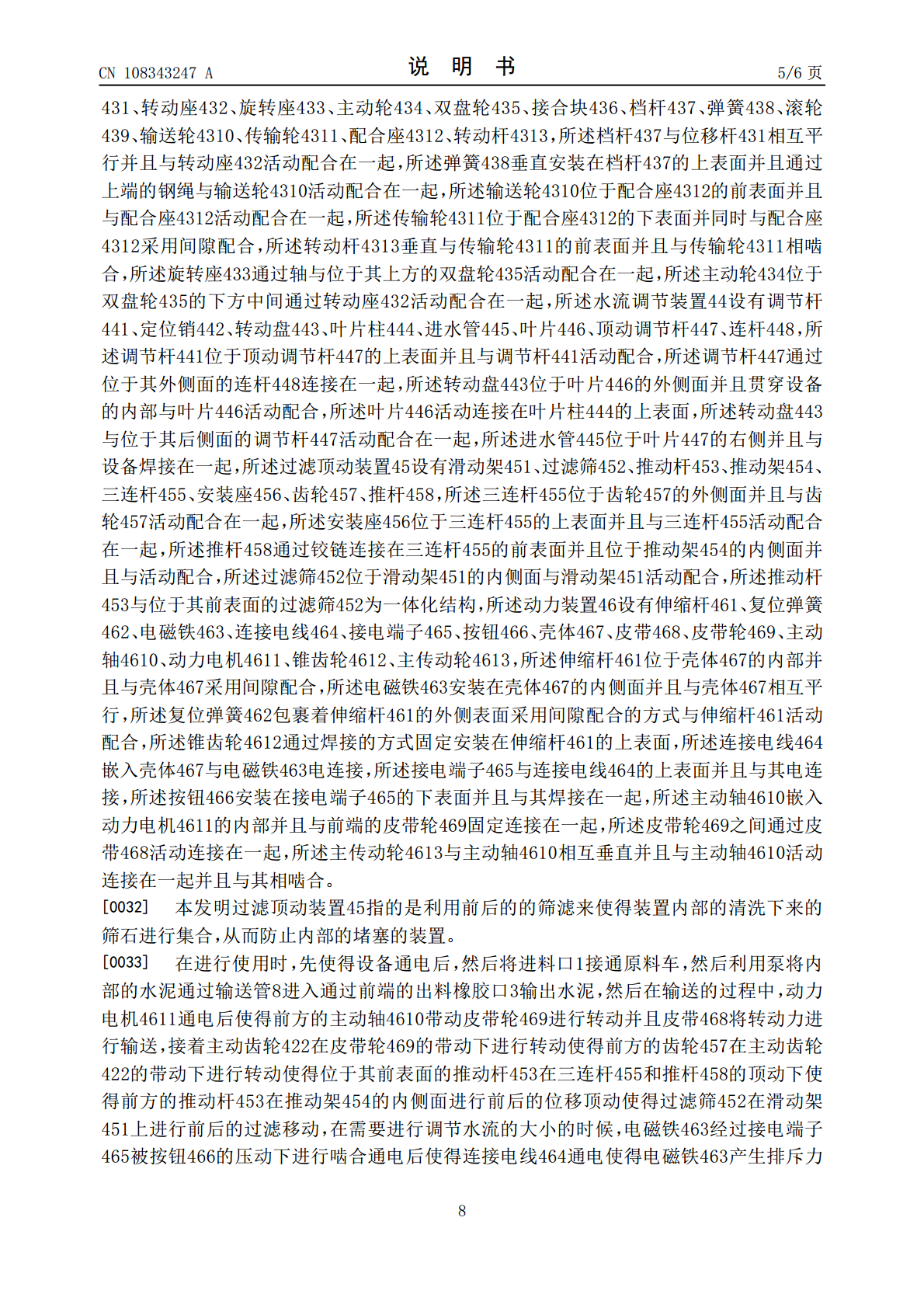

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108343247A(43)申请公布日2018.07.31(21)申请号201810075080.5(22)申请日2018.01.25(71)申请人庄玉琼地址362100福建省泉州市惠安县建设南街105号(72)发明人庄玉琼张立男郑水清(51)Int.Cl.E04G21/04(2006.01)B08B3/04(2006.01)权利要求书2页说明书6页附图5页(54)发明名称一种新型多功能的混凝土布料机(57)摘要本发明公开了一种新型多功能的混凝土布料机,其结构包括:进料口、装置壳体、出料橡胶口、清洗调节装置、旋转盘、钢柱、支撑架、输送管、固定绳,进料口垂直连接与装置壳体的下表面并且与装置壳体通过焊接的方式固定连接在一起,旋转盘平行安放在装置壳体的上表面并且与装置壳体活动配合,支撑架与装置壳体相互平行并且通过旋转盘与位于其下表面的装置壳体固定连接,钢柱以四十五度角的方式与支撑架焊接在一起,本发明可以达到布料机在进行布料时能够使得装置内部能够调节装置内部的水流的加湿,可以使得装置无法能够自动清洗内部的混凝土,并且使得内部能够清洗后无法使得内部的设备防止堵塞,从而达到使得装置更加的完善的目的。CN108343247ACN108343247A权利要求书1/2页1.一种新型多功能的混凝土布料机,其结构包括:进料口(1)、装置壳体(2)、出料橡胶口(3)、清洗调节装置(4)、旋转盘(5)、钢柱(6)、支撑架(7)、输送管(8)、固定绳(9),其特征在于:所述进料口(1)垂直连接与装置壳体(2)的下表面并且与装置壳体(2)通过焊接的方式固定连接在一起,所述旋转盘(5)平行安放在装置壳体(2)的上表面并且与装置壳体(2)活动配合,所述支撑架(7)与装置壳体(2)相互平行并且通过旋转盘(5)与位于其下表面的装置壳体(2)固定连接,所述钢柱(6)以四十五度角的方式与支撑架(7)焊接在一起,所述输送管(8)垂直贯通装置壳体(2)的下表面并且与进料口(1)为一体化结构,所述清洗调节装置(4)位于装置壳体(2)的左侧面并且与装置壳体(2)固定连接在一起,所述固定绳(9)与支撑架(7)活动连接在支撑架(7)的上表面,所述出料橡胶口(3)覆盖包裹着输送管(8)的外侧表面;所述清洗调节装置(4)设有顶动调节装置(41)、动力换向装置(42)、转动调节装置(43)、水流调节装置(44)、过滤顶动装置(45)、动力装置(46);所述动力装置(46)垂直嵌入设备的内部并且与设备的外侧面活动配合,所述动力换向装置(42)与顶动调节装置(41)相互垂直并且与顶动调节装置(411)相啮合,所述转动调节装置(43)相互垂直并且与动力换向装置(42)活动啮合在一起,所述水流调节装置(44)位于转动调节装置(43)的上表面通过通过杆体与水流调节装置(44)相啮合,所述过滤顶动装置(45)嵌入水流调节装置(44)的内侧表面并且与水流调节装置(44)采用间隙配合。2.根据权利要求1所述的一种新型多功能的混凝土布料机,其特征在于:所述顶动调节装置(41)设有椭圆齿轮(411)、动力轮(412)、滑动座(413)、滑块(414)、安装座(415)、垫块(416)、连架杆(417)、配合轮(418)、接合杆(419)、输送带(4110)、啮合轮(4111)、顶动杆(4112)、钢绳(4113)。3.根据权利要求2所述的一种新型多功能的混凝土布料机,其特征在于:所述动力轮(412)与椭圆齿轮(411)为同心圆结构并且与椭圆齿轮(411)固定连接,所述啮合轮(4111)位于椭圆齿轮(411)的外侧表面并且与椭圆齿轮(411)相啮合,所述啮合轮(4111)与配合轮(418)之间相互平行并且通过上端接合杆(419)连接在一起,所述啮合轮(4111)顶动杆(4112)通过焊接的方式固定连接在一起,所述连架杆(417)位于配合轮(418)的下表面并且与配合轮(418)活动连接在一起,所述连架杆(417)嵌入滑动座(413)的内部并且与滑块(414)活动连接在一起,所述滑块(414)与滑动座(413)采用间隙配合,所述安装座(415)通过焊接的方式固定连接在垫块(416)的上表面并且与滑动座(413)活动连接。4.根据权利要求1所述的一种新型多功能的混凝土布料机,其特征在于:所述动力换向装置(42)设有滑移块(421)、主动齿轮(422)、支架(423)、顶动弹簧(424)、移动杆(425)、齿轮轴(426)、齿轮架(427)、转动轮座(428),所述滑移块(421)位于主动齿轮(422)的内侧面并且与主动齿轮(422)活动配合,所述支架(423)安装在滑移块(421)的外侧面并且与滑移块(421)活动配合在一起,所述顶动
