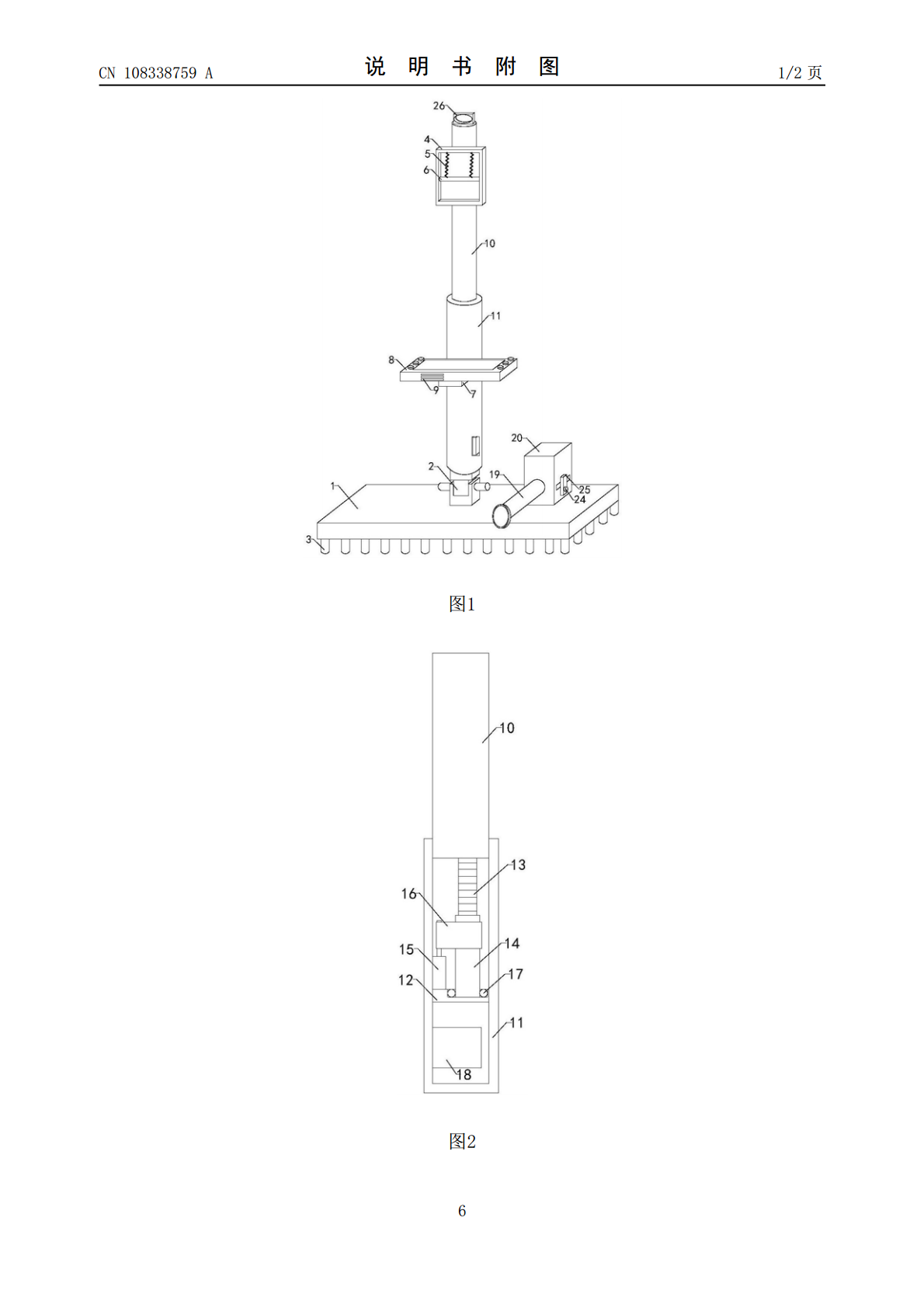

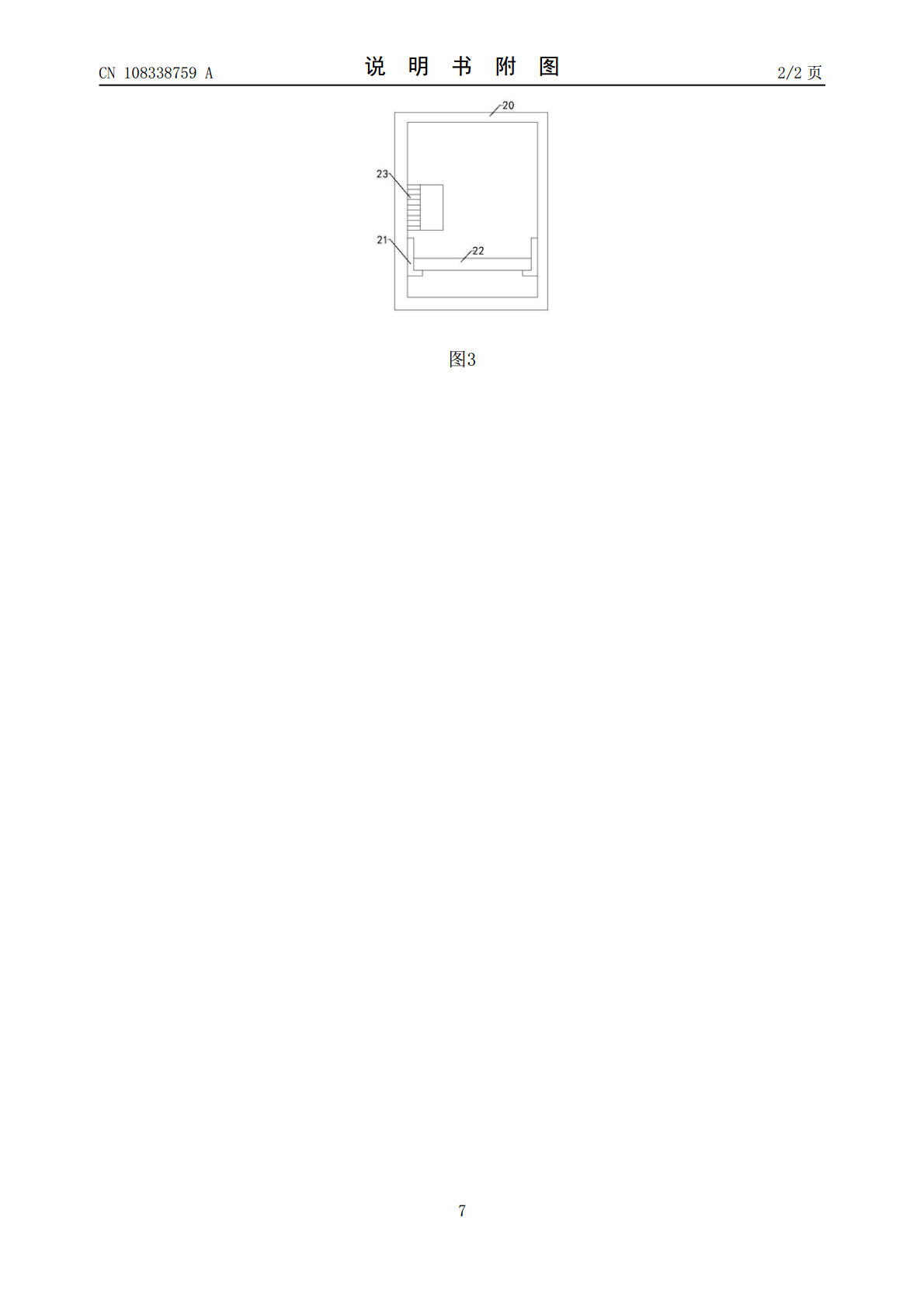

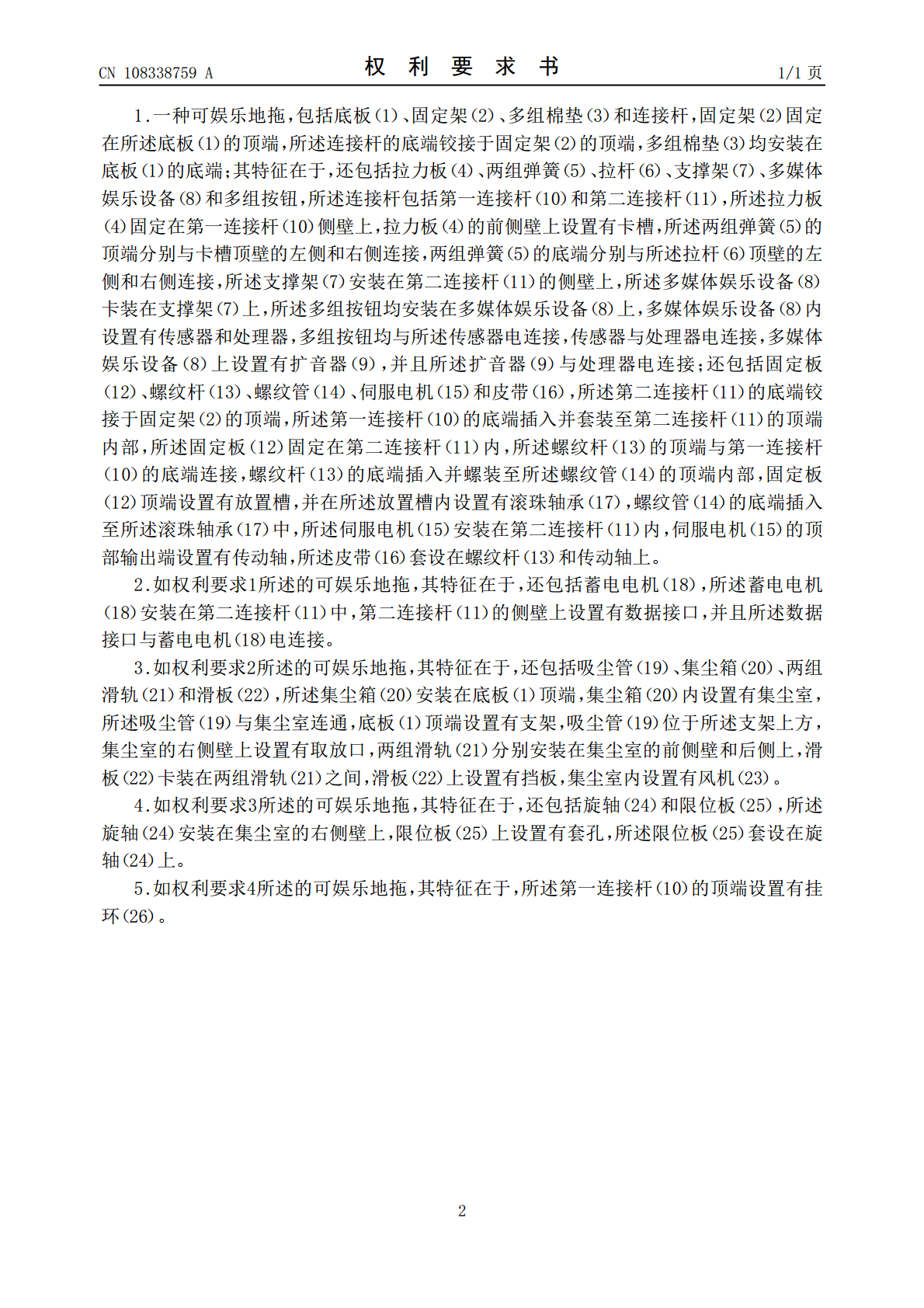

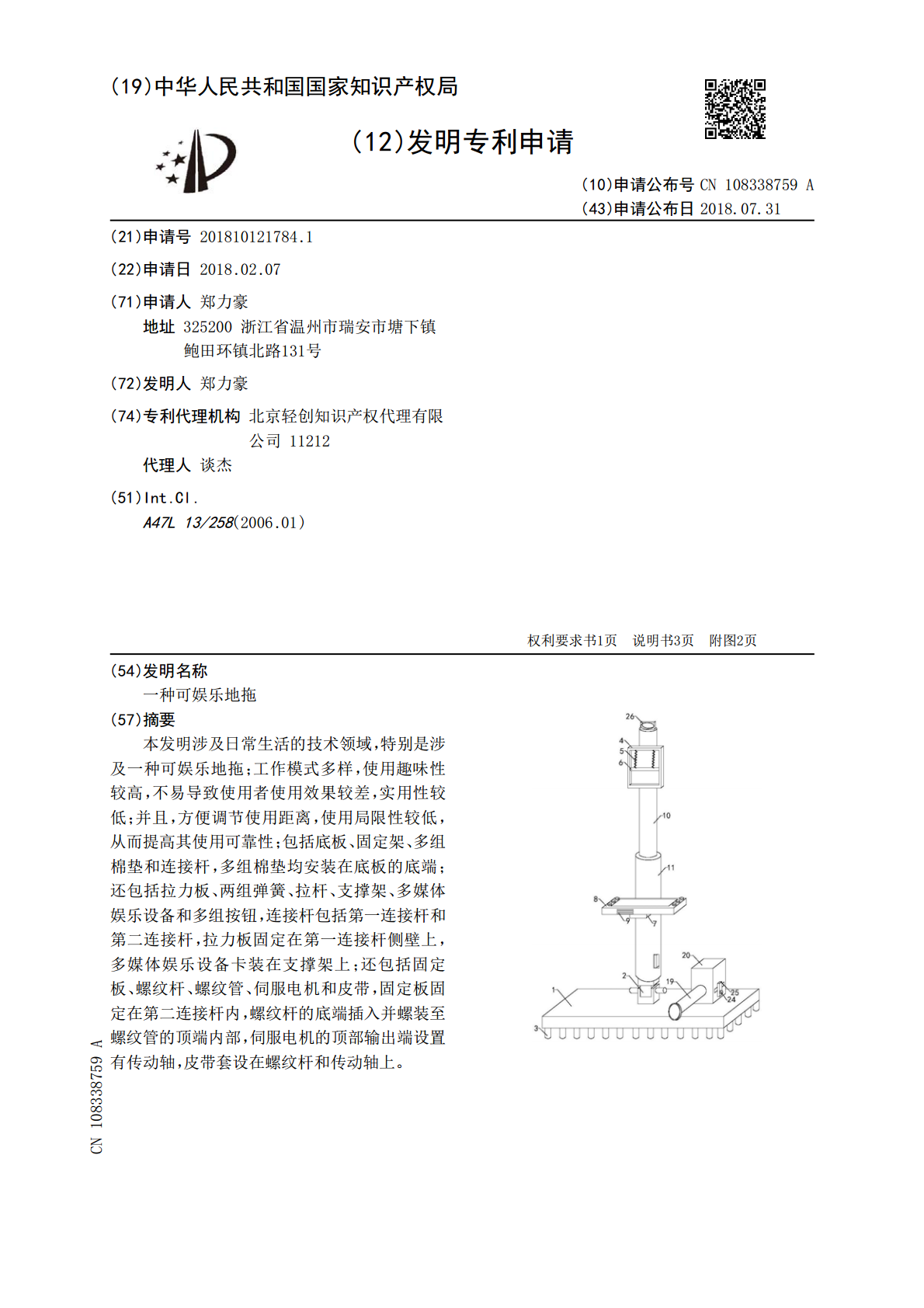

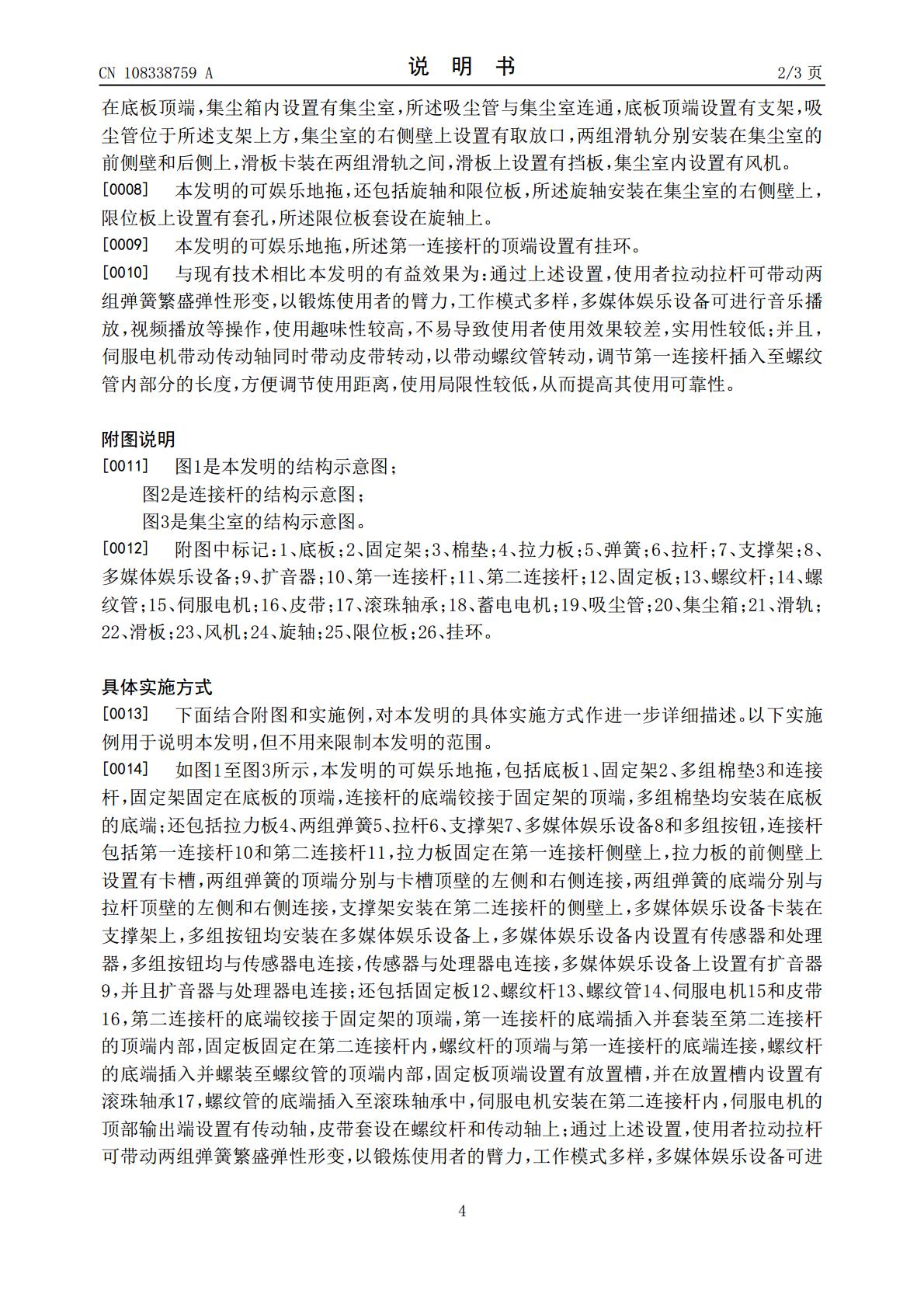

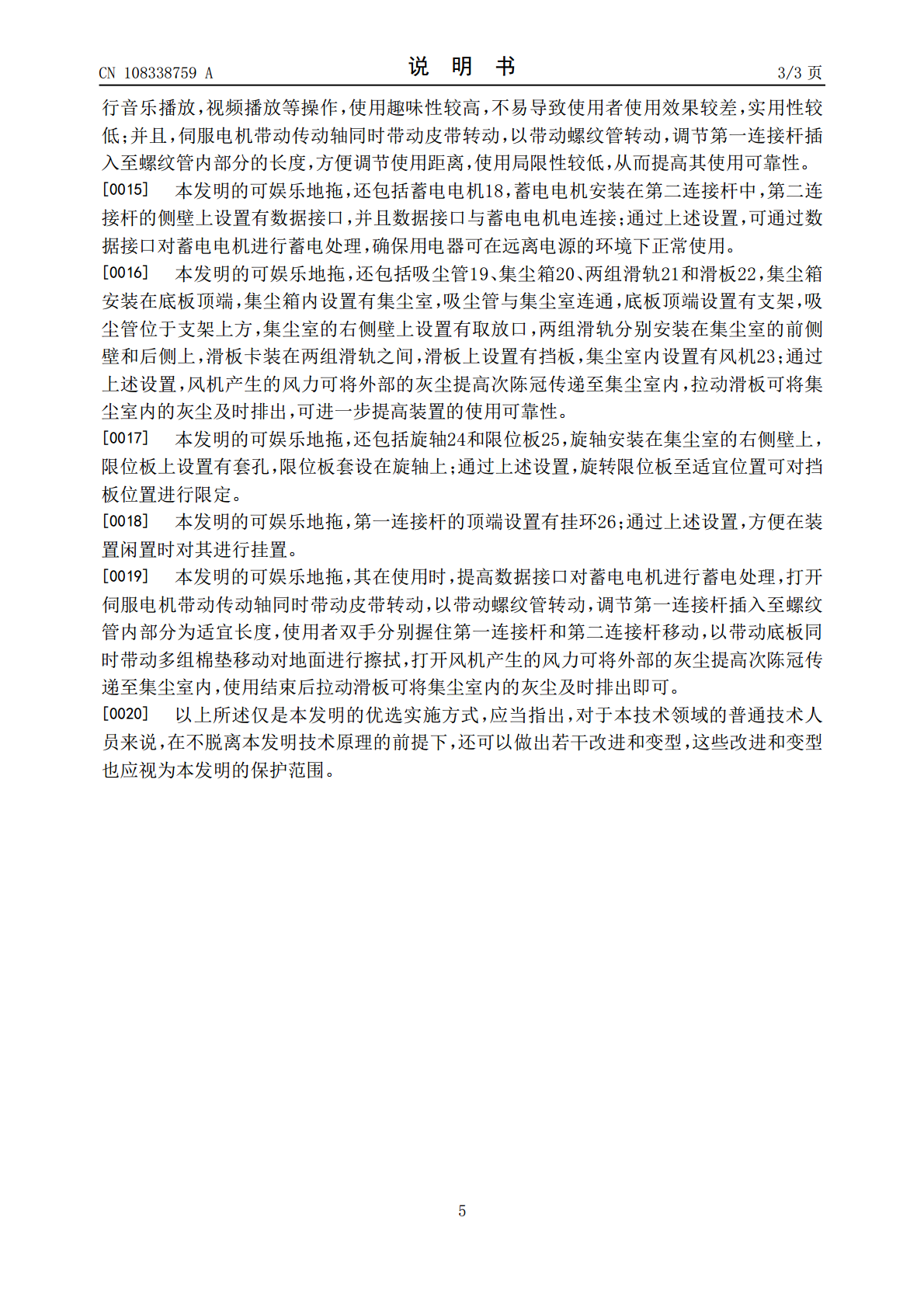

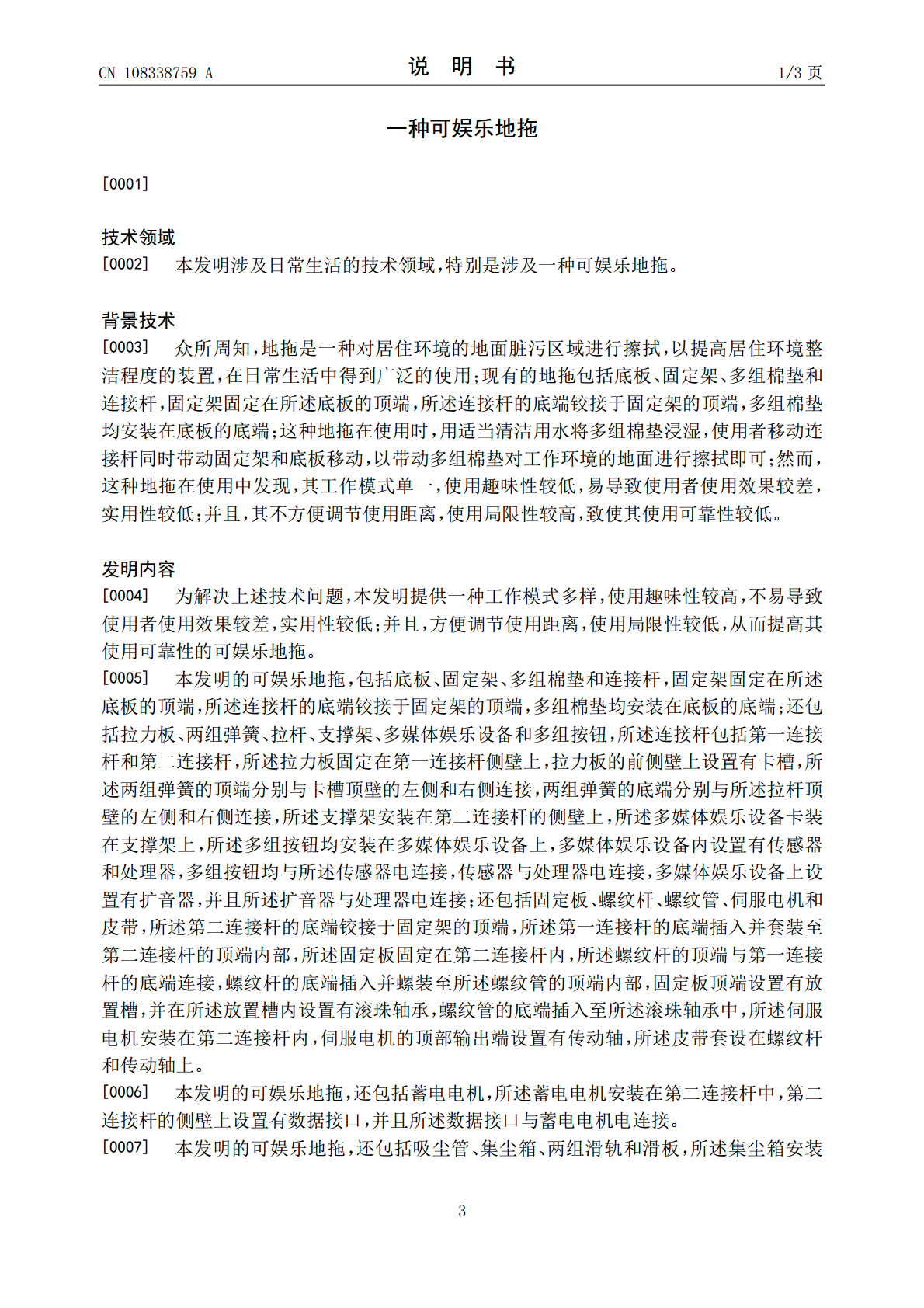

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108338759A(43)申请公布日2018.07.31(21)申请号201810121784.1(22)申请日2018.02.07(71)申请人郑力豪地址325200浙江省温州市瑞安市塘下镇鲍田环镇北路131号(72)发明人郑力豪(74)专利代理机构北京轻创知识产权代理有限公司11212代理人谈杰(51)Int.Cl.A47L13/258(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种可娱乐地拖(57)摘要本发明涉及日常生活的技术领域，特别是涉及一种可娱乐地拖；工作模式多样，使用趣味性较高，不易导致使用者使用效果较差，实用性较低；并且，方便调节使用距离，使用局限性较低，从而提高其使用可靠性；包括底板、固定架、多组棉垫和连接杆，多组棉垫均安装在底板的底端；还包括拉力板、两组弹簧、拉杆、支撑架、多媒体娱乐设备和多组按钮，连接杆包括第一连接杆和第二连接杆，拉力板固定在第一连接杆侧壁上，多媒体娱乐设备卡装在支撑架上；还包括固定板、螺纹杆、螺纹管、伺服电机和皮带，固定板固定在第二连接杆内，螺纹杆的底端插入并螺装至螺纹管的顶端内部，伺服电机的顶部输出端设置有传动轴，皮带套设在螺纹杆和传动轴上。CN108338759ACN108338759A权利要求书1/1页1.一种可娱乐地拖，包括底板（1）、固定架（2）、多组棉垫（3）和连接杆，固定架（2）固定在所述底板（1）的顶端，所述连接杆的底端铰接于固定架（2）的顶端，多组棉垫（3）均安装在底板（1）的底端；其特征在于，还包括拉力板（4）、两组弹簧（5）、拉杆（6）、支撑架（7）、多媒体娱乐设备（8）和多组按钮，所述连接杆包括第一连接杆（10）和第二连接杆（11），所述拉力板（4）固定在第一连接杆（10）侧壁上，拉力板（4）的前侧壁上设置有卡槽，所述两组弹簧（5）的顶端分别与卡槽顶壁的左侧和右侧连接，两组弹簧（5）的底端分别与所述拉杆（6）顶壁的左侧和右侧连接，所述支撑架（7）安装在第二连接杆（11）的侧壁上，所述多媒体娱乐设备（8）卡装在支撑架（7）上，所述多组按钮均安装在多媒体娱乐设备（8）上，多媒体娱乐设备（8）内设置有传感器和处理器，多组按钮均与所述传感器电连接，传感器与处理器电连接，多媒体娱乐设备（8）上设置有扩音器（9），并且所述扩音器（9）与处理器电连接；还包括固定板（12）、螺纹杆（13）、螺纹管（14）、伺服电机（15）和皮带（16），所述第二连接杆（11）的底端铰接于固定架（2）的顶端，所述第一连接杆（10）的底端插入并套装至第二连接杆（11）的顶端内部，所述固定板（12）固定在第二连接杆（11）内，所述螺纹杆（13）的顶端与第一连接杆（10）的底端连接，螺纹杆（13）的底端插入并螺装至所述螺纹管（14）的顶端内部，固定板（12）顶端设置有放置槽，并在所述放置槽内设置有滚珠轴承（17），螺纹管（14）的底端插入至所述滚珠轴承（17）中，所述伺服电机（15）安装在第二连接杆（11）内，伺服电机（15）的顶部输出端设置有传动轴，所述皮带（16）套设在螺纹杆（13）和传动轴上。2.如权利要求1所述的可娱乐地拖，其特征在于，还包括蓄电电机（18），所述蓄电电机（18）安装在第二连接杆（11）中，第二连接杆（11）的侧壁上设置有数据接口，并且所述数据接口与蓄电电机（18）电连接。3.如权利要求2所述的可娱乐地拖，其特征在于，还包括吸尘管（19）、集尘箱（20）、两组滑轨（21）和滑板（22），所述集尘箱（20）安装在底板（1）顶端，集尘箱（20）内设置有集尘室，所述吸尘管（19）与集尘室连通，底板（1）顶端设置有支架，吸尘管（19）位于所述支架上方，集尘室的右侧壁上设置有取放口，两组滑轨（21）分别安装在集尘室的前侧壁和后侧上，滑板（22）卡装在两组滑轨（21）之间，滑板（22）上设置有挡板，集尘室内设置有风机（23）。4.如权利要求3所述的可娱乐地拖，其特征在于，还包括旋轴（24）和限位板（25），所述旋轴（24）安装在集尘室的右侧壁上，限位板（25）上设置有套孔，所述限位板（25）套设在旋轴（24）上。5.如权利要求4所述的可娱乐地拖，其特征在于，所述第一连接杆（10）的顶端设置有挂环（26）。2CN108338759A说明书1/3页一种可娱乐地拖[0001]技术领域[0002]本发明涉及日常生活的技术领域，特别是涉及一种可娱乐地拖。背景技术[0003]众所周知，地拖是一种对居住环境的地面脏污区域进行擦拭，以提高居住环境整洁程度的装置，在日常生活中得到广泛的使用；现有的地拖包括底板、固定架、多组棉垫和连接杆，固定架固定在所述底板的顶端，所述连接杆的底端铰接于固定架的顶端，多组棉垫均
