一种综合性高的医用注射泵及其使用方法.pdf

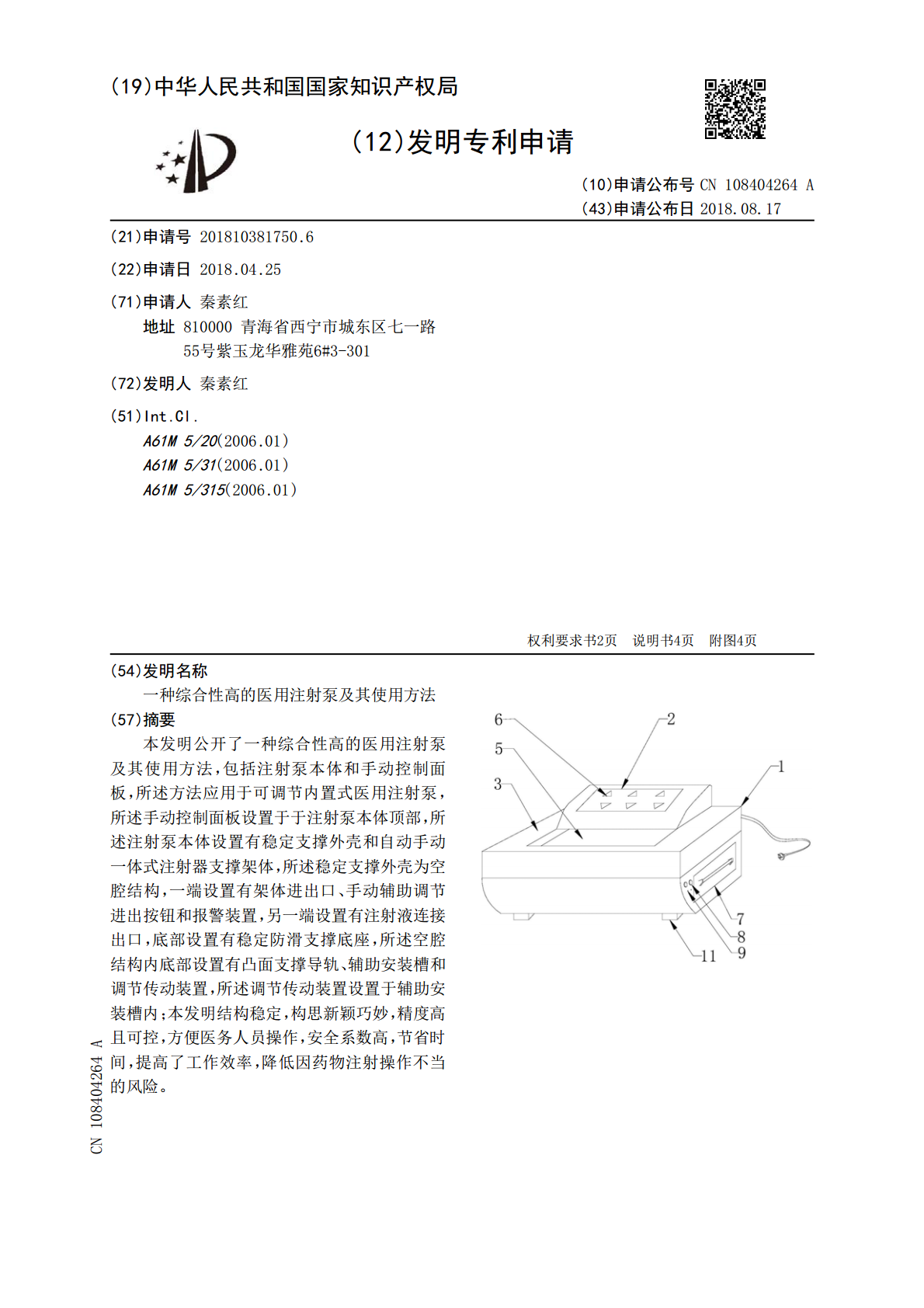

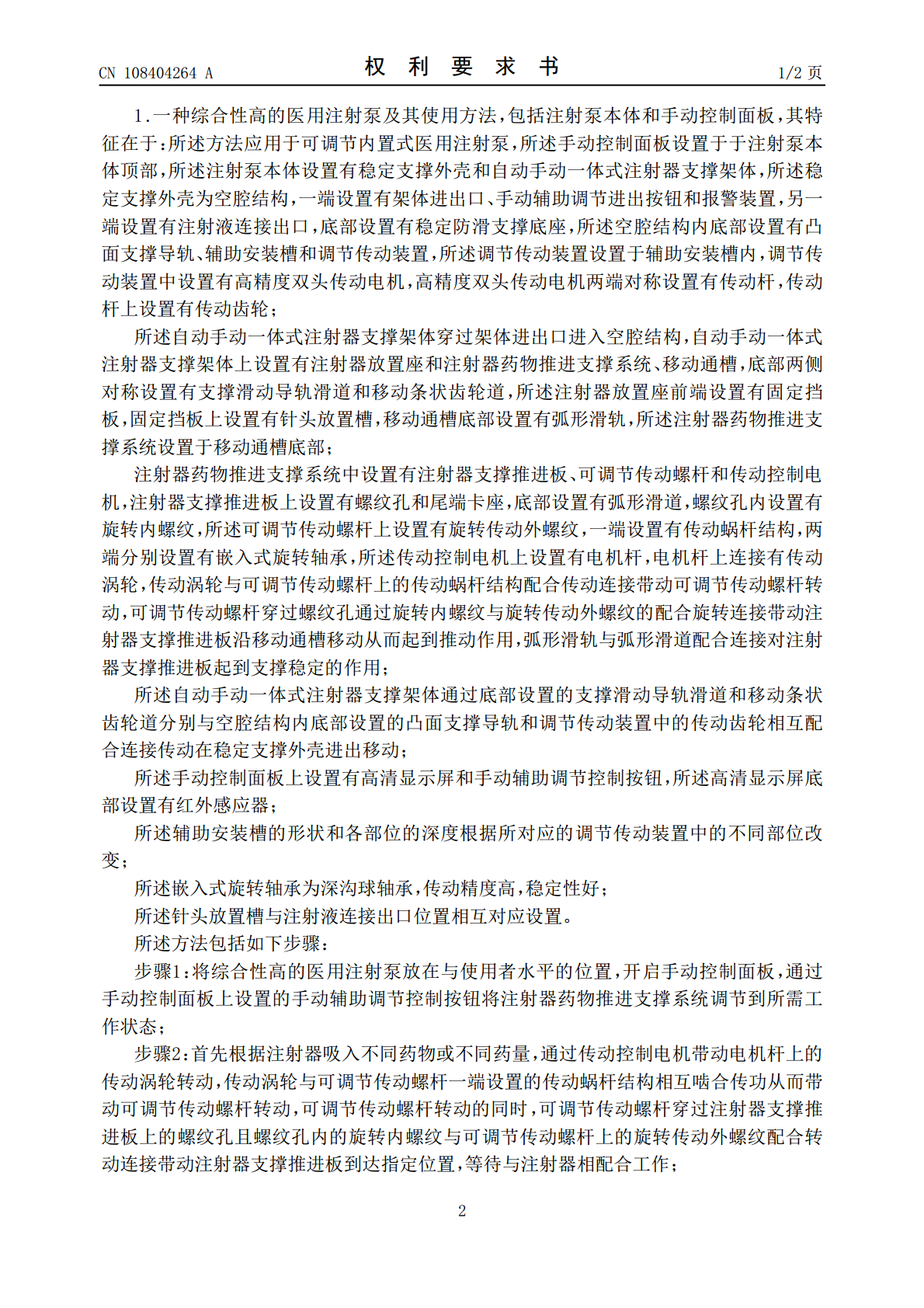

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108404264A(43)申请公布日2018.08.17(21)申请号201810381750.6(22)申请日2018.04.25(71)申请人秦素红地址810000青海省西宁市城东区七一路55号紫玉龙华雅苑6#3-301(72)发明人秦素红(51)Int.Cl.A61M5/20(2006.01)A61M5/31(2006.01)A61M5/315(2006.01)权利要求书2页说明书4页附图4页(54)发明名称一种综合性高的医用注射泵及其使用方法(57)摘要本发明公开了一种综合性高的医用注射泵及其使用方法，包括注射泵本体和手动控制面板，所述方法应用于可调节内置式医用注射泵，所述手动控制面板设置于于注射泵本体顶部，所述注射泵本体设置有稳定支撑外壳和自动手动一体式注射器支撑架体，所述稳定支撑外壳为空腔结构，一端设置有架体进出口、手动辅助调节进出按钮和报警装置，另一端设置有注射液连接出口，底部设置有稳定防滑支撑底座，所述空腔结构内底部设置有凸面支撑导轨、辅助安装槽和调节传动装置，所述调节传动装置设置于辅助安装槽内；本发明结构稳定，构思新颖巧妙，精度高且可控，方便医务人员操作，安全系数高，节省时间，提高了工作效率，降低因药物注射操作不当的风险。CN108404264ACN108404264A权利要求书1/2页1.一种综合性高的医用注射泵及其使用方法，包括注射泵本体和手动控制面板，其特征在于：所述方法应用于可调节内置式医用注射泵，所述手动控制面板设置于于注射泵本体顶部，所述注射泵本体设置有稳定支撑外壳和自动手动一体式注射器支撑架体，所述稳定支撑外壳为空腔结构，一端设置有架体进出口、手动辅助调节进出按钮和报警装置，另一端设置有注射液连接出口，底部设置有稳定防滑支撑底座，所述空腔结构内底部设置有凸面支撑导轨、辅助安装槽和调节传动装置，所述调节传动装置设置于辅助安装槽内，调节传动装置中设置有高精度双头传动电机，高精度双头传动电机两端对称设置有传动杆，传动杆上设置有传动齿轮；所述自动手动一体式注射器支撑架体穿过架体进出口进入空腔结构，自动手动一体式注射器支撑架体上设置有注射器放置座和注射器药物推进支撑系统、移动通槽，底部两侧对称设置有支撑滑动导轨滑道和移动条状齿轮道，所述注射器放置座前端设置有固定挡板，固定挡板上设置有针头放置槽，移动通槽底部设置有弧形滑轨，所述注射器药物推进支撑系统设置于移动通槽底部；注射器药物推进支撑系统中设置有注射器支撑推进板、可调节传动螺杆和传动控制电机，注射器支撑推进板上设置有螺纹孔和尾端卡座，底部设置有弧形滑道，螺纹孔内设置有旋转内螺纹，所述可调节传动螺杆上设置有旋转传动外螺纹，一端设置有传动蜗杆结构，两端分别设置有嵌入式旋转轴承，所述传动控制电机上设置有电机杆，电机杆上连接有传动涡轮，传动涡轮与可调节传动螺杆上的传动蜗杆结构配合传动连接带动可调节传动螺杆转动，可调节传动螺杆穿过螺纹孔通过旋转内螺纹与旋转传动外螺纹的配合旋转连接带动注射器支撑推进板沿移动通槽移动从而起到推动作用，弧形滑轨与弧形滑道配合连接对注射器支撑推进板起到支撑稳定的作用；所述自动手动一体式注射器支撑架体通过底部设置的支撑滑动导轨滑道和移动条状齿轮道分别与空腔结构内底部设置的凸面支撑导轨和调节传动装置中的传动齿轮相互配合连接传动在稳定支撑外壳进出移动；所述手动控制面板上设置有高清显示屏和手动辅助调节控制按钮，所述高清显示屏底部设置有红外感应器；所述辅助安装槽的形状和各部位的深度根据所对应的调节传动装置中的不同部位改变；所述嵌入式旋转轴承为深沟球轴承，传动精度高，稳定性好；所述针头放置槽与注射液连接出口位置相互对应设置。所述方法包括如下步骤：步骤1：将综合性高的医用注射泵放在与使用者水平的位置，开启手动控制面板，通过手动控制面板上设置的手动辅助调节控制按钮将注射器药物推进支撑系统调节到所需工作状态；步骤2：首先根据注射器吸入不同药物或不同药量，通过传动控制电机带动电机杆上的传动涡轮转动，传动涡轮与可调节传动螺杆一端设置的传动蜗杆结构相互啮合传功从而带动可调节传动螺杆转动，可调节传动螺杆转动的同时，可调节传动螺杆穿过注射器支撑推进板上的螺纹孔且螺纹孔内的旋转内螺纹与可调节传动螺杆上的旋转传动外螺纹配合转动连接带动注射器支撑推进板到达指定位置，等待与注射器相配合工作；2CN108404264A权利要求书2/2页步骤3：按压手动辅助调节进出按钮，通过调节传动装置中的传动齿轮与自动手动一体式注射器支撑架体底部移动条状齿轮道相互配合带动自动手动一体式注射器支撑架体移动到稳定支撑外壳外部，按顺序放入注射器药物，再次按压手动辅助调节进出按钮使自动手动一体式注射器支撑架体进入稳定支撑
