一种电力设备施工专用缠线装置.pdf

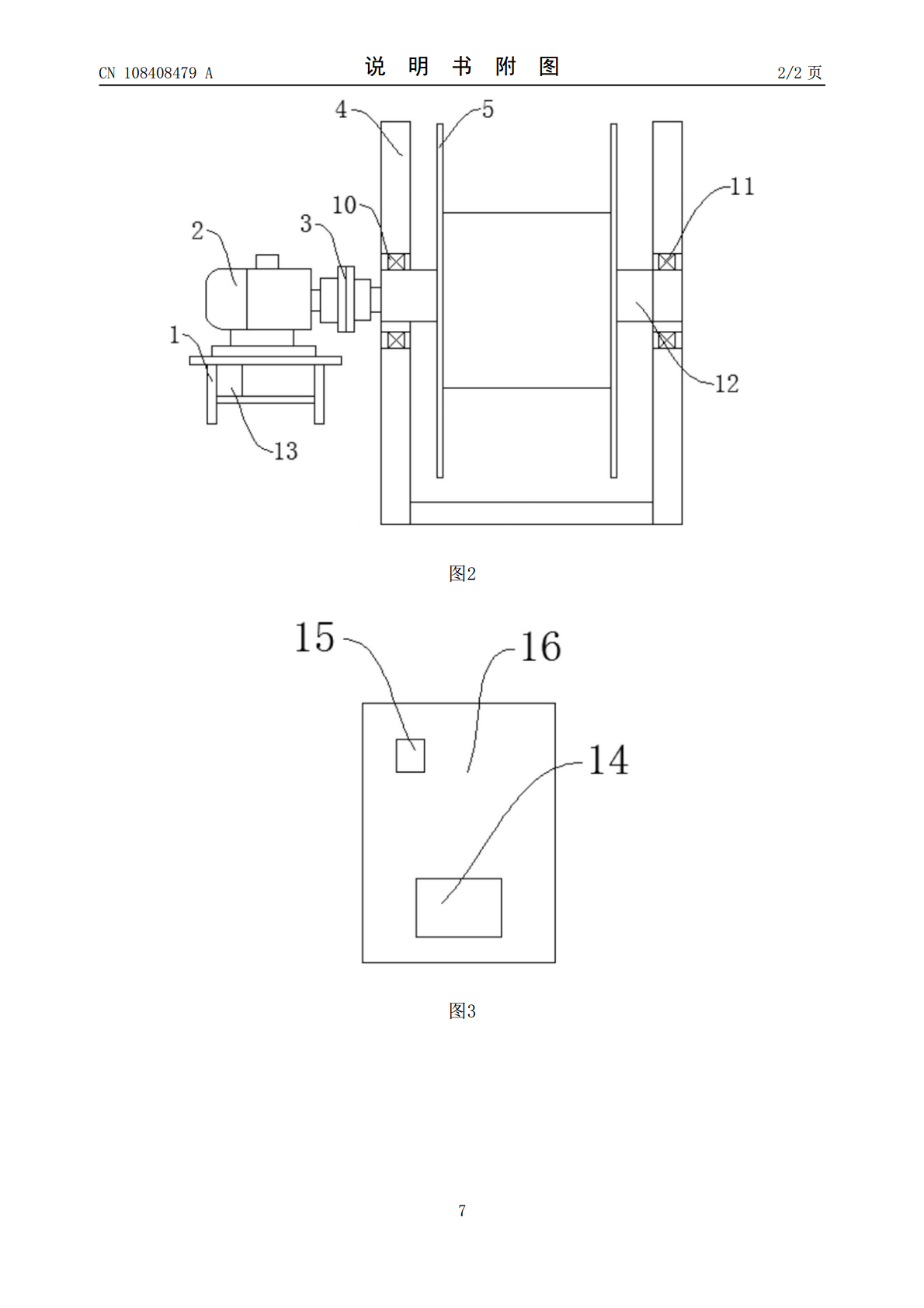

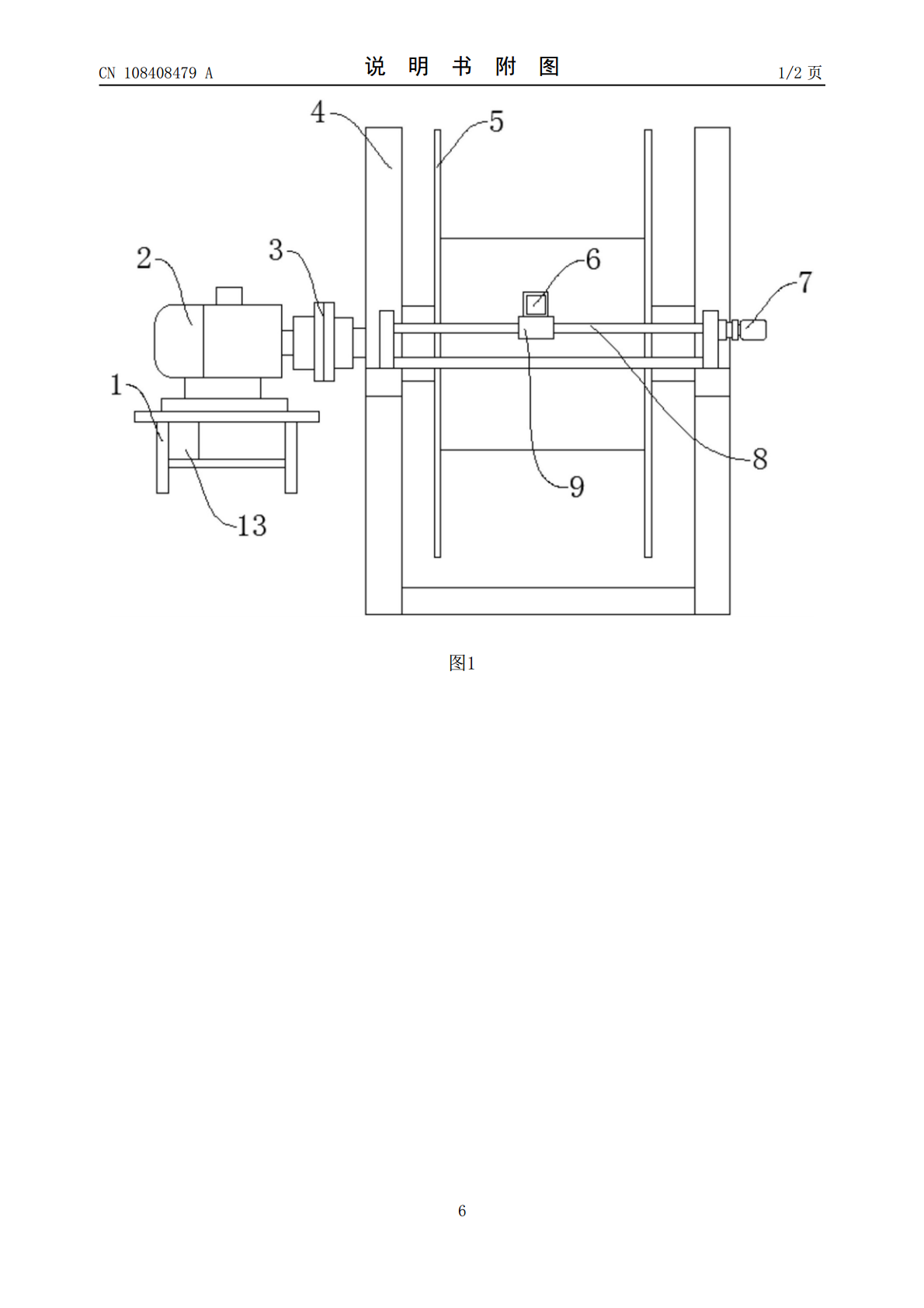

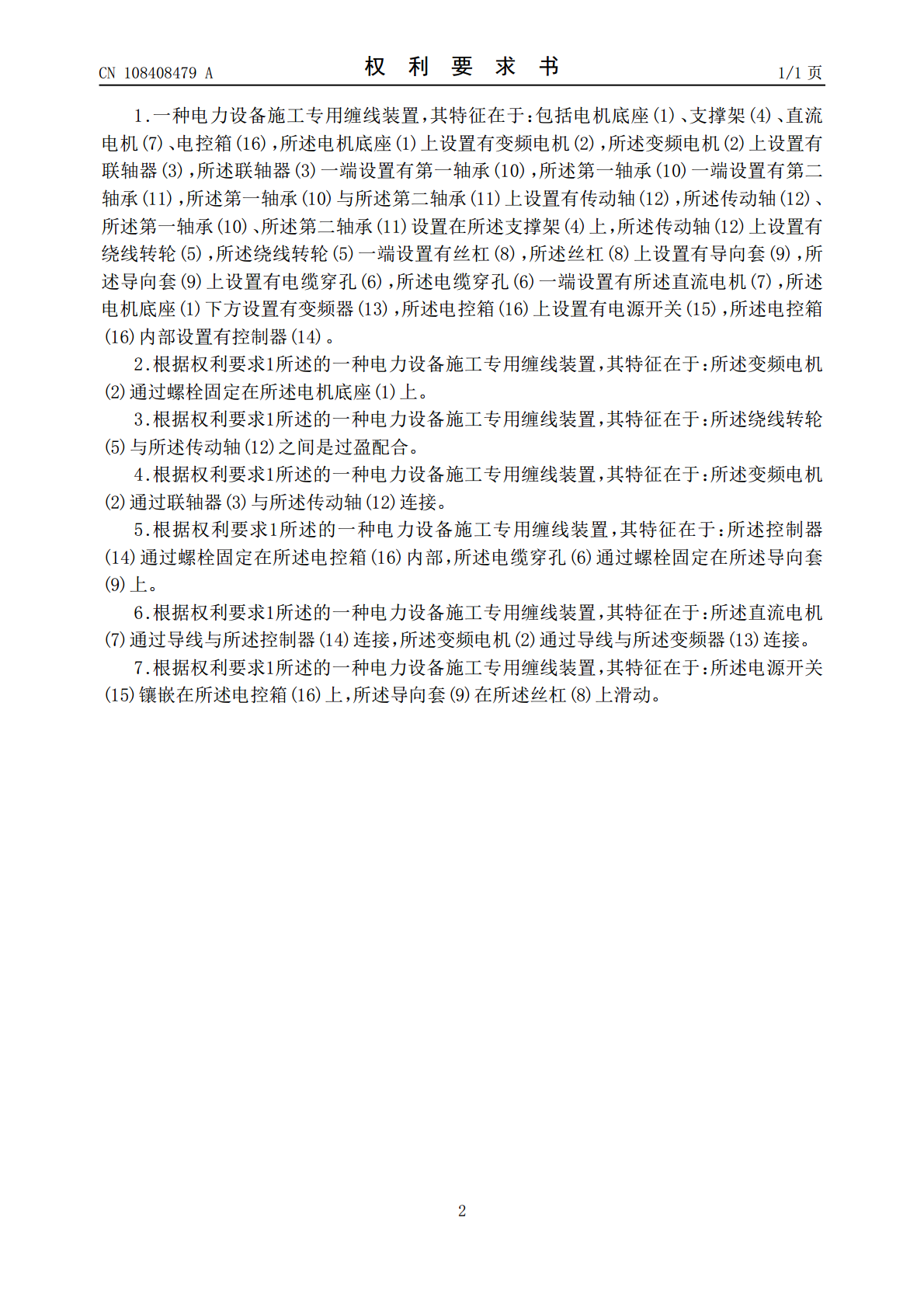

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108408479A(43)申请公布日2018.08.17(21)申请号201810439646.8(22)申请日2018.05.09(71)申请人连江极智工业设计有限公司地址350500福建省福州市连江县凤城镇丹凤东路15号丹凤花园15#704(72)发明人何君怡其他发明人请求不公开姓名(51)Int.Cl.B65H54/48(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种电力设备施工专用缠线装置(57)摘要本发明公开了一种电力设备施工专用缠线装置，包括电机底座、支撑架、直流电机、电控箱，所述电机底座上设置有变频电机，所述变频电机上设置有联轴器，所述联轴器一端设置有第一轴承，所述第一轴承一端设置有第二轴承，所述第一轴承与所述第二轴承上设置有传动轴，所述传动轴、所述第一轴承、所述第二轴承设置在所述支撑架上，所述传动轴上设置有绕线转轮，所述绕线转轮一端设置有丝杠，所述丝杠上设置有导向套，所述导向套上设置有电缆穿孔，所述电缆穿孔一端设置有所述直流电机，所述电机底座下方设置有变频器，所述电控箱上设置有电源开关。有益效果在于：此装置带有绕线导向装置，将电缆线有序的缠绕在绕线机上，自动化程度、结构简单。CN108408479ACN108408479A权利要求书1/1页1.一种电力设备施工专用缠线装置，其特征在于：包括电机底座(1)、支撑架(4)、直流电机(7)、电控箱(16)，所述电机底座(1)上设置有变频电机(2)，所述变频电机(2)上设置有联轴器(3)，所述联轴器(3)一端设置有第一轴承(10)，所述第一轴承(10)一端设置有第二轴承(11)，所述第一轴承(10)与所述第二轴承(11)上设置有传动轴(12)，所述传动轴(12)、所述第一轴承(10)、所述第二轴承(11)设置在所述支撑架(4)上，所述传动轴(12)上设置有绕线转轮(5)，所述绕线转轮(5)一端设置有丝杠(8)，所述丝杠(8)上设置有导向套(9)，所述导向套(9)上设置有电缆穿孔(6)，所述电缆穿孔(6)一端设置有所述直流电机(7)，所述电机底座(1)下方设置有变频器(13)，所述电控箱(16)上设置有电源开关(15)，所述电控箱(16)内部设置有控制器(14)。2.根据权利要求1所述的一种电力设备施工专用缠线装置，其特征在于：所述变频电机(2)通过螺栓固定在所述电机底座(1)上。3.根据权利要求1所述的一种电力设备施工专用缠线装置，其特征在于：所述绕线转轮(5)与所述传动轴(12)之间是过盈配合。4.根据权利要求1所述的一种电力设备施工专用缠线装置，其特征在于：所述变频电机(2)通过联轴器(3)与所述传动轴(12)连接。5.根据权利要求1所述的一种电力设备施工专用缠线装置，其特征在于：所述控制器(14)通过螺栓固定在所述电控箱(16)内部，所述电缆穿孔(6)通过螺栓固定在所述导向套(9)上。6.根据权利要求1所述的一种电力设备施工专用缠线装置，其特征在于：所述直流电机(7)通过导线与所述控制器(14)连接，所述变频电机(2)通过导线与所述变频器(13)连接。7.根据权利要求1所述的一种电力设备施工专用缠线装置，其特征在于：所述电源开关(15)镶嵌在所述电控箱(16)上，所述导向套(9)在所述丝杠(8)上滑动。2CN108408479A说明书1/3页一种电力设备施工专用缠线装置技术领域[0001]本发明涉及电力技术领域，具体涉及一种电力设备施工专用缠线装置。背景技术[0002]电力设备(powersystem)主要包括发电设备和供电设备两大类，发电设备主要是电站锅炉、蒸汽轮机、燃气轮机、水轮机、发电机、变压器、断路器、隔离开关、接触器、熔断器等等，供电设备主要是各种电压等级的输电线路、互感器、接触器、母线、电力电缆、绝缘子、穿墙套管等等，电力设备工作时要经常用到电缆线，现在有些电力设备还在使用手摇式绕线机，不仅速度慢，浪费时间，并且在在手摇过程比较费力，劳动强度大。发明内容[0003]本发明的目的就在于为了解决上述问题而提供一种电力设备施工专用缠线装置。[0004]本发明通过以下技术方案来实现上述目的：[0005]一种电力设备施工专用缠线装置，包括电机底座、支撑架、直流电机、电控箱，所述电机底座上设置有变频电机，所述变频电机上设置有联轴器，所述联轴器一端设置有第一轴承，所述第一轴承一端设置有第二轴承，所述第一轴承与所述第二轴承上设置有传动轴，所述传动轴、所述第一轴承、所述第二轴承设置在所述支撑架上，所述传动轴上设置有绕线转轮，所述绕线转轮一端设置有丝杠，所述丝杠上设置有导向套，所述导向套上设置有电缆穿孔，所述电缆穿孔一端设置有所述直流电机，所述电机底座下方设置有变频器，所
