锂电池整边装置.pdf

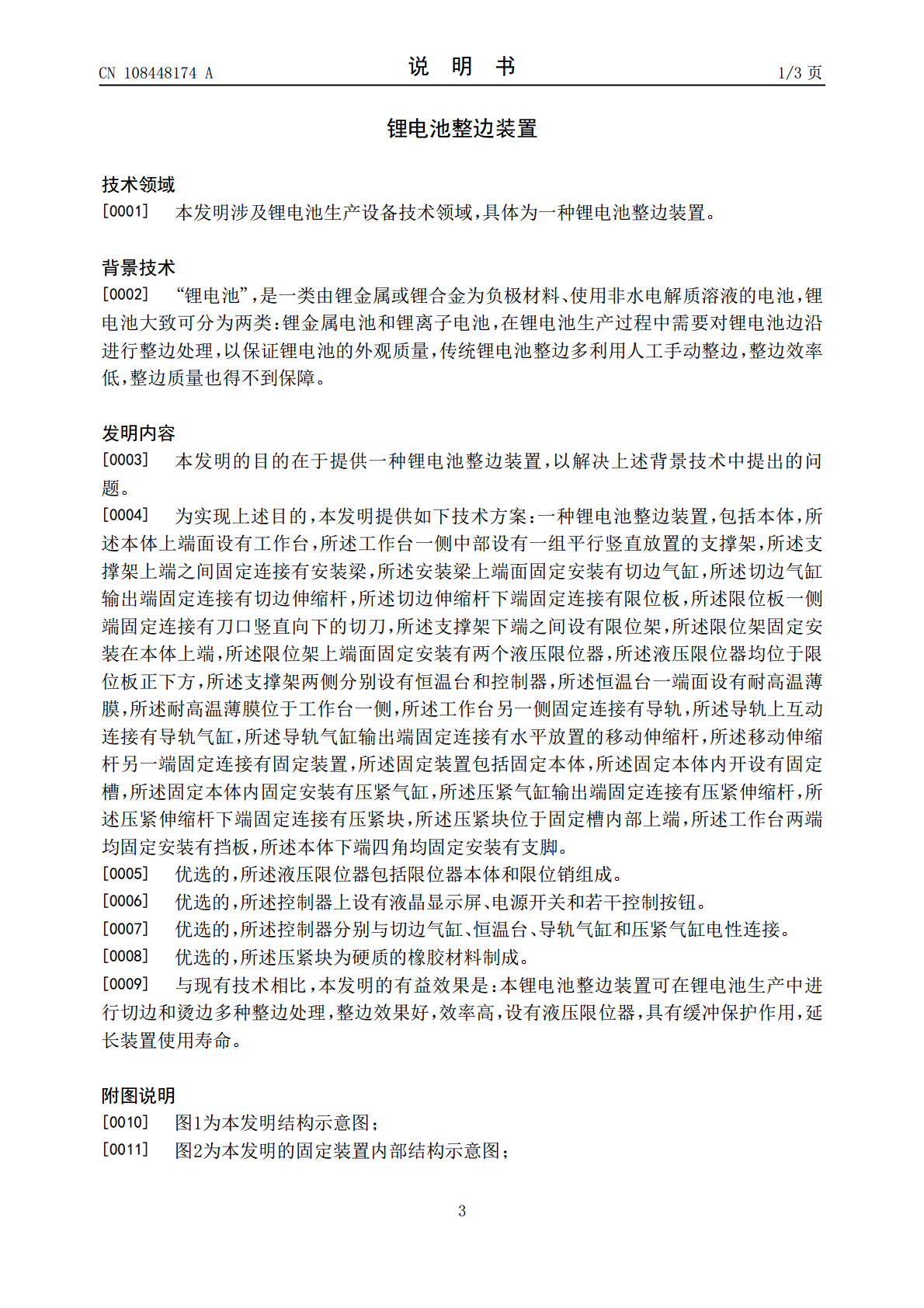

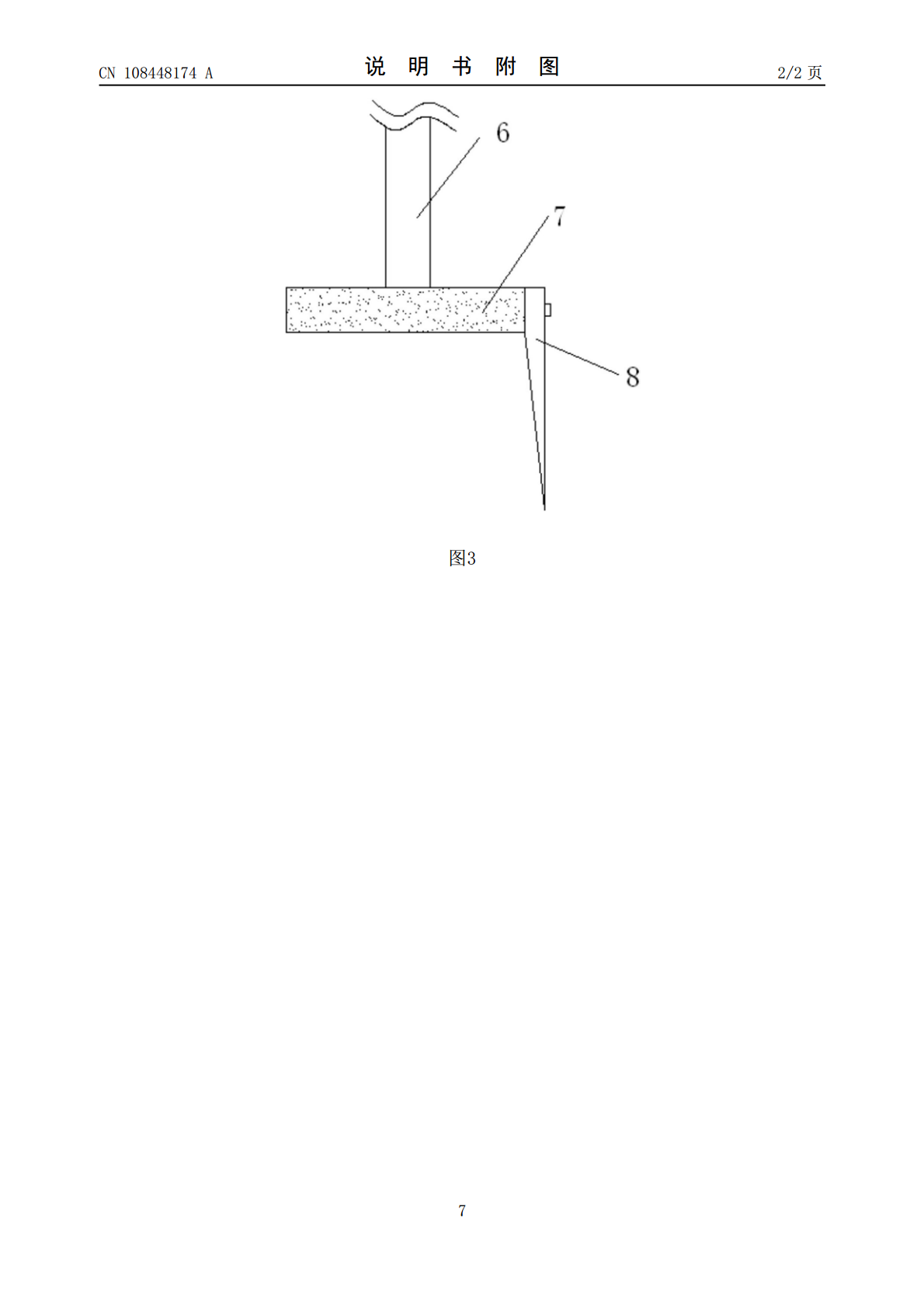

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108448174A(43)申请公布日2018.08.24(21)申请号201810535676.9(22)申请日2018.05.30(71)申请人湖北天神高新技术有限公司地址431900湖北省荆门市祥市经济开发区新美香大道(72)发明人何建钵杨越张青松(51)Int.Cl.H01M10/058(2010.01)权利要求书1页说明书3页附图2页(54)发明名称锂电池整边装置(57)摘要本发明公开了一种锂电池整边装置，包括本体，本体上端面设有工作台，工作台一侧中部设有一组平行竖直放置的支撑架，支撑架上端之间固定连接有安装梁，安装梁上端面固定安装有切边气缸，切边气缸输出端固定连接有切边伸缩杆，切边伸缩杆下端固定连接有限位板，限位板一侧端固定连接有刀口竖直向下的切刀，支撑架下端之间设有限位架，限位架固定安装在本体上端，限位架上端面固定安装有两个液压限位器，液压限位器均位于限位板正下方，支撑架两侧分别设有恒温台和控制器，本发明的有益效果是：本锂电池整边装置可在锂电池生产中进行切边和烫边多种整边处理，整边效果好，效率高，设有液压限位器，具有缓冲保护作用，延长装置使用寿命。CN108448174ACN108448174A权利要求书1/1页1.一种锂电池整边装置，包括本体(1)，其特征在于，所述本体(1)上端面设有工作台(2)，所述工作台(2)一侧中部设有一组平行竖直放置的支撑架(3)，所述支撑架(3)上端之间固定连接有安装梁(4)，所述安装梁(4)上端面固定安装有切边气缸(5)，所述切边气缸(5)输出端固定连接有切边伸缩杆(6)，所述切边伸缩杆(6)下端固定连接有限位板(7)，所述限位板(7)一侧端固定连接有刀口竖直向下的切刀(8)，所述支撑架(3)下端之间设有限位架(9)，所述限位架(9)固定安装在本体(1)上端，所述限位架(9)上端面固定安装有两个液压限位器(10)，所述液压限位器(10)均位于限位板(7)正下方，所述支撑架(3)两侧分别设有恒温台(11)和控制器(13)，所述恒温台(11)一端面设有耐高温薄膜(12)，所述耐高温薄膜(12)位于工作台(2)一侧，所述工作台(2)另一侧固定连接有导轨(14)，所述导轨(14)上互动连接有导轨气缸(15)，所述导轨气缸(15)输出端固定连接有水平放置的移动伸缩杆(16)，所述移动伸缩杆(16)另一端固定连接有固定装置(17)，所述固定装置(17)包括固定本体(18)，所述固定本体(18)内开设有固定槽(19)，所述固定本体(18)内固定安装有压紧气缸(20)，所述压紧气缸(20)输出端固定连接有压紧伸缩杆(21)，所述压紧伸缩杆(21)下端固定连接有压紧块(22)，所述压紧块(22)位于固定槽(19)内部上端，所述工作台(2)两端均固定安装有挡板(23)，所述本体(1)下端四角均固定安装有支脚(24)。2.根据权利要求1所述的一种锂电池整边装置，其特征在于：所述液压限位器(10)包括限位器本体和限位销组成。3.根据权利要求1所述的一种锂电池整边装置，其特征在于：所述控制器(13)上设有液晶显示屏、电源开关和若干控制按钮。4.根据权利要求1所述的一种锂电池整边装置，其特征在于：所述控制器(13)分别与切边气缸(5)、恒温台(11)、导轨气缸(15)和压紧气缸(20)电性连接。5.根据权利要求1所述的一种锂电池整边装置，其特征在于：所述压紧块(22)为硬质的橡胶材料制成。2CN108448174A说明书1/3页锂电池整边装置技术领域[0001]本发明涉及锂电池生产设备技术领域，具体为一种锂电池整边装置。背景技术[0002]“锂电池”，是一类由锂金属或锂合金为负极材料、使用非水电解质溶液的电池，锂电池大致可分为两类：锂金属电池和锂离子电池，在锂电池生产过程中需要对锂电池边沿进行整边处理，以保证锂电池的外观质量，传统锂电池整边多利用人工手动整边，整边效率低，整边质量也得不到保障。发明内容[0003]本发明的目的在于提供一种锂电池整边装置，以解决上述背景技术中提出的问题。[0004]为实现上述目的，本发明提供如下技术方案：一种锂电池整边装置，包括本体，所述本体上端面设有工作台，所述工作台一侧中部设有一组平行竖直放置的支撑架，所述支撑架上端之间固定连接有安装梁，所述安装梁上端面固定安装有切边气缸，所述切边气缸输出端固定连接有切边伸缩杆，所述切边伸缩杆下端固定连接有限位板，所述限位板一侧端固定连接有刀口竖直向下的切刀，所述支撑架下端之间设有限位架，所述限位架固定安装在本体上端，所述限位架上端面固定安装有两个液压限位器，所述液压限位器均位于限位板正下方，所述支撑架两侧分别设有恒温台和控制器，所述恒温台一端面设有耐高温薄膜，所述
