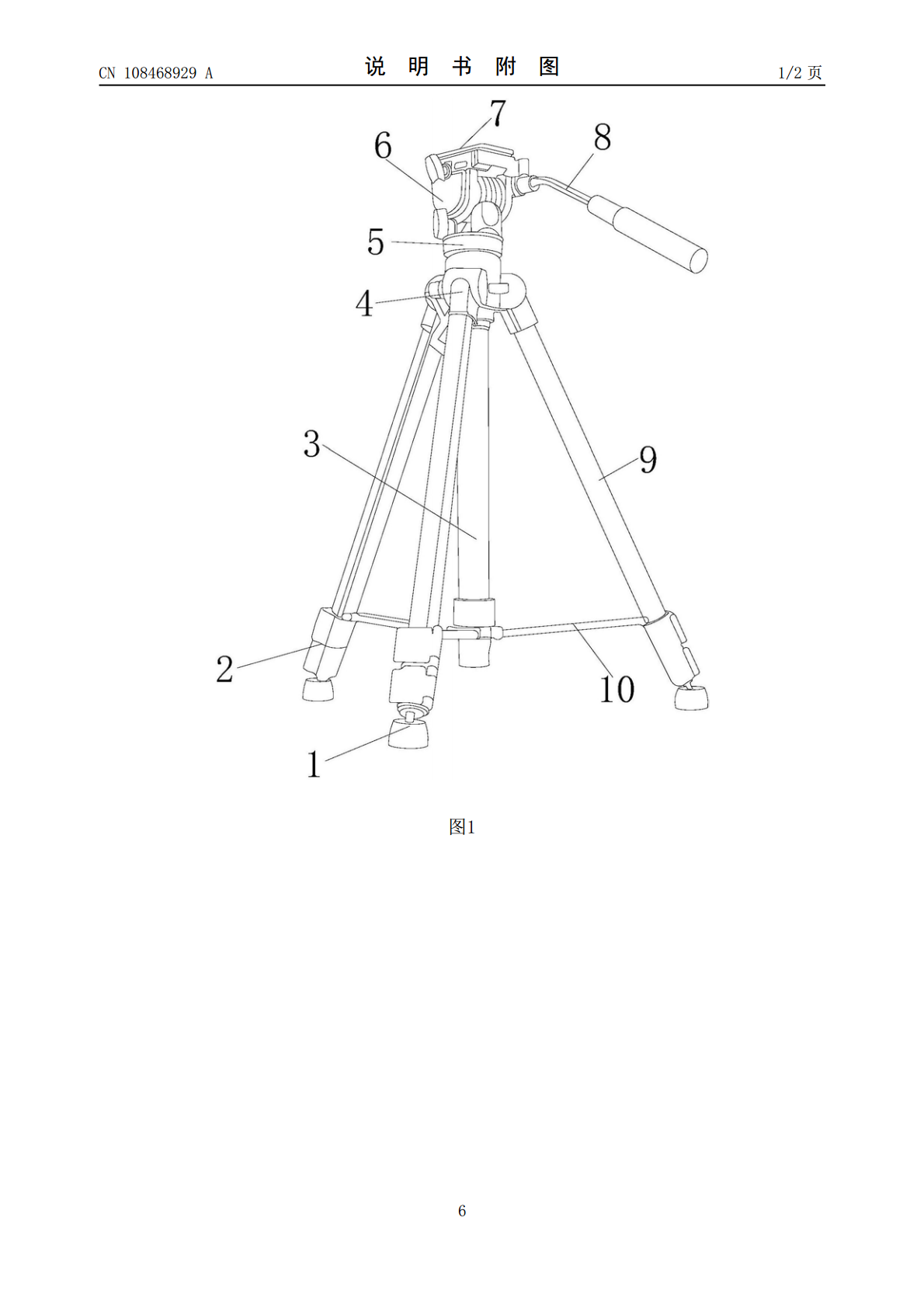

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108468929A(43)申请公布日2018.08.31(21)申请号201810660793.8(22)申请日2018.06.25(71)申请人江北建设有限公司地址226500江苏省南通市如皋市长江镇圣名国际广场圣名大道9号(72)发明人杭国春(51)Int.Cl.F16M11/32(2006.01)F16M11/36(2006.01)G01C15/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种道桥施工用测距仪支撑装置(57)摘要本发明公开了一种道桥施工用测距仪支撑装置，其结构包括脚垫、防护套、固定杆、角度调节器、锁紧器、转轴、放置台、高度调节器、支撑架、紧固架，所述放置台下端设有转轴，所述转轴与高度调节器分别连接在放置台左右两端，所述转轴下端与锁紧器相叠合在一起，本发明设有角度调节器，当测距仪在进行测距时，用旋紧器连接放置台，根据测距仪安装座的角度，通过滑杆和摆杆互相配合调整角度，再用卡扣将调整到的位置固定连接，再用旋紧器与锁紧件互相配合锁紧连接，防止测距仪在测距时移动出现偏差，使测距仪可以精确的测量出水平面较高的道桥，提高精确度和工作效率。CN108468929ACN108468929A权利要求书1/1页1.一种道桥施工用测距仪支撑装置，其结构包括脚垫(1)、防护套(2)、固定杆(3)、角度调节器(4)、锁紧器(5)、转轴(6)、放置台(7)、高度调节器(8)、支撑架(9)、紧固架(10)，所述放置台(7)下端设有转轴(6)，所述转轴(6)与高度调节器(8)分别连接在放置台(7)左右两端，其特征在于：所述转轴(6)下端与锁紧器(5)相叠合在一起，所述锁紧器(5)下端设有角度调节器(4)，所述角度调节器(4)等距环形连接在锁紧器(5)下端，所述角度调节器(4)与支撑架(9)上端相连接，支撑架(9)顶部贯穿嵌入角度调节器(4)上，所述每根支撑架(9)顶部都与角度调节器(4)相连接，所述三根支撑架(9)中间位置设有固定杆(3)，所述固定杆(3)与三根支撑架(9)通过紧固架(10)连为一体；所述锁紧器(5)由滑杆(501)、锁紧件(502)、摆杆(503)、旋紧器(504)、活动杆(505)、卡扣(506)、壳体(507)组成，所述滑杆(501)与摆杆(503)他旋转螺丝连为一体，所述滑杆(501)与摆杆(503)设在壳体(507)的左右两端上，所述壳体(507)上设有锁紧件(502)和卡扣(506)，所述壳体(507)上端的中间位置上设有活动杆(505)，所述活动杆(505)上端设有卡板，所述活动杆(505)通过卡板与旋紧器(504)相叠合连接，通过旋紧器(504)连接转轴(6)底部。2.根据权利要求1所述的一种道桥施工用测距仪支撑装置，其特征在于：所述脚垫(1)固定安装在支撑架(9)底部。3.根据权利要求1所述的一种道桥施工用测距仪支撑装置，其特征在于：所述防护套(2)采用套设方式紧密套设在支撑架(9)下端。4.根据权利要求1所述的一种道桥施工用测距仪支撑装置，其特征在于：所述角度调节器(4)、锁紧器(5)、转轴(6)连接在同一模块上。5.根据权利要求1所述的一种道桥施工用测距仪支撑装置，其特征在于：所述放置台(7)通过转轴(6)进行左右活动。6.根据权利要求1所述的一种道桥施工用测距仪支撑装置，其特征在于：所述紧固架(10)的长度等于支撑架(9)与固定杆(3)之间的长度。2CN108468929A说明书1/3页一种道桥施工用测距仪支撑装置技术领域[0001]本发明是一种道桥施工用测距仪支撑装置，属于支撑设备技术领域。背景技术[0002]支撑装置的定位非常重要。三脚架按照材质分类可以分为木质、高强塑料材质，合金材料、钢铁材料、火山石、碳纤维等多种。[0003]现有技术公开了申请号为：201721048062.5的一种测距仪支撑装置，包括磁性支座、可相对于磁性支座转动的转轴和用以固定支撑测距仪的支撑杆，所述磁性支座的上部开设有卡槽，卡槽沿水平方向贯穿磁性支座，转轴水平卡在卡槽内，支撑杆竖直固定在转轴的顶部，所述支撑杆的外表面设置有外螺纹。本发明结构简单、携带方便、使用便捷、易于维护，通过将磁性支座吸附在某一固定物体上，能够对测距仪的位置进行固定，然后通过转动转轴，能够调节测量角度以使测距仪对准被测物体，对被测物体进行测量，不仅安装拆卸方便，也提高了测距仪的测量精度。但是其不足之处在于现有技术中无法对测距仪安装座的角度进行调节，使其无法测量离水平面较高的道桥，使用具有局限性。发明内容[0004]针对现有技术存在的不足，本发明目的是提供一种道桥施工用测距仪支撑装置，以解决现有技术中无法对测距仪安装座的角度进行调节，使其无法测
