一种附着式升降高空作业装置.pdf

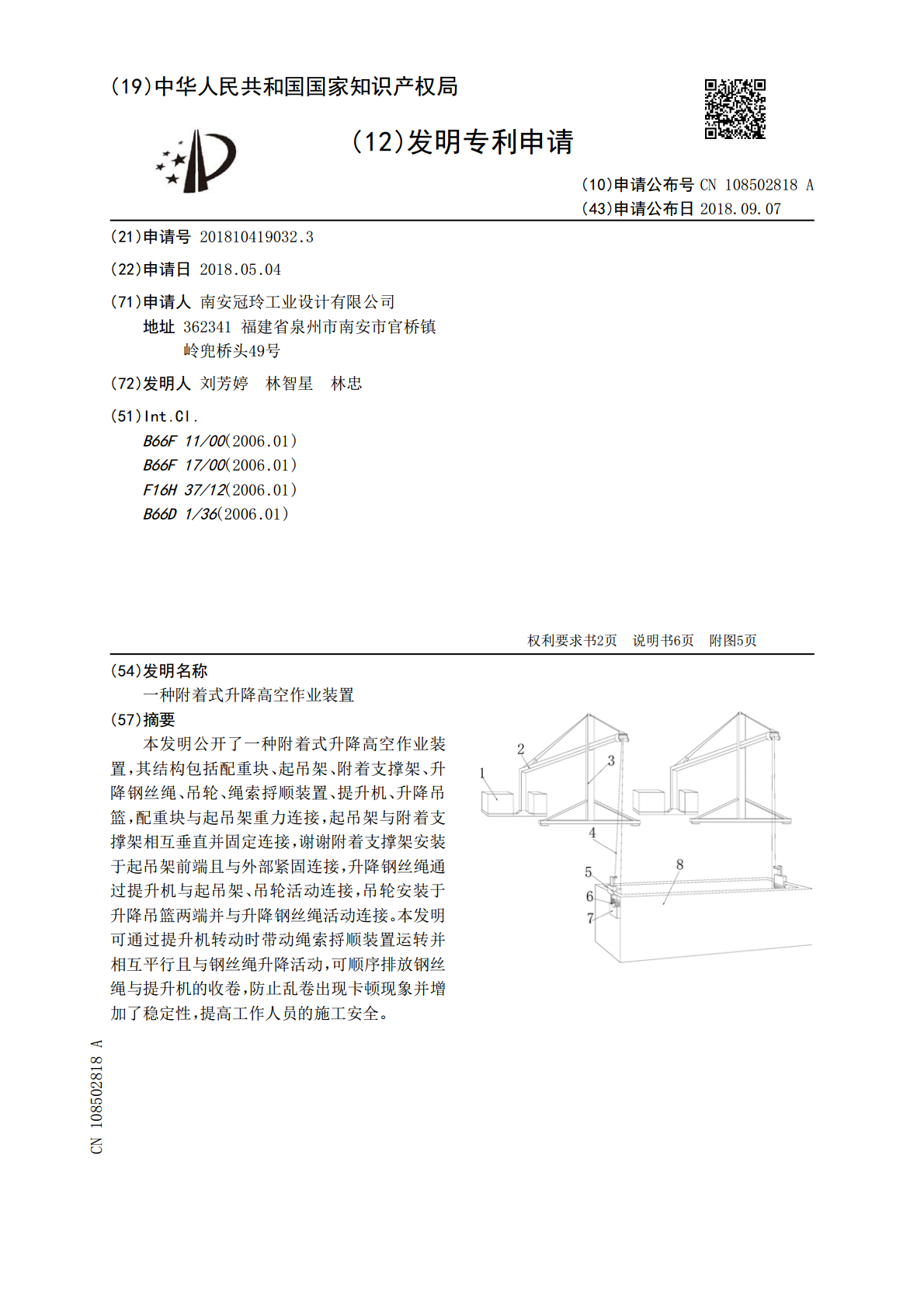

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108502818A(43)申请公布日2018.09.07(21)申请号201810419032.3(22)申请日2018.05.04(71)申请人南安冠玲工业设计有限公司地址362341福建省泉州市南安市官桥镇岭兜桥头49号(72)发明人刘芳婷林智星林忠(51)Int.Cl.B66F11/00(2006.01)B66F17/00(2006.01)F16H37/12(2006.01)B66D1/36(2006.01)权利要求书2页说明书6页附图5页(54)发明名称一种附着式升降高空作业装置(57)摘要本发明公开了一种附着式升降高空作业装置，其结构包括配重块、起吊架、附着支撑架、升降钢丝绳、吊轮、绳索捋顺装置、提升机、升降吊篮，配重块与起吊架重力连接，起吊架与附着支撑架相互垂直并固定连接，谢谢附着支撑架安装于起吊架前端且与外部紧固连接，升降钢丝绳通过提升机与起吊架、吊轮活动连接，吊轮安装于升降吊篮两端并与升降钢丝绳活动连接。本发明可通过提升机转动时带动绳索捋顺装置运转并相互平行且与钢丝绳升降活动，可顺序排放钢丝绳与提升机的收卷，防止乱卷出现卡顿现象并增加了稳定性，提高工作人员的施工安全。CN108502818ACN108502818A权利要求书1/2页1.一种附着式升降高空作业装置，其结构包括配重块(1)、起吊架(2)、附着支撑架(3)、升降钢丝绳(4)、吊轮(5)、绳索捋顺装置(6)、提升机(7)、升降吊篮(8)，其特征在于：所述配重块(1)与起吊架(2)重力连接，所述起吊架(2)与附着支撑架(3)相互垂直并固定连接，谢谢附着支撑架(3)安装于起吊架(2)前端且与外部紧固连接，所述升降钢丝绳(4)通过提升机(7)与起吊架(2)、吊轮(5)活动连接，所述吊轮(5)安装于升降吊篮(8)两端并与升降钢丝绳(4)活动连接，所述绳索捋顺装置(6)连接升降钢丝绳(4)于提升机(7)上且滚动连接，所述提升机(7)与升降钢丝绳(4)活动连接并安装于升降吊篮(8)两端，所述升降吊篮(8)为长方体结构通过升降钢丝绳(4)升降连接；所述绳索捋顺装置(6)包括传动机构(60)、压力推动装置(61)、摆动装置(62)、推拉机构(63)、电磁阀顶动装置(64)、升降机构(65)、升降排线装置(66)，所述传动机构(60)安装于绳索捋顺装置(6)内侧并与提升机(7)滚动连接，所述压力推动装置(61)设于传动机构(60)左下部并皮带连接，所述摆动装置(62)通过压力推动装置(61)与推拉机构(63)活动连接，所述推拉机构(63)设于推拉机构(63)底部且拉动连接，所述电磁阀顶动装置(64)通过推拉机构(63)与升降机构(65)顶动连接，所述升降机构(65)连接升降排线装置(66)于左侧，所述升降排线装置(66)安装于绳索捋顺装置(6)中部并与升降钢丝绳(4)滚动连接。2.根据权利要求1所述的一种附着式升降高空作业装置，其特征在于：所述传动机构(60)包括动力齿轮(6001)、固定轴承架(6002)、第二固定轴承(6003)、传动锥齿轮(6004)、锥齿轮轴(6005)、推动杆(6006)、传动齿轮(6007)、转动轴(6008)、第三固定轴承架(6009)，所述动力齿轮(6001)与提升机(7)滚动连接并设于固定轴承架(6002)上部且与第二固定轴承(6003)齿轮连接，所述固定轴承架(6002)连接动力齿轮(6001)于绳索捋顺装置(6)外部，所述第二固定轴承(6003)与固定轴承架(6002)相互垂直，所述传动锥齿轮(6004)通过杆分别安装于第二固定轴承(6003)两端，所述锥齿轮轴(6005)设于传动锥齿轮(6004)左端并齿轮连接，所述推动杆(6006)连接锥齿轮轴(6005)于传动齿轮(6007)上并推动连接，所述传动齿轮(6007)分别装设于锥齿轮轴(6005)两端并与推动杆(6006)相连接，所述转动轴(6008)设于锥齿轮轴(6005)左端且与传动齿轮(6007)滚动连接，所述第三固定轴承架(6009)安装于转动轴(6008)两端且与绳索捋顺装置(6)内壁固定连接。3.根据权利要求1所述的一种附着式升降高空作业装置，其特征在于：所述压力推动装置(61)包括轮架(6101)、配合转轮(6102)、传动皮带(6103)、辅助滚动轮(6104)、第二轮架(6105)、第二传动齿轮(6106)、第二传动皮带(6107)、动力输出齿轮(6108)、动力皮带轮(6109)、衔接杆(6110)、压力齿轮(6111)、压力杆(6112)，所述轮架(6101)设于转动轴(6008)上部并固定于绳索捋顺装置(6)内壁上，所述配合转轮(6102)连接轮架(6101)于左端，所述传动皮带
