一种环保分离回收机器.pdf

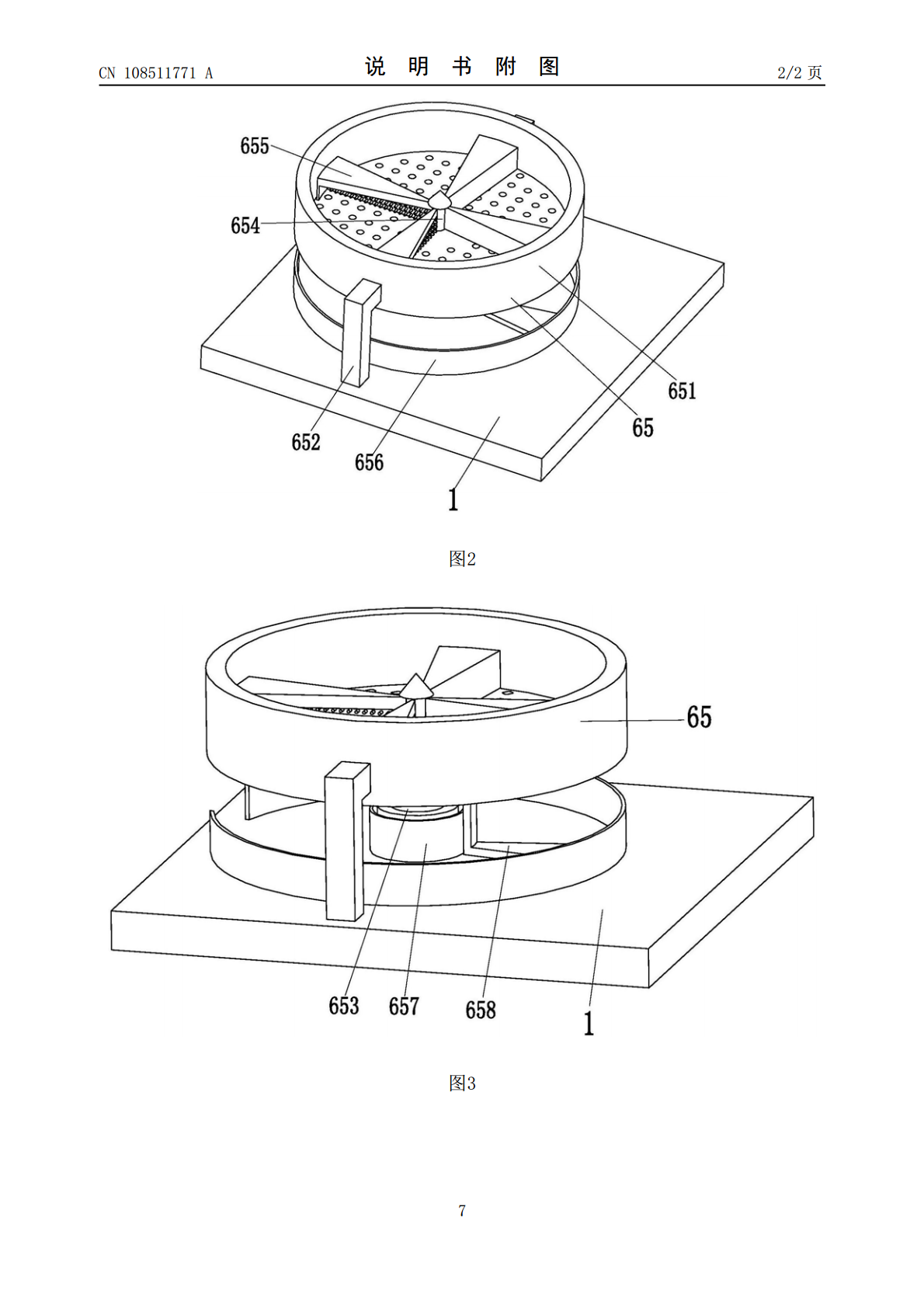

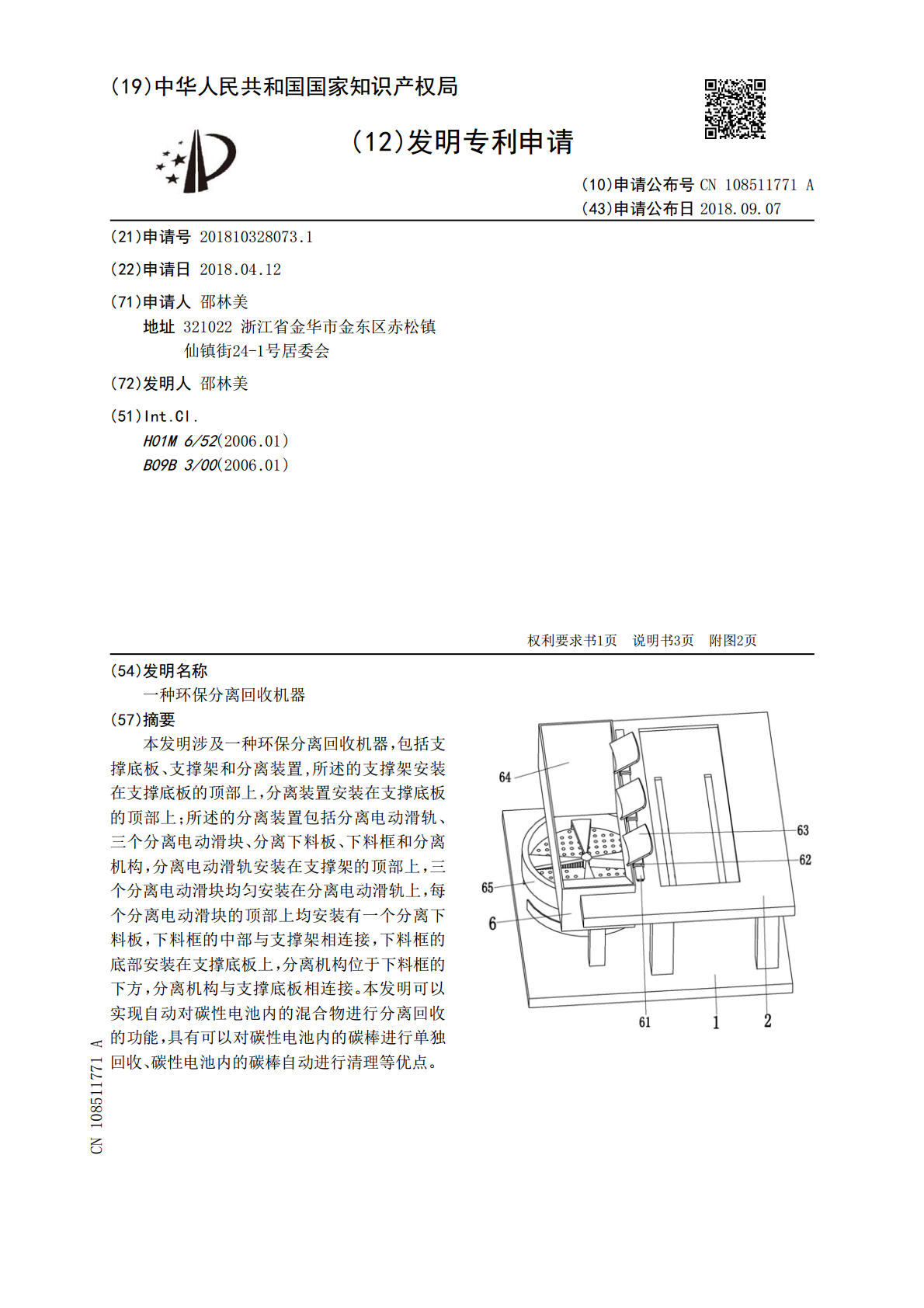

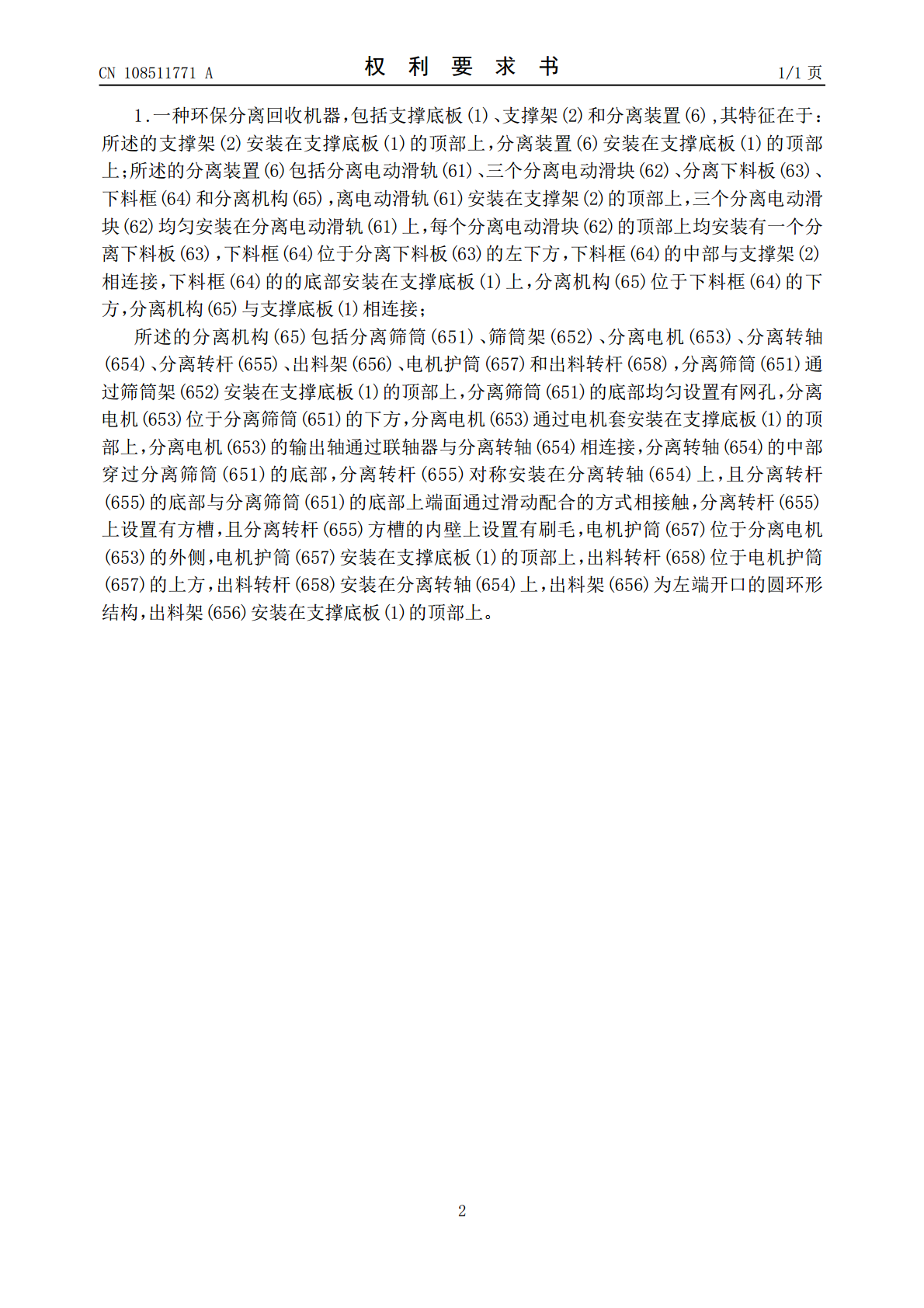

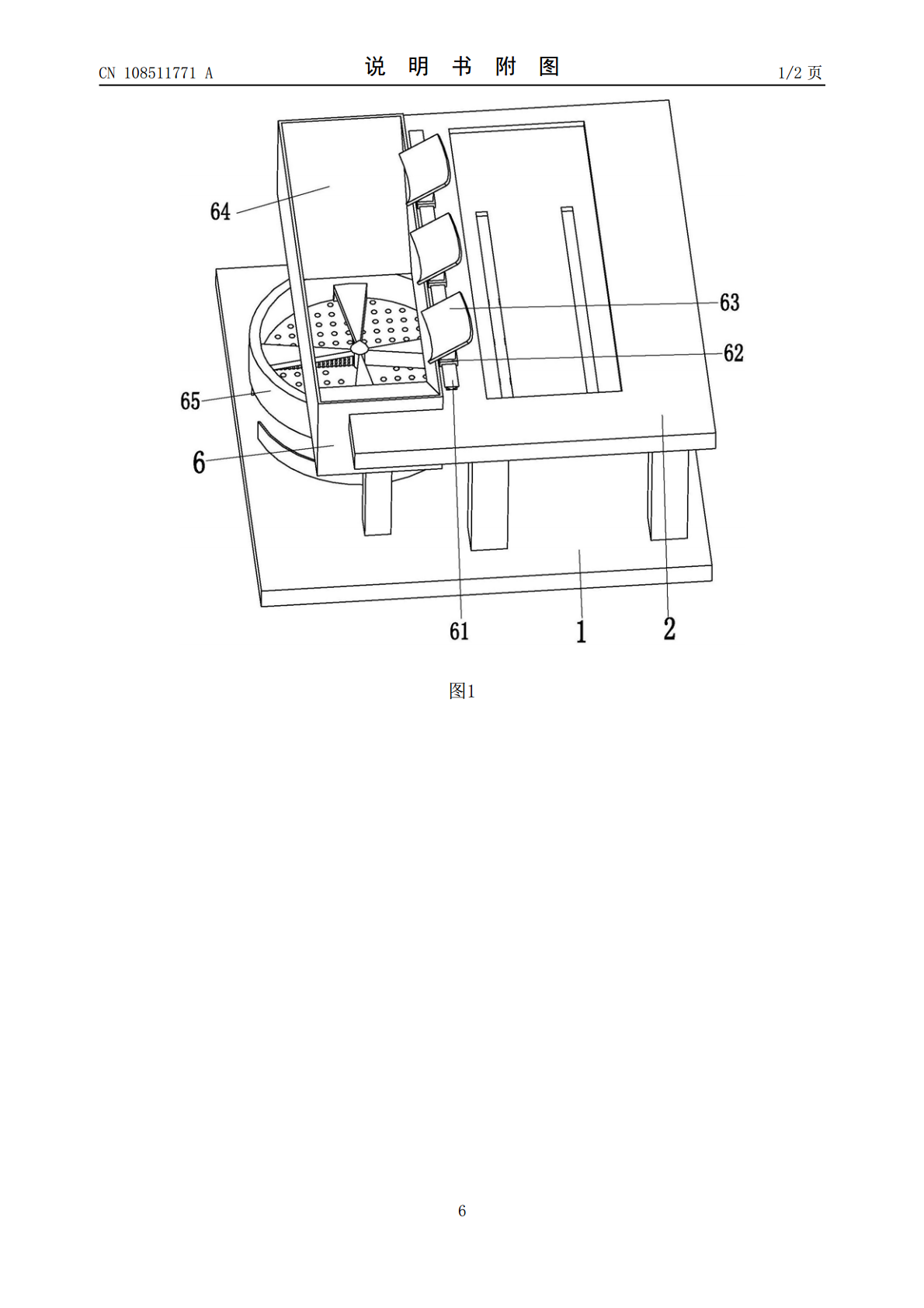

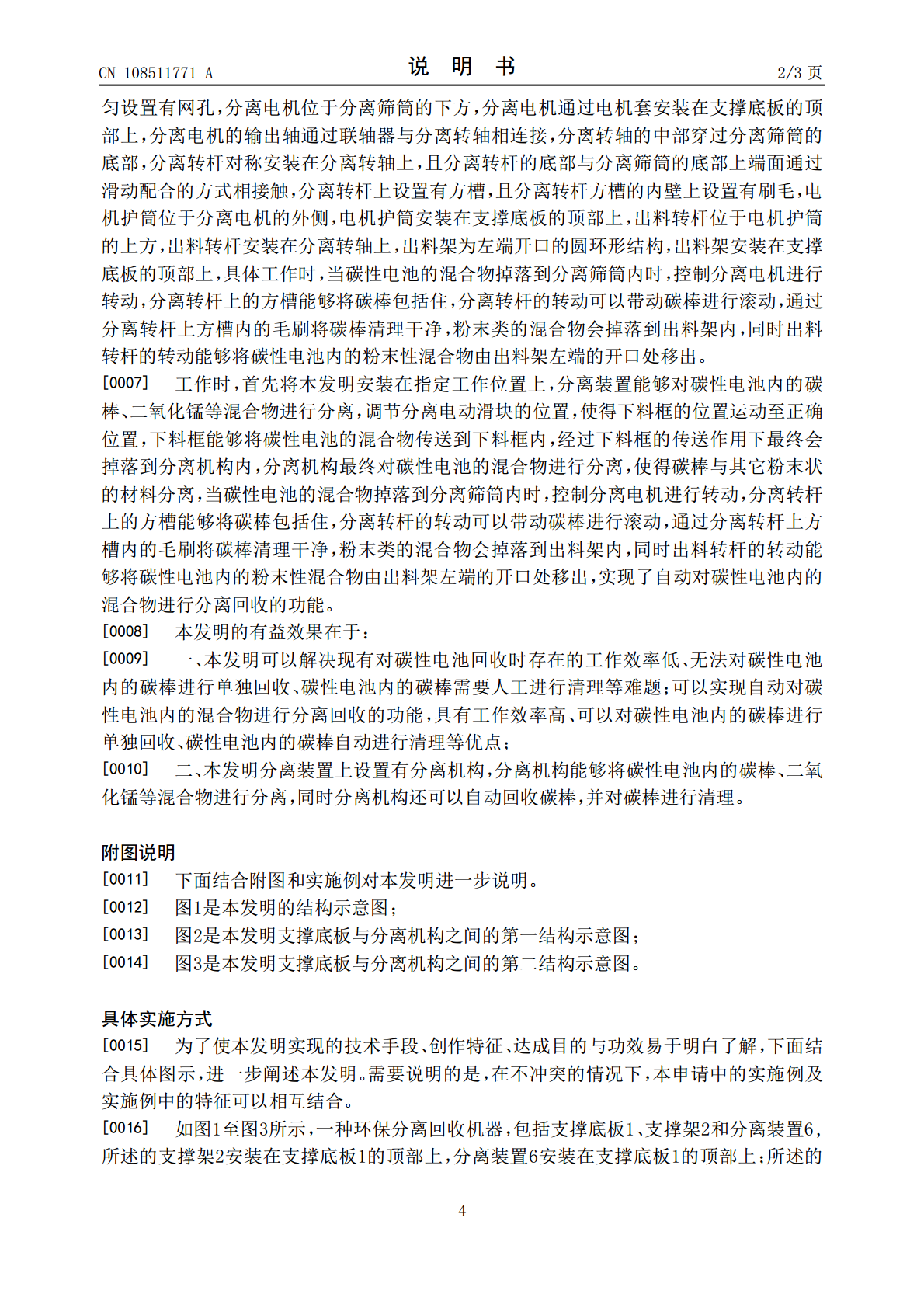

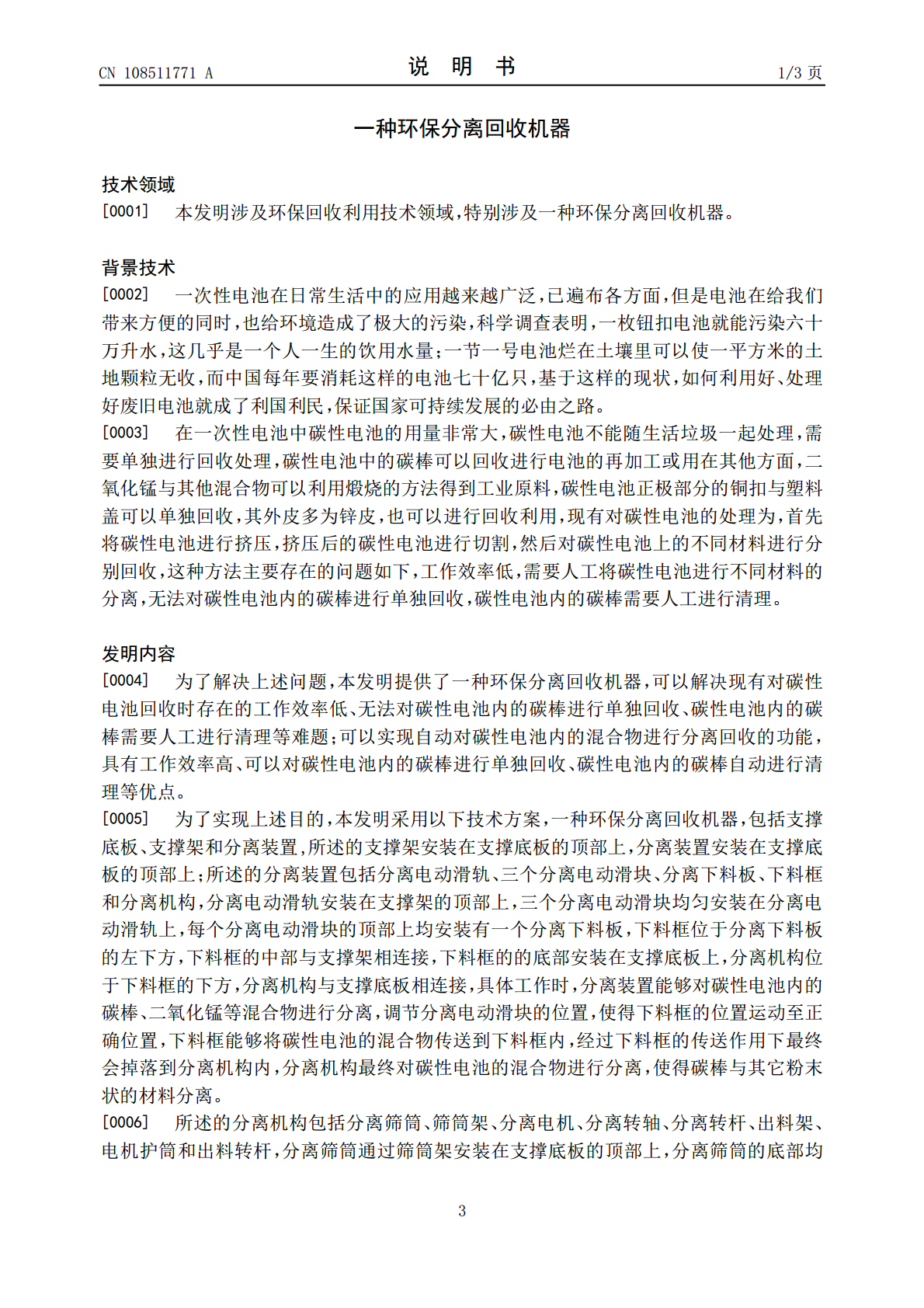

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108511771A(43)申请公布日2018.09.07(21)申请号201810328073.1(22)申请日2018.04.12(71)申请人邵林美地址321022浙江省金华市金东区赤松镇仙镇街24-1号居委会(72)发明人邵林美(51)Int.Cl.H01M6/52(2006.01)B09B3/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种环保分离回收机器(57)摘要本发明涉及一种环保分离回收机器，包括支撑底板、支撑架和分离装置,所述的支撑架安装在支撑底板的顶部上，分离装置安装在支撑底板的顶部上；所述的分离装置包括分离电动滑轨、三个分离电动滑块、分离下料板、下料框和分离机构，分离电动滑轨安装在支撑架的顶部上，三个分离电动滑块均匀安装在分离电动滑轨上，每个分离电动滑块的顶部上均安装有一个分离下料板，下料框的中部与支撑架相连接，下料框的底部安装在支撑底板上，分离机构位于下料框的下方，分离机构与支撑底板相连接。本发明可以实现自动对碳性电池内的混合物进行分离回收的功能，具有可以对碳性电池内的碳棒进行单独回收、碳性电池内的碳棒自动进行清理等优点。CN108511771ACN108511771A权利要求书1/1页1.一种环保分离回收机器，包括支撑底板(1)、支撑架(2)和分离装置(6),其特征在于：所述的支撑架(2)安装在支撑底板(1)的顶部上，分离装置(6)安装在支撑底板(1)的顶部上；所述的分离装置(6)包括分离电动滑轨(61)、三个分离电动滑块(62)、分离下料板(63)、下料框(64)和分离机构(65)，离电动滑轨(61)安装在支撑架(2)的顶部上，三个分离电动滑块(62)均匀安装在分离电动滑轨(61)上，每个分离电动滑块(62)的顶部上均安装有一个分离下料板(63)，下料框(64)位于分离下料板(63)的左下方，下料框(64)的中部与支撑架(2)相连接，下料框(64)的的底部安装在支撑底板(1)上，分离机构(65)位于下料框(64)的下方，分离机构(65)与支撑底板(1)相连接；所述的分离机构(65)包括分离筛筒(651)、筛筒架(652)、分离电机(653)、分离转轴(654)、分离转杆(655)、出料架(656)、电机护筒(657)和出料转杆(658)，分离筛筒(651)通过筛筒架(652)安装在支撑底板(1)的顶部上，分离筛筒(651)的底部均匀设置有网孔，分离电机(653)位于分离筛筒(651)的下方，分离电机(653)通过电机套安装在支撑底板(1)的顶部上，分离电机(653)的输出轴通过联轴器与分离转轴(654)相连接，分离转轴(654)的中部穿过分离筛筒(651)的底部，分离转杆(655)对称安装在分离转轴(654)上，且分离转杆(655)的底部与分离筛筒(651)的底部上端面通过滑动配合的方式相接触，分离转杆(655)上设置有方槽，且分离转杆(655)方槽的内壁上设置有刷毛，电机护筒(657)位于分离电机(653)的外侧，电机护筒(657)安装在支撑底板(1)的顶部上，出料转杆(658)位于电机护筒(657)的上方，出料转杆(658)安装在分离转轴(654)上，出料架(656)为左端开口的圆环形结构，出料架(656)安装在支撑底板(1)的顶部上。2CN108511771A说明书1/3页一种环保分离回收机器技术领域[0001]本发明涉及环保回收利用技术领域，特别涉及一种环保分离回收机器。背景技术[0002]一次性电池在日常生活中的应用越来越广泛，已遍布各方面，但是电池在给我们带来方便的同时，也给环境造成了极大的污染，科学调查表明，一枚钮扣电池就能污染六十万升水，这几乎是一个人一生的饮用水量；一节一号电池烂在土壤里可以使一平方米的土地颗粒无收，而中国每年要消耗这样的电池七十亿只，基于这样的现状，如何利用好、处理好废旧电池就成了利国利民，保证国家可持续发展的必由之路。[0003]在一次性电池中碳性电池的用量非常大，碳性电池不能随生活垃圾一起处理，需要单独进行回收处理，碳性电池中的碳棒可以回收进行电池的再加工或用在其他方面，二氧化锰与其他混合物可以利用煅烧的方法得到工业原料，碳性电池正极部分的铜扣与塑料盖可以单独回收，其外皮多为锌皮，也可以进行回收利用，现有对碳性电池的处理为，首先将碳性电池进行挤压，挤压后的碳性电池进行切割，然后对碳性电池上的不同材料进行分别回收，这种方法主要存在的问题如下，工作效率低，需要人工将碳性电池进行不同材料的分离，无法对碳性电池内的碳棒进行单独回收，碳性电池内的碳棒需要人工进行清理。发明内容[0004]为了解决上述问题，本发明提供了一种环保分离回收机器，可以解决现有对碳性电池回收时存
