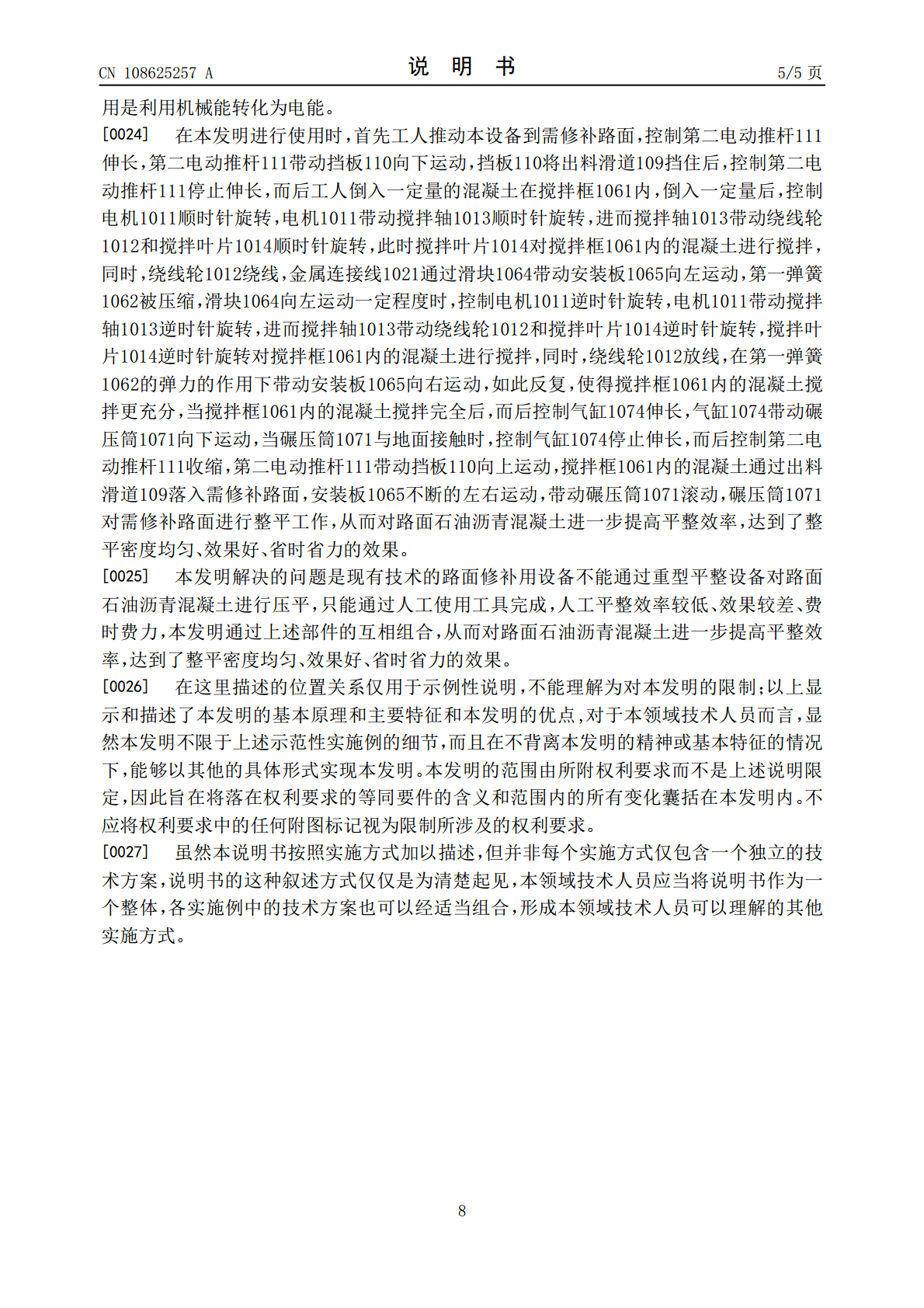

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108625257A(43)申请公布日2018.10.09(21)申请号201810499563.8(22)申请日2018.05.23(71)申请人谢燕玲地址362100福建省泉州市惠安县迎宾东路第一高新技术孵化基地(72)发明人谢燕玲(51)Int.Cl.E01C19/24(2006.01)权利要求书2页说明书5页附图2页(54)发明名称一种路面修补用石油沥青混凝土平整设备(57)摘要本发明公开了一种路面修补用石油沥青混凝土平整设备,其结构包括自动压实整平机构、控制开关、电源线、蓄电池、推手、移动滑轮、整平板、支撑架、压实辊,所述支撑架设有两个,所述支撑架固定焊接于括自动压实整平机构左右两端,且通过螺栓加固连接,所述整平板固定焊接于自动压实整平机构底部,且两者相配合活动连接,本发明实现了控制气缸停止伸长,而后控制第二电动推杆收缩,第二电动推杆带动挡板向上运动,搅拌框内的混凝土通过出料滑道落入需修补路面,安装板不断的左右运动,带动碾压筒滚动,碾压筒对需修补路面进行整平工作,从而对路面石油沥青混凝土进一步提高平整效率,达到了整平密度均匀、效果好、省时省力的效果。CN108625257ACN108625257A权利要求书1/2页1.一种路面修补用石油沥青混凝土平整设备,其结构包括自动压实整平机构(1)、控制开关(2)、电源线(3)、蓄电池(4)、推手(5)、移动滑轮(6)、整平板(7)、支撑架(8)、压实辊(9),其特征在于:所述支撑架(8)设有两个,所述支撑架(8)固定焊接于括自动压实整平机构(1)左右两端,且通过螺栓加固连接,所述整平板(7)固定焊接于自动压实整平机构(1)底部,且两者相配合活动连接,所述移动滑轮(6)设有两个,且固定焊接于支撑架(8)底部,所述压实辊(9)固定设于支撑架(8)右侧,且通过连接部件加固连接,所述推手(5)固定焊接于支撑架(8)左侧,且通过螺栓加固连接,所述蓄电池(4)固定焊接于撑架(8)顶端,且与自动压实整平机构(1)焊接在一起,所述控制开关(2)固定焊接于推手(5)右侧,且通过定位销固定连接,所述电源线(3)分别连接于控制开关(2)与蓄电池(4)之间,所述控制开关(2)与蓄电池(4)电连接;所述自动压实整平机构(1)由传动搅拌机构(101)、滑轮连接机构(102)、活动框架(103)、第一电动推杆(104)、压板(105)、滑动平移机构(106)、整平碾压机构(107)、震荡机构(108)、出料滑道(109)、挡板(110)、第二电动推杆(111)组成;所述第一电动推杆(104)上端固定焊接于活动框架(103)底部,且通过螺栓加固连接,所述压板(105)固定焊接于第一电动推杆(104)下端,且两者相配合活动连接,所述滑动平移机构(106)底部固定设于活动框架(103)内部底端,所述滑轮连接机构(102)固定设于活动框架(103)内部左侧,且与滑动平移机构(106)活动连接,所述传动搅拌机构(101)固定设于活动框架(103)内部顶端,且与滑轮连接机构(102)活动连接,所述出料滑道(109)固定焊接于活动框架(103)右侧,且两者为一体化成型结构,所述第二电动推杆(111)左侧固定焊接于活动框架(103)右侧中部,所述挡板(110)固定焊接于第二电动推杆(111)下端,且两者相配合活动连接,所述震荡机构(108)固定设于滑动平移机构(106)右侧,且两者相配合活动连接,所述整平碾压机构(107)固定设于滑动平移机构(106)下端,且两者相配合活动连接。2.根据权利要求1所述的一种路面修补用石油沥青混凝土平整设备,其特征在于:所述传动搅拌机构(101)由电机(1011)、绕线轮(1012)、搅拌轴(1013)、搅拌叶片(1014)组成,所述电机(1011)上端固定焊接于活动框架(103)内部顶端,且通过定位销固定连接,所述搅拌轴(1013)固定焊接于电机(1011)下端,且两者相配合活动连接,所述绕线轮(1012)固定嵌套于搅拌轴(1013)上端外表面,且两者之间轴心共线,所述搅拌叶片(1014)设有两个以上,所述搅拌叶片(1014)分别焊接于搅拌轴(1013)外表面,且两者相配合活动连接。3.根据权利要求1所述的一种路面修补用石油沥青混凝土平整设备,其特征在于:所述滑轮连接机构(102)由金属连接线(1021)、第一定滑轮(1022)、第一横向支撑架(1023)、第二横向支撑架(1024)、第二定滑轮(1025)组成,所述第一横向支撑架(1023)与第二横向支撑架(1024)尺寸一致,且从上到下依次垂直焊接于活动框架(103)内部左侧,所述第一定滑轮(1022)与第二定滑轮(1025)尺寸一致,且分别嵌入于第一横向支
