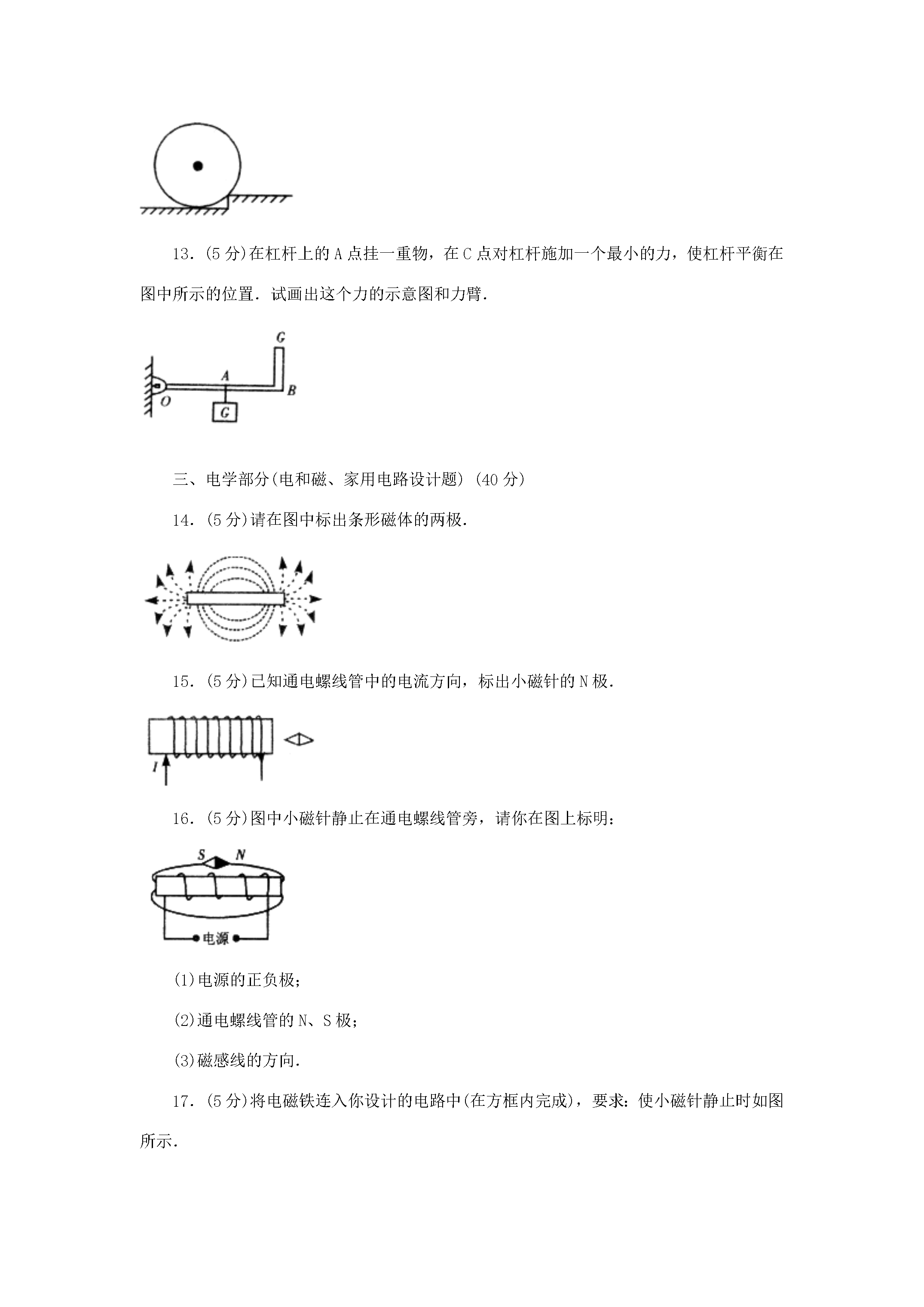

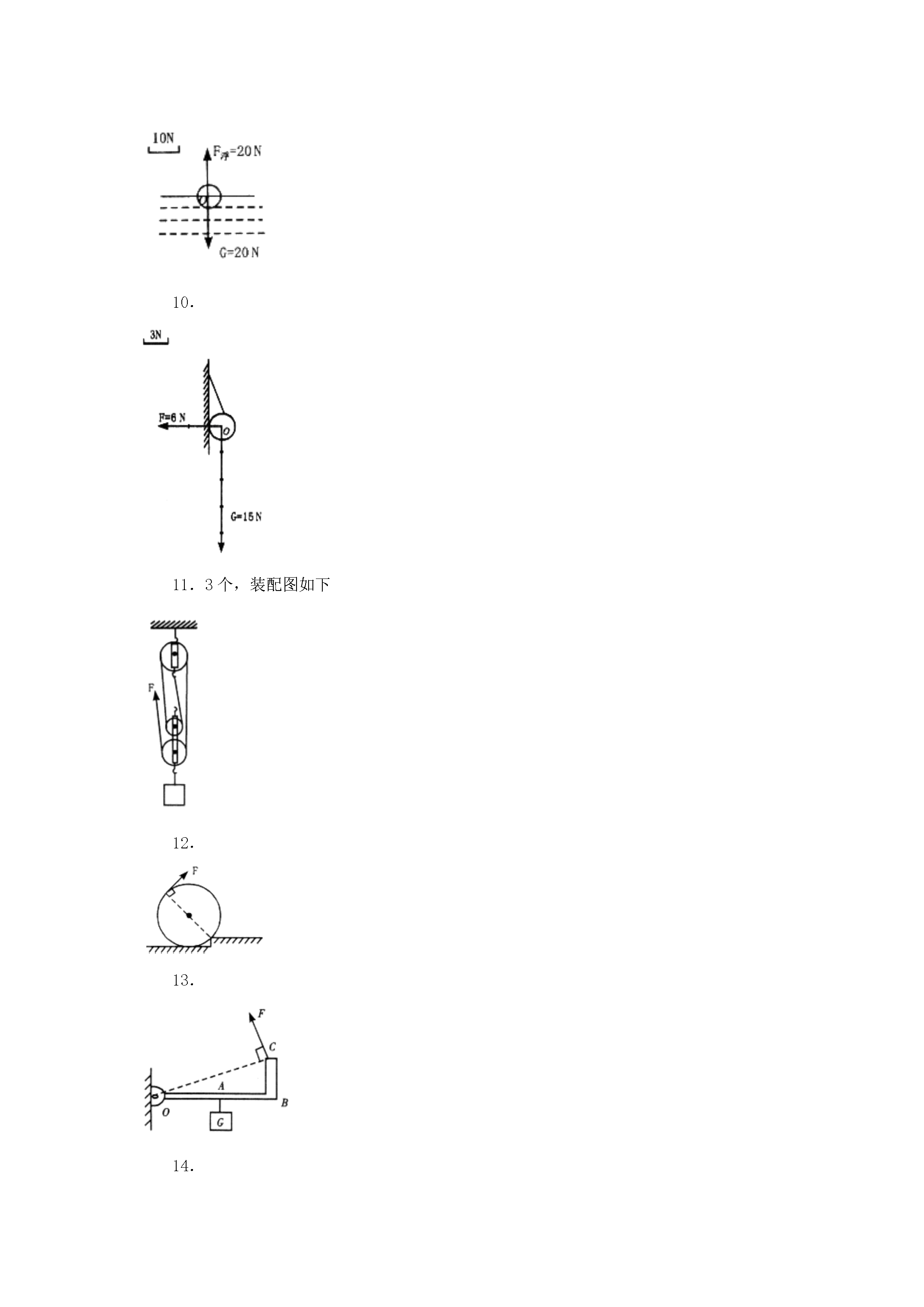

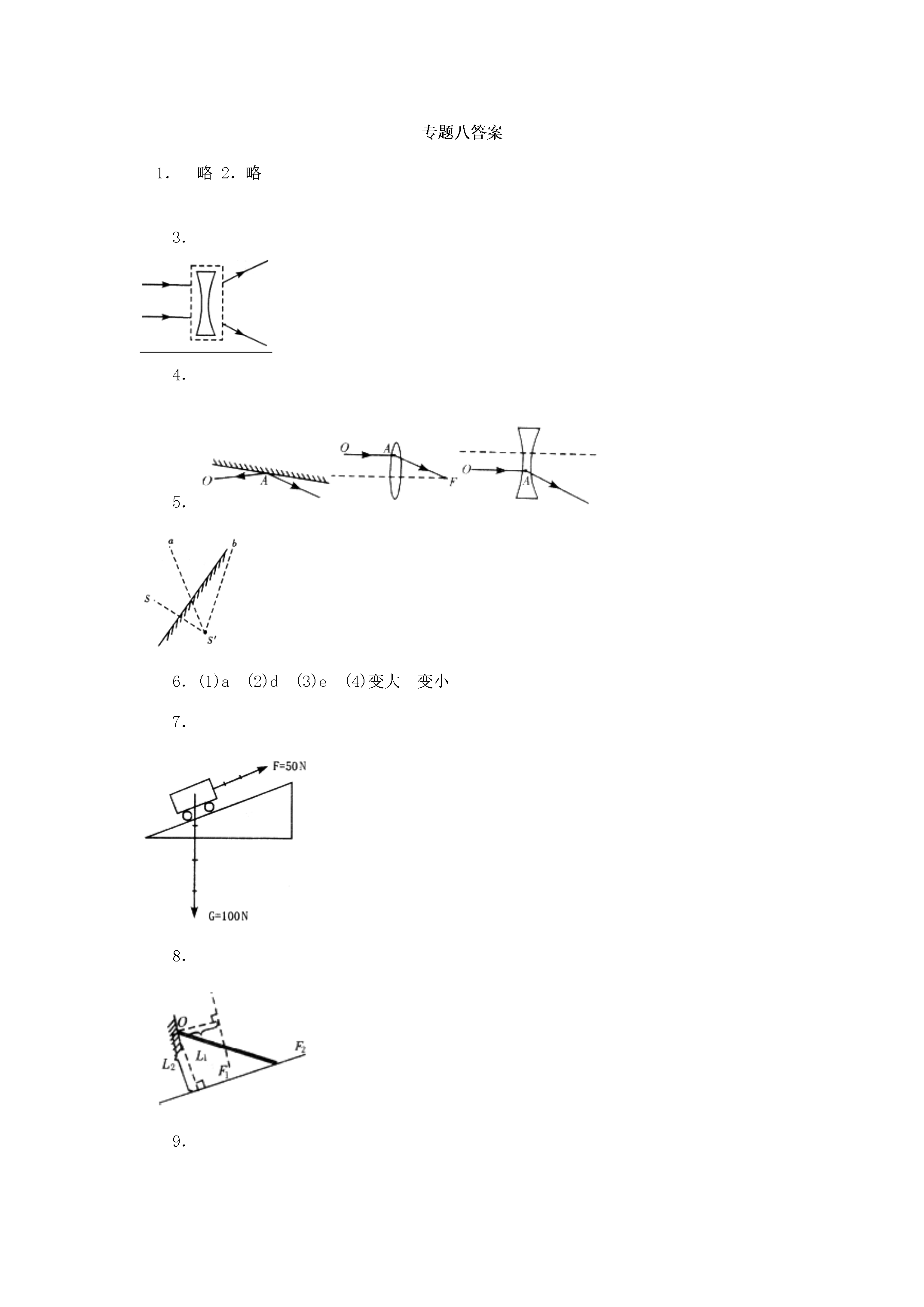

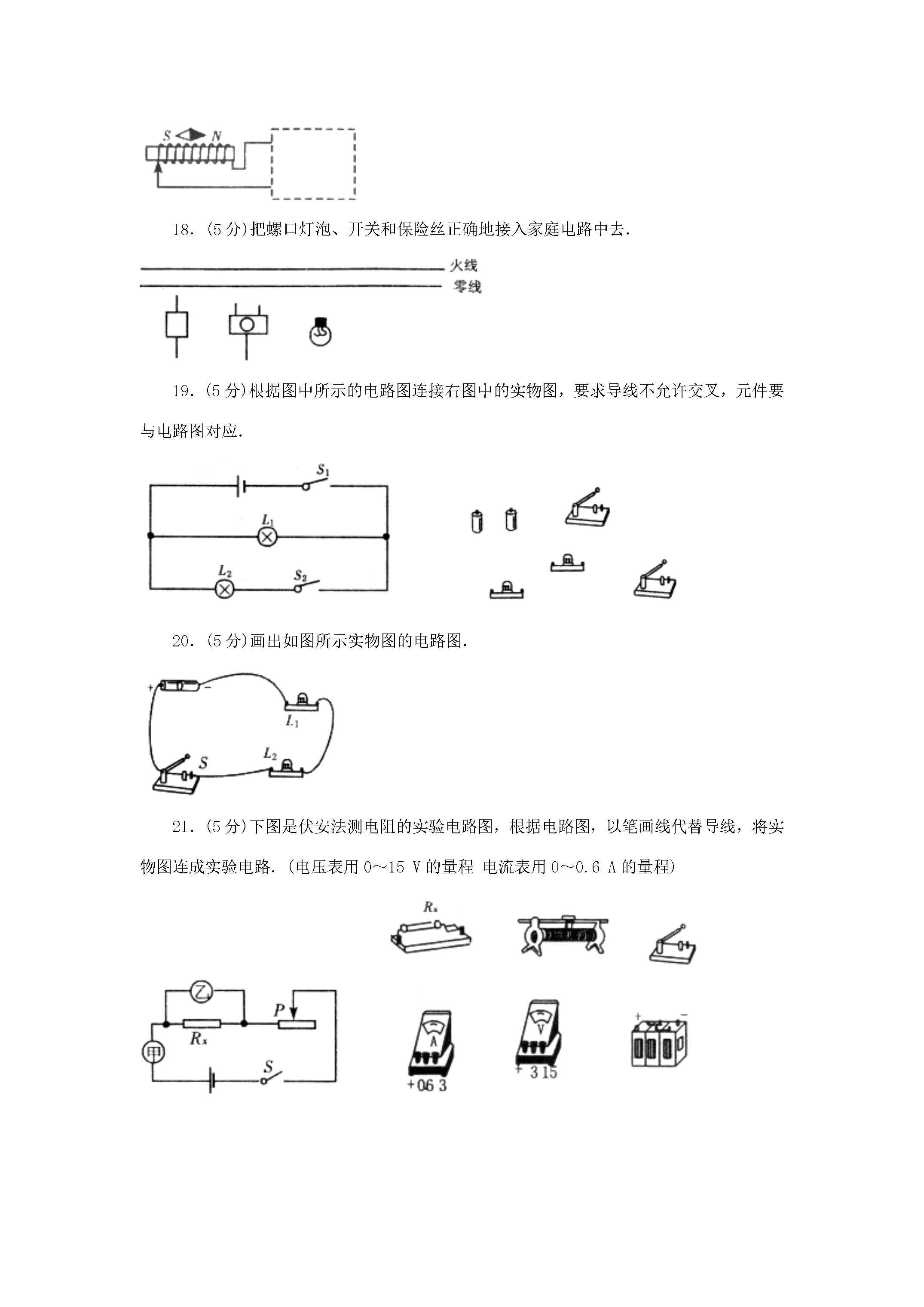

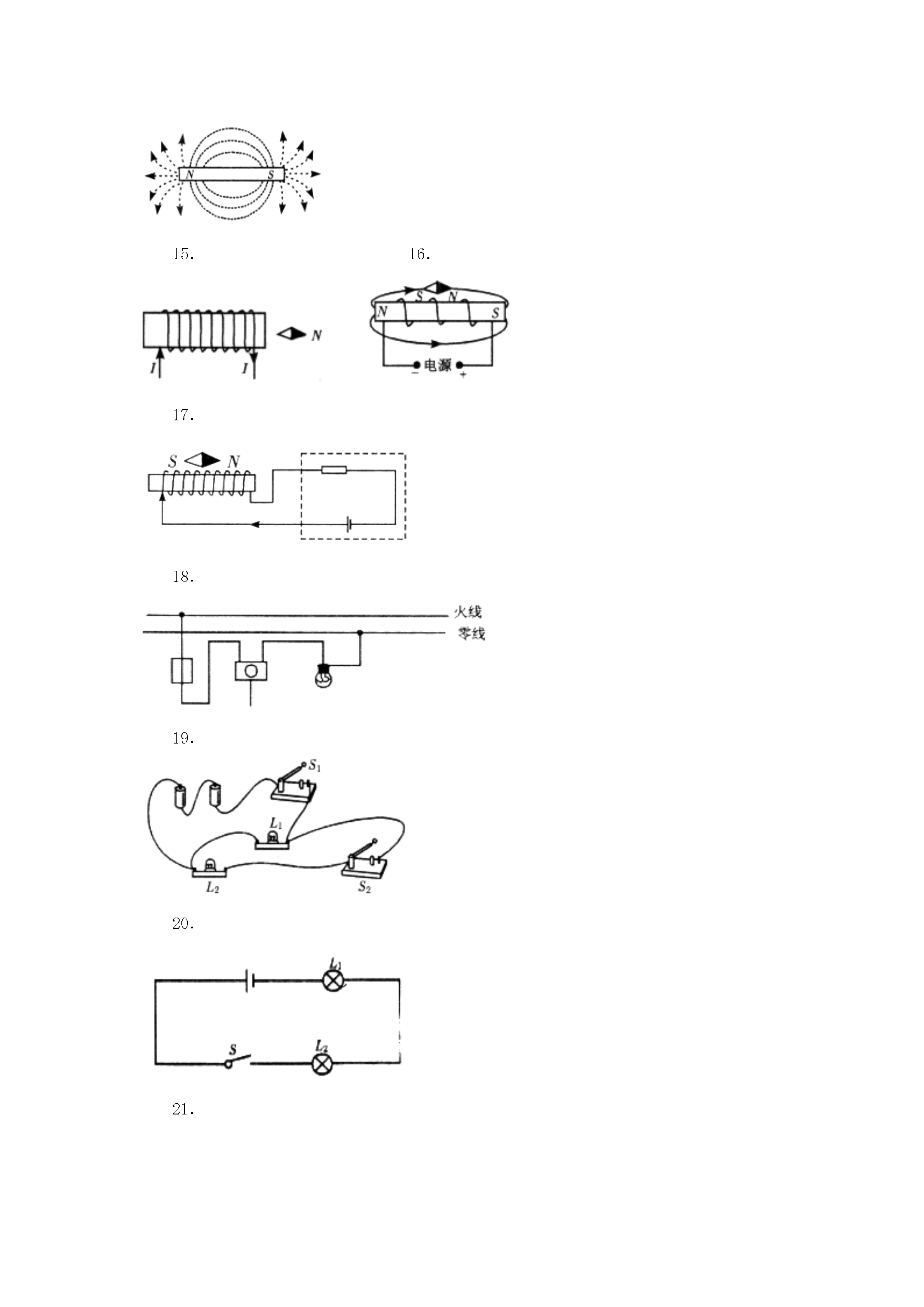

专题训练八作图题一、光学部分(25分)1．(4分)物体AB放在平面镜前AB的像．2．(3分)物体AB放在平面镜前画出能看到AB像的范围．3．(3分)在图中画出合适的透镜．4．(3分)利用三种不同的光学透镜改变光线OA的方向在图中画出合适的光学元件．5．(4分)图中S为发光点从它发出的两条光线经平面镜反射后的两条反射光线分别与虚线a、b重合根据平面镜成像规律在图中画出平面镜并找出S在平面镜里的像S′．6．(8分)在“观察凸透镜所成的像”的实验中保持凸透镜的位置不变先后把烛焰放在．a、b、c、d和e点如图所示同时调整光屏的位置那么(1)把烛焰放在______点图上出现的像最小；(2)把烛焰放在______点屏上出现的像最大；(3)把烛焰放在______点屏上不出现烛焰的像；(4)如果把烛焰从a点移到d点像到凸透镜的距离______像的大小______．(填“变大”“变小”或“不变”)二、力学部分(35分)7．(5分)沿斜面用50N的力拉重为100N的小车用力的图示法表示所受的拉力和重力．8．(5分)如图所示O是杠杆的支点画出力的力臂并用字母L表示．9．(5分)一个质量为2kg的木球漂浮在水面上用力的图示法画出木球静止时的受力情况．(g＝10N/kg)10．(5分)重15N的小球用细绳拴在墙上已知球对墙面的压力为6N用力的图示法画出小球受到的重力和墙受的压力．11．(5分)小强想把一货物吊到楼上去已知货物重1000N小强最大的拉力为300N如果使用滑轮组至少需要几个滑轮？如何装配？12．(5分)要想用一个最小的力推着一个圆筒越过障碍物试在图上画出此力的作用点和方向．13．(5分)在杠杆上的A点挂一重物在C点对杠杆施加一个最小的力使杠杆平衡在图中所示的位置．试画出这个力的示意图和力臂．三、电学部分(电和磁、家用电路设计题)(40分)14．(5分)请在图中标出条形磁体的两极．15．(5分)已知通电螺线管中的电流方向标出小磁针的N极．16．(5分)图中小磁针静止在通电螺线管旁请你在图上标明：(1)电源的正负极；(2)通电螺线管的N、S极；(3)磁感线的方向．17．(5分)将电磁铁连入你设计的电路中(在方框内完成)要求：使小磁针静止时如图所示．18．(5分)把螺口灯泡、开关和保险丝正确地接入家庭电路中去．19．(5分)根据图中所示的电路图连接右图中的实物图要求导线不允许交叉元件要与电路图对应．20．(5分)画出如图所示实物图的电路图．21．(5分)下图是伏安法测电阻的实验电路图根据电路图以笔画线代替导线将实物图连成实验电路．(电压表用0～15V的量程电流表用0～0.6A的量程)专题八答案1．略2．略3．4．5．6．(1)a(2)d(3)e(4)变大变小7．8．9．10．11．3个装配图如下12．13．14．15．16．17．18．19．20．21．
