中考物理专题训练 电学作图题-人教版初中九年级全册物理试题.doc

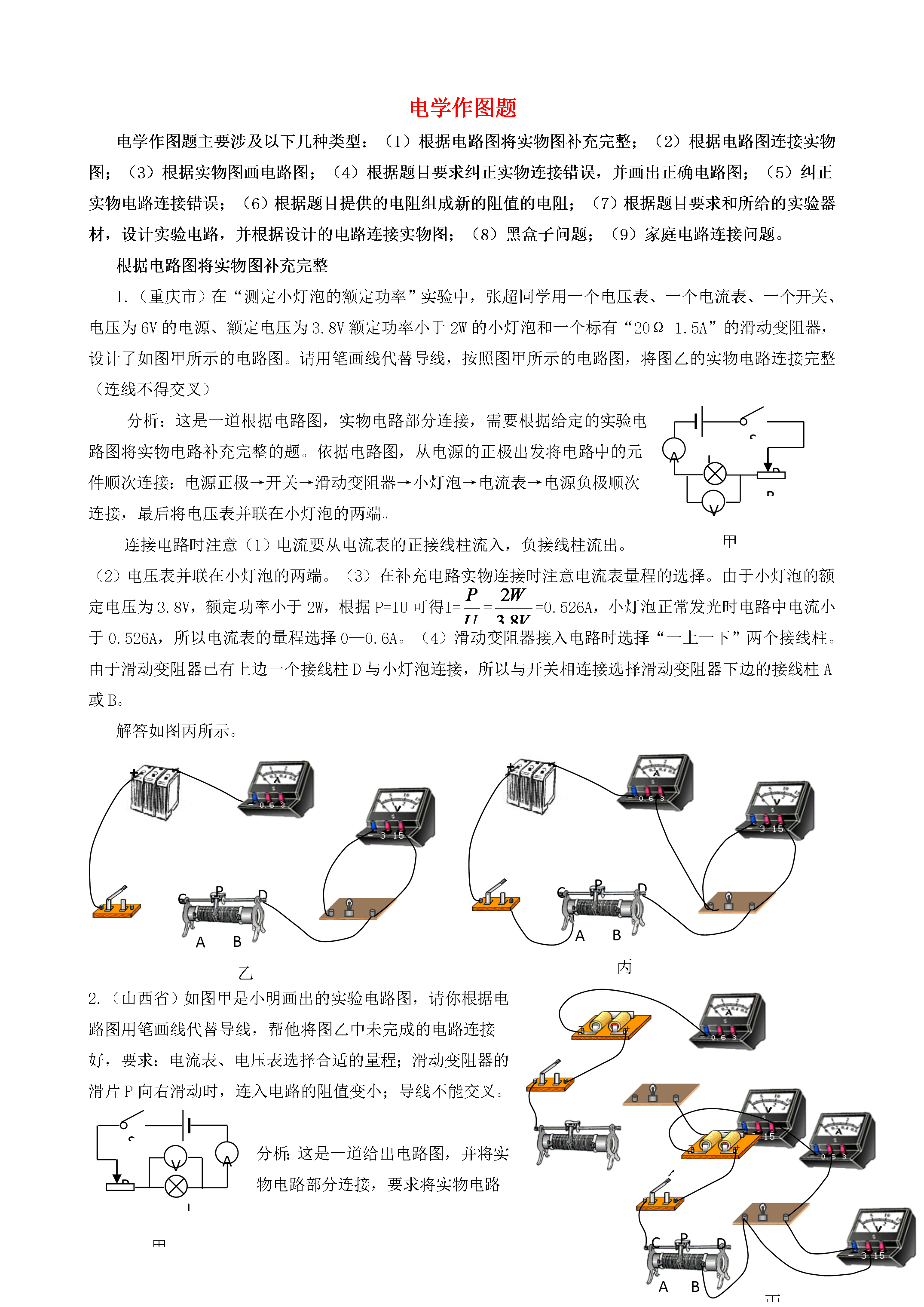

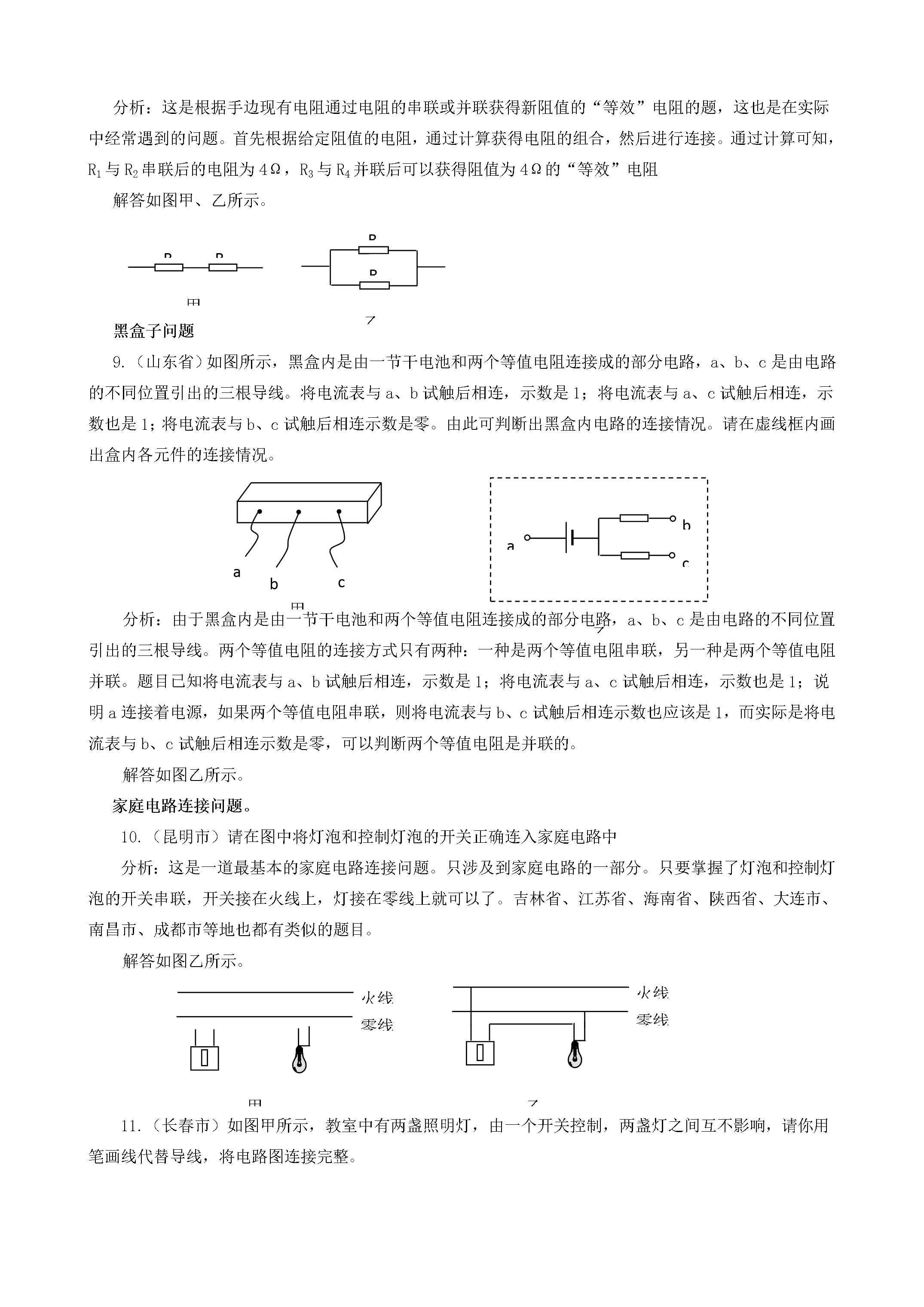

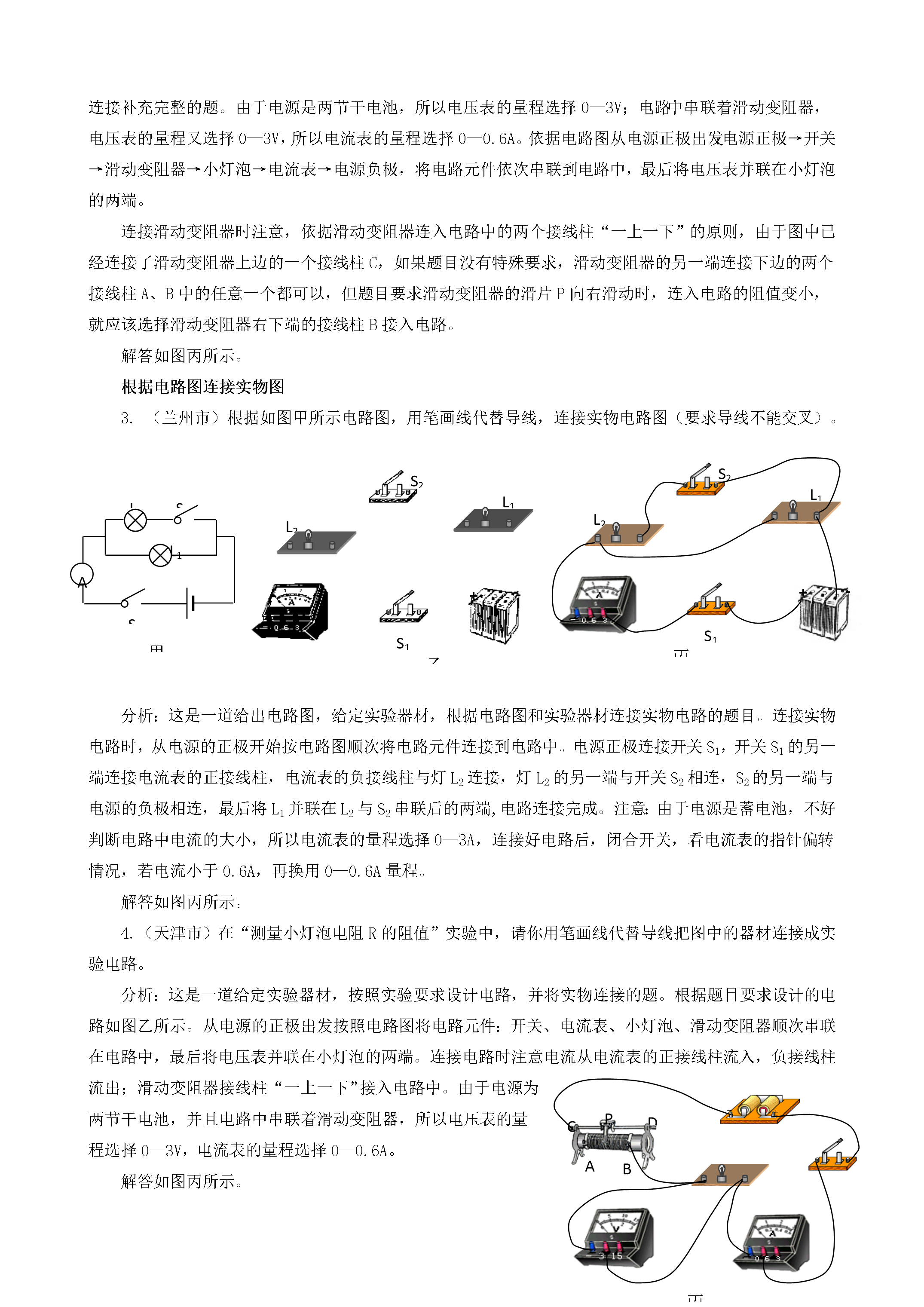

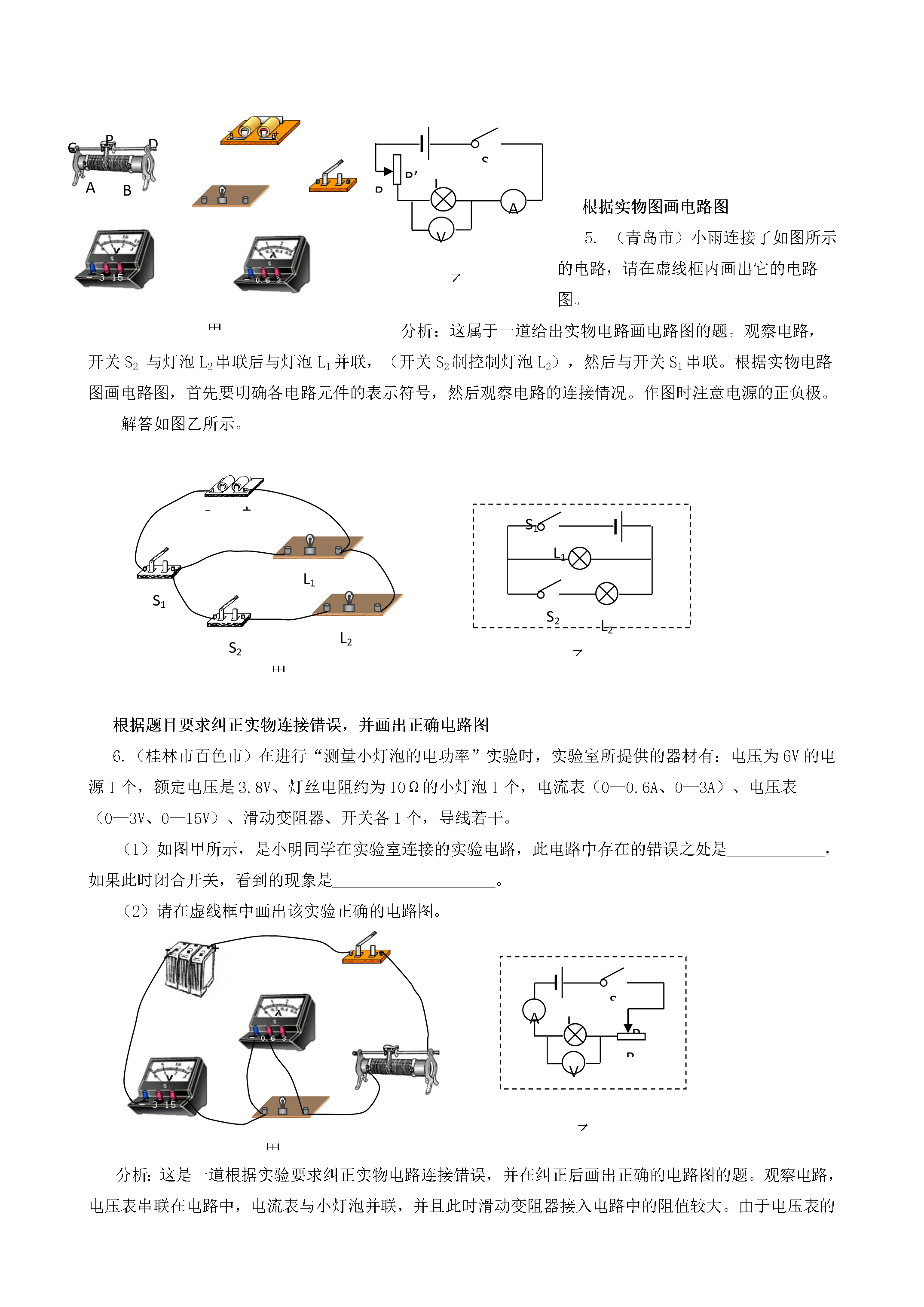

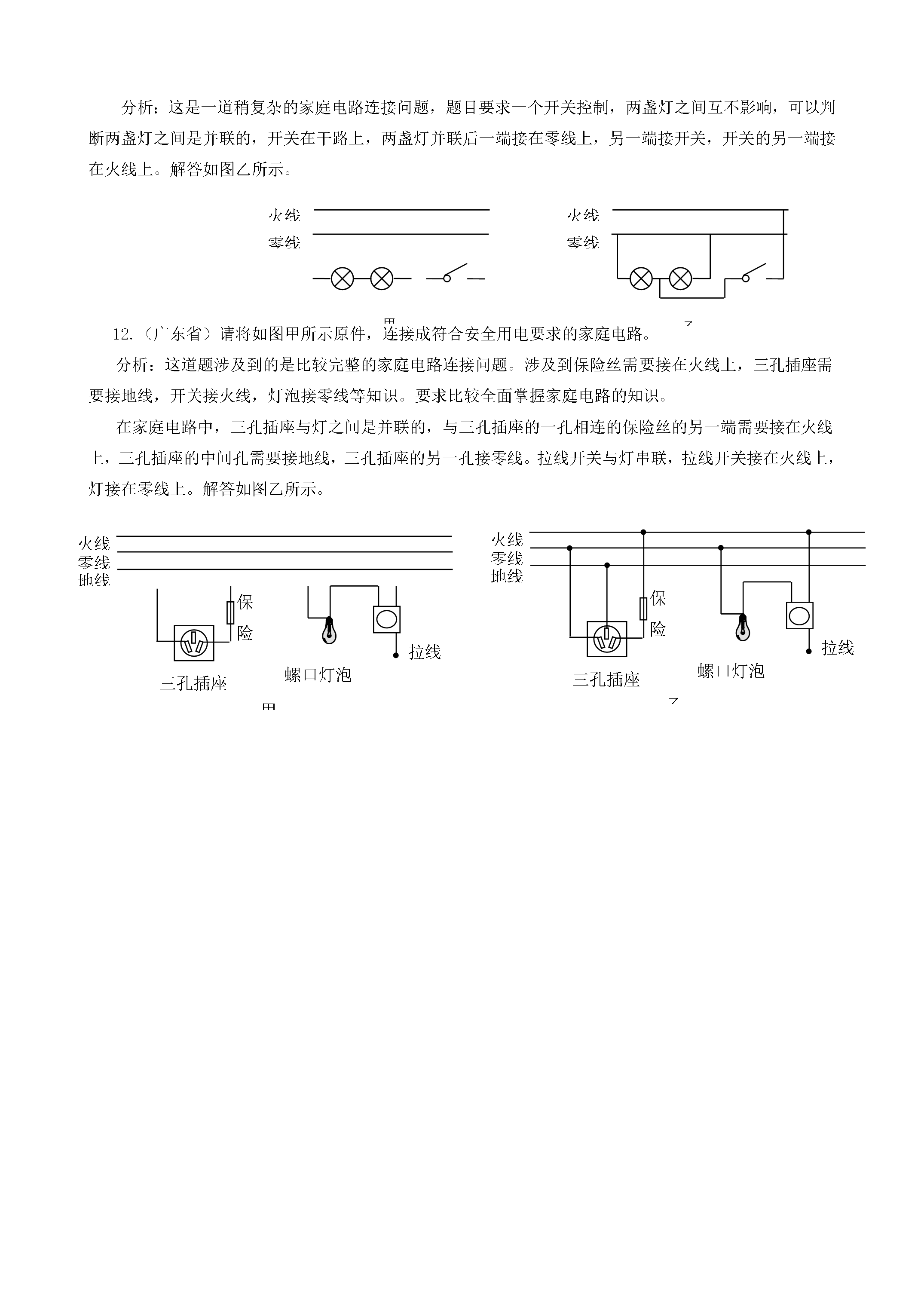

电学作图题电学作图题主要涉及以下几种类型：（1）根据电路图将实物图补充完整；（2）根据电路图连接实物图；（3）根据实物图画电路图；（4）根据题目要求纠正实物连接错误并画出正确电路图；（5）纠正实物电路连接错误；（6）根据题目提供的电阻组成新的阻值的电阻；（7）根据题目要求和所给的实验器材设计实验电路并根据设计的电路连接实物图；（8）黑盒子问题；（9）家庭电路连接问题。根据电路图将实物图补充完整A甲LRPSV1.（重庆市）在“测定小灯泡的额定功率”实验中张超同学用一个电压表、一个电流表、一个开关、电压为6V的电源、额定电压为3.8V额定功率小于2W的小灯泡和一个标有“20Ω1.5A”的滑动变阻器设计了如图甲所示的电路图。请用笔画线代替导线按照图甲所示的电路图将图乙的实物电路连接完整（连线不得交叉）分析：这是一道根据电路图实物电路部分连接需要根据给定的实验电路图将实物电路补充完整的题。依据电路图从电源的正极出发将电路中的元件顺次连接：电源正极→开关→滑动变阻器→小灯泡→电流表→电源负极顺次连接最后将电压表并联在小灯泡的两端。连接电路时注意（1）电流要从电流表的正接线柱流入负接线柱流出。（2）电压表并联在小灯泡的两端。（3）在补充电路实物连接时注意电流表量程的选择。由于小灯泡的额定电压为3.8V额定功率小于2W根据P=IU可得I===0.526A小灯泡正常发光时电路中电流小于0.526A所以电流表的量程选择0—0.6A。（4）滑动变阻器接入电路时选择“一上一下”两个接线柱。由于滑动变阻器已有上边一个接线柱D与小灯泡连接所以与开关相连接选择滑动变阻器下边的接线柱A或B。解答如图丙所示。+-ADBCP乙ADBCP丙+-乙2.（山西省）如图甲是小明画出的实验电路图请你根据电路图用笔画线代替导线帮他将图乙中未完成的电路连接好要求：电流表、电压表选择合适的量程；滑动变阻器的滑片P向右滑动时连入电路的阻值变小；导线不能交叉。LSVAP甲丙ABCPD分析：这是一道给出电路图并将实物电路部分连接要求将实物电路连接补充完整的题。由于电源是两节干电池所以电压表的量程选择0—3V；电路中串联着滑动变阻器电压表的量程又选择0—3V所以电流表的量程选择0—0.6A。依据电路图从电源正极出发：电源正极→开关→滑动变阻器→小灯泡→电流表→电源负极将电路元件依次串联到电路中最后将电压表并联在小灯泡的两端。连接滑动变阻器时注意依据滑动变阻器连入电路中的两个接线柱“一上一下”的原则由于图中已经连接了滑动变阻器上边的一个接线柱C如果题目没有特殊要求滑动变阻器的另一端连接下边的两个接线柱A、B中的任意一个都可以但题目要求滑动变阻器的滑片P向右滑动时连入电路的阻值变小就应该选择滑动变阻器右下端的接线柱B接入电路。解答如图丙所示。根据电路图连接实物图3.（兰州市）根据如图甲所示电路图用笔画线代替导线连接实物电路图（要求导线不能交叉）。乙L2L1S1S2+-丙+-L2L1S1S2S2甲AS1L2L1分析：这是一道给出电路图给定实验器材根据电路图和实验器材连接实物电路的题目。连接实物电路时从电源的正极开始按电路图顺次将电路元件连接到电路中。电源正极连接开关S1开关S1的另一端连接电流表的正接线柱电流表的负接线柱与灯L2连接灯L2的另一端与开关S2相连S2的另一端与电源的负极相连最后将L1并联在L2与S2串联后的两端电路连接完成。注意：由于电源是蓄电池不好判断电路中电流的大小所以电流表的量程选择0—3A连接好电路后闭合开关看电流表的指针偏转情况若电流小于0.6A再换用0—0.6A量程。解答如图丙所示。4.（天津市）在“测量小灯泡电阻R的阻值”实验中请你用笔画线代替导线把图中的器材连接成实验电路。分析：这是一道给定实验器材按照实验要求设计电路并将实物连接的题。根据题目要求设计的电路如图乙所示。从电源的正极出发按照电路图将电路元件：开关、电流表、小灯泡、滑动变阻器顺次串联在电路中最后将电压表并联在小灯泡的两端。连接电路时注意电流从电流表的正接线柱流入负接线柱流出；滑动变阻器接线柱“一上一下”接入电路中。由于电源为两节干电池并且电路中串联着滑动变阻器所以电压表的量程选择0—3V电流表的量程选择0—0.6A。ADBCP丙解答如图丙所示。ALR’PSV乙ADBCP甲根据实物图画电路图5.（青岛市）小雨连接了如图所示的电路请在虚线框内画出它的电路图。分析：这属于一道给出实物电路画电路图的题。观察电路开关S2与灯泡L2串联后与灯泡L1并联（开关S2制控制灯泡L2）然后与开关S1串联。根据实物电路图画电路图首先要明确各电路元件的表示符号然后观察电路的连接情况。作图时注意电源的正负极。解答如图乙所示。甲L1L2S1S2+-乙L2S1L1S2根据题目要求纠正实物连接错误并画出正确电路图6.（
