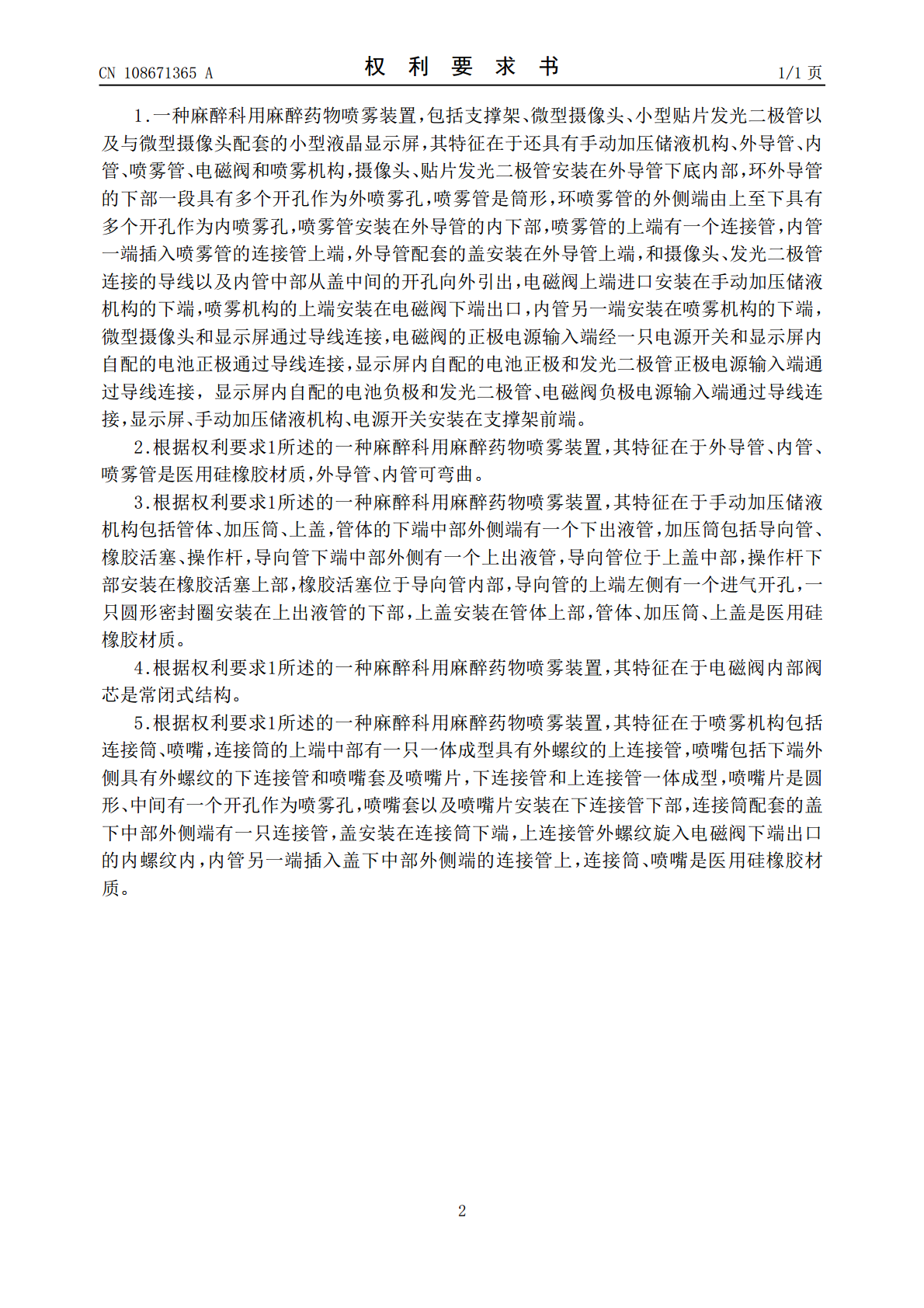

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108671365A(43)申请公布日2018.10.19(21)申请号201810301052.0(22)申请日2018.04.04(71)申请人王书强地址262500山东省潍坊市青州市玲珑山中路1726号(72)发明人王书强(51)Int.Cl.A61M31/00(2006.01)A61M19/00(2006.01)权利要求书1页说明书6页附图3页(54)发明名称一种麻醉科用麻醉药物喷雾装置(57)摘要一种麻醉科用麻醉药物喷雾装置，具有手动加压储液机构、外导管、内管、喷雾管、电磁阀和喷雾机构，摄像头、贴片发光二极管安装在外导管下底内部，环外导管的下部一段具有多个开孔作为外喷雾孔，环喷雾管的外侧端由上至下具有多个开孔作为内喷雾孔，喷雾管安装在外导管的内下部，内管一端插入喷雾管的连接管上端，外导管配套的盖安装在外导管上端，电磁阀上端进口安装在手动加压储液机构的下端，喷雾机构上端安装在电磁阀下端出口，内管另一端安装在喷雾机构下端，微型摄像头、显示屏、电磁阀、发光二极管、电源开关经导线连接，显示屏、手动加压储液机构、电源开关安装在支撑架前端中部。本发明使用方便、效果好、给药精准、术后对身体影响小。CN108671365ACN108671365A权利要求书1/1页1.一种麻醉科用麻醉药物喷雾装置，包括支撑架、微型摄像头、小型贴片发光二极管以及与微型摄像头配套的小型液晶显示屏，其特征在于还具有手动加压储液机构、外导管、内管、喷雾管、电磁阀和喷雾机构，摄像头、贴片发光二极管安装在外导管下底内部，环外导管的下部一段具有多个开孔作为外喷雾孔，喷雾管是筒形，环喷雾管的外侧端由上至下具有多个开孔作为内喷雾孔，喷雾管安装在外导管的内下部，喷雾管的上端有一个连接管，内管一端插入喷雾管的连接管上端，外导管配套的盖安装在外导管上端，和摄像头、发光二极管连接的导线以及内管中部从盖中间的开孔向外引出，电磁阀上端进口安装在手动加压储液机构的下端，喷雾机构的上端安装在电磁阀下端出口，内管另一端安装在喷雾机构的下端，微型摄像头和显示屏通过导线连接，电磁阀的正极电源输入端经一只电源开关和显示屏内自配的电池正极通过导线连接，显示屏内自配的电池正极和发光二极管正极电源输入端通过导线连接，显示屏内自配的电池负极和发光二极管、电磁阀负极电源输入端通过导线连接，显示屏、手动加压储液机构、电源开关安装在支撑架前端。2.根据权利要求1所述的一种麻醉科用麻醉药物喷雾装置，其特征在于外导管、内管、喷雾管是医用硅橡胶材质，外导管、内管可弯曲。3.根据权利要求1所述的一种麻醉科用麻醉药物喷雾装置，其特征在于手动加压储液机构包括管体、加压筒、上盖，管体的下端中部外侧端有一个下出液管，加压筒包括导向管、橡胶活塞、操作杆，导向管下端中部外侧有一个上出液管，导向管位于上盖中部，操作杆下部安装在橡胶活塞上部，橡胶活塞位于导向管内部，导向管的上端左侧有一个进气开孔，一只圆形密封圈安装在上出液管的下部，上盖安装在管体上部，管体、加压筒、上盖是医用硅橡胶材质。4.根据权利要求1所述的一种麻醉科用麻醉药物喷雾装置，其特征在于电磁阀内部阀芯是常闭式结构。5.根据权利要求1所述的一种麻醉科用麻醉药物喷雾装置，其特征在于喷雾机构包括连接筒、喷嘴，连接筒的上端中部有一只一体成型具有外螺纹的上连接管，喷嘴包括下端外侧具有外螺纹的下连接管和喷嘴套及喷嘴片，下连接管和上连接管一体成型，喷嘴片是圆形、中间有一个开孔作为喷雾孔，喷嘴套以及喷嘴片安装在下连接管下部，连接筒配套的盖下中部外侧端有一只连接管，盖安装在连接筒下端，上连接管外螺纹旋入电磁阀下端出口的内螺纹内，内管另一端插入盖下中部外侧端的连接管上，连接筒、喷嘴是医用硅橡胶材质。2CN108671365A说明书1/6页一种麻醉科用麻醉药物喷雾装置技术领域[0001]本发明涉及医疗设备领域，特别是一种麻醉科用麻醉药物喷雾装置。背景技术[0002]在医疗领域中，在对病人食道和胃部进行手术前（比如食管息肉切除），常常需要对病人的食管进行局麻，防止后续手术器械进入食管内部反复和食管接触，造成病人应激反应，以及手术中给病人带来的疼痛。现有进行病人食管局麻都是麻醉师在食管接触口腔部位凭经验把喷雾管深入进食管内喷雾给药，由于人体食管较长，麻醉师无法掌握给药情况，雾状麻醉药物无法有效进入食管下部，达不到好的麻醉效果；或者采用人体注射麻醉药物、上半身全部局麻的方法对病人进行麻醉，从而为后续手术减少病人痛苦、方便医生手术做好准备，这种方法让病人不需要麻醉的身体上半身其它部位全部处于麻醉状态，因为麻醉药物剂量使用相对较大，不但造成麻醉药物的浪费，病人过多的经济付出，还会对病人身体健康带来一定影响。基于上述，提供
