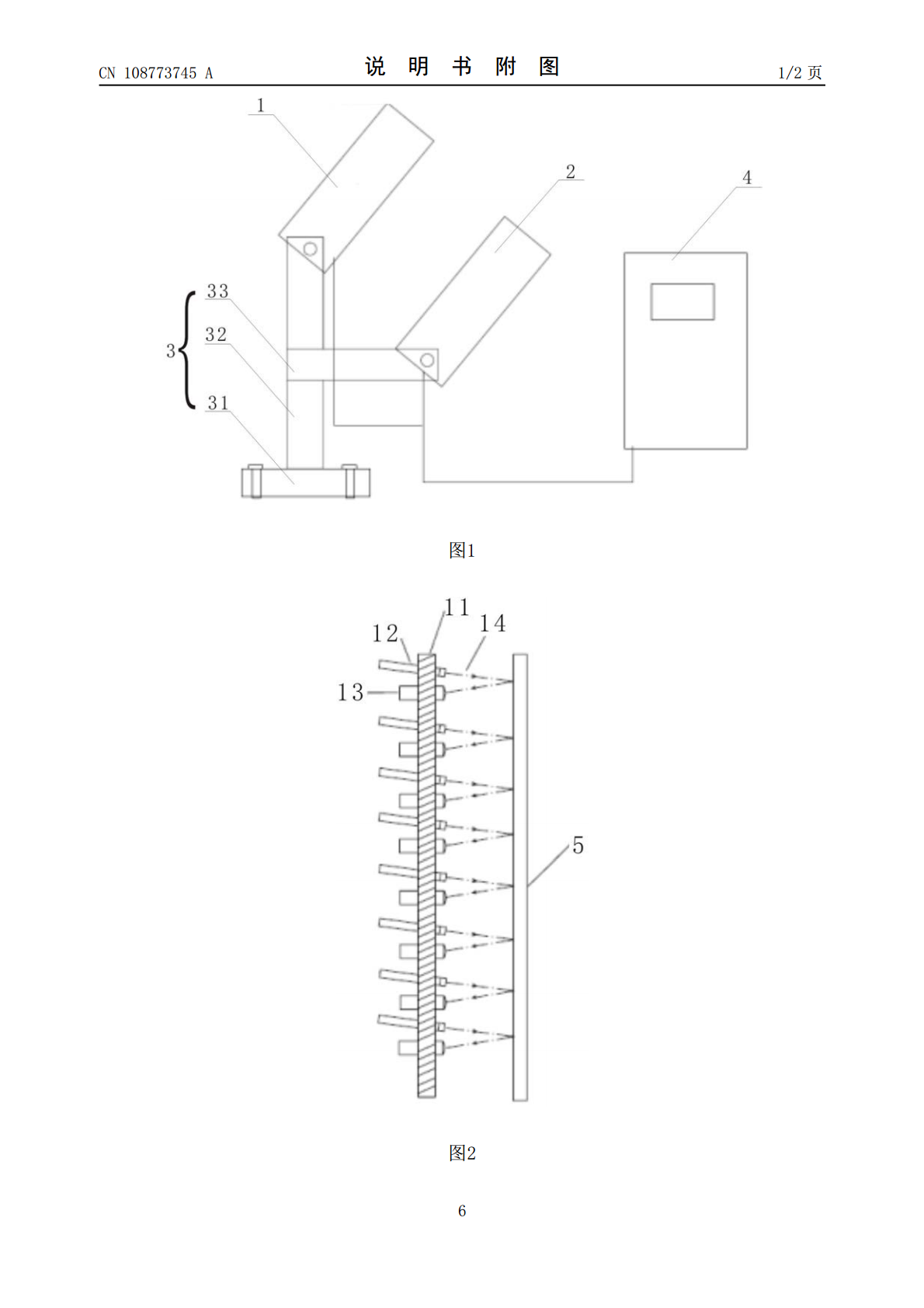

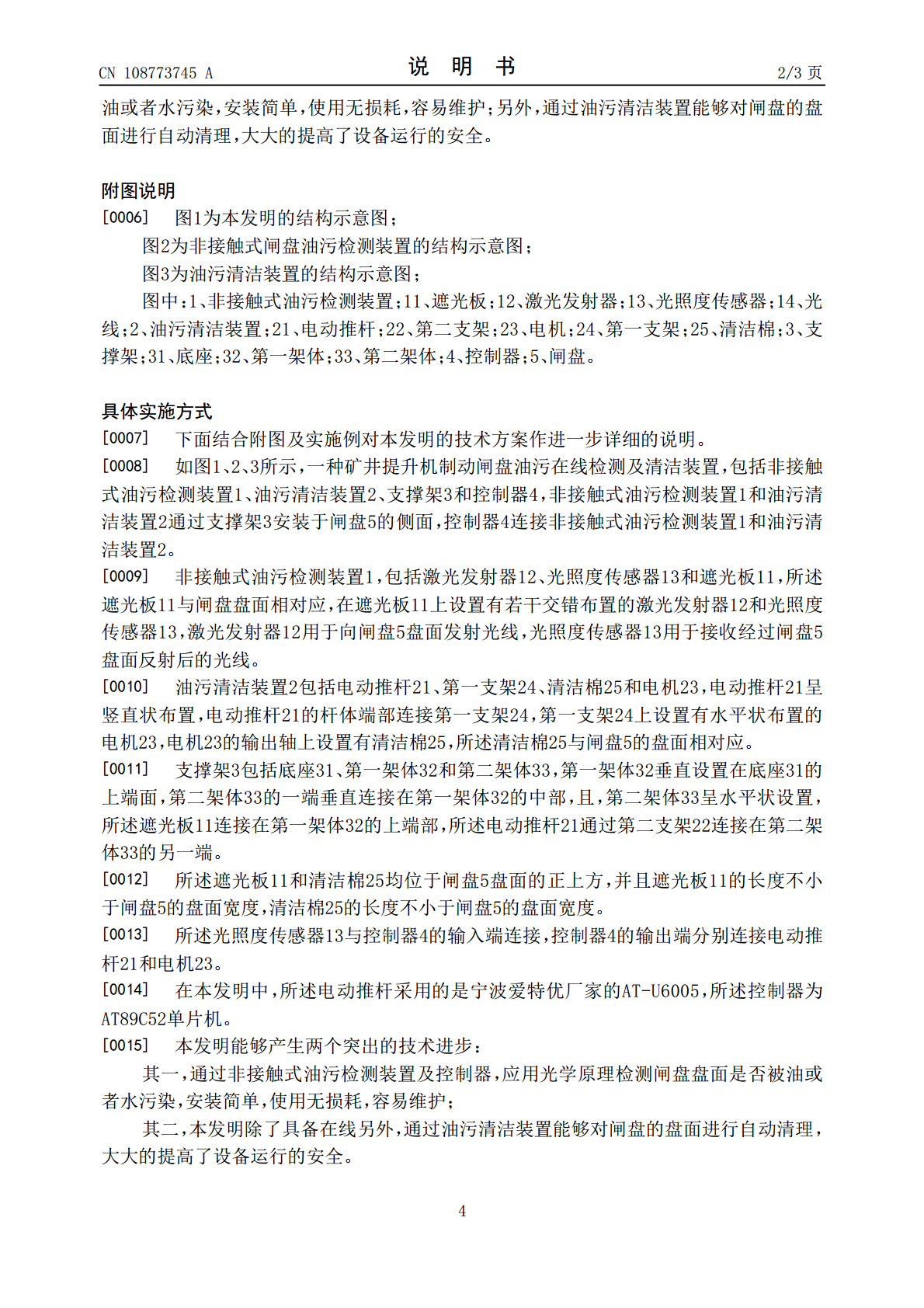

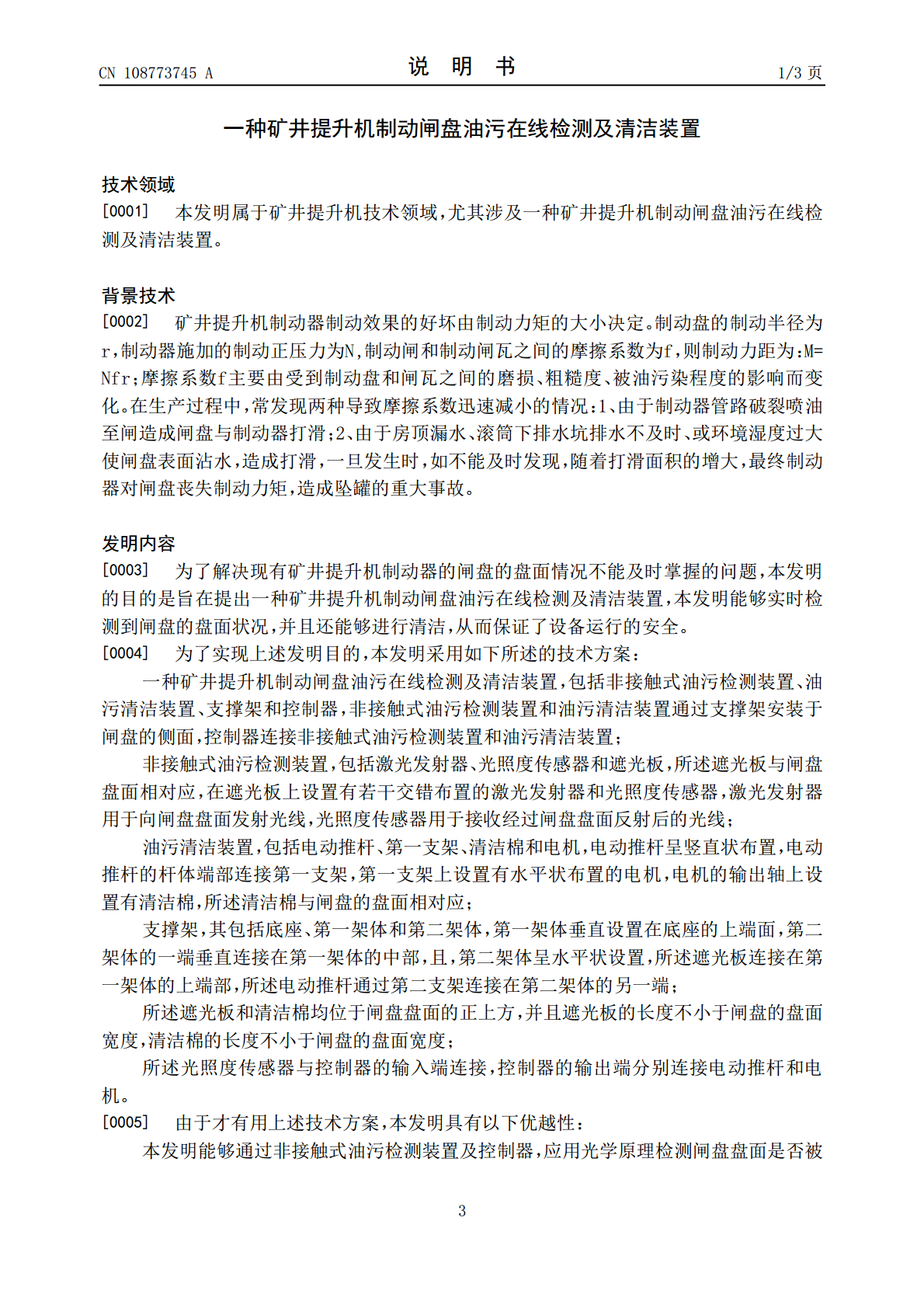

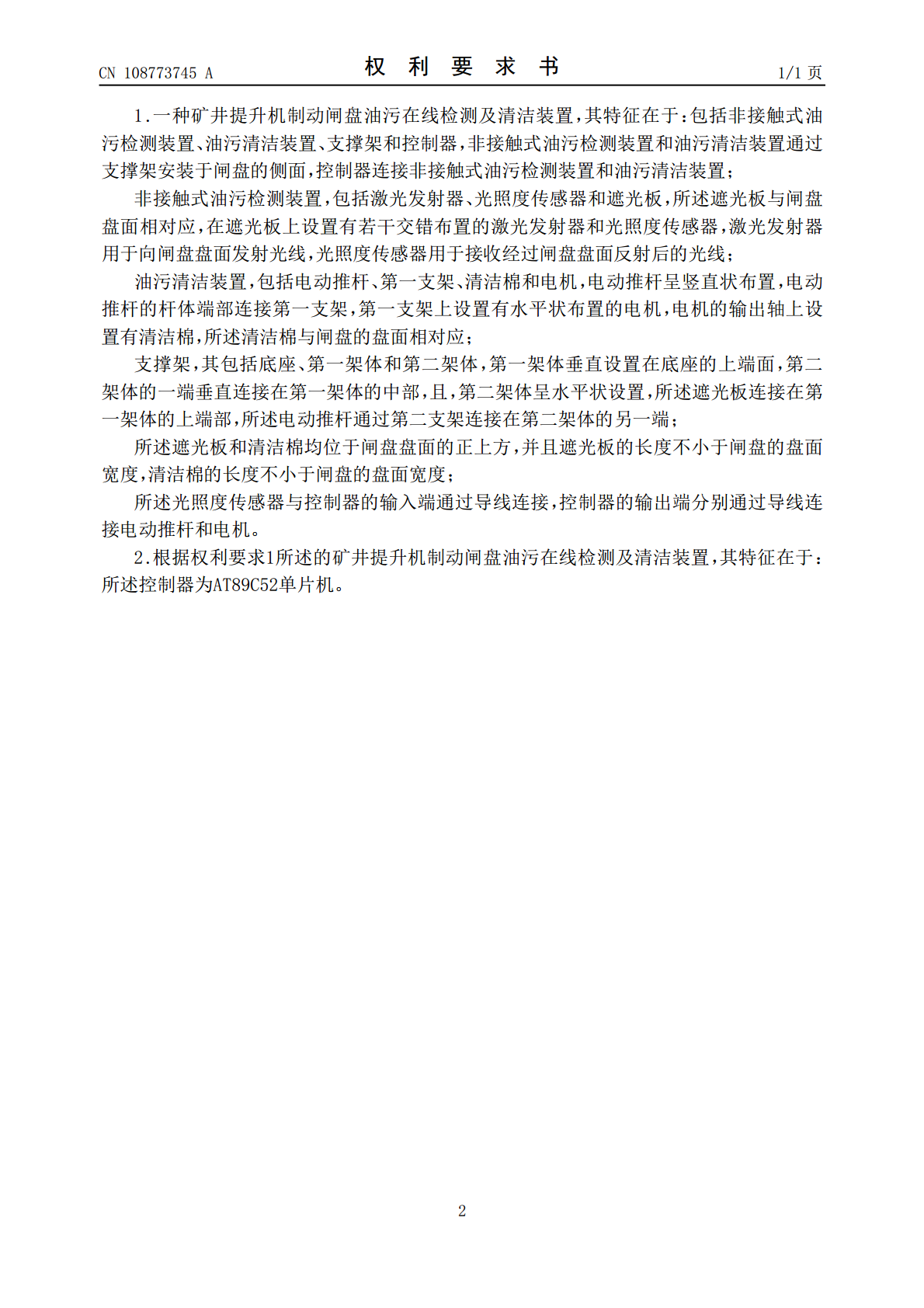

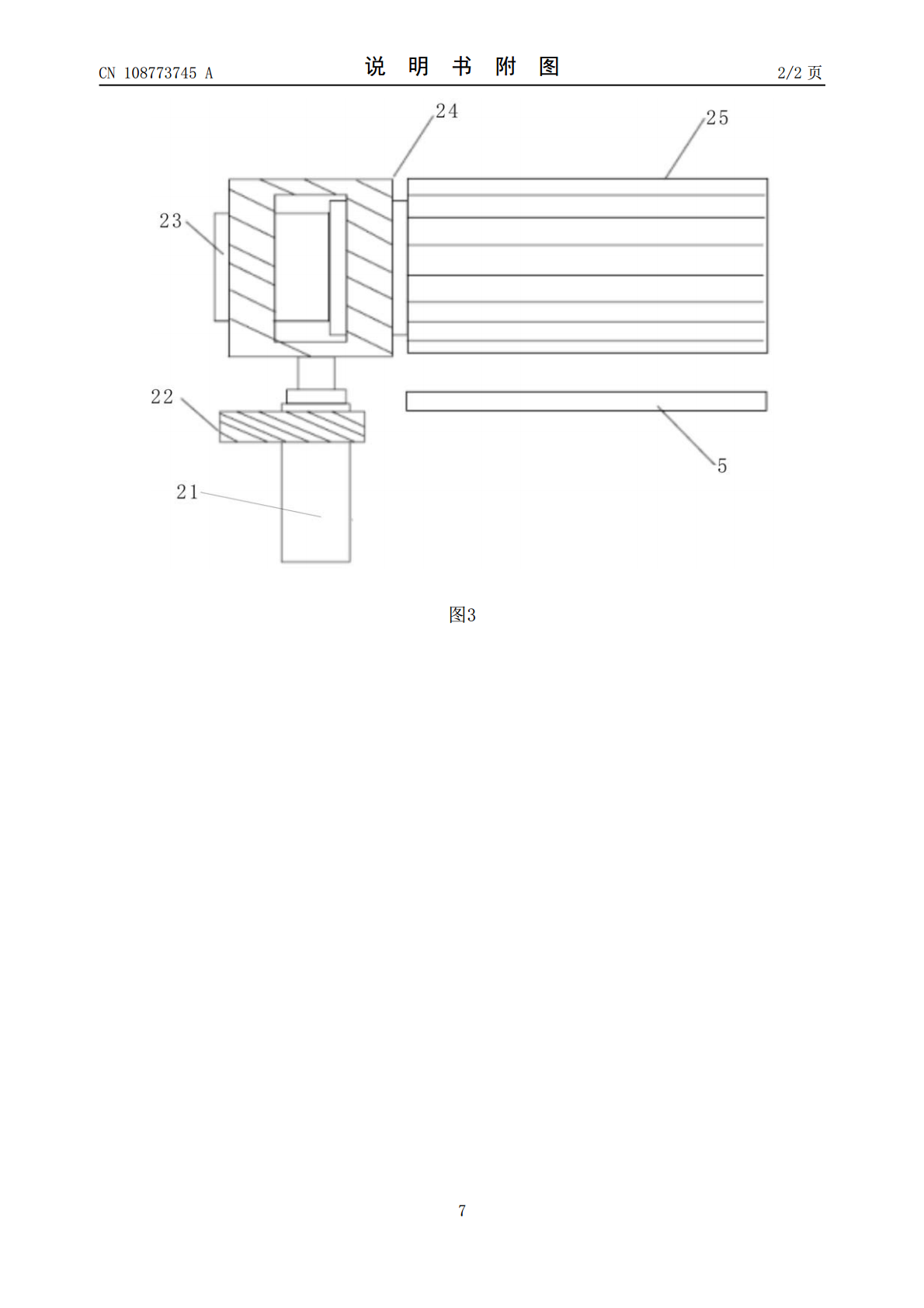

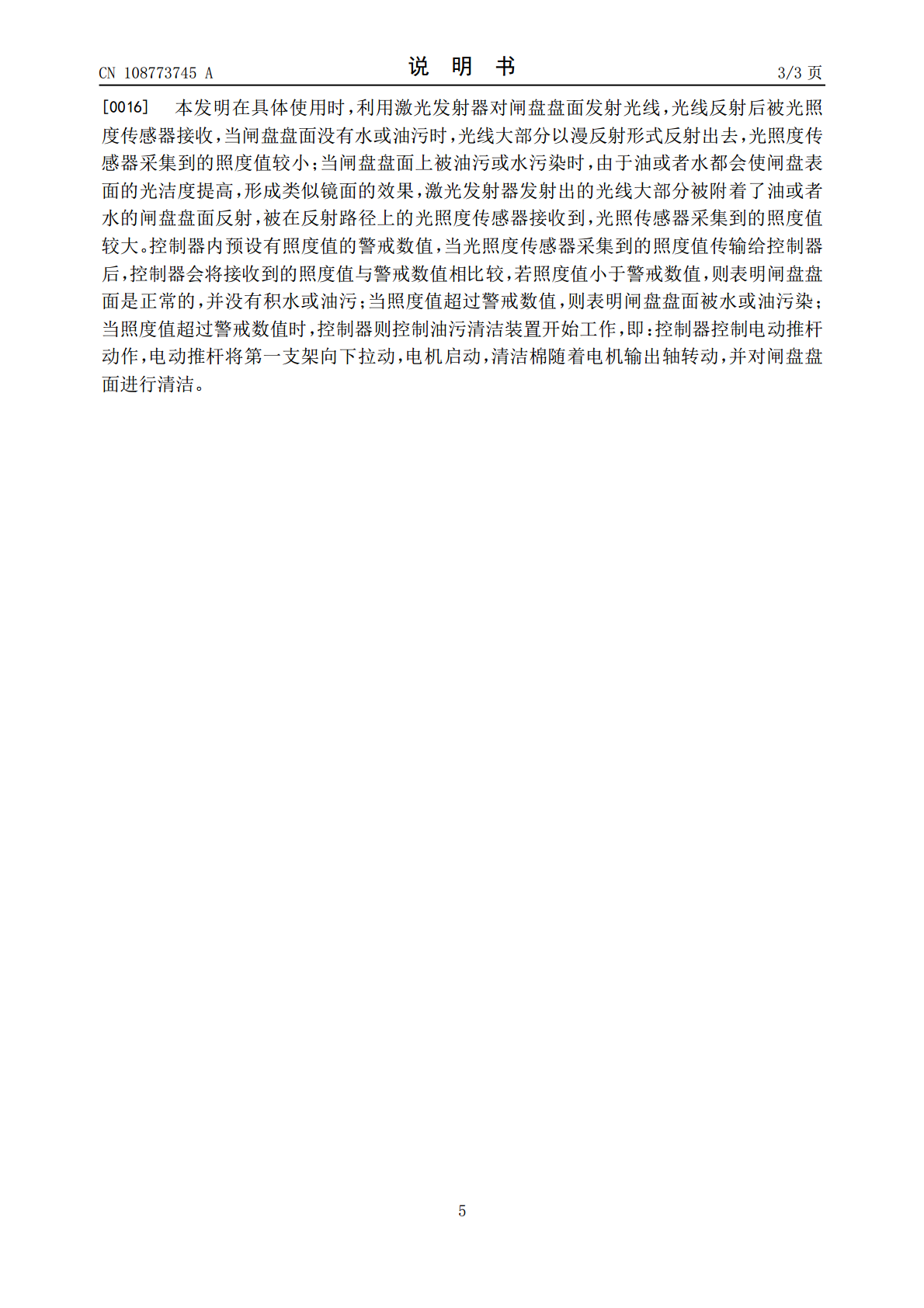

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108773745A(43)申请公布日2018.11.09(21)申请号201810699122.2(22)申请日2018.06.29(71)申请人洛阳点晶智控科技有限公司地址471000河南省洛阳市高新开发区辛店镇徐家营青城路中段路东厂房(72)发明人高立国杨坚刘岗胡娥梅(74)专利代理机构洛阳市凯旋专利事务所41112代理人韩战涛(51)Int.Cl.B66B5/00(2006.01)B08B1/04(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种矿井提升机制动闸盘油污在线检测及清洁装置(57)摘要本发明公开了一种矿井提升机制动闸盘油污在线检测及清洁装置，包括非接触式油污检测装置、油污清洁装置、支撑架和控制器，非接触式油污检测装置和油污清洁装置通过支撑架安装于闸盘的侧面，控制器连接非接触式油污检测装置和油污清洁装置。本发明能够通过非接触式油污检测装置及控制器，应用光学原理检测闸盘盘面是否被油或者水污染，安装简单，使用无损耗，容易维护；另外，通过油污清洁装置能够对闸盘的盘面进行自动清理，大大的提高了设备运行的安全。CN108773745ACN108773745A权利要求书1/1页1.一种矿井提升机制动闸盘油污在线检测及清洁装置，其特征在于：包括非接触式油污检测装置、油污清洁装置、支撑架和控制器，非接触式油污检测装置和油污清洁装置通过支撑架安装于闸盘的侧面，控制器连接非接触式油污检测装置和油污清洁装置；非接触式油污检测装置，包括激光发射器、光照度传感器和遮光板，所述遮光板与闸盘盘面相对应，在遮光板上设置有若干交错布置的激光发射器和光照度传感器，激光发射器用于向闸盘盘面发射光线，光照度传感器用于接收经过闸盘盘面反射后的光线；油污清洁装置，包括电动推杆、第一支架、清洁棉和电机，电动推杆呈竖直状布置，电动推杆的杆体端部连接第一支架，第一支架上设置有水平状布置的电机，电机的输出轴上设置有清洁棉，所述清洁棉与闸盘的盘面相对应；支撑架，其包括底座、第一架体和第二架体，第一架体垂直设置在底座的上端面，第二架体的一端垂直连接在第一架体的中部，且，第二架体呈水平状设置，所述遮光板连接在第一架体的上端部，所述电动推杆通过第二支架连接在第二架体的另一端；所述遮光板和清洁棉均位于闸盘盘面的正上方，并且遮光板的长度不小于闸盘的盘面宽度，清洁棉的长度不小于闸盘的盘面宽度；所述光照度传感器与控制器的输入端通过导线连接，控制器的输出端分别通过导线连接电动推杆和电机。2.根据权利要求1所述的矿井提升机制动闸盘油污在线检测及清洁装置，其特征在于：所述控制器为AT89C52单片机。2CN108773745A说明书1/3页一种矿井提升机制动闸盘油污在线检测及清洁装置技术领域[0001]本发明属于矿井提升机技术领域，尤其涉及一种矿井提升机制动闸盘油污在线检测及清洁装置。背景技术[0002]矿井提升机制动器制动效果的好坏由制动力矩的大小决定。制动盘的制动半径为r，制动器施加的制动正压力为N,制动闸和制动闸瓦之间的摩擦系数为f，则制动力距为：M=Nfr；摩擦系数f主要由受到制动盘和闸瓦之间的磨损、粗糙度、被油污染程度的影响而变化。在生产过程中，常发现两种导致摩擦系数迅速减小的情况：1、由于制动器管路破裂喷油至闸造成闸盘与制动器打滑；2、由于房顶漏水、滚筒下排水坑排水不及时、或环境湿度过大使闸盘表面沾水，造成打滑，一旦发生时，如不能及时发现，随着打滑面积的增大，最终制动器对闸盘丧失制动力矩，造成坠罐的重大事故。发明内容[0003]为了解决现有矿井提升机制动器的闸盘的盘面情况不能及时掌握的问题，本发明的目的是旨在提出一种矿井提升机制动闸盘油污在线检测及清洁装置，本发明能够实时检测到闸盘的盘面状况，并且还能够进行清洁，从而保证了设备运行的安全。[0004]为了实现上述发明目的，本发明采用如下所述的技术方案：一种矿井提升机制动闸盘油污在线检测及清洁装置，包括非接触式油污检测装置、油污清洁装置、支撑架和控制器，非接触式油污检测装置和油污清洁装置通过支撑架安装于闸盘的侧面，控制器连接非接触式油污检测装置和油污清洁装置；非接触式油污检测装置，包括激光发射器、光照度传感器和遮光板，所述遮光板与闸盘盘面相对应，在遮光板上设置有若干交错布置的激光发射器和光照度传感器，激光发射器用于向闸盘盘面发射光线，光照度传感器用于接收经过闸盘盘面反射后的光线；油污清洁装置，包括电动推杆、第一支架、清洁棉和电机，电动推杆呈竖直状布置，电动推杆的杆体端部连接第一支架，第一支架上设置有水平状布置的电机，电机的输出轴上设置有清洁棉，所述清洁棉与闸盘的盘面相对应；支撑架，其包括底座、第一架体和第二架体，第一架体垂直设
