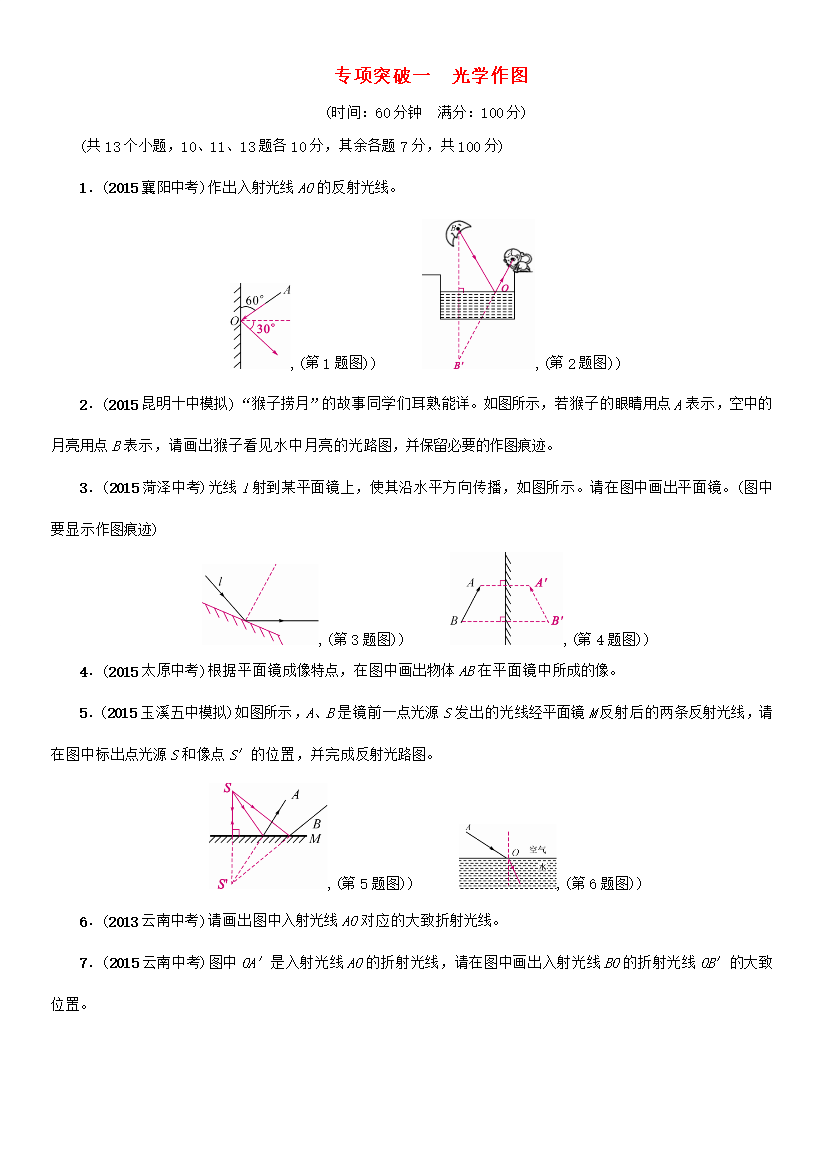

专题二作图题云南三年中考1．[2015云南中考19(1)题3分]图中OA′是入射光线AO的折射光线请在图中画出入射光线BO的折射光线OB′的大致位置。2．(2015昆明中考18题4分)完成下列作图。(1)图甲中的OA是光从空气斜射到水面经水面反射的一条光线请作出它对应的入射光线和入射光线对应的折射光线。(2)将图乙中的灯和控制灯的开关连入电路。甲乙3．(2015曲靖中考19题6分)在图中按要求作图。a．在图(1)中用箭头标出磁感线的方向。b．画出图(2)中旋转物体M所受重力的示意图。c．在图(3)中画出光从玻璃进入空气时的折射光线。图(1))图(2))图(3))4．(2014云南中考3分)请在图中画出沿斜面向上运动的物体受到的摩擦力Ff的示意图。5．(2014云南中考3分)请在图中的虚线框内画出能矫正该眼睛视力的透镜。6．(2014曲靖中考3分)在图中画出光线经平面镜后的反射光线。7．(2014昆明中考2分)根据小磁针静止时的指向请在图中标出螺线管的北极和电源的正极。8．[2014昆明中考18(1)题2分]一个物体重10N请在图中作出该物体的重力的示意图。9．(2013云南中考9题6分)(1)图甲中是使用钓鱼竿的示意图D为支点F1是手对竿的作用力F2是鱼线对竿的作用力请在图中画出F2的力臂。(2)请画出图乙中入射光线AO对应的大致折射光线。中考强化集训(时间：60分钟满分：100分)一、光学作图(每图5分共40分)1．(2015昆明云大附中一模)按照题目要求作图：如图所示一束光从水中斜射向水面入射光线及法线已画出。请画出这条入射光线的反射光线和折射光线。2．(2015玉溪五中模拟)画出图中物体AB在平面镜中所成的虚像。3．(2016大理期末题改编)如图所示一束光线垂直入射eq\f(14)圆形玻璃砖的平面上请画出光线通过玻璃出射到空气中的光路图。4．(2015曲靖麒麟五中模拟)如图所示一束光从玻璃砖AB面垂直射入折射后从玻璃砖AC面射出请画出这束光在AC面发生折射的光路图。5．如图中L为凸透镜MN为其主光轴O为光心F为凸透镜的焦点在图中作出物体AB的像A′B′。6．如图所示a、b分别为一束入射光线和一束出射光线请画出a经过凹透镜后的折射光线和b对应的入射光线。7．(2016预测)如图所示凸透镜的主光轴垂直于平面镜一束平行于主光轴的光先后经凸透镜折射和平面镜反射后平面镜前的人看到经平面镜反射后的光束好像是从平面镜后的P点射出(P点在凸透镜的主光轴上)。请你找出凸透镜的一个焦点F并完成光线a的光路图。8．(2016预测)请根据远视眼成因及矫正方法在如图所示方框内画出矫正所需的透镜并完成矫正后光路图。二、力学作图(每图5分共30分)9．(2015昭通实验中学模拟)如图所示O为乒乓球的重心请在图中分别作出乒乓球竖直上升、下落过程中的受力示意图。(乒乓球在运动过程中均受空气阻力f的作用不计空气的浮力)10．(2015云南中考改编)如图所示物体A静止在斜面上请画出物体A所受力的示意图。11．如图请画出力F对支点O的力臂l。12．(2016预测)如图所示用一根硬棒橇起一个石块棒的上端A是动力的作用点若用最小的力撬动石块请标出此时杠杆的支点O并画出最小动力F及动力臂l。13．用滑轮组将陷在泥中的汽车拉出来试在图中画出最省力的绕绳方法。14．(2015大理模拟)如图所示某人站在A处通过一根绳和两个滑轮匀速提起物体B所用的拉力F＝100N物体B重300N(不计滑轮重和绳重不计摩擦力)。画出滑轮组的绕线。三、电磁学作图(每图5分共30分)15．(2015云师大实验中学模拟)请用笔画线代替导线将图中元件接入家庭电路要求：①开关控制电灯后接入；②三孔插座单独接入。16．(2016改编)如图甲是家用插线板。在乙图中画出插线板内部开关和两插座的连线并接入家庭电路要求：①插线板上的开关可同时控制两插座的通、断；②开关接通时两插座都能提供220V电压。17．(2015昭通一模)一小磁针放在通电螺线管周围静止时N极指向如图请用箭头标出磁感线的方向并用“＋”、“－”符号在括号内标出电源正、负极。18．(2016预测)如图将铜丝、铁丝插入菠萝中便成了水果电池。一根软导线在纸筒A上绕成螺线管导线两端接在电池两极上螺线管产生的磁场使小磁针静止在如图状态。图中已标出电路中电子定向移动的方向。(1)标出电池正、负极；(2)画出纸筒A上导线绕向并形成闭合电路；(3)画出一条经过小磁针的磁感线(标明方向)。19．如图所示为永磁体A和电磁铁B之间的磁场分布。请根据图中的磁感线的方向标出永磁体A右端的磁极和电磁铁B中的电源正负极。20．(2016预测)如图所示根据通电线圈的扭转方向在图中画出左边螺线管的绕线方向并标出两个螺线管的N、S极和电源的正负极
