一种超级电容器生产用多隔层式烘干装置.pdf

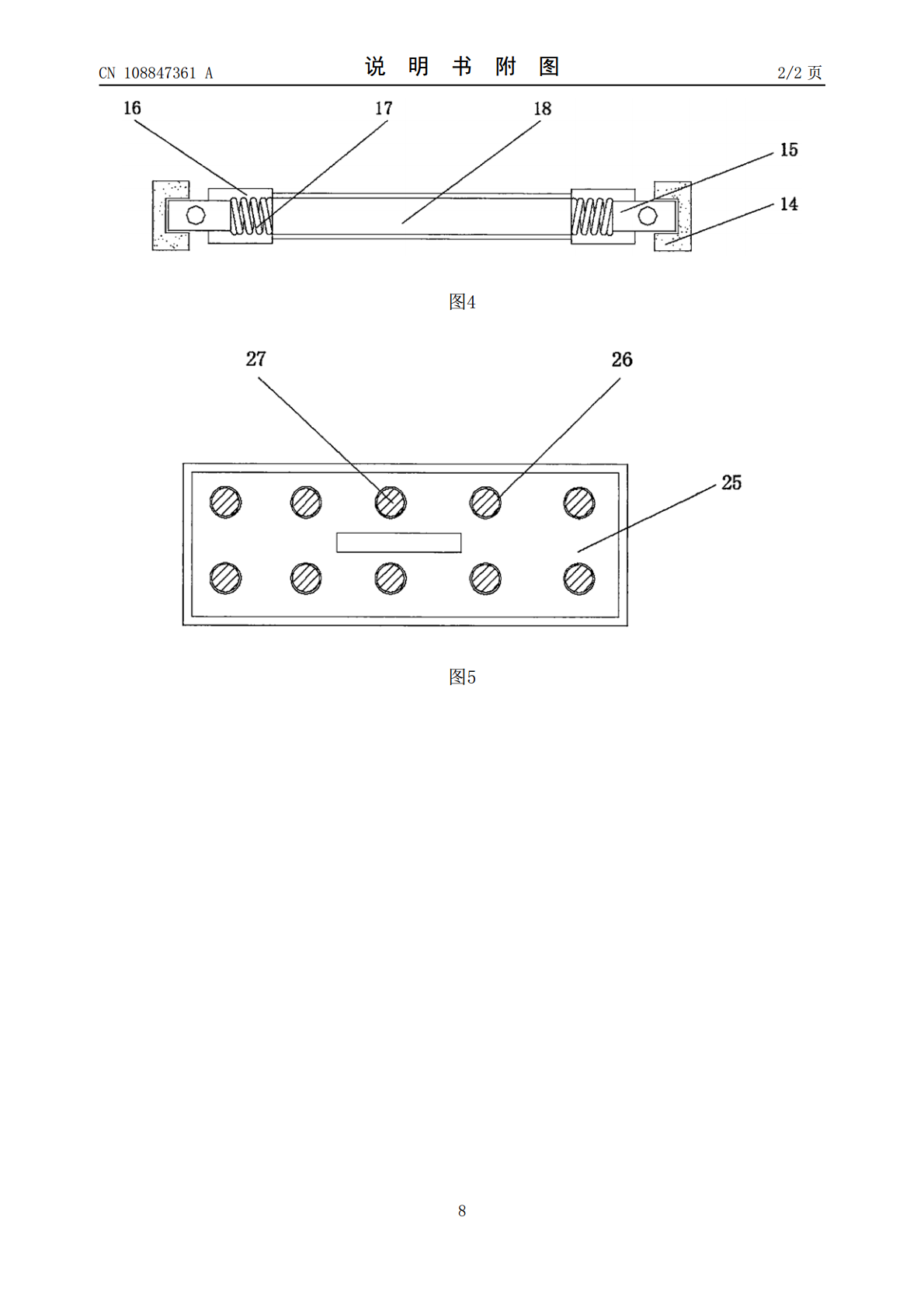

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108847361A(43)申请公布日2018.11.20(21)申请号201810734341.X(22)申请日2018.07.06(71)申请人湖南耐普恩科技有限公司地址410000湖南省长沙市经济技术开发区人民东路东二段189号中部智谷工业园4栋102房(72)发明人黄浩宇吴文陈玲(51)Int.Cl.H01G13/04(2006.01)H01G11/84(2013.01)权利要求书1页说明书4页附图2页(54)发明名称一种超级电容器生产用多隔层式烘干装置(57)摘要本发明公开了一种超级电容器生产用多隔层式烘干装置，包括支撑架、旁板和垫板，所述支撑架的末端安装有减震垫，且支撑架的内壁安装有承重螺纹杆，所述旁板安置在固定螺纹杆的内壁外侧，所述散热板的内壁安装有弹性护板，且弹性护板的内壁固定有安装块，所述垫板安装在弹性护板上端四周，所述滑槽的内部贴合有滑块，且滑块的顶端固定有防尘盖板，所述防尘盖板的表面开设有散热孔，且散热孔的表面安装有滤网。该超级电容器生产用多隔层式烘干装置中因承重螺纹杆和固定螺纹杆的首末两端均穿过支撑架，便于使用者对承重螺纹杆和支撑架之间，固定螺纹杆和支撑架之间的拆装，承重螺纹杆对其上端的重量具有稳定支撑的作用。CN108847361ACN108847361A权利要求书1/1页1.一种超级电容器生产用多隔层式烘干装置，包括支撑架(1)、旁板(6)和垫板(22)，其特征在于：所述支撑架(1)的末端安装有减震垫(2)，且支撑架(1)的内壁安装有承重螺纹杆(3)，所述旁板(6)安置在固定螺纹杆(4)的内壁外侧，且旁板(6)的上端设置有限位杆(7)，所述限位杆(7)的外壁安装有活动杆(8)，所述旁板(6)、限位杆(7)和活动杆(8)的末端表面均贯穿有固定孔(11)，且限位杆(7)的内壁和活动杆(8)的内壁均连接有散热板(12)，所述散热板(12)的内壁安装有弹性护板(13)，且弹性护板(13)的内壁固定有安装块(14)，所述垫板(22)安装在弹性护板(13)的上端四周，且垫板(22)的上端边缘开设有滑槽(23)，所述滑槽(23)的内部贴合有滑块(24)，且滑块(24)的顶端固定有防尘盖板(25)，所述防尘盖板(25)的表面开设有散热孔(26)，且散热孔(26)的表面安装有滤网(27)。2.根据权利要求1所述的一种超级电容器生产用多隔层式烘干装置，其特征在于：所述承重螺纹杆(3)的上端固定有固定螺纹杆(4)，且承重螺纹杆(3)和固定螺纹杆(4)的首末两端均贯穿支撑架(1)与支撑架(1)的外壁紧密贴合。3.根据权利要求2所述的一种超级电容器生产用多隔层式烘干装置，其特征在于：所述承重螺纹杆(3)和固定螺纹杆(4)的首末两端均套设有锁紧螺母(5)，且承重螺纹杆(3)和固定螺纹杆(4)在支撑架(1)的内壁均呈等间距布置。4.根据权利要求1所述的一种超级电容器生产用多隔层式烘干装置，其特征在于：所述限位杆(7)和活动杆(8)均为“7”型结构，且限位杆(7)的内部为空心状结构，并且限位杆(7)的末端镶嵌在活动杆(8)的内部。5.根据权利要求4所述的一种超级电容器生产用多隔层式烘干装置，其特征在于：所述限位杆(7)和活动杆(8)的表面分别贯穿有第一螺纹孔(9)和第二螺纹孔(10)，且限位杆(7)和活动杆(8)之间为螺钉连接，并且第一螺纹孔(9)和第二螺纹孔(10)的形状和尺寸均吻合。6.根据权利要求1所述的一种超级电容器生产用多隔层式烘干装置，其特征在于：所述安装块(14)的内部连接有连接杆(15)，且连接杆(15)和安装块(14)之间为卡槽连接，并且安装块(14)为“凹”型结构。7.根据权利要求6所述的一种超级电容器生产用多隔层式烘干装置，其特征在于：所述连接杆(15)的末端套设有套筒(16)，且套筒(16)的内部安装有伸缩弹簧(17)，并且套筒(16)的末端固定有隔条(18)，同时隔条(18)在套筒(16)的末端呈等间距布置。8.根据权利要求7所述的一种超级电容器生产用多隔层式烘干装置，其特征在于：所述隔条(18)的内壁设置有放置框(19)，且放置框(19)的下端设置有置物槽(20)，并且置物槽(20)的内部安装有加热丝(21)，同时置物槽(20)的顶端表面为镂空状结构。9.根据权利要求1所述的一种超级电容器生产用多隔层式烘干装置，其特征在于：所述防尘盖板(25)的末端通过滑块(24)与垫板(22)滑动连接，且防尘盖板(25)的长度和宽度与弹性护板(13)的长度和宽度均相同。2CN108847361A说明书1/4页一种超级电容器生产用多隔层式烘干装置技术领域[0001]本发明涉及超级电容器加工技术领域，具体为一种超级电容器生产用多隔层式烘干装置。
