一种新型水利灌溉装置.pdf

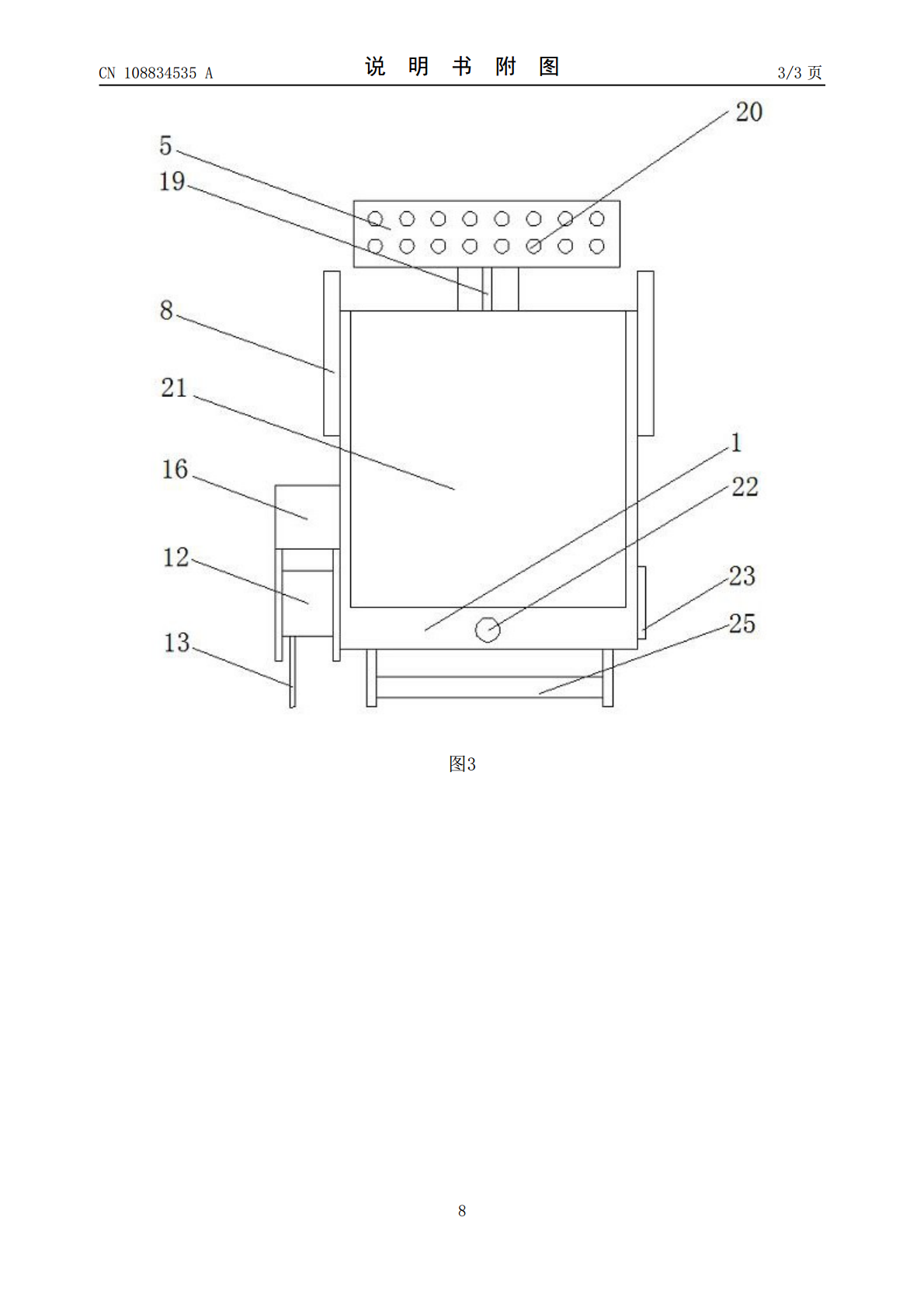

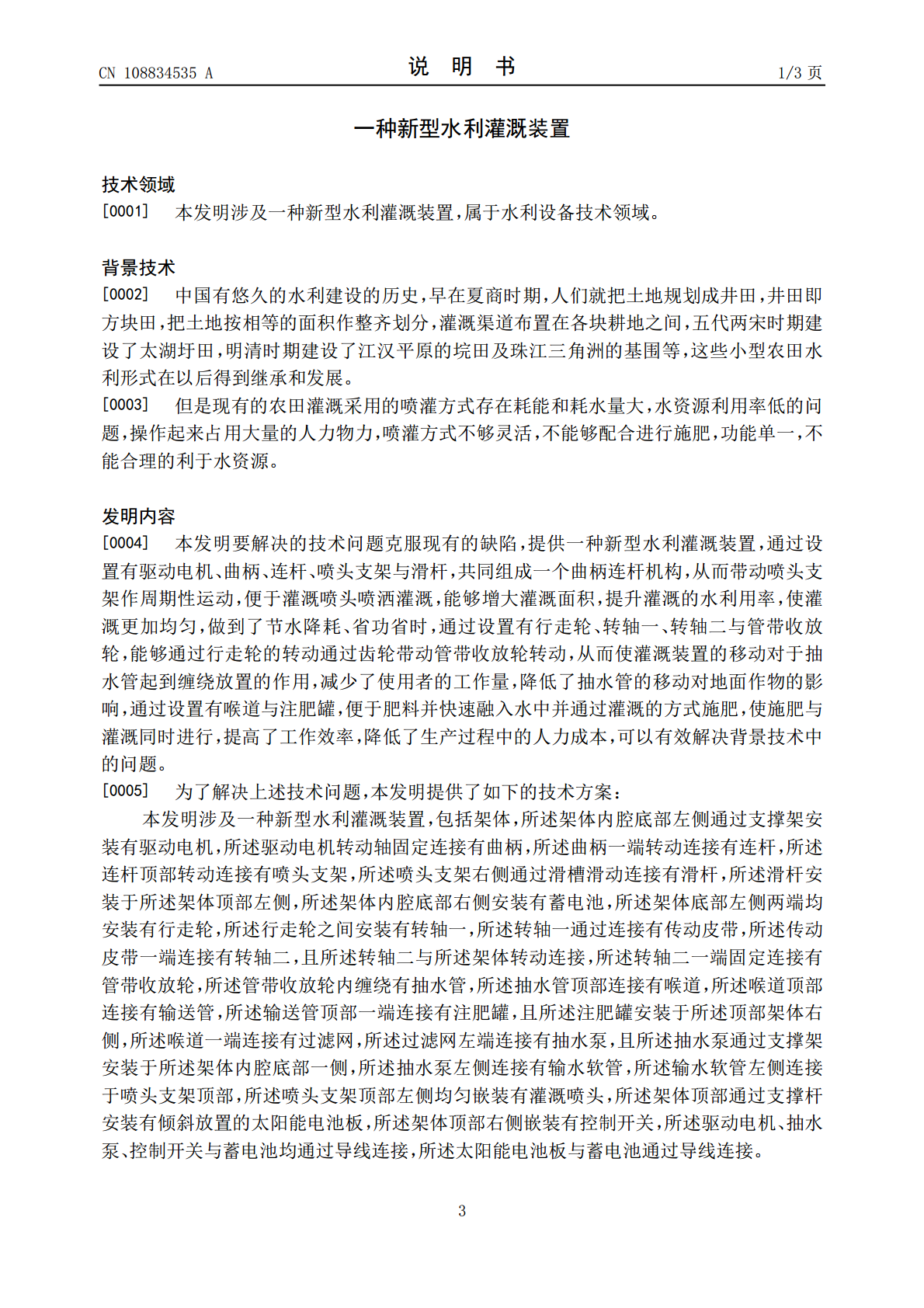

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108834535A(43)申请公布日2018.11.20(21)申请号201810940342.X(22)申请日2018.08.17(71)申请人朱郁范地址323903浙江省丽水市青田县温溪镇西岸街12号(72)发明人朱郁范(51)Int.Cl.A01C23/04(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种新型水利灌溉装置(57)摘要本发明涉及一种新型水利灌溉装置，包括架体，所述架体内腔底部左侧通过支撑架安装有驱动电机，所述驱动电机转动轴固定连接有曲柄，所述曲柄一端转动连接有连杆，所述连杆顶部转动连接有喷头支架，所述喷头支架右侧通过滑槽滑动连接有滑杆，所述滑杆安装于所述架体顶部左侧，所述架体内腔底部右侧安装有蓄电池，所述架体底部左侧两端均安装有行走轮，所述行走轮之间安装有转轴一，所述转轴一通过连接有传动皮带，所述传动皮带一端连接有转轴二，本发明结构简单，功能强大，环保安全，可以使灌溉与施肥一次性完成，大大降低了劳动强度，提高灌溉效率，有效的节约了生产成本，安装和操作都非常方便，易于大规模推广应用。CN108834535ACN108834535A权利要求书1/1页1.一种新型水利灌溉装置，包括架体（1），其特征在于：所述架体（1）内腔底部左侧通过支撑架安装有驱动电机（2），所述驱动电机（2）转动轴固定连接有曲柄（3），所述曲柄（3）一端转动连接有连杆（4），所述连杆（4）顶部转动连接有喷头支架（5），所述喷头支架（5）右侧通过滑槽滑动连接有滑杆（6），所述滑杆（6）安装于所述架体（1）顶部左侧，所述架体（1）内腔底部右侧安装有蓄电池（7），所述架体（1）底部左侧两端均安装有行走轮（8），所述行走轮（8）之间安装有转轴一（9），所述转轴一（9）通过连接有传动皮带（10），所述传动皮带（10）一端连接有转轴二（11），且所述转轴二（11）与所述架体（1）转动连接，所述转轴二（11）一端固定连接有管带收放轮（12），所述管带收放轮（12）内缠绕有抽水管（13），所述抽水管（13）顶部连接有喉道（14），所述喉道（14）顶部连接有输送管（15），所述输送管（15）顶部一端连接有注肥罐（16），且所述注肥罐（16）安装于所述顶部架体（1）右侧，所述喉道（14）一端连接有过滤网（17），所述过滤网（17）左端连接有抽水泵（18），且所述抽水泵（18）通过支撑架安装于所述架体（1）内腔底部一侧，所述抽水泵（18）左侧连接有输水软管（19），所述输水软管（19）左侧连接于喷头支架（5）顶部，所述喷头支架（5）顶部左侧均匀嵌装有灌溉喷头（20），所述架体（1）顶部通过支撑杆安装有倾斜放置的太阳能电池板（21），所述架体（1）顶部右侧嵌装有控制开关（22），所述驱动电机（2）、抽水泵（18）、控制开关（22）与蓄电池（7）均通过导线连接，所述太阳能电池板（21）与蓄电池（7）通过导线连接。2.根据权利要求1所述的一种新型水利灌溉装置，其特征在于：所述架体（1）底部右侧两端安装有支撑轮（23），且所述支撑轮（23）的直径小于行走轮（8）的直径。3.根据权利要求1所述的一种新型水利灌溉装置，其特征在于：所述注肥罐（16）设为开口向上的圆锥状结构，且所述注肥罐（16）顶部转动连接有罐盖（24）。4.根据权利要求1所述的一种新型水利灌溉装置，其特征在于：所述喉道（14）设为管状结构，且所述喉道（14）中间部分内径小于两端内径，且所述输送管（15）连接于喉道（14）内径最小处。5.根据权利要求1所述的一种新型水利灌溉装置，其特征在于：所述灌溉喷头（20）底部均与输水软管（19）相连接，且所述灌溉喷头（20）设为矩阵分布。6.根据权利要求1所述的一种新型水利灌溉装置，其特征在于：所述架体（1）顶部右侧连接有倾斜的推动把手（25）。2CN108834535A说明书1/3页一种新型水利灌溉装置技术领域[0001]本发明涉及一种新型水利灌溉装置，属于水利设备技术领域。背景技术[0002]中国有悠久的水利建设的历史，早在夏商时期，人们就把土地规划成井田，井田即方块田，把土地按相等的面积作整齐划分，灌溉渠道布置在各块耕地之间，五代两宋时期建设了太湖圩田，明清时期建设了江汉平原的垸田及珠江三角洲的基围等，这些小型农田水利形式在以后得到继承和发展。[0003]但是现有的农田灌溉采用的喷灌方式存在耗能和耗水量大，水资源利用率低的问题，操作起来占用大量的人力物力，喷灌方式不够灵活，不能够配合进行施肥，功能单一，不能合理的利于水资源。发明内容[0004]本发明要解决的技术问题克服现有的缺陷，提供一种新型水利灌溉装置，通过设置有驱动电机、曲柄、连杆、喷头支架与滑杆，共同组成一个
