一种自动化可躺可坐可大小便的病床.pdf

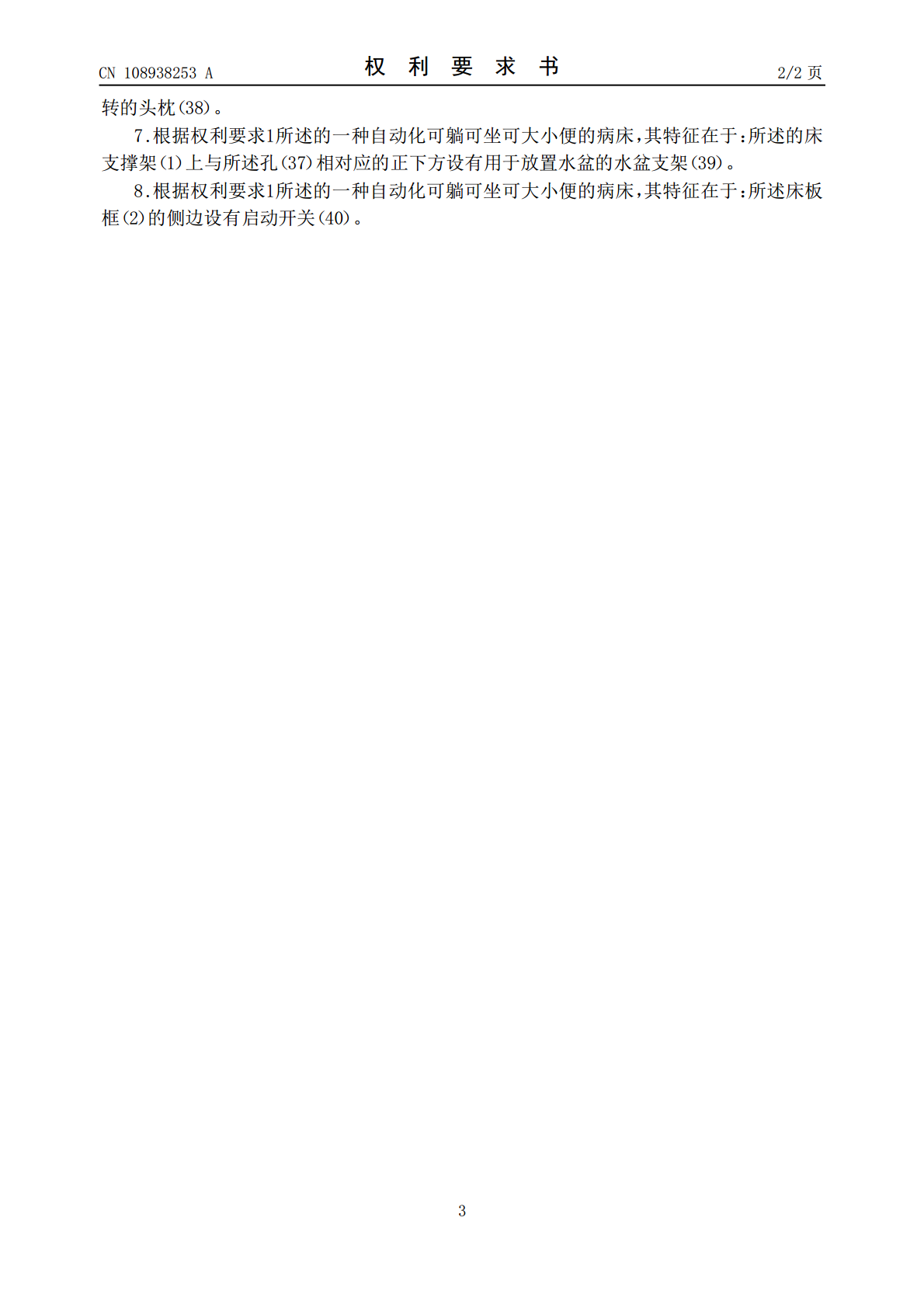

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108938253A(43)申请公布日2018.12.07(21)申请号201811031478.5(22)申请日2018.09.05(71)申请人张其高地址322000浙江省金华市义乌市义亭镇后张村26号(72)发明人张其高(74)专利代理机构杭州斯可睿专利事务所有限公司33241代理人金根叶(51)Int.Cl.A61G7/015(2006.01)A61G7/02(2006.01)A61G7/047(2006.01)A61G7/05(2006.01)权利要求书2页说明书3页附图7页(54)发明名称一种自动化可躺可坐可大小便的病床(57)摘要一种自动化可躺可坐可大小便的病床，属于病床技术领域。它包括床支撑架，床板框，床板；床板由上翻板、固定板、下翻板组成；上翻板活动固定在床板框上；下翻板活动固定在床板框上；床板框上装有一翻板启动杆转轴将一至二根翻板启动杆装在床板框上；在床支撑架的底部设有下翻板驱动机构；在支撑架、固定板上装有排便装置；在排便装置的下方设有便盆固定架，其特征在于：在排便口门背面、固定板、床支撑架、上装有排便口门打开复位机构。本发明病人可通过控制启动开关来控制病床的坐、立、卧状态，同时也能方便打开床板上的排便口门，在显露出的排便口上进行大小便，洗头孔的设计使护理人员在给病人洗头时变得更加简便。CN108938253ACN108938253A权利要求书1/2页1.一种自动化可躺可坐可大小便的病床，它包括床支撑架（1），床板框（2），床板（3）；床板（3）由上翻板（4）、固定板（5）、下翻板（6）组成；上翻板（4）由床板框（2）上两边的上翻板转轴（7）活动固定在床板框（2）上，并可在向上90°角度范围转动；下翻板（6）由装在床板框（2）上两边的下翻板转轴（8）活动固定在床板框（2）上，并可在向下90°角度范围转动；床板框（2）上装有一翻板启动杆转轴（9）将一至二根翻板启动杆（10）装在床板框（2）上，翻板启动杆（10）一端靠着上翻板（4）的背部，一端靠着下翻板（6）的背部；床支撑架（1）与床板框（2）之间装有床板框转轴（11），床板框（2）可围绕床板框转轴（11）作90°角度范围转动；在床支撑架（1）的底部设有一与下翻板（6）连接的下翻板驱动机构（12）；在支撑架（1）、固定板（5）上装有排便装置（13）；排便装置（13）是在固定板（5）上开有排便口（14），排便口（14）活动装有排便口门（15），在排便装置（13）的下方设有便盆固定架（16），其特征在于：在排便口门（15）背面、固定板（5）、床支撑架（1）上装有排便装置自动运行机构（17）；所述的排便装置自动运行机构（17）包括排便口门自动上下降升前后移动机构（41）、便盆固定架自动前后移动机构（42）。2.根据权利要求1所述的一种自动化可躺可坐可大小便的病床，其特征在于：所述排便口门自动上下降升前后移动机构（41）是在排便口门（15）背面左右二边的固定板（5）上，各装一L形纵向顶架（18），L形纵向顶架（18）的一端顶在排便口门（15）背面，另一端与电机（19）固定，通过控制电机（19）的往复转动来使L形纵向顶架（18）脱离与排便口门（15）背面接触或将排便口门（15）顶回排便口（14）上，从而达到控制排便口门（15）的上升和下降；在排便口门（15）背面设有一前后移位拨柱（20），在拨柱（20）的正下方设有可前后运动的位移板（21），所述位移板（21）上设有当排便口门（15）下降时用于接纳拨柱（20）插入的孔（22），在位移板（21）下方的床支撑架（1）上设有驱动位移板（21）前后运动的位移板驱动装置（23），所述的位移板驱动装置（23）包括丝杆A（24）、一端与位移板（21）活动连接另一端与丝杆A（24）啮合可沿丝杆A（24）前后运动的第一传动部（25）和驱动丝杆A（24）转动的丝杆电机A（26）；所述的便盆固定架自动前后移动机构（42）包括驱动便盆固定架（16）前后运动的便盆固定架驱动装置（27），所述的便盆固定架驱动装置（27）由丝杆B（28）、一端与便盆固定架（16）活动连接另一端与丝杆B（28）啮合可沿丝杆B（28）前后运动的第二传动部（29）和驱动丝杆B（28）转动的丝杆电机B（30）组成。3.根据权利要求2所述的一种自动化可躺可坐可大小便的病床，其特征在于：所述位移板（21）的背面设有与第一传动部（25）活动连接的第一凸起部（31）；所述便盆固定架（16）的正面设有与第二传动部（29）活动连接的第二凸起部（32）。4.根据权利要求1所述的一种自动化可躺可坐可大小便的病床，其特征在于：所述的下翻板驱动机构（12）由与下翻板（6）背面连接的下翻板驱动杆（33）和驱动下翻板驱动
