一种立体式农业种植架.pdf

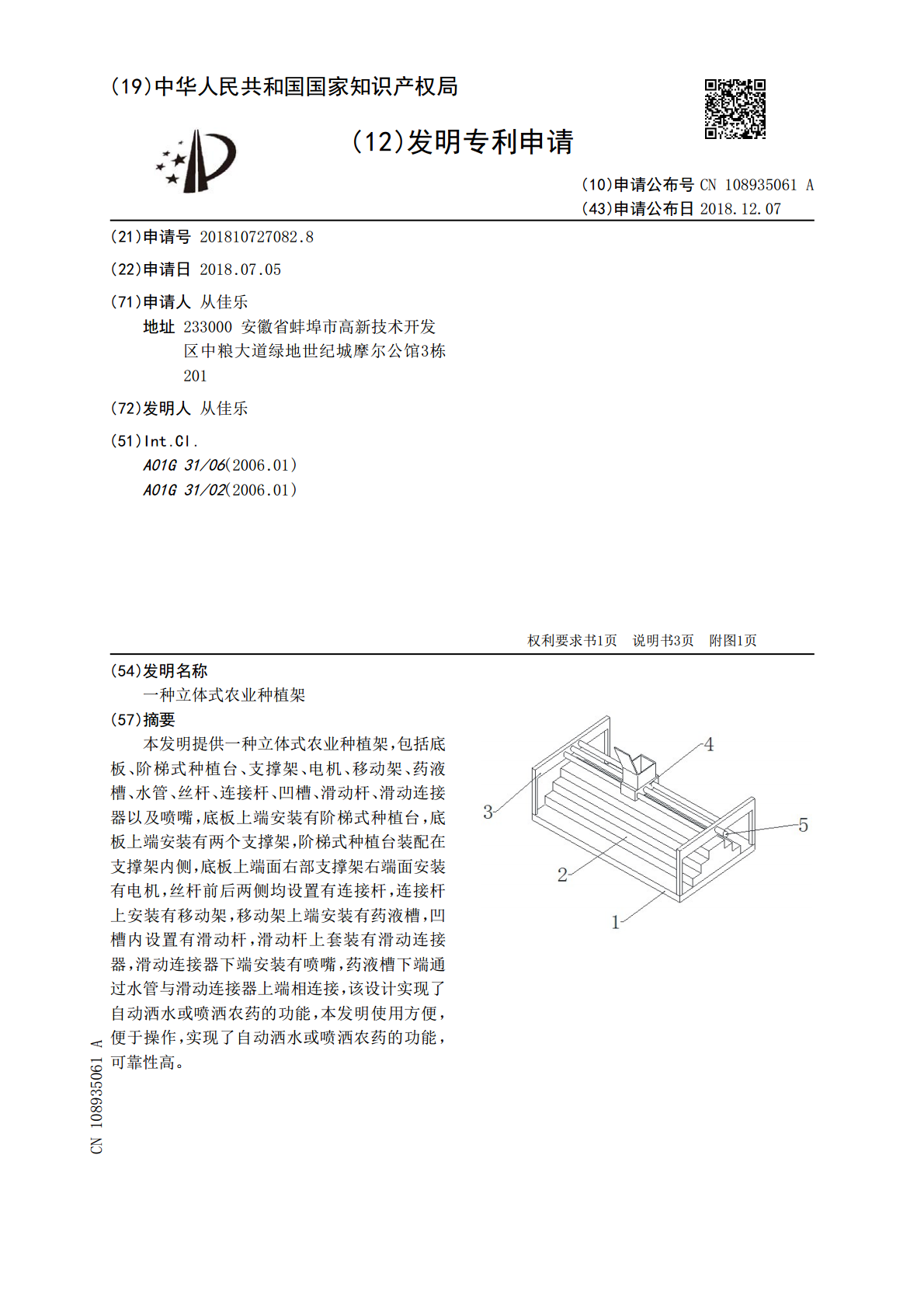

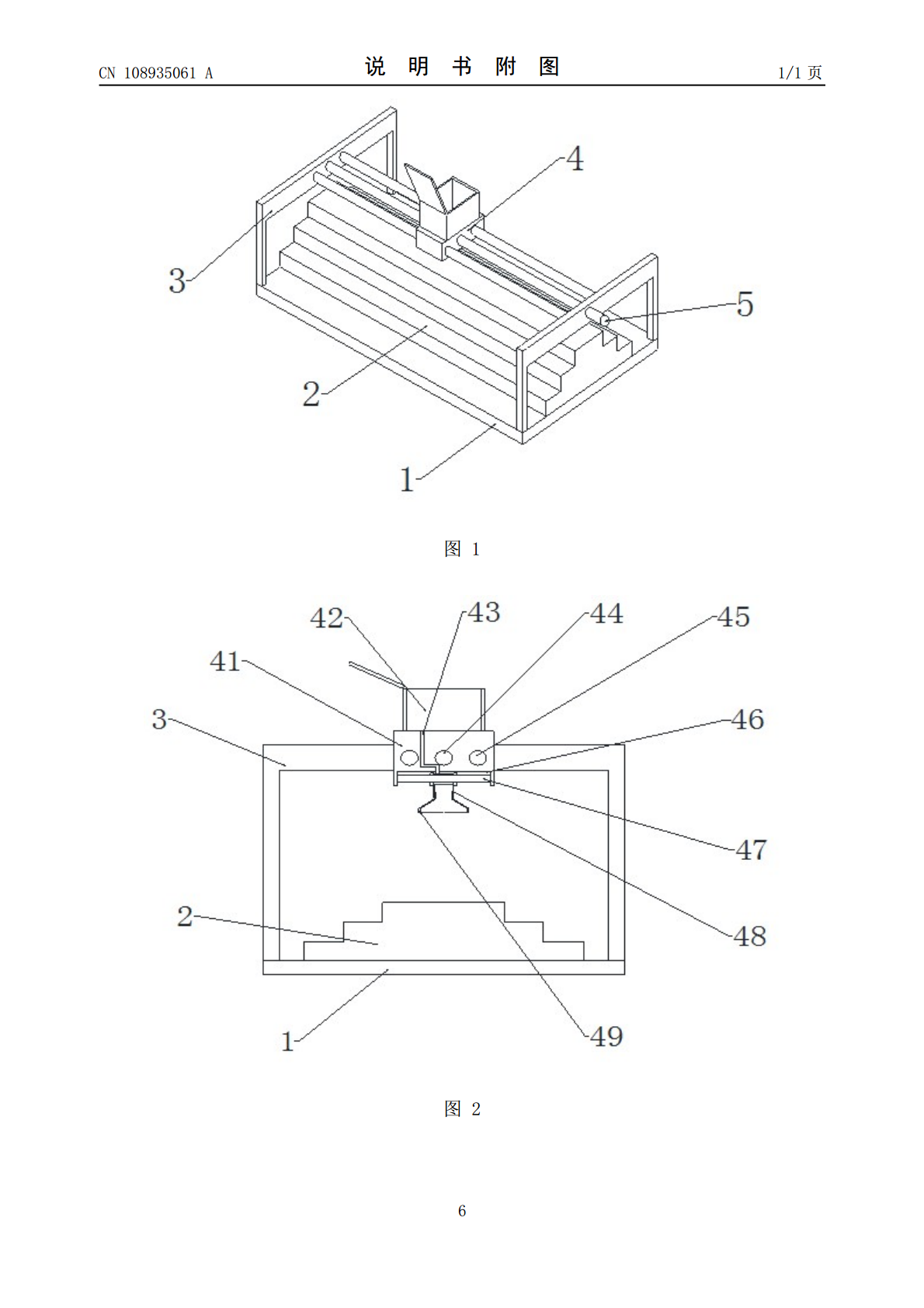

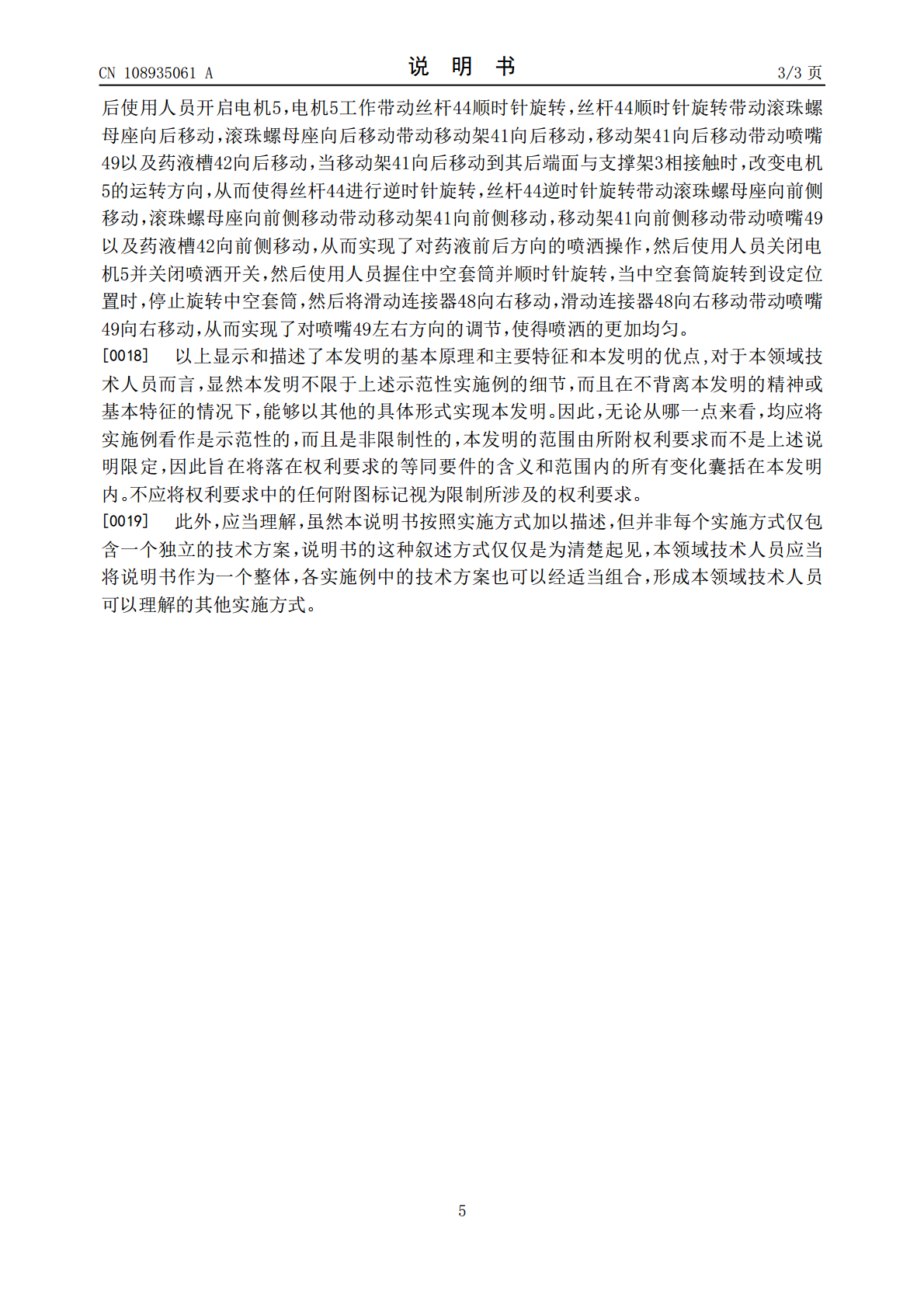

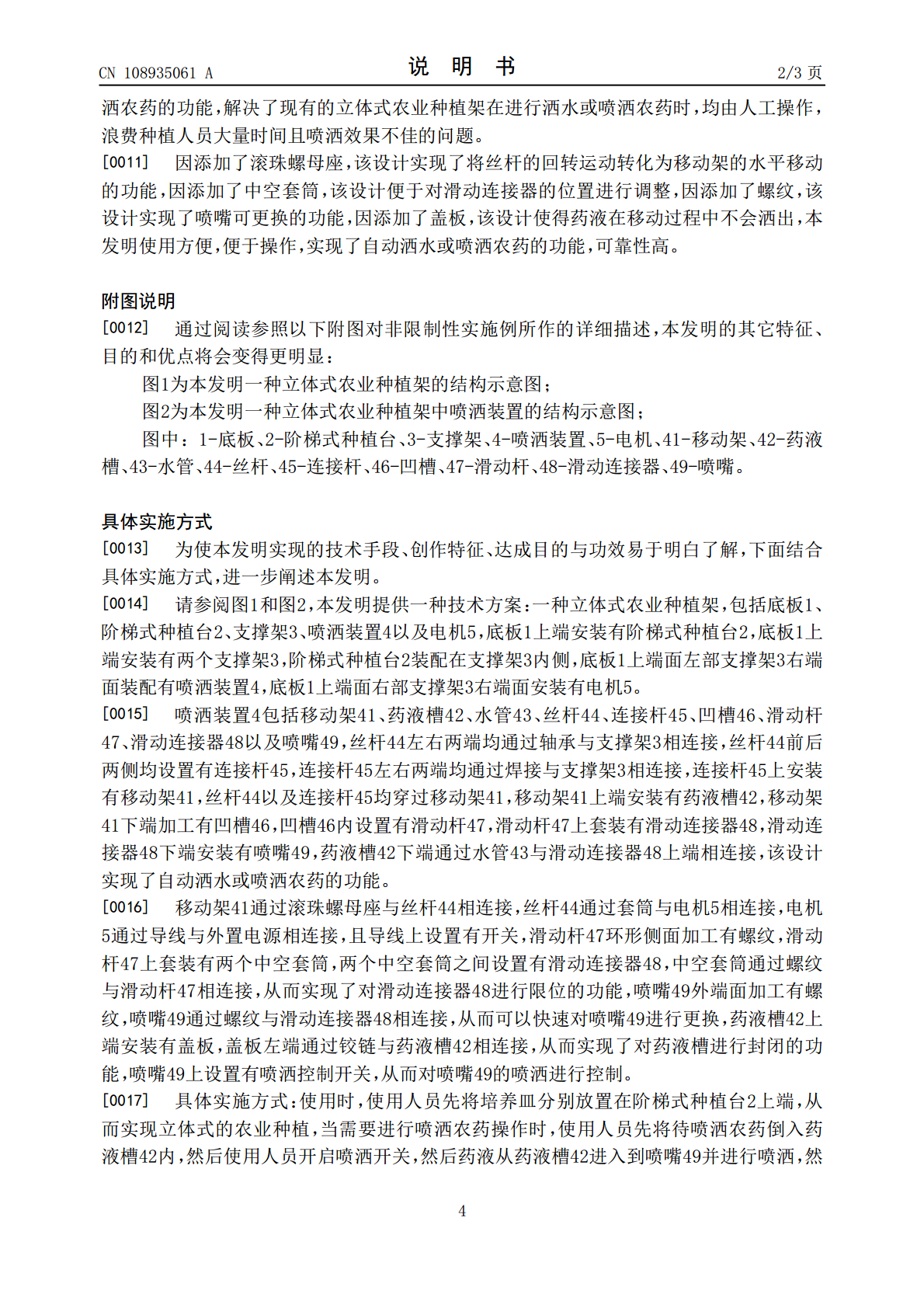

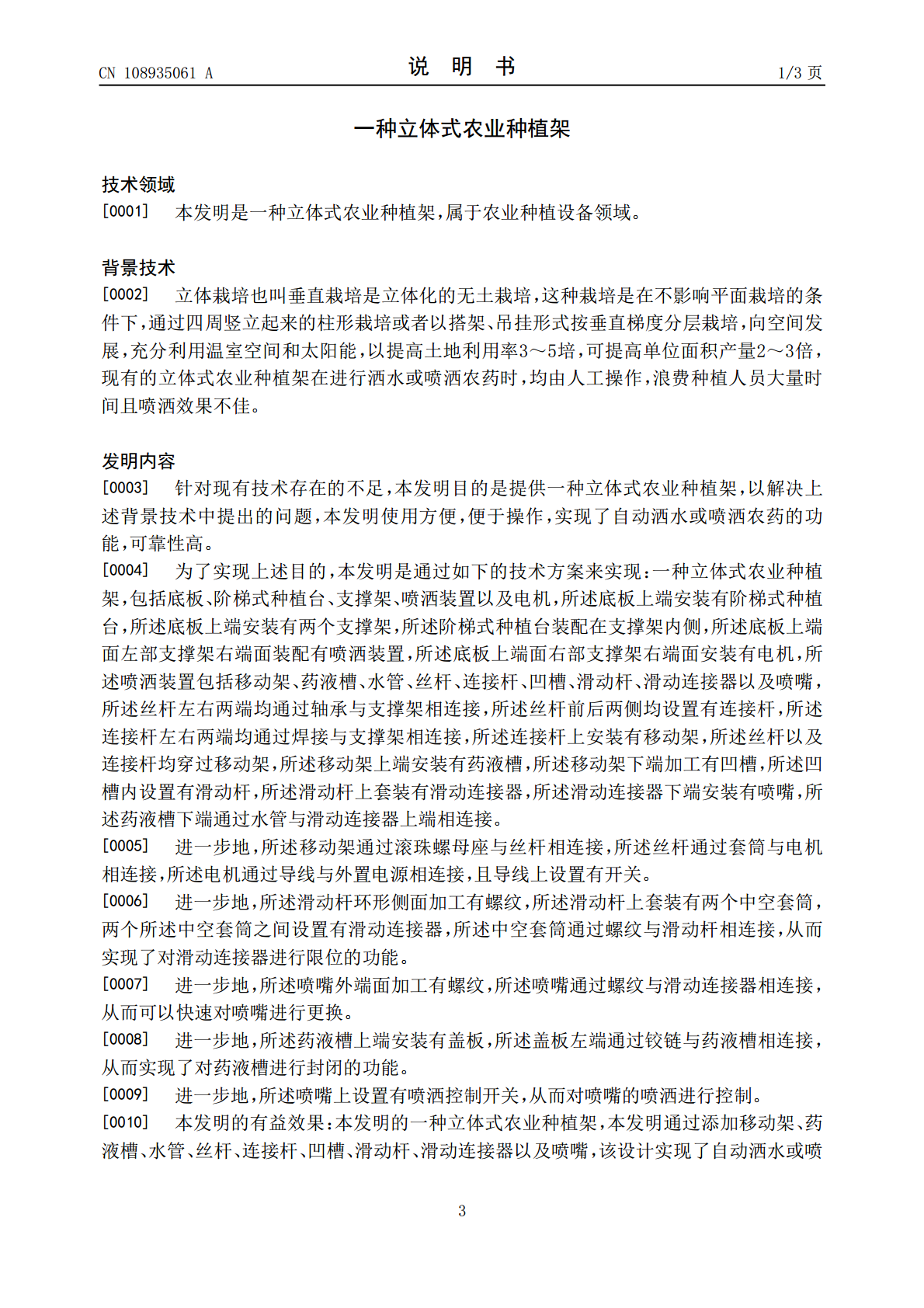

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108935061A(43)申请公布日2018.12.07(21)申请号201810727082.8(22)申请日2018.07.05(71)申请人从佳乐地址233000安徽省蚌埠市高新技术开发区中粮大道绿地世纪城摩尔公馆3栋201(72)发明人从佳乐(51)Int.Cl.A01G31/06(2006.01)A01G31/02(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种立体式农业种植架(57)摘要本发明提供一种立体式农业种植架，包括底板、阶梯式种植台、支撑架、电机、移动架、药液槽、水管、丝杆、连接杆、凹槽、滑动杆、滑动连接器以及喷嘴，底板上端安装有阶梯式种植台，底板上端安装有两个支撑架，阶梯式种植台装配在支撑架内侧，底板上端面右部支撑架右端面安装有电机，丝杆前后两侧均设置有连接杆，连接杆上安装有移动架，移动架上端安装有药液槽，凹槽内设置有滑动杆，滑动杆上套装有滑动连接器，滑动连接器下端安装有喷嘴，药液槽下端通过水管与滑动连接器上端相连接，该设计实现了自动洒水或喷洒农药的功能，本发明使用方便，便于操作，实现了自动洒水或喷洒农药的功能，可靠性高。CN108935061ACN108935061A权利要求书1/1页1.一种立体式农业种植架，包括底板（1）、阶梯式种植台（2）、支撑架（3）、喷洒装置（4）以及电机（5），其特征在于：所述底板（1）上端安装有阶梯式种植台（2），所述底板（1）上端安装有两个支撑架（3），所述阶梯式种植台（2）装配在支撑架（3）内侧，所述底板（1）上端面左部支撑架（3）右端面装配有喷洒装置（4），所述底板（1）上端面右部支撑架（3）右端面安装有电机（5）；所述喷洒装置（4）包括移动架（41）、药液槽（42）、水管（43）、丝杆（44）、连接杆（45）、凹槽（46）、滑动杆（47）、滑动连接器（48）以及喷嘴（49），所述丝杆（44）左右两端均通过轴承与支撑架（3）相连接，所述丝杆（44）前后两侧均设置有连接杆（45），所述连接杆（45）左右两端均通过焊接与支撑架（3）相连接，所述连接杆（45）上安装有移动架（41），所述丝杆（44）以及连接杆（45）均穿过移动架（41），所述移动架（41）上端安装有药液槽（42），所述移动架（41）下端加工有凹槽（46），所述凹槽（46）内设置有滑动杆（47），所述滑动杆（47）上套装有滑动连接器（48），所述滑动连接器（48）下端安装有喷嘴（49），所述药液槽（42）下端通过水管（43）与滑动连接器（48）上端相连接。2.根据权利要求1所述的一种立体式农业种植架，其特征在于：所述移动架（41）通过滚珠螺母座与丝杆（44）相连接，所述丝杆（44）通过套筒与电机（5）相连接，所述电机（5）通过导线与外置电源相连接，且导线上设置有开关。3.根据权利要求1所述的一种立体式农业种植架，其特征在于：所述滑动杆（47）环形侧面加工有螺纹，所述滑动杆（47）上套装有两个中空套筒，两个所述中空套筒之间设置有滑动连接器（48），所述中空套筒通过螺纹与滑动杆（47）相连接，从而实现了对滑动连接器（48）进行限位的功能。4.根据权利要求1所述的一种立体式农业种植架，其特征在于：所述喷嘴（49）外端面加工有螺纹，所述喷嘴（49）通过螺纹与滑动连接器（48）相连接，从而可以快速对喷嘴（49）进行更换。5.根据权利要求1所述的一种立体式农业种植架，其特征在于：所述药液槽（42）上端安装有盖板，所述盖板左端通过铰链与药液槽（42）相连接，从而实现了对药液槽进行封闭的功能。6.根据权利要求1所述的一种立体式农业种植架，其特征在于：所述喷嘴（49）上设置有喷洒控制开关，从而对喷嘴（49）的喷洒进行控制。2CN108935061A说明书1/3页一种立体式农业种植架技术领域[0001]本发明是一种立体式农业种植架，属于农业种植设备领域。背景技术[0002]立体栽培也叫垂直栽培是立体化的无土栽培，这种栽培是在不影响平面栽培的条件下，通过四周竖立起来的柱形栽培或者以搭架、吊挂形式按垂直梯度分层栽培，向空间发展，充分利用温室空间和太阳能，以提高土地利用率3～5培，可提高单位面积产量2～3倍，现有的立体式农业种植架在进行洒水或喷洒农药时，均由人工操作，浪费种植人员大量时间且喷洒效果不佳。发明内容[0003]针对现有技术存在的不足，本发明目的是提供一种立体式农业种植架，以解决上述背景技术中提出的问题，本发明使用方便，便于操作，实现了自动洒水或喷洒农药的功能，可靠性高。[0004]为了实现上述目的，本发明是通过如下的技术方案来实现：一种立体式农业种植架，包括底板、阶梯式种植台、支撑架、喷洒装置以及电机，所述底板上端安装有阶
