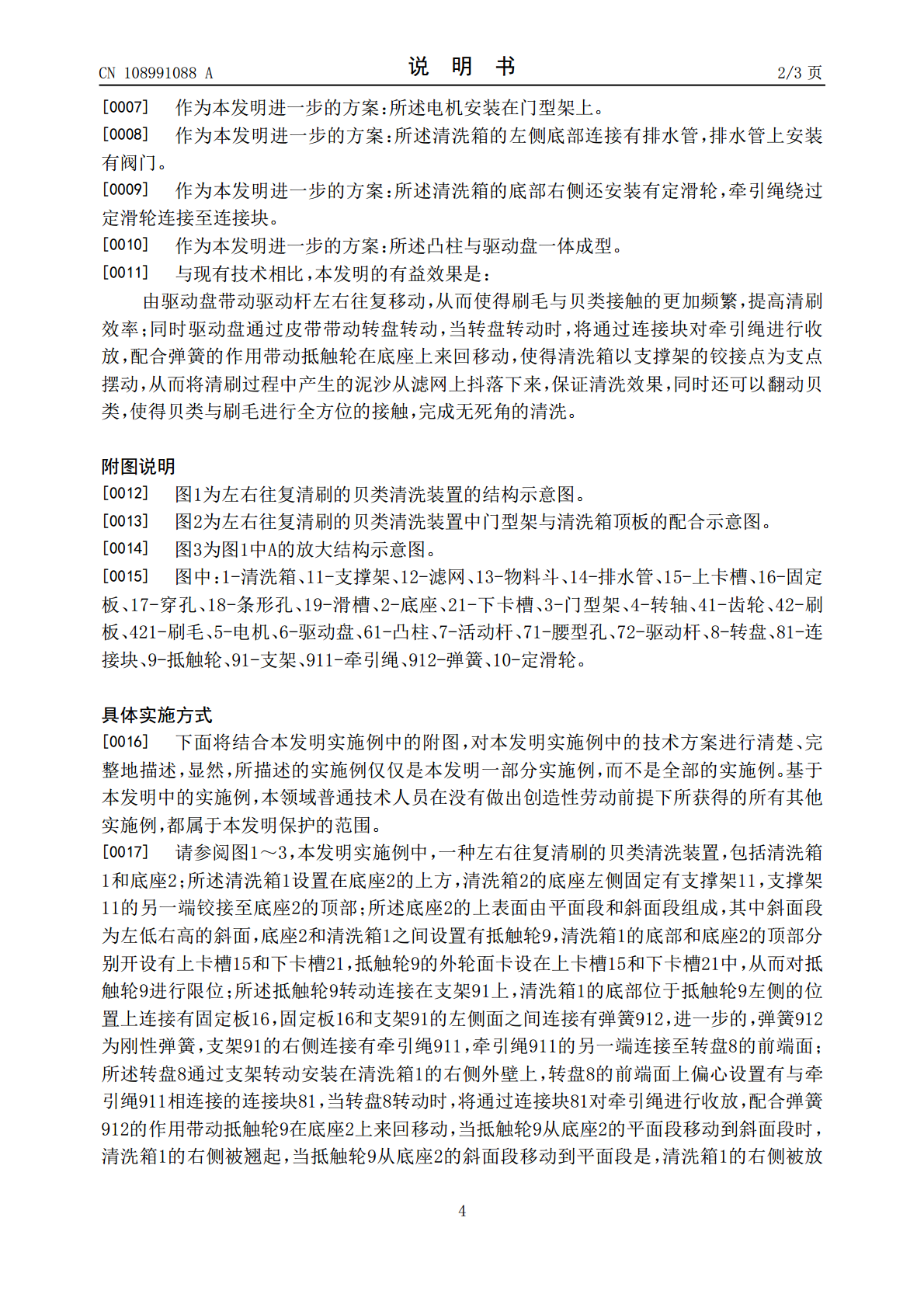

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108991088A(43)申请公布日2018.12.14(21)申请号201810811045.5(22)申请日2018.07.23(71)申请人长沙市凤英机械科技有限公司地址410000湖南省长沙市高新开发区尖山路39号长沙中电软件园有限公司总部大楼A1328室(72)发明人崔超(74)专利代理机构合肥市科融知识产权代理事务所(普通合伙)34126代理人陈思聪(51)Int.Cl.A22C29/04(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种左右往复清刷的贝类清洗装置(57)摘要本发明公开了一种左右往复清刷的贝类清洗装置，包括清洗箱和底座；所述清洗箱设置在底座的上方，清洗箱的底座左侧固定有支撑架，支撑架的另一端铰接至底座的顶部；所述底座的上表面由平面段和斜面段组成，底座和清洗箱之间设置有抵触轮；所述抵触轮转动连接在支架上；所述清洗箱的顶部配合连接有门型架，门型架的内顶面上转动连接有多个等距设置的转轴，转轴的下端伸入到清洗箱中并连接有刷块；所述刷块的下方设置有滤网；所述清洗箱的右侧板上侧开设有穿孔，穿孔内滑动插设有驱动杆，驱动杆套设在转轴的外围并与转轴转动连接。本发明结构新颖，设计合理，能够有效地提高贝类的清洗效率，保证清洗效果。CN108991088ACN108991088A权利要求书1/1页1.一种左右往复清刷的贝类清洗装置，包括清洗箱（1）和底座（2）；其特征在于，所述清洗箱（1）设置在底座（2）的上方，清洗箱（2）的底座左侧固定有支撑架（11），支撑架（11）的另一端铰接至底座（2）的顶部；所述底座（2）的上表面由平面段和斜面段组成，其中斜面段为左低右高的斜面，底座（2）和清洗箱（1）之间设置有抵触轮（9），清洗箱（1）的底部和底座（2）的顶部分别开设有上卡槽（15）和下卡槽（21），抵触轮（9）的外轮面卡设在上卡槽（15）和下卡槽（21）中；所述抵触轮（9）转动连接在支架（91）上，清洗箱（1）的底部位于抵触轮（9）左侧的位置上连接有固定板（16），固定板（16）和支架（91）的左侧面之间连接有弹簧（912），支架（91）的右侧连接有牵引绳（911），牵引绳（911）的另一端连接至转盘（8）的前端面；所述转盘（8）通过支架转动安装在清洗箱（1）的右侧外壁上，转盘（8）的前端面上偏心设置有与牵引绳（911）相连接的连接块（81）；所述清洗箱（1）的顶部配合连接有门型架（3），清洗箱（1）的顶部开设有滑槽（19），门型架（3）的两个分支滑动卡设在滑槽（19）中；所述门型架（3）的内顶面上转动连接有多个等距设置的转轴（4），相邻所述转轴（4）之间通过齿轮（41）传动连接，转轴（4）配备有驱动其转动的电机（5），转轴（4）的下端伸入到清洗箱（1）中并连接有刷块（42），刷块（42）的底部均布有刷毛（421）；所述清洗箱（1）的顶板上开设有与转轴（4）相配合的条形孔（18），转轴（4）滑动卡设在条形孔（18）中；所述刷块（42）的下方设置有滤网（12），滤网（12）贴合固定在清洗箱（1）的内壁上，清洗箱（1）的左侧位于滤网（12）左上方的位置上连接有物料斗（13）；所述清洗箱（1）的右侧板上侧开设有穿孔（17），穿孔（17）内滑动插设有驱动杆（72），驱动杆（72）套设在转轴（4）的外围并与转轴（4）转动连接，驱动杆（72）的右端连接有活动杆（7）；所述活动杆（7）的右侧配合连接有驱动盘（6），驱动盘（6）转动安装在清洗箱（1）的右侧外壁上，驱动盘（6）的前端面上偏心设置有凸柱（61），活动杆（7）上沿长度方向开设有腰型孔（71），凸柱（61）滑动卡设在腰型孔（71），驱动盘（6）通过皮带连接转盘（8）。2.根据权利要求1所述的左右往复清刷的贝类清洗装置，其特征在于，所述弹簧（912）为刚性弹簧。3.根据权利要求1所述的左右往复清刷的贝类清洗装置，其特征在于，所述电机（5）安装在门型架（3）上。4.根据权利要求1所述的左右往复清刷的贝类清洗装置，其特征在于，所述清洗箱（1）的左侧底部连接有排水管（14），排水管（14）上安装有阀门。5.根据权利要求1所述的左右往复清刷的贝类清洗装置，其特征在于，所述清洗箱（1）的底部右侧还安装有定滑轮（10），牵引绳（911）绕过定滑轮（10）连接至连接块（81）。6.根据权利要求1所述的左右往复清刷的贝类清洗装置，其特征在于，所述凸柱（61）与驱动盘（6）一体成型。2CN108991088A说明书1/3页一种左右往复清刷的贝类清洗装置技术领域[0001]本发明涉及水产品加工领域，具体是一种左右往复清刷的贝类清洗装置。背景技术[0002]海洋和淡水渔业生产的动植物及其加工产品的统称。鲜活水
