一种用于储运发射箱的分体式短路保护装置.pdf

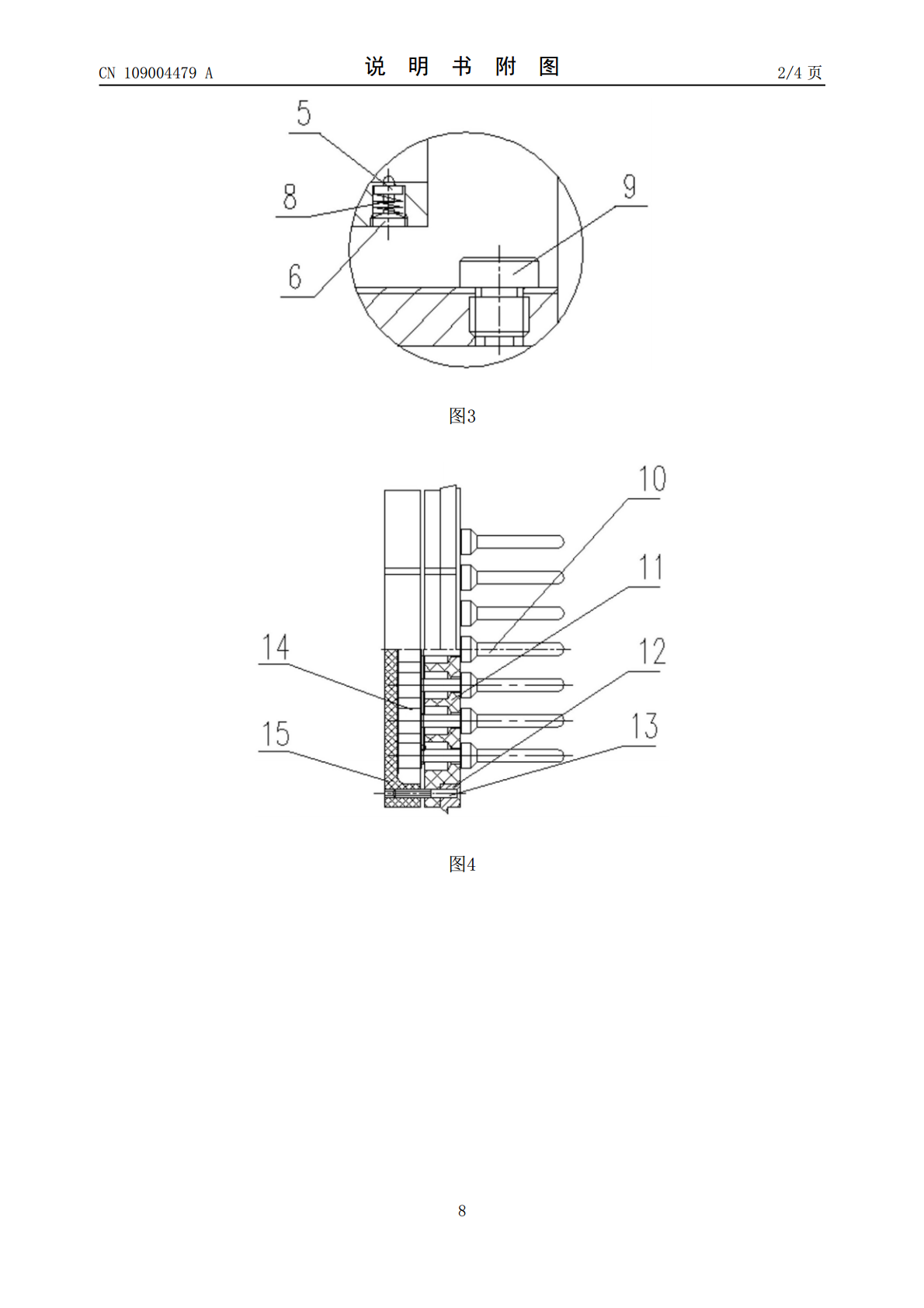

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109004479A(43)申请公布日2018.12.14(21)申请号201810677503.0H01R13/04(2006.01)(22)申请日2018.06.27(71)申请人晋西工业集团有限责任公司地址030027山西省太原市和平北路北巷5号(72)发明人王瑞华乐超超张晋业(74)专利代理机构北京理工正阳知识产权代理事务所(普通合伙)11639代理人王民盛(51)Int.Cl.H01R31/08(2006.01)H01R13/639(2006.01)H01R13/623(2006.01)H01R13/502(2006.01)H01R13/436(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种用于储运发射箱的分体式短路保护装置(57)摘要本发明涉及一种用于储运发射箱的分体式短路保护装置，属于弹箭技术领域。本发明的短路保护装置，包括保护帽和短路体；其中保护帽包括盒盖、旋槽螺钉、压簧、顶杆、弹簧、螺堵、顶杆支架；短路体包括支撑架、导电盘、插针垫、插针、压环、长螺钉。本发明的短路保护装置采用短路体与保护帽的分体结构，保证了短路保护装置能够方便快速拆装；短路体在保护帽内部通过压簧和顶杆夹紧，保证了全部插针与导电片之间的可靠导通。本发明的短路保护装置短路效果可靠，安全性高。CN109004479ACN109004479A权利要求书1/1页1.一种用于储运发射箱的分体式短路保护装置，其特征是：包括保护帽和短路体；其中保护帽包括盒盖、旋槽螺钉、压簧、顶杆、弹簧、螺堵、顶杆支架；盒盖为一端开口的圆筒形结构，盒盖内壁加工有内螺纹，盒盖开口一端的口部侧壁开有一组圆周均布的螺钉孔；顶杆支架为外径小于盒盖内径且两端开口的圆筒形结构，顶杆支架的左端外壁径向向外延伸有环形连接部，所述环形连接部的外壁加工有与盒盖内壁内螺纹相匹配的外螺纹，顶杆支架的右端口部侧壁径向开有圆周均布的阶梯状圆柱体通孔，每个阶梯圆柱体通孔外侧的较大圆孔的外端内壁加工有内螺纹；顶杆主体为外径相匹配于顶杆支架阶梯圆柱体通孔内侧的较小圆孔内径的圆柱体支撑杆，支撑杆的中部径向向外延伸有弹簧定位部；顶杆支架的每个阶梯孔内放入一个顶杆，每个顶杆外端套接有弹簧，顶杆支架每个阶梯孔的外端通过螺堵封装，使每个顶杆内端在弹簧作用穿出顶杆支架的内壁；顶杆支架通过环形连接部螺纹旋入盒盖的内壁，使顶杆支架的左端紧顶盒盖的内底；盒盖的内底中部通过螺钉固定压簧；盒盖口部侧壁的每个螺纹孔内各连接有一个旋槽螺钉，每个旋槽螺钉的头部向盒盖内腔伸出；短路体包括导电盘、支撑架、插针垫、插针、压环、长螺钉；支撑架为绝缘材料加工而成的一端开口且外径小于顶杆支架内径的圆筒形结构，支撑架的侧壁轴向开有一组圆周分布的螺钉孔，支撑架的外壁加工有轴向延伸的导引槽；导电盘为导电材料加工而成的外形与支撑架内腔内形相匹配的圆盘结构；插针垫为弹性材料加工而成且外径与支撑架外径相匹配的圆盘结构，插针垫的盘面上轴向开有阶梯状圆柱体通孔结构的插针孔，插针垫的外壁加工有轴向延伸的导引槽，插针垫的右端外壁开有环形卡位槽，所述环形卡位槽的底部轴向开有一组圆周分布的螺钉孔，插针垫上螺钉孔及导引槽的圆周分布位置与支撑架上螺钉孔及导引槽的圆周分布位置相匹配；压环为外形与插针垫环形卡位槽内形相匹配的圆环形结构，压环的左端外壁为向右扩张的圆锥段，圆锥段的最大外径与顶杆支架内径相匹配，压环的圆锥段外壁加工有轴向延伸的导引槽；压环的环面上轴向开有一组圆周分布的螺钉孔；压环上螺钉孔及导引槽的圆周分布位置与支撑架上螺钉孔及导引槽的圆周分布位置相匹配；插针的前端为外径与连接器插孔内径相匹配的圆柱体段，插针的后段为与插针垫插针孔内形相匹配的阶梯圆柱体定位段，插针的定位段前端为向前收敛的圆锥段，圆锥段的最大外径大于插针垫插针孔右端较小圆孔的内径；各个插针插入插针垫的各个插针孔内，每个插针的圆锥段穿过插针垫插针孔右端较小的圆孔，使插针与插针垫轴向定位；导电盘装入支撑架的内腔，压环套在插针垫的环形卡位槽内，长螺钉同时穿过压环、插针垫和支撑架的螺钉孔，使三者轴向固定。2.如权利要求1所述的一种用于储运发射箱的分体式短路保护装置，其特征是：顶杆支架环形连接部的右端面上开有一组圆周均布的扳手孔。2CN109004479A说明书1/4页一种用于储运发射箱的分体式短路保护装置技术领域[0001]本发明涉及一种用于储运发射箱的分体式短路保护装置，属于弹箭技术领域。背景技术[0002]火箭弹属于危险火工品，为保障安全，避免意外发火，在贮运及勤务过程中需对弹上的主发动机点火具进行短路保护。目前，储运发射箱广泛使用，火箭弹的内部电路通过箱底电连接器与火箭炮进行电气连接。为保证火箭弹储运时的电路
