一种智能防泄漏燃气闸阀.pdf

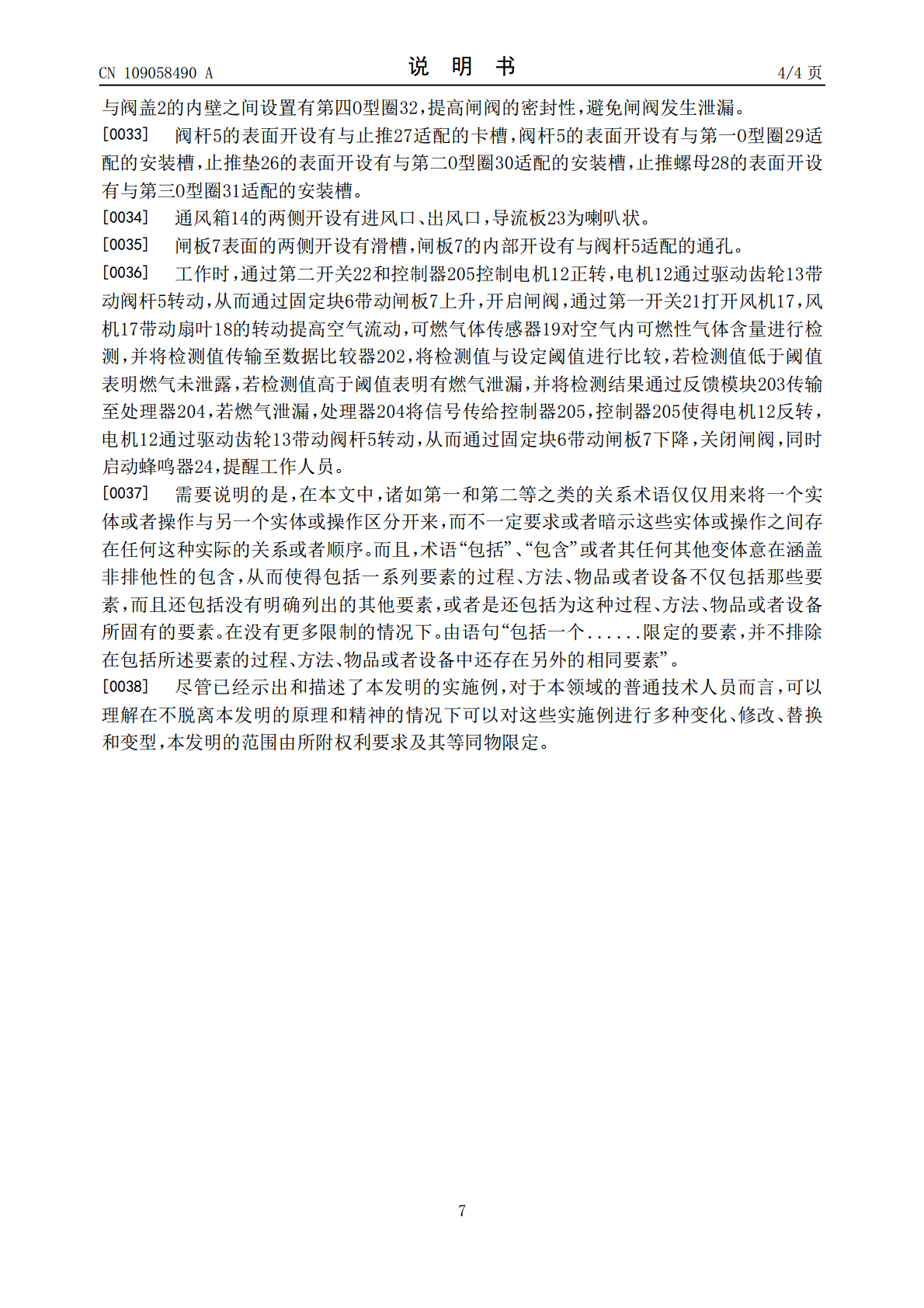

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109058490A(43)申请公布日2018.12.21(21)申请号201811047562.6(22)申请日2018.09.10(71)申请人铜陵爱阀科技有限公司地址244000安徽省铜陵市狮子山区经济开发区栖凤路3636号(72)发明人钱华祥王彪任晓辉陈光凯(51)Int.Cl.F16K3/02(2006.01)F16K31/04(2006.01)F16K37/00(2006.01)权利要求书2页说明书4页附图4页(54)发明名称一种智能防泄漏燃气闸阀(57)摘要本发明公开了一种智能防泄漏燃气闸阀，包括阀体和阀盖，阀体与阀盖通过第一螺杆和第一螺母固定连接，阀盖的中心转动连接有阀杆，阀杆的一端螺纹连接有固定块，固定块的底部固定连接有闸板，阀盖的顶部通过第二螺杆和第二螺母固定连接有固定盖，固定盖内壁的一侧固定连接有电机，电机的输出轴端固定连接有驱动齿轮，固定盖的顶部固定连接有通风箱，通风箱内壁通过第二支撑架的中心固定连接有风机，第一支撑架的中心固定连接有可燃气体传感器，通风箱内壁的底部固定连接有控制装置，本发明涉及闸阀技术领域。该种智能防泄漏燃气闸阀，解决了燃气发生泄露时，如果现场没有工作人员及时处理，会产生严重的后果，生命和财产会受到一定时损失的问题。CN109058490ACN109058490A权利要求书1/2页1.一种智能防泄漏燃气闸阀，包括阀体(1)和阀盖(2)，其特征在于：所述阀体(1)与阀盖(2)通过第一螺杆(3)和第一螺母(4)固定连接，所述阀盖(2)的中心转动连接有阀杆(5)，所述阀杆(5)的一端螺纹连接有固定块(6)，所述固定块(6)的底部固定连接有闸板(7)，所述阀杆(5)远离固定块(6)的一端固定连接有安装法兰(8)，所述阀盖(2)的顶部通过第二螺杆(9)和第二螺母(10)固定连接有固定盖(11)，所述固定盖(11)内壁的一侧固定连接有电机(12)，所述电机(12)的输出轴端固定连接有驱动齿轮(13)，所述驱动齿轮(13)与安装法兰(8)啮合连接，所述固定盖(11)的顶部固定连接有通风箱(14)，所述通风箱(14)内壁的顶部与底部之间依次固定连接有第一支撑架(15)、第二支撑架(16)，所述第二支撑架(16)的中心固定连接有风机(17)，所述风机(17)的输出轴端固定连接有扇叶(18)，所述第一支撑架(15)的中心固定连接有可燃气体传感器(19)，所述通风箱(14)内壁的底部固定连接有控制装置(20)。2.根据权利要求1所述的一种智能防泄漏燃气闸阀，其特征在于：所述通风箱(14)内壁顶部的两侧依次固定连接有第一开关(21)、第二开关(22)，所述通风箱(14)内壁的顶部开设有与第一开关(21)、第二开关(22)适配的通孔，所述第二支撑架(16)的一侧固定连接有导流板(23)，所述通风箱(14)内壁的顶部且位于导流板(23)相对应位置固定连接有蜂鸣器(24)。3.根据权利要求1或2所述的一种智能防泄漏燃气闸阀，其特征在于：所述控制装置(20)包括控制箱(201)，所述控制箱(201)内壁的底部依次固定连接有数据比较器(202)、反馈模块(203)、处理器(204)和控制器(205)，所述可燃气体传感器(19)的输出端与数据比较器(202)的输入端连接，所述数据比较器(202)的输出端与反馈模块(203)的输入端连接，所述反馈模块(203)的输出端与处理器(204)的输入端连接，所述处理器(204)的输出端与控制器(205)的输入端连接，所述控制器(205)的输出端与电机(12)和蜂鸣器(24)的输入端连接，所述第二开关(22)的输出端与控制器(205)的输入端连接。4.根据权利要求2所述的一种智能防泄漏燃气闸阀，其特征在于：所述第二开关(22)为双位开关，所述第二开关(22)控制电机(12)的正反转，所述第一开关(21)为单位开关，所述第一开关(21)控制风机(17)的启停。5.根据权利要求1所述的一种智能防泄漏燃气闸阀，其特征在于：所述阀体(1)与阀盖(2)之间设置有垫圈(25)，所述阀盖(2)的内壁一侧且位于阀杆(5)的表面固定连接有止推垫(26)，所述阀杆(5)的表面转动连接有止推(27)，所述阀盖(2)的内壁且位于止推(27)的顶部螺纹连接有止推螺母(28)。6.根据权利要求1所述的一种智能防泄漏燃气闸阀，其特征在于：所述止推垫(26)与阀杆(5)的表面之间设置有第一O型圈(29)，所述止推垫(26)与阀盖(2)的内壁之间设置有第二O型圈(30)，所述止推螺母(28)与阀杆(5)的表面之间设置有第三O型圈(31)，所述止推螺母(28)与阀盖(2)的内壁之间设置有第四O型圈(32)。7.根据权利要求1所述的一种智能防泄
