一种具有除杂功能的中药搅拌机.pdf

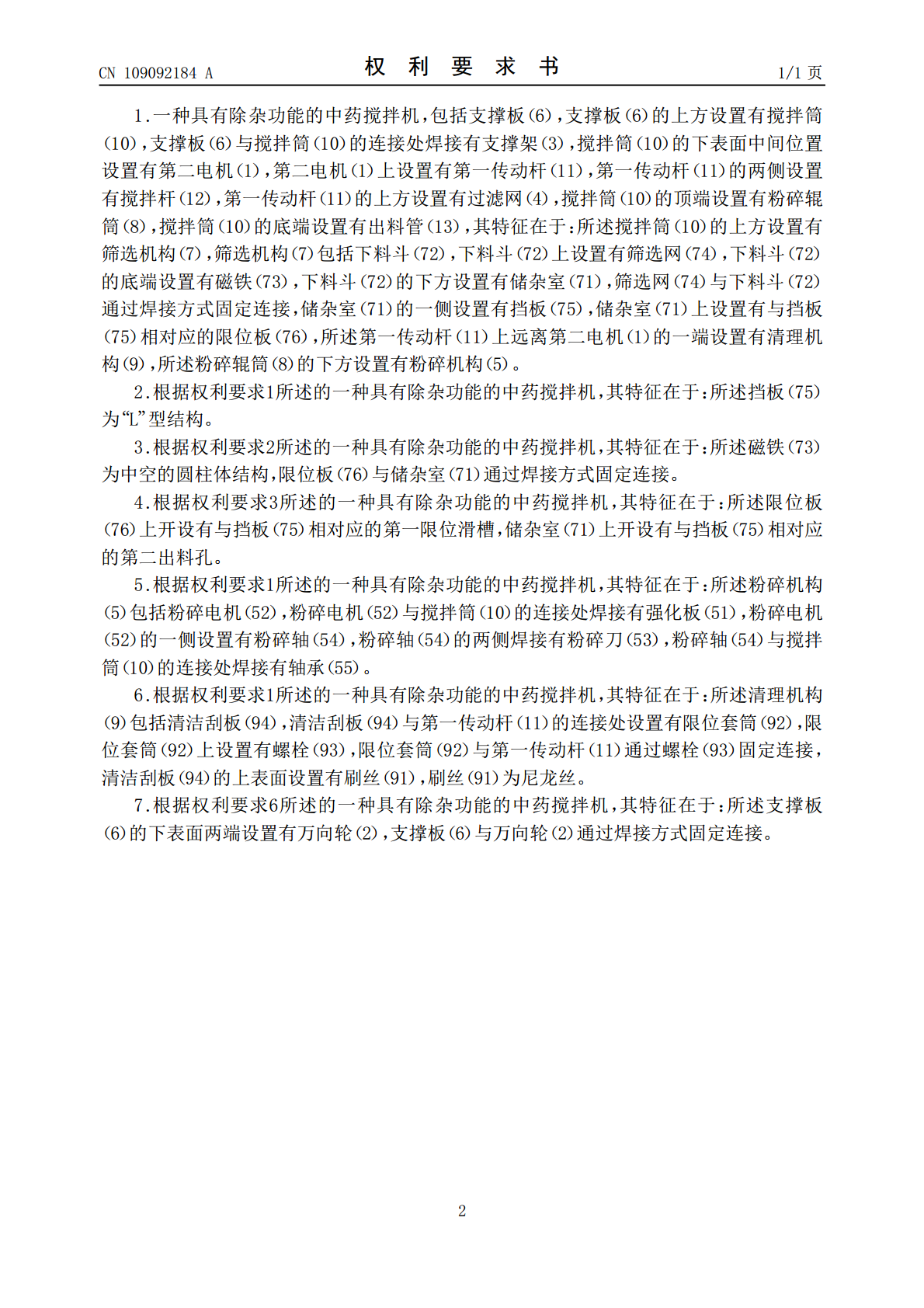

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109092184A(43)申请公布日2018.12.28(21)申请号201810924418.XB02C23/08(2006.01)(22)申请日2018.08.14(71)申请人郑州仁宏医药科技有限公司地址450000河南省郑州市高新技术产业开发区翠竹街6号4幢1层附05号(72)发明人郜佩环(74)专利代理机构北京华仲龙腾专利代理事务所(普通合伙)11548代理人姜庆梅(51)Int.Cl.B01F13/10(2006.01)B01F13/00(2006.01)B01F7/18(2006.01)B02C4/02(2006.01)B02C18/14(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种具有除杂功能的中药搅拌机(57)摘要本发明公开了一种具有除杂功能的中药搅拌机，包括支撑板，支撑板的上方设置有搅拌筒，支撑板与搅拌筒的连接处焊接有支撑架，搅拌筒的下表面中间位置设置有第二电机，第二电机上设置有第一传动杆，第一传动杆的两侧设置有搅拌杆，第一传动杆的上方设置有过滤网，搅拌筒的顶端设置有粉碎辊筒，搅拌筒的底端设置有出料管，所述搅拌筒的上方设置有筛选机构；在中药搅拌机上设置了筛选机构，用户可以通过筛选机构对药材中掺杂的杂物进行筛选，从而将药材中掺杂的杂物除去，从而防止杂物的残留影响中药搅拌机的生产质量。CN109092184ACN109092184A权利要求书1/1页1.一种具有除杂功能的中药搅拌机，包括支撑板（6），支撑板（6）的上方设置有搅拌筒（10），支撑板（6）与搅拌筒（10）的连接处焊接有支撑架（3），搅拌筒（10）的下表面中间位置设置有第二电机（1），第二电机（1）上设置有第一传动杆（11），第一传动杆（11）的两侧设置有搅拌杆（12），第一传动杆（11）的上方设置有过滤网（4），搅拌筒（10）的顶端设置有粉碎辊筒（8），搅拌筒（10）的底端设置有出料管（13），其特征在于：所述搅拌筒（10）的上方设置有筛选机构（7），筛选机构（7）包括下料斗（72），下料斗（72）上设置有筛选网（74），下料斗（72）的底端设置有磁铁（73），下料斗（72）的下方设置有储杂室（71），筛选网（74）与下料斗（72）通过焊接方式固定连接，储杂室（71）的一侧设置有挡板（75），储杂室（71）上设置有与挡板（75）相对应的限位板（76），所述第一传动杆（11）上远离第二电机（1）的一端设置有清理机构（9），所述粉碎辊筒（8）的下方设置有粉碎机构（5）。2.根据权利要求1所述的一种具有除杂功能的中药搅拌机，其特征在于：所述挡板（75）为“L”型结构。3.根据权利要求2所述的一种具有除杂功能的中药搅拌机，其特征在于：所述磁铁（73）为中空的圆柱体结构，限位板（76）与储杂室（71）通过焊接方式固定连接。4.根据权利要求3所述的一种具有除杂功能的中药搅拌机，其特征在于：所述限位板（76）上开设有与挡板（75）相对应的第一限位滑槽，储杂室（71）上开设有与挡板（75）相对应的第二出料孔。5.根据权利要求1所述的一种具有除杂功能的中药搅拌机，其特征在于：所述粉碎机构（5）包括粉碎电机（52），粉碎电机（52）与搅拌筒（10）的连接处焊接有强化板（51），粉碎电机（52）的一侧设置有粉碎轴（54），粉碎轴（54）的两侧焊接有粉碎刀（53），粉碎轴（54）与搅拌筒（10）的连接处焊接有轴承（55）。6.根据权利要求1所述的一种具有除杂功能的中药搅拌机，其特征在于：所述清理机构（9）包括清洁刮板（94），清洁刮板（94）与第一传动杆（11）的连接处设置有限位套筒（92），限位套筒（92）上设置有螺栓（93），限位套筒（92）与第一传动杆（11）通过螺栓（93）固定连接，清洁刮板（94）的上表面设置有刷丝（91），刷丝（91）为尼龙丝。7.根据权利要求6所述的一种具有除杂功能的中药搅拌机，其特征在于：所述支撑板（6）的下表面两端设置有万向轮（2），支撑板（6）与万向轮（2）通过焊接方式固定连接。2CN109092184A说明书1/4页一种具有除杂功能的中药搅拌机技术领域[0001]本发明属于医学制药技术领域，具体涉及一种具有除杂功能的中药搅拌机。背景技术[0002]公开号CN207520961U公开了一种中药搅拌机，包括支撑架，支撑架上固定安装有连接杆，连接杆的另一端活动套接在连接口的内部，连接口上活动安装有与连接杆相适配的紧固螺栓，连接口的一侧与药桶的外侧固定连接，药桶的顶部固定安装有挡板，药桶外侧的背面固定安装有电机箱，电机箱的内部固定安装有第一电机，第一电机的输出轴上固定安装第一转动杆；该中药搅拌机，通过滤网的筛选药材，避免了大块的药材难以搅拌
