一种染色机用多种染料混合的搅拌装置.pdf

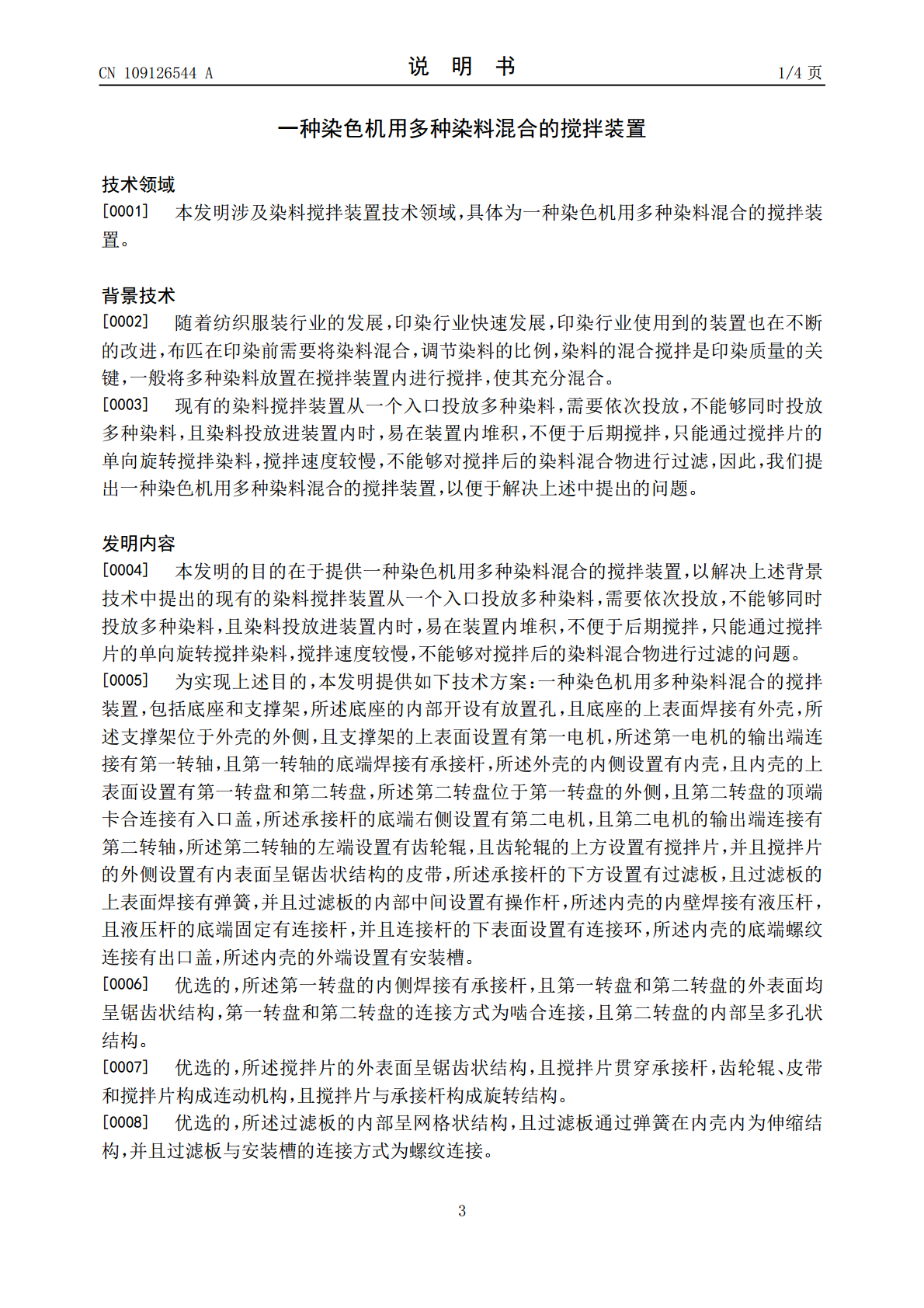

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109126544A(43)申请公布日2019.01.04(21)申请号201811114742.1(22)申请日2018.09.25(71)申请人江苏德利恒棉业有限公司地址223800江苏省宿迁市经济开发区南区鸿运路(72)发明人李先平黄锋林张守银王百芳(74)专利代理机构宿迁市永泰睿博知识产权代理事务所(普通合伙)32264代理人陈科巧(51)Int.Cl.B01F7/18(2006.01)B01F15/00(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种染色机用多种染料混合的搅拌装置(57)摘要本发明公开了一种染色机用多种染料混合的搅拌装置，包括底座和支撑架，所述底座的内部开设有放置孔，所述支撑架位于外壳的外侧，所述第一电机的输出端连接有第一转轴，所述外壳的内侧设置有内壳，所述承接杆的底端右侧设置有第二电机，所述内壳的内壁焊接有液压杆，所述内壳的底端螺纹连接有出口盖。该染色机用多种染料混合的搅拌装置，利用多个第二转盘便于同时向内壳内投放多种染料，第二转盘内的染料能够在旋转的状态下进入内壳内，均匀的投放，避免染料在内壳内堆积，利用搅拌片的横向和竖向旋转能够将染料充分搅拌，提高搅拌效率，能够将染料混合溶液内的颗粒状染料截留在过滤板上，保证搅拌质量。CN109126544ACN109126544A权利要求书1/1页1.一种染色机用多种染料混合的搅拌装置，包括底座（1）和支撑架（4），其特征在于：所述底座（1）的内部开设有放置孔（2），且底座（1）的上表面焊接有外壳（3），所述支撑架（4）位于外壳（3）的外侧，且支撑架（4）的上表面设置有第一电机（5），所述第一电机（5）的输出端连接有第一转轴（6），且第一转轴（6）的底端焊接有承接杆（7），所述外壳（3）的内侧设置有内壳（8），且内壳（8）的上表面设置有第一转盘（9）和第二转盘（10），所述第二转盘（10）位于第一转盘（9）的外侧，且第二转盘（10）的顶端卡合连接有入口盖（11），所述承接杆（7）的底端右侧设置有第二电机（12），且第二电机（12）的输出端连接有第二转轴（13），所述第二转轴（13）的左端设置有齿轮辊（14），且齿轮辊（14）的上方设置有搅拌片（16），并且搅拌片（16）的外侧设置有内表面呈锯齿状结构的皮带（15），所述承接杆（7）的下方设置有过滤板（17），且过滤板（17）的上表面焊接有弹簧（18），并且过滤板（17）的内部中间设置有操作杆（22），所述内壳（8）的内壁焊接有液压杆（19），且液压杆（19）的底端固定有连接杆（20），并且连接杆（20）的下表面设置有连接环（21），所述内壳（8）的底端螺纹连接有出口盖（23），所述内壳（8）的外端设置有安装槽（24）。2.根据权利要求1所述的一种染色机用多种染料混合的搅拌装置，其特征在于：所述第一转盘（9）的内侧焊接有承接杆（7），且第一转盘（9）和第二转盘（10）的外表面均呈锯齿状结构，第一转盘（9）和第二转盘（10）的连接方式为啮合连接，且第二转盘（10）的内部呈多孔状结构。3.根据权利要求1所述的一种染色机用多种染料混合的搅拌装置，其特征在于：所述搅拌片（16）的外表面呈锯齿状结构，且搅拌片（16）贯穿承接杆（7），齿轮辊（14）、皮带（15）和搅拌片（16）构成连动机构，且搅拌片（16）与承接杆（7）构成旋转结构。4.根据权利要求1所述的一种染色机用多种染料混合的搅拌装置，其特征在于：所述过滤板（17）的内部呈网格状结构，且过滤板（17）通过弹簧（18）在内壳（8）内为伸缩结构，并且过滤板（17）与安装槽（24）的连接方式为螺纹连接。5.根据权利要求1所述的一种染色机用多种染料混合的搅拌装置，其特征在于：所述液压杆（19）与连接杆（20）构成“L”字型结构，且连接杆（20）通过连接环（21）活动连接有弹簧（18），并且液压杆（19）等角度焊接在内壳（8）的内壁。6.根据权利要求1所述的一种染色机用多种染料混合的搅拌装置，其特征在于：所述出口盖（23）和入口盖（11）分别贯穿外壳（3）的底端和顶端，且出口盖（23）的外径小于放置孔（2）的内径。2CN109126544A说明书1/4页一种染色机用多种染料混合的搅拌装置技术领域[0001]本发明涉及染料搅拌装置技术领域，具体为一种染色机用多种染料混合的搅拌装置。背景技术[0002]随着纺织服装行业的发展，印染行业快速发展，印染行业使用到的装置也在不断的改进，布匹在印染前需要将染料混合，调节染料的比例，染料的混合搅拌是印染质量的关键，一般将多种染料放置在搅拌装置内进行搅拌，使其充分混合。[0003]现有的染料搅拌装置从一个入口投放多种染料，需要依次投放，不能够同
