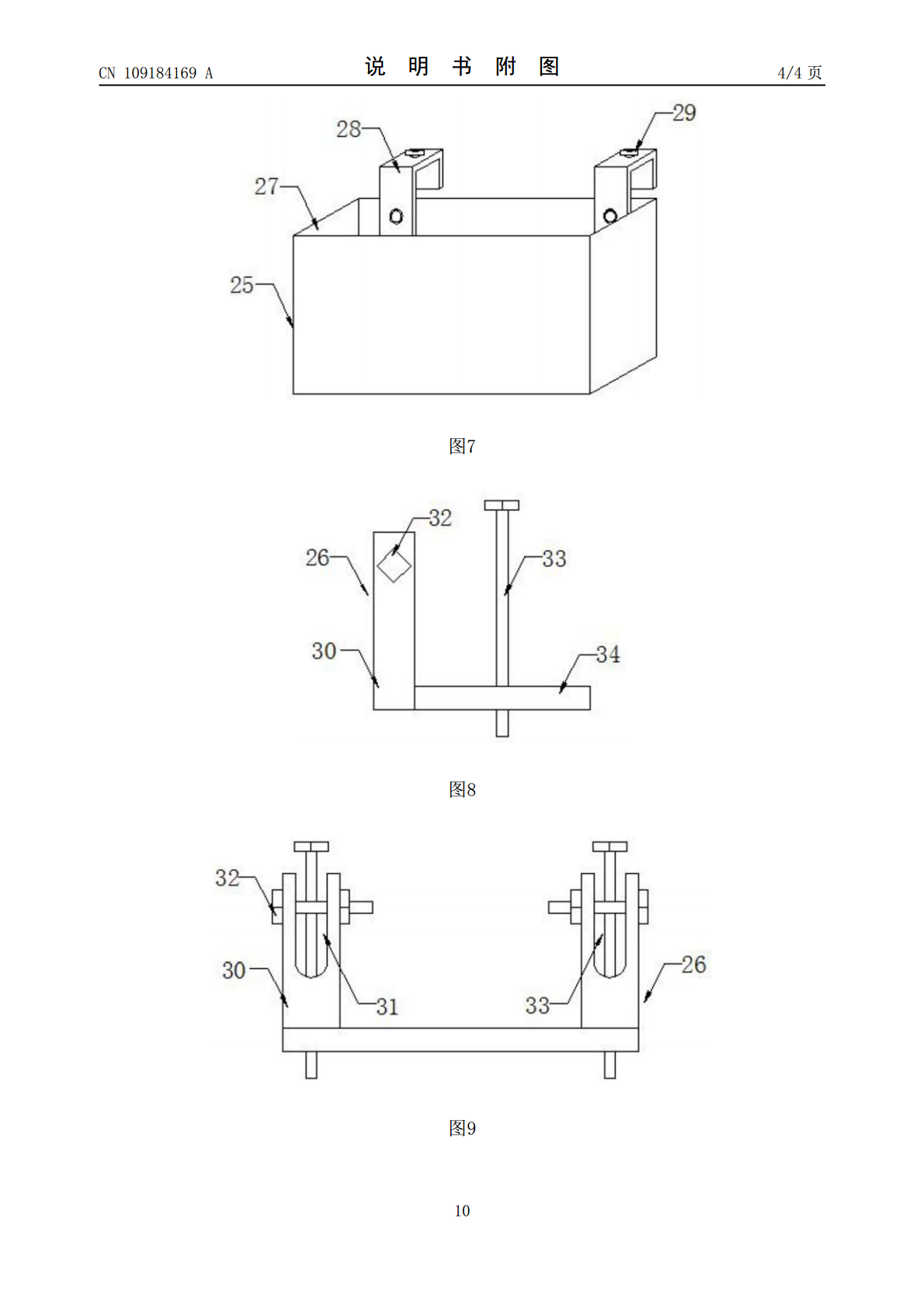

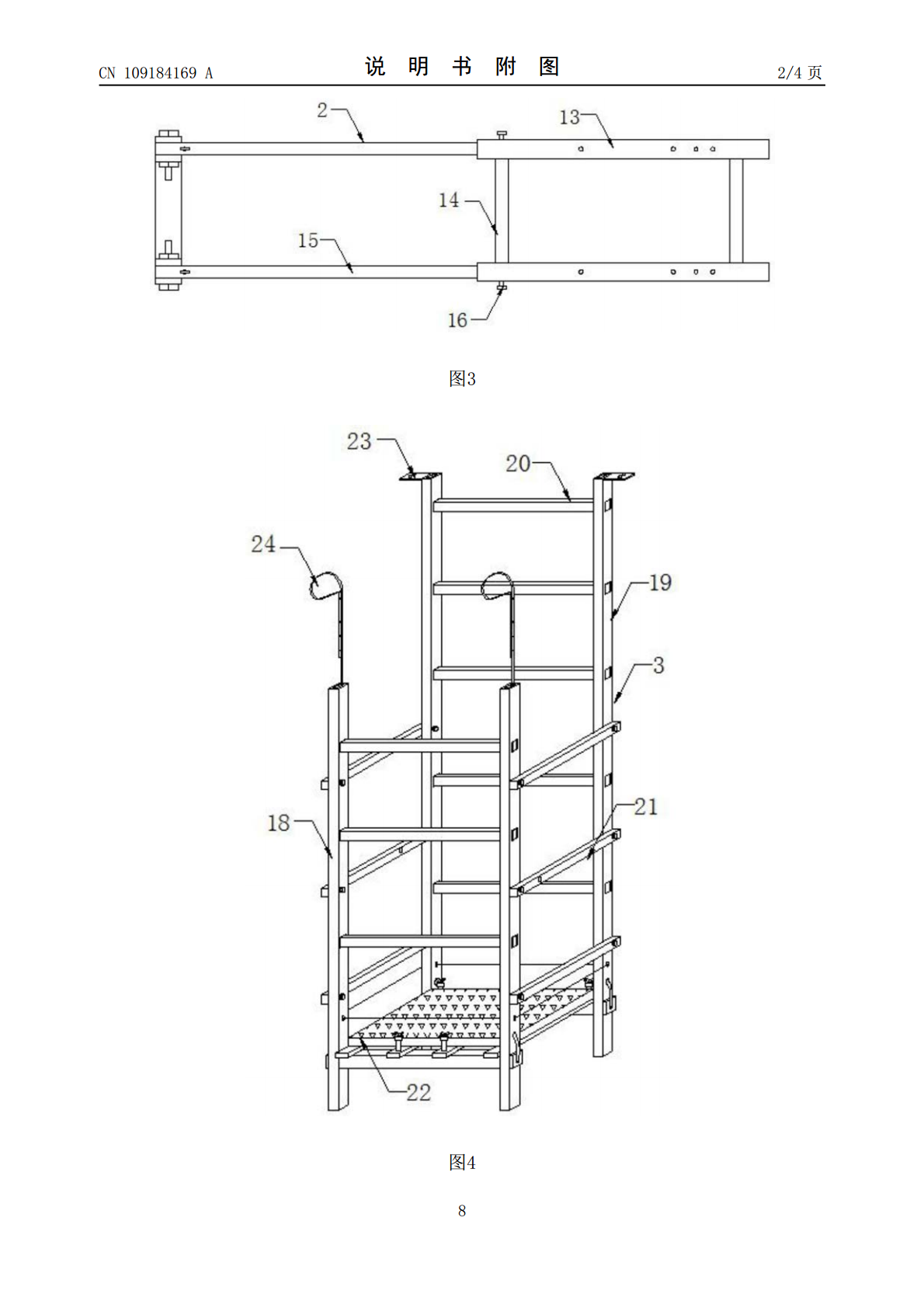

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109184169A(43)申请公布日2019.01.11(21)申请号201811158791.5E04G5/00(2006.01)(22)申请日2018.09.30(71)申请人云南云岭公路工程注册安全工程师事务所有限公司地址650200云南省昆明市经开区昆石高速公路小喜村收费站昆东管理处五楼申请人昆明滇峰久为路桥工程设备有限公司(72)发明人李俊德黄显周魏治国李永超谭俊龙(74)专利代理机构北京市盈科律师事务所11344代理人罗东(51)Int.Cl.E04G3/00(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种施工用组合式挂笼(57)摘要本发明公开了一种施工用组合式挂笼，包括脚手架，脚手架的顶端设有可拆卸的支撑架，支撑架一端的两侧均固定设有储物装置，支撑架的一端悬挂有可拆卸的挂笼，支撑架的另一端设有可拆卸的限位装置，挂笼的内部设有可拆卸的梯子，本发明一种施工用组合式挂笼，通过设有脚手架、支撑架、挂笼、梯子、储物装置和限位装置，组合式挂笼，使各个机构间相互配合，从而提高了机构的使用功能，易于满足工程施工的需求，使用起来较为安全，方便拆卸和安装，易于搬运，较为省时省力，且占用空间较小，易于更换零件和养护，延长组合式挂笼的使用寿命，整体结构简单，造价低廉，实用性强，易于推广。CN109184169ACN109184169A权利要求书1/1页1.一种施工用组合式挂笼，包括脚手架（1），其特征在于，所述脚手架（1）的顶端设有可拆卸的支撑架（2），所述支撑架（2）一端的两侧均固定设有储物装置（25），所述支撑架（2）的一端悬挂有可拆卸的挂笼（3），所述支撑架（2）的另一端设有可拆卸的限位装置（26），所述挂笼（3）的内部设有可拆卸的梯子（4）。2.根据权利要求1所述的一种施工用组合式挂笼，其特征在于：所述脚手架（1）包括四根立柱（5），所述立柱（5）的外部固定套设有若干个等间距的圆盘（6），所述圆盘（6）的表面开设有若干个等间距设置的定位孔（7），其中平行的两根相邻的所述立柱（5）之间设有第一连接臂（8），相距较远的两根所述第一连接臂（8）之间的对角通过加强臂（11）固定连接，所述第一连接臂（8）的两端均通过连接头（9）与所述圆盘（6）卡合连接，所述连接头（9）通过固定钉（10）贯穿所述定位孔（7）与所述圆盘（6）固定连接，两组通过所述第一连接臂（8）连接的所述立柱（5）之间设有可拆卸的第二连接臂（12）。3.根据权利要求2所述的一种施工用组合式挂笼，其特征在于：所述支撑架（2）包括固定框（13），所述固定框（13）之间固定设有固定杆（14），所述固定框（13）一侧的内部嵌设有伸缩杆（15），所述固定框（13）通过销钉（16）与所述伸缩杆（15）固定连接，所述伸缩杆（15）呈L形，所述伸缩杆（15）的正面开设有若干个限位孔，所述固定框（13）和所述伸缩杆（15）架设在所述第二连接臂（12）的顶端，所述伸缩杆（15）靠近所述第二连接臂（12）的两侧分别与长螺栓（33）螺纹连接，所述长螺栓（33）延伸出所述伸缩杆（15）与所述限位装置（26）上的连接板（34）螺纹连接。4.根据权利要求3所述的一种施工用组合式挂笼，其特征在于：所述挂笼（3）包括前支架（18）和后支架（19），所述前支架（18）和所述后支架（19）的支腿之间均固定设有若干根等间距设置的第一连接杆（20），所述前支架（18）和所述后支架（19）之间通过若干根第二连接杆（21）固定连接，最底处的所述第一连接杆（20）和所述第二连接杆（21）的顶端设有可拆卸的平台（22），所述前支架（18）的高度小于所述后支架（19）的高度，所述后支架（19）支腿的顶端均固定设有挂耳（23），所述挂耳（23）通过螺丝钉（29）与固定框（13）远离所述伸缩杆（15）的一端固定连接，所述前支架（18）通过多股钢丝绳与连接扣（24）固定连接，所述连接扣（24）与远离所述伸缩杆（15）一端的所述固定杆（14）穿插连接。5.根据权利要求4所述的一种施工用组合式挂笼，其特征在于：所述梯子（4）的底端固定设有防滑脚柱，防滑脚柱与所述平台（22）的顶面连接，所述梯子（4）顶端的两侧均固定设有挂钩（17），所述挂钩（17）挂设在远离所述伸缩杆（15）一端的所述固定杆（14）上。6.根据权利要求5所述的一种施工用组合式挂笼，其特征在于：所述储物装置（25）包括不锈钢金属制成的储物盒（27），所述储物盒（27）一侧的两端均设有固定板（28），所述储物盒（27）通过若干个等间距的所述螺丝钉（29）与所述固定板（28）固定连接，所述固定板（28）的顶端为U形的卡槽，所述固定板（28）通过卡槽与所述固定框（13）的边侧
