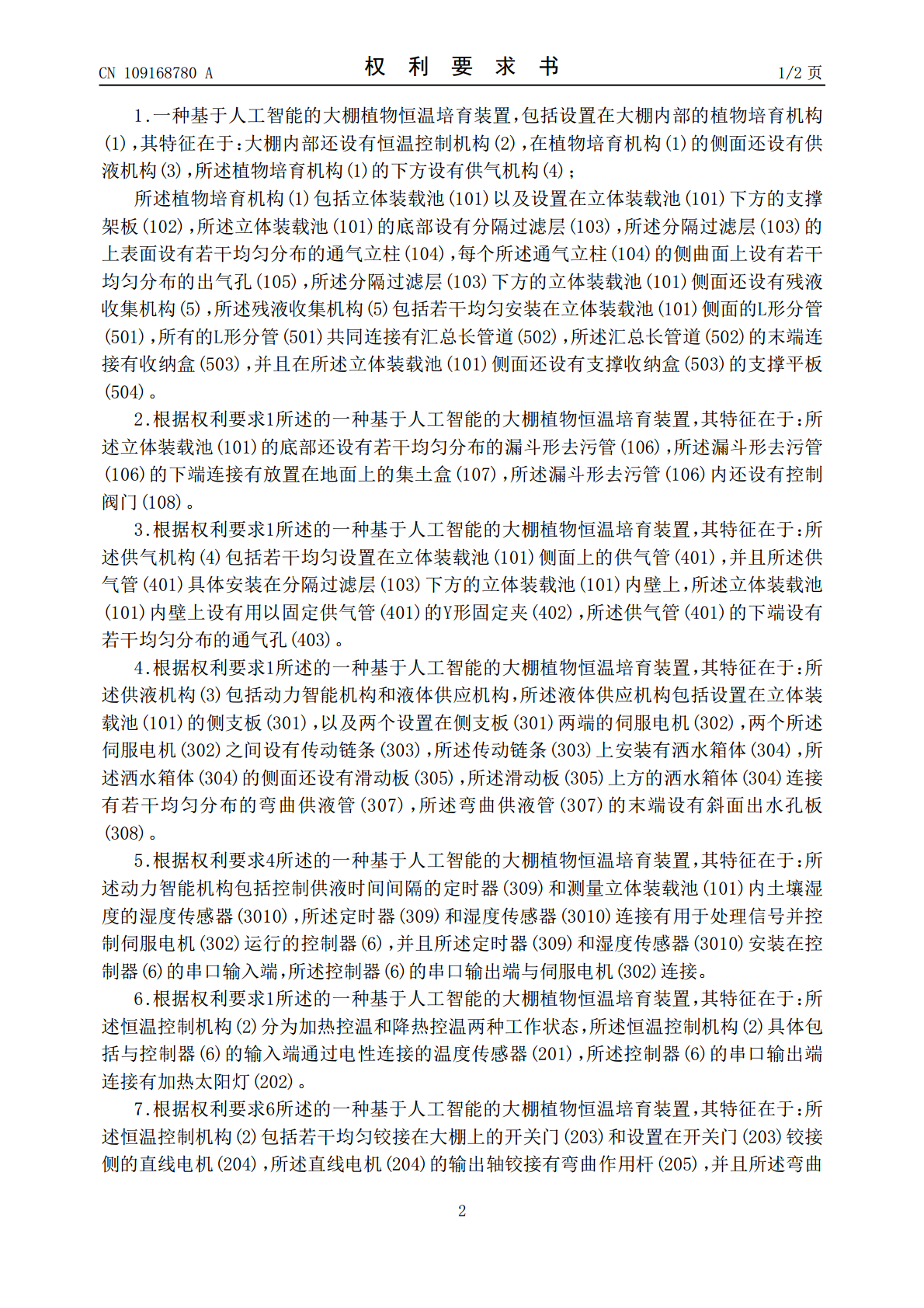

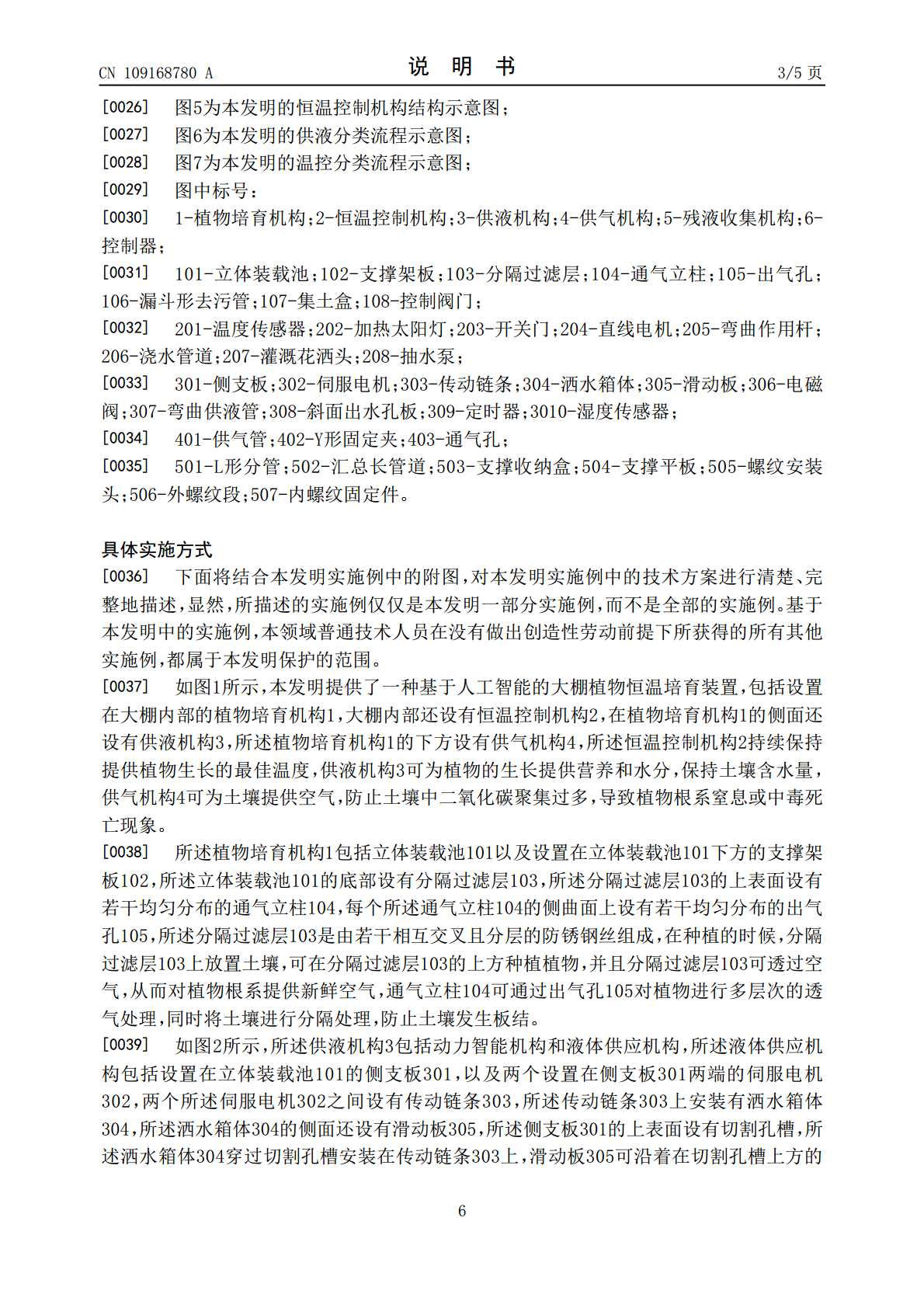

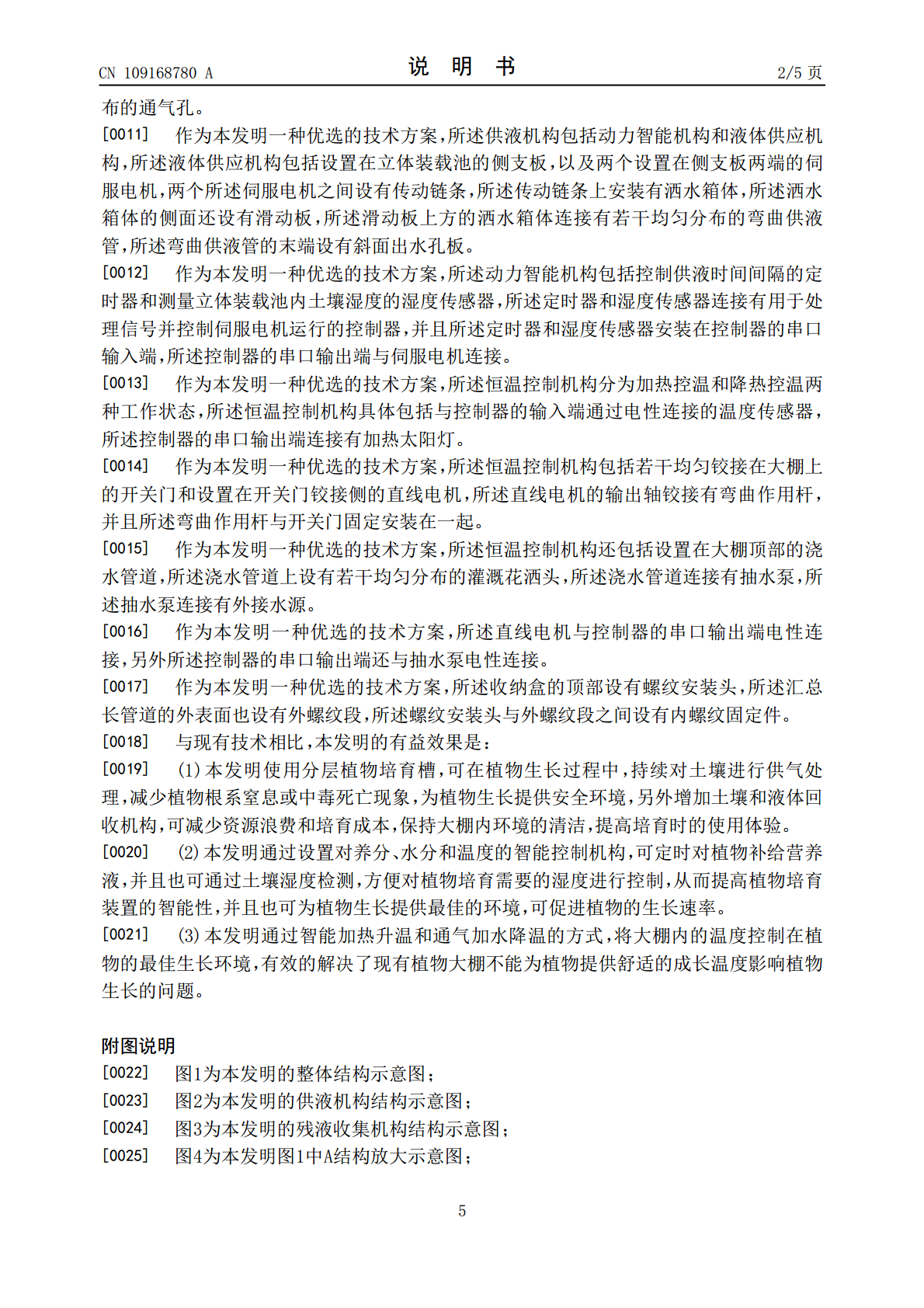

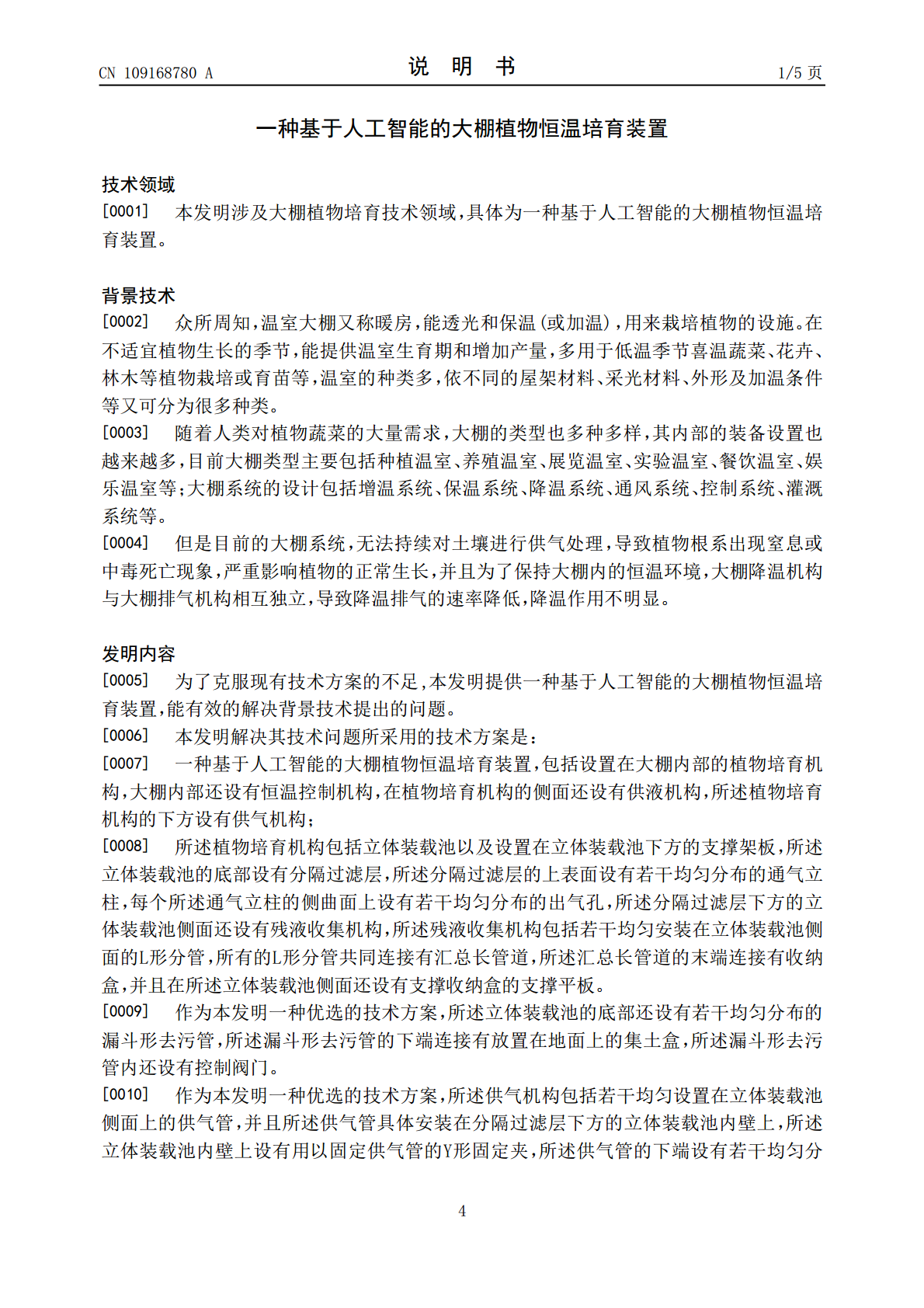

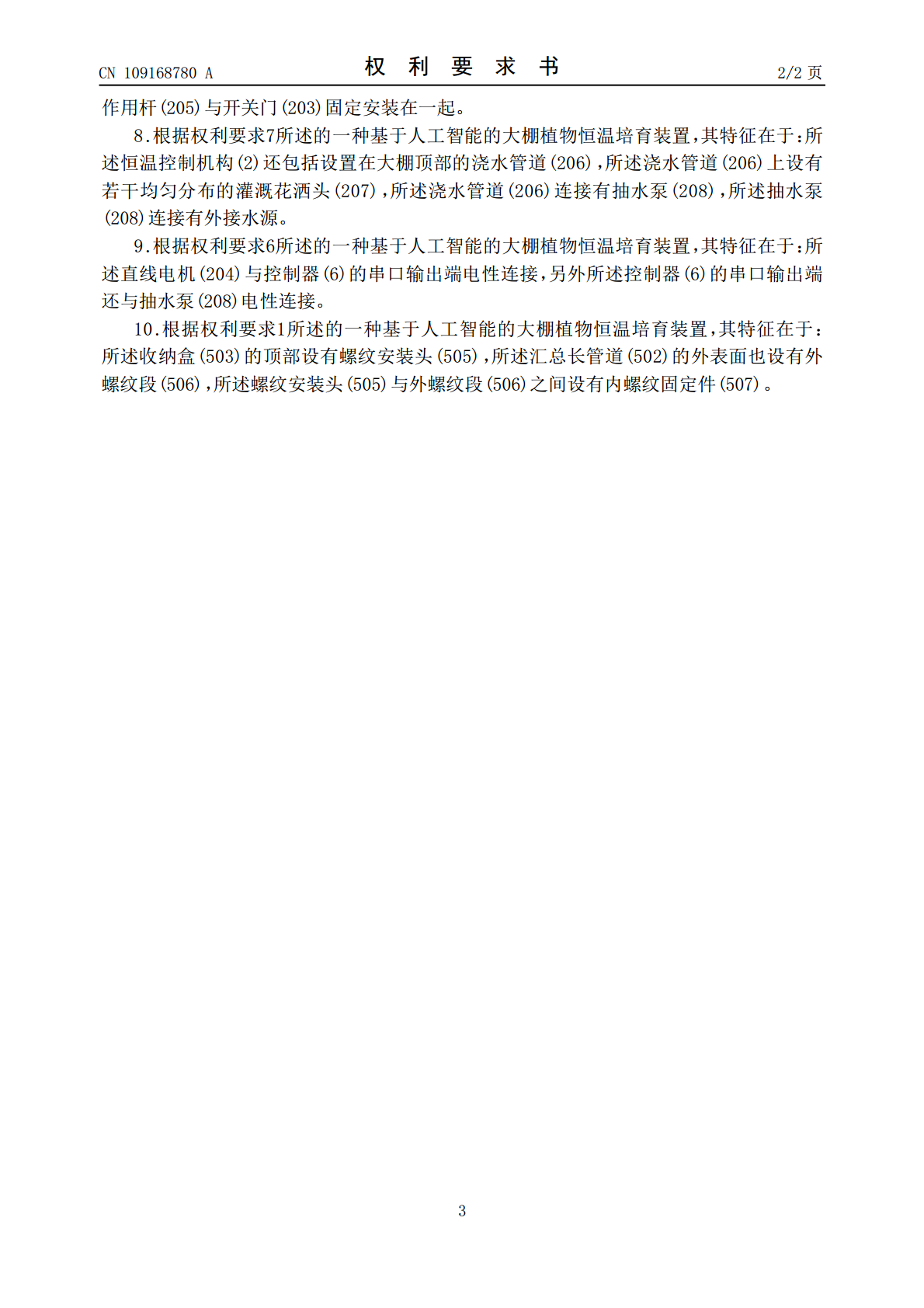

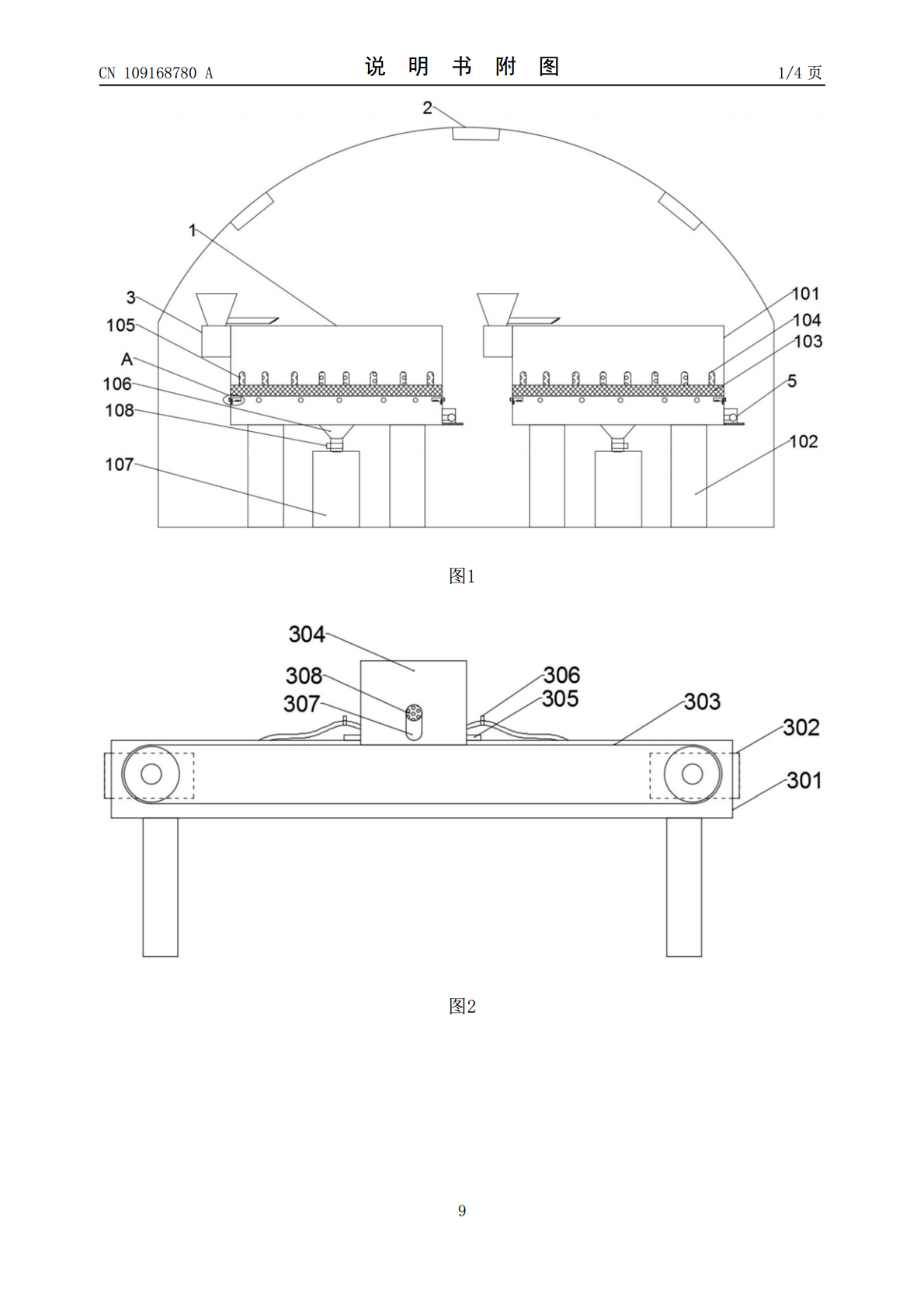

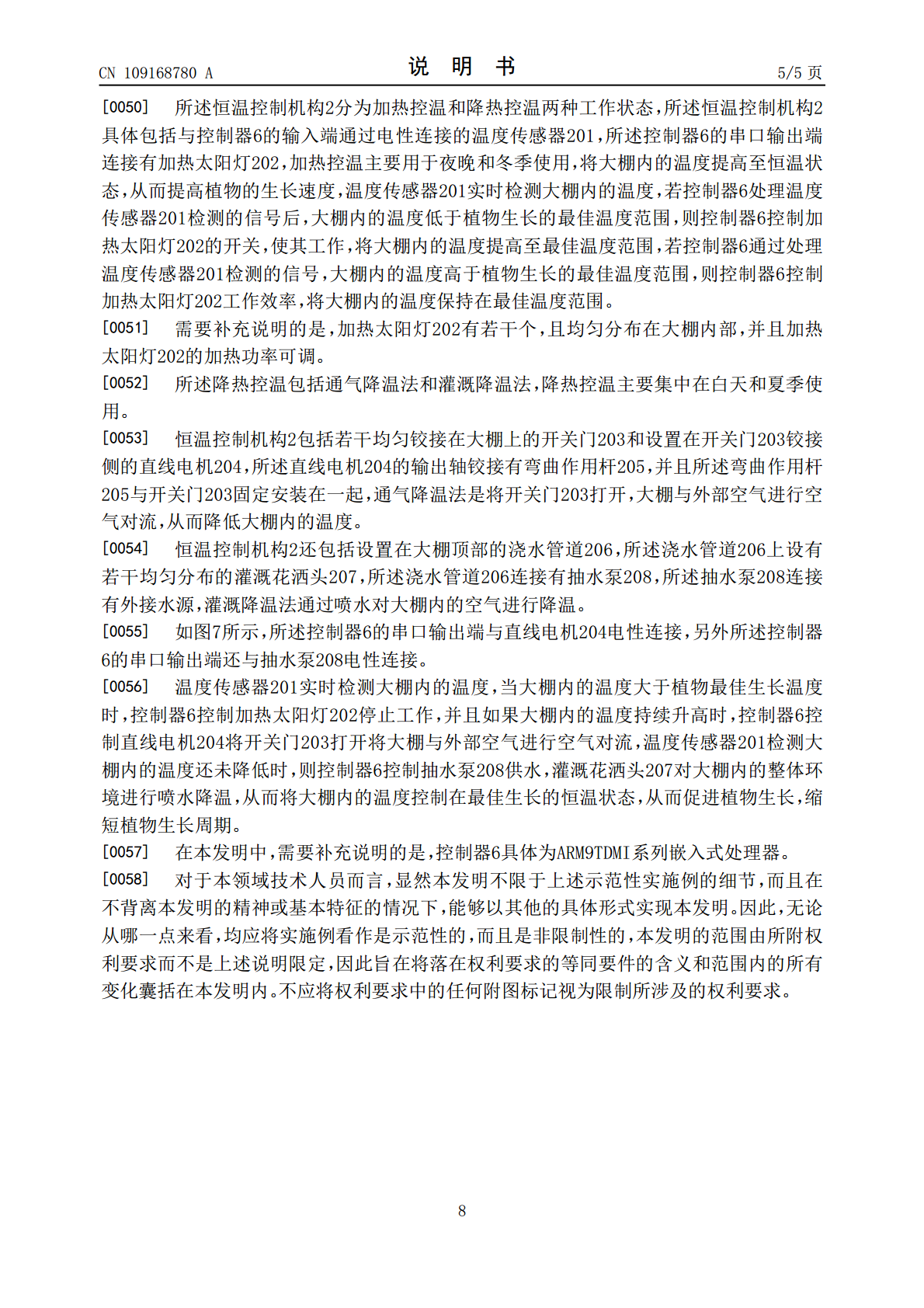

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109168780A(43)申请公布日2019.01.11(21)申请号201810827979.8(22)申请日2018.07.25(71)申请人绩溪袁稻农业产业科技有限公司地址242000安徽省宣城市绩溪县华阳镇高迁村（国家粮食储备库）(72)发明人章云张贝尼张娃妮(74)专利代理机构北京风雅颂专利代理有限公司11403代理人杨红梅(51)Int.Cl.A01G9/14(2006.01)A01G9/24(2006.01)A01G7/02(2006.01)A01G25/16(2006.01)权利要求书2页说明书5页附图4页(54)发明名称一种基于人工智能的大棚植物恒温培育装置(57)摘要本发明公开了一种基于人工智能的大棚植物恒温培育装置，包括设置在大棚内部的植物培育机构，大棚内部还设有恒温控制机构，在植物培育机构的侧面还设有供液机构，植物培育机构的下方设有供气机构,植物培育机构包括立体装载池和支撑架板，立体装载池的底部设有分隔过滤层，分隔过滤层的上表面设有若干通气立柱，每个通气立柱的侧曲面上设有若干出气孔，立体装载池侧面还设有残液收集机构，残液收集机构包括若干L形分管，所有的L形分管共同连接有汇总长管道，汇总长管道的末端连接有收纳盒；持续对土壤进行供气处理，为植物生长提供安全环境，使用循环利用收集盒，减少资源浪费和培育成本，另增加智能植物培育机构，为植物生长提供最佳的环境。CN109168780ACN109168780A权利要求书1/2页1.一种基于人工智能的大棚植物恒温培育装置，包括设置在大棚内部的植物培育机构(1)，其特征在于：大棚内部还设有恒温控制机构(2)，在植物培育机构(1)的侧面还设有供液机构(3)，所述植物培育机构(1)的下方设有供气机构(4)；所述植物培育机构(1)包括立体装载池(101)以及设置在立体装载池(101)下方的支撑架板(102)，所述立体装载池(101)的底部设有分隔过滤层(103)，所述分隔过滤层(103)的上表面设有若干均匀分布的通气立柱(104)，每个所述通气立柱(104)的侧曲面上设有若干均匀分布的出气孔(105)，所述分隔过滤层(103)下方的立体装载池(101)侧面还设有残液收集机构(5)，所述残液收集机构(5)包括若干均匀安装在立体装载池(101)侧面的L形分管(501)，所有的L形分管(501)共同连接有汇总长管道(502)，所述汇总长管道(502)的末端连接有收纳盒(503)，并且在所述立体装载池(101)侧面还设有支撑收纳盒(503)的支撑平板(504)。2.根据权利要求1所述的一种基于人工智能的大棚植物恒温培育装置，其特征在于：所述立体装载池(101)的底部还设有若干均匀分布的漏斗形去污管(106)，所述漏斗形去污管(106)的下端连接有放置在地面上的集土盒(107)，所述漏斗形去污管(106)内还设有控制阀门(108)。3.根据权利要求1所述的一种基于人工智能的大棚植物恒温培育装置，其特征在于：所述供气机构(4)包括若干均匀设置在立体装载池(101)侧面上的供气管(401)，并且所述供气管(401)具体安装在分隔过滤层(103)下方的立体装载池(101)内壁上，所述立体装载池(101)内壁上设有用以固定供气管(401)的Y形固定夹(402)，所述供气管(401)的下端设有若干均匀分布的通气孔(403)。4.根据权利要求1所述的一种基于人工智能的大棚植物恒温培育装置，其特征在于：所述供液机构(3)包括动力智能机构和液体供应机构，所述液体供应机构包括设置在立体装载池(101)的侧支板(301)，以及两个设置在侧支板(301)两端的伺服电机(302)，两个所述伺服电机(302)之间设有传动链条(303)，所述传动链条(303)上安装有洒水箱体(304)，所述洒水箱体(304)的侧面还设有滑动板(305)，所述滑动板(305)上方的洒水箱体(304)连接有若干均匀分布的弯曲供液管(307)，所述弯曲供液管(307)的末端设有斜面出水孔板(308)。5.根据权利要求4所述的一种基于人工智能的大棚植物恒温培育装置，其特征在于：所述动力智能机构包括控制供液时间间隔的定时器(309)和测量立体装载池(101)内土壤湿度的湿度传感器(3010)，所述定时器(309)和湿度传感器(3010)连接有用于处理信号并控制伺服电机(302)运行的控制器(6)，并且所述定时器(309)和湿度传感器(3010)安装在控制器(6)的串口输入端，所述控制器(6)的串口输出端与伺服电机(302)连接。6.根据权利要求1所述的一种基于人工智能的大棚植物恒温培育装置，其特征在于：所述恒温控制机构(2)分为加热控温和降热控温两种工作状态，
