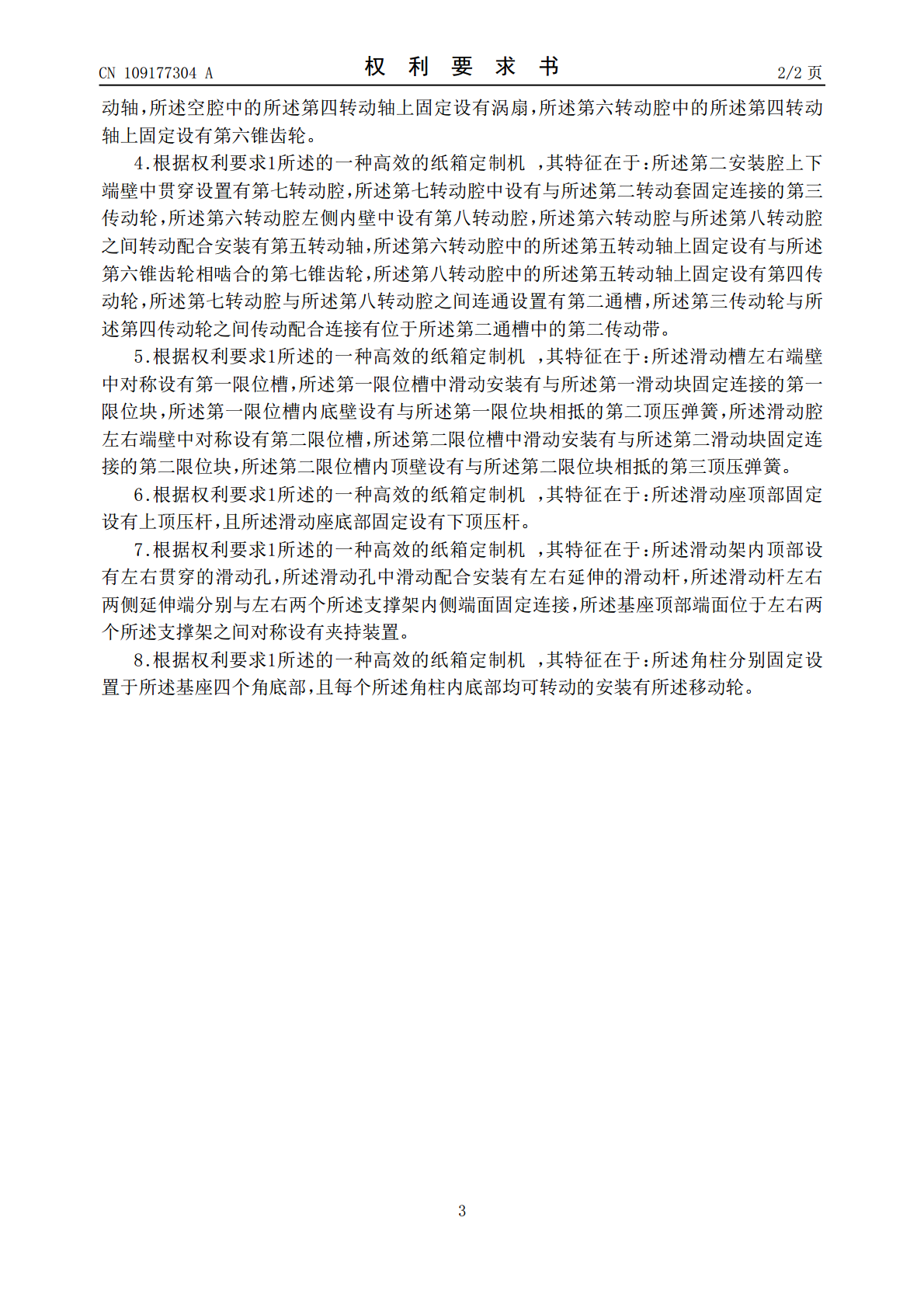

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109177304A(43)申请公布日2019.01.11(21)申请号201810853907.0(22)申请日2018.07.30(71)申请人广州立亿贸易有限公司地址510000广东省广州市天河区金颖路1号(72)发明人韦德永(51)Int.Cl.B31B50/20(2017.01)B26D7/18(2006.01)权利要求书2页说明书7页附图2页(54)发明名称一种高效的纸箱定制机(57)摘要本发明公开了一种高效的纸箱定制机，包括基座、左右对称设置于所述基座顶部端面的支撑架以及设置于左右两个所述支撑架之间的滑动架，所述滑动架底部固定设有安装块，所述安装块中设有开口向下的滑动槽，所述滑动槽中滑动安装有第一滑动块，所述第一滑动块底部端面内设有第一电机，所述第一电机底部动力连接有钻孔头，所述滑动架中设有与所述滑动槽连通且向上延伸的滑动腔，所述滑动腔中滑动安装有位于所述第一滑动块上方的滑动座，所述滑动座中设有前后贯穿的第一转动腔，所述滑动腔后侧的所述滑动架中左右延伸设置有第二转动腔，所述第二转动腔与所述滑动腔之间转动配合安装有前后延伸的第一转动轴。CN109177304ACN109177304A权利要求书1/2页1.一种高效的纸箱定制机，包括基座、左右对称设置于所述基座顶部端面的支撑架以及设置于左右两个所述支撑架之间的滑动架，其特征在于：所述滑动架底部固定设有安装块，所述安装块中设有开口向下的滑动槽，所述滑动槽中滑动安装有第一滑动块，所述第一滑动块底部端面内设有第一电机，所述第一电机底部动力连接有钻孔头，所述滑动架中设有与所述滑动槽连通且向上延伸的滑动腔，所述滑动腔中滑动安装有位于所述第一滑动块上方的滑动座，所述滑动座中设有前后贯穿的第一转动腔，所述滑动腔后侧的所述滑动架中左右延伸设置有第二转动腔，所述第二转动腔与所述滑动腔之间转动配合安装有前后延伸的第一转动轴，所述第一转动轴后侧延伸端伸入所述第二转动腔中且与固定设置于所述第二转动腔后侧内壁中的第二电机动力连接，所述第二转动腔中的第一转动轴上固定设有第一转动齿轮，所述第一转动轴前侧延伸端贯穿所述第一转动腔且与所述滑动腔前侧端壁转动配合连接，所述第一转动腔中的所述第一转动轴上固定设有转动盘，所述转动盘外圆上固定设有扇形齿轮，所述第一转动腔左右内壁中对称设有与所述扇形齿轮相配合的齿条，所述滑动腔中滑动安装有位于所述滑动座上方的第二滑动块，所述第二滑动块顶部端面通过第一顶压弹簧弹性连接有与所述滑动腔滑动配合连接的第三滑动块，所述第三滑动块顶部端面转动配合安装有第一锥齿轮，所述第一锥齿轮上方的所述滑动腔右侧内壁中设有第一安装腔，所述第一安装腔中通过转动轴承转动配合安装有第一转动套，所述第一转动套中设有与所述滑动腔连通且开口朝右的穿孔，所述滑动腔中的所述第一转动套上固定设有第二锥齿轮，所述第一锥齿轮上方的所述滑动腔左侧内壁中设有第二安装腔，所述第二安装腔中通过转动轴承转动配合安装有第二转动套，所述第二转动套中设有与所述滑动腔连通且开口朝左的螺纹孔，所述螺纹孔中螺纹配合安装有左右延伸的螺纹杆，所述螺纹杆左侧延伸端伸出所述滑动架左侧端面外且与左侧的所述支撑架内侧端面固定连接，所述螺纹杆右侧延伸端贯穿所述滑动腔以及所述穿孔并与右侧的所述支撑架内侧端面固定连接，所述滑动腔中的第二转动套上固定设有第三锥齿轮，所述滑动架中设有传动装置以及吸尘装置，所述基座中设有移动装置，所述移动装置包括角柱以及移动轮。2.根据权利要求1所述的一种高效的纸箱定制机，其特征在于：所述传动装置包括贯穿设置于所述第一安装腔上下端壁中的第三转动腔以及设置于所述第三转动腔正下方的第四转动腔，所述第四转动腔左侧内壁中设有第五转动腔，所述第三转动腔与所述第四转动腔之间连通设置有第一通槽，所述第三转动腔中设置有与所述第一转动套固定连接的第一传动轮，所述第四转动腔与所述第五转动腔之间转动配合安装有第二转动轴，所述第四转动腔中的第二转动轴上固定第二传动轮，所述第一传动轮与所述第二传动轮之间传动配合连接有位于所述第一通槽中的第一传动带，所述第五转动腔中的所述第二转动轴上固定设有第四锥齿轮，所述第五转动腔与所述第二转动腔之间转动配合安装有第三转动轴，所述第五转动腔中的所述第三转动轴上固定设有与所述第四锥齿轮相啮合的第五锥齿轮，所述第二转动腔中的所述第三转动轴上固定设有与所述第一转动齿轮相啮合的第二转动齿轮。3.根据权利要求1所述的一种高效的纸箱定制机，其特征在于：所述吸尘装置包括设置于所述滑动架左侧底部端内的空腔以及设置于所述空腔上方的第六转动腔，所述空腔内底壁设有连通外部的吸尘管，所述滑动架左侧端面底部固定设有收集箱，所述收集箱与所述空腔之间连通设置有第三通槽
