椅脚支撑架的加工方法.pdf

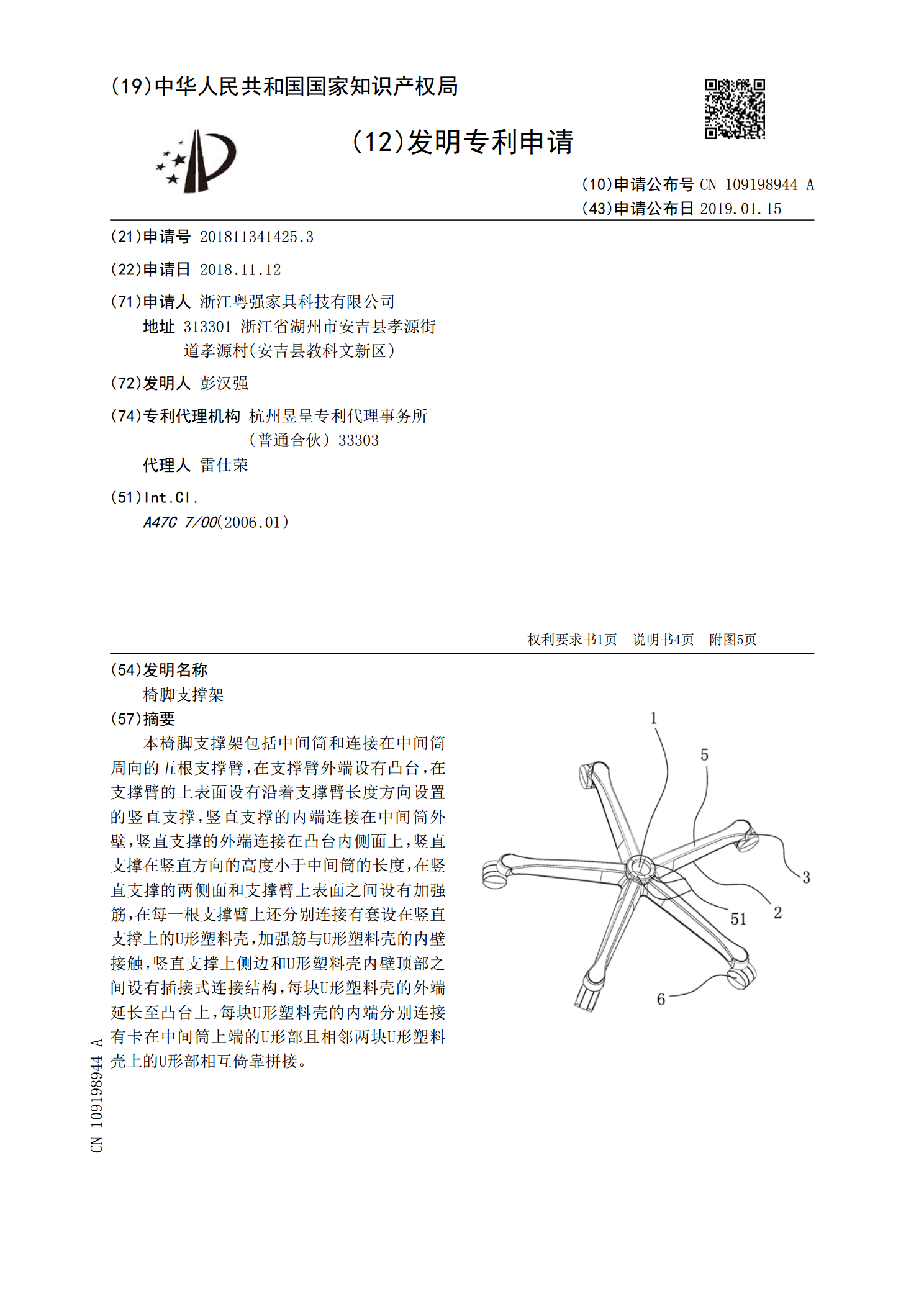

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109222470A(43)申请公布日2019.01.18(21)申请号201811340308.5(22)申请日2018.11.12(71)申请人浙江粤强家具科技有限公司地址313301浙江省湖州市安吉县孝源街道孝源村(安吉县教科文新区)(72)发明人彭汉强(74)专利代理机构杭州昱呈专利代理事务所(普通合伙)33303代理人雷仕荣(51)Int.Cl.A47C7/00(2006.01)B23P19/04(2006.01)权利要求书1页说明书4页附图5页(54)发明名称椅脚支撑架的加工方法(57)摘要本发明属于椅子配件技术领域，尤其涉及一种椅脚支撑架的加工方法。它解决了现有技术设计不合理等技术问题。本椅脚支撑架的加工方法包括如下步骤：S1、备料，加工不锈钢支架和五块U形塑料壳；不锈钢支架包括中间筒和连接在中间筒周向的五根支撑臂，支撑臂的下表面与中间筒下端齐平，在支撑臂外端设有凸台，在支撑臂的上表面设有沿着支撑臂长度方向设置的竖直支撑，竖直支撑的内端连接在中间筒外壁，竖直支撑的外端连接在凸台内侧面上，竖直支撑在竖直方向的高度小于中间筒的长度，在竖直支撑的两侧面和支撑臂上表面之间设有加强筋；每块U形塑料壳的内端分别连接有U形部；S2、组装。本发明的优点在于：方法简单且提高了组装效率。CN109222470ACN109222470A权利要求书1/1页1.椅脚支撑架的加工方法，其特征在于，本方法包括如下步骤：S1、备料，加工不锈钢支架和五块U形塑料壳；不锈钢支架包括中间筒和连接在中间筒周向的五根支撑臂，支撑臂的下表面与中间筒下端齐平，在支撑臂外端设有凸台，在支撑臂的上表面设有沿着支撑臂长度方向设置的竖直支撑，竖直支撑的内端连接在中间筒外壁，竖直支撑的外端连接在凸台内侧面上，竖直支撑在竖直方向的高度小于中间筒的长度，在竖直支撑的两侧面和支撑臂上表面之间设有加强筋；每块U形塑料壳的内端分别连接有U形部；S2、组装，将五块U形塑料壳各自扣合在竖直支撑上且U形塑料壳的两侧边与支撑臂上表面两侧接触，U形塑料壳内壁顶部的销子一一插于竖直支撑上侧边上的销子孔中，U形部则卡在中间筒上端且相邻两块U形塑料壳上的U形部相互倚靠拼接，然后将脚轮的连接轴插于竖直脚轮安装孔内，即，完成加工。2.根据权利要求1所述的椅脚支撑架的加工方法，其特征在于，在上述的S2步骤中，所述的加强筋与U形塑料壳的内壁接触。3.根据权利要求1所述的椅脚支撑架的加工方法，其特征在于，在上述的S2步骤中，所述的U形塑料壳内壁顶部与竖直支撑上侧边接触。4.根据权利要求1所述的椅脚支撑架的加工方法，其特征在于，所述的中间筒上端连接有延长筒，延长筒的外壁与中间筒外壁齐平，延长筒的内壁与中间筒的上端之间形成限位台阶，U形部卡在延长筒上且U形部的内圆弧面和中间筒的内壁齐平。5.根据权利要求1所述的椅脚支撑架的加工方法，其特征在于，所述的凸台上表面设有C形凸起，U形塑料壳的外端卡于C形凸起内。6.根据权利要求1所述的椅脚支撑架的加工方法，其特征在于，所述的U形塑料壳内端两侧分别设有外凸弯曲部，所述的外凸弯曲部和中间筒下端之间形成间隙。2CN109222470A说明书1/4页椅脚支撑架的加工方法技术领域[0001]本发明属于椅子配件技术领域，尤其涉及一种椅脚支撑架的加工方法。背景技术[0002]转椅其结构一般包括五脚脚架，连接在五脚脚架上的升降轴，以及座垫和靠背等等部件。[0003]五脚脚架其包括了五脚脚架本体和五个脚轮。[0004]现有的五脚脚架本体其有全塑料和全金属结构的五脚脚架，全塑料的五脚脚架其虽然材料成本低，但是，安装脚轮位置的悬空端容易发生开裂现象，开裂则导致椅子无法再使用；而全金属的脚架有实心结构和空心管结构，实心结构其成本高，而空心管结构其难以加工，主要是焊接问题。[0005]因此，急需设计一款可以解决上述技术问题的五脚脚架。发明内容[0006]本发明的目的是针对上述问题，提供一种设计更合理的椅脚支撑架的加工方法。[0007]为达到上述目的，本发明采用了下列技术方案：本椅脚支撑架包括中间筒和连接在中间筒周向的五根支撑臂，支撑臂的下表面与中间筒下端齐平，在支撑臂外端设有凸台，在支撑臂的上表面设有沿着支撑臂长度方向设置的竖直支撑，竖直支撑的内端连接在中间筒外壁，竖直支撑的外端连接在凸台内侧面上，竖直支撑在竖直方向的高度小于中间筒的长度，在竖直支撑的两侧面和支撑臂上表面之间设有加强筋，所述的中间筒、支撑臂、竖直支撑、凸台和加强筋分别由不锈钢材料制成且连为一体式结构，在每一根支撑臂上还分别连接有套设在竖直支撑上的U形塑料壳，加强筋与U形塑料壳的内壁接触，竖直支撑上侧边和U形塑料壳内壁顶部之间设有插接式连接结构，每
