一种用于噻嗪酮且能有效提高结晶效率的结晶釜.pdf

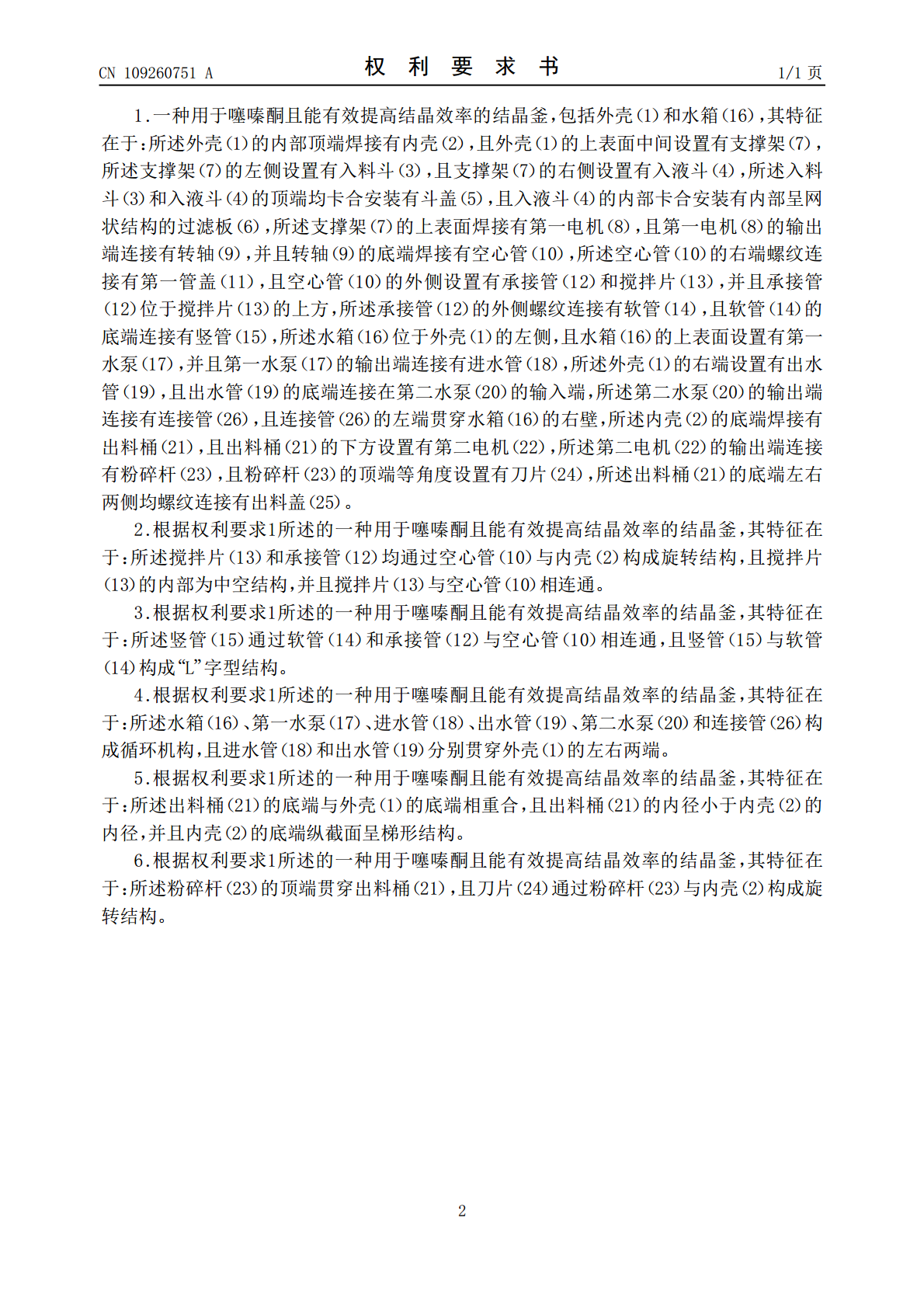

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109260751A(43)申请公布日2019.01.25(21)申请号201811156760.6(22)申请日2018.09.30(71)申请人江苏健谷化工有限公司地址223800江苏省宿迁市宿豫区生态化工科技产业园(72)发明人杜莹王光权任献玉(74)专利代理机构宿迁市永泰睿博知识产权代理事务所(普通合伙)32264代理人朱真珍(51)Int.Cl.B01D9/02(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种用于噻嗪酮且能有效提高结晶效率的结晶釜(57)摘要本发明公开了一种用于噻嗪酮且能有效提高结晶效率的结晶釜，包括外壳和水箱，所述外壳的内部顶端焊接有内壳，所述支撑架的上表面焊接有第一电机，所述承接管的外侧螺纹连接有软管，所述水箱位于外壳的左侧，所述内壳的底端焊接有出料桶，所述第二电机的输出端连接有粉碎杆，所述出料桶的底端左右两侧均螺纹连接有出料盖。该用于噻嗪酮且能有效提高结晶效率的结晶釜，能够将物料和溶液通过不同的入口同时投入内壳内，在混合物料的内部和外部均设置水冷，且扩大混合物料与搅拌装置的接触面，使得混合物料快速冷却，提高冷却结晶效率，能够避免粒径较大的结晶物堵塞出料桶，保证结晶物顺利的从装置内流出。CN109260751ACN109260751A权利要求书1/1页1.一种用于噻嗪酮且能有效提高结晶效率的结晶釜，包括外壳（1）和水箱（16），其特征在于：所述外壳（1）的内部顶端焊接有内壳（2），且外壳（1）的上表面中间设置有支撑架（7），所述支撑架（7）的左侧设置有入料斗（3），且支撑架（7）的右侧设置有入液斗（4），所述入料斗（3）和入液斗（4）的顶端均卡合安装有斗盖（5），且入液斗（4）的内部卡合安装有内部呈网状结构的过滤板（6），所述支撑架（7）的上表面焊接有第一电机（8），且第一电机（8）的输出端连接有转轴（9），并且转轴（9）的底端焊接有空心管（10），所述空心管（10）的右端螺纹连接有第一管盖（11），且空心管（10）的外侧设置有承接管（12）和搅拌片（13），并且承接管（12）位于搅拌片（13）的上方，所述承接管（12）的外侧螺纹连接有软管（14），且软管（14）的底端连接有竖管（15），所述水箱（16）位于外壳（1）的左侧，且水箱（16）的上表面设置有第一水泵（17），并且第一水泵（17）的输出端连接有进水管（18），所述外壳（1）的右端设置有出水管（19），且出水管（19）的底端连接在第二水泵（20）的输入端，所述第二水泵（20）的输出端连接有连接管（26），且连接管（26）的左端贯穿水箱（16）的右壁，所述内壳（2）的底端焊接有出料桶（21），且出料桶（21）的下方设置有第二电机（22），所述第二电机（22）的输出端连接有粉碎杆（23），且粉碎杆（23）的顶端等角度设置有刀片（24），所述出料桶（21）的底端左右两侧均螺纹连接有出料盖（25）。2.根据权利要求1所述的一种用于噻嗪酮且能有效提高结晶效率的结晶釜，其特征在于：所述搅拌片（13）和承接管（12）均通过空心管（10）与内壳（2）构成旋转结构，且搅拌片（13）的内部为中空结构，并且搅拌片（13）与空心管（10）相连通。3.根据权利要求1所述的一种用于噻嗪酮且能有效提高结晶效率的结晶釜，其特征在于：所述竖管（15）通过软管（14）和承接管（12）与空心管（10）相连通，且竖管（15）与软管（14）构成“L”字型结构。4.根据权利要求1所述的一种用于噻嗪酮且能有效提高结晶效率的结晶釜，其特征在于：所述水箱（16）、第一水泵（17）、进水管（18）、出水管（19）、第二水泵（20）和连接管（26）构成循环机构，且进水管（18）和出水管（19）分别贯穿外壳（1）的左右两端。5.根据权利要求1所述的一种用于噻嗪酮且能有效提高结晶效率的结晶釜，其特征在于：所述出料桶（21）的底端与外壳（1）的底端相重合，且出料桶（21）的内径小于内壳（2）的内径，并且内壳（2）的底端纵截面呈梯形结构。6.根据权利要求1所述的一种用于噻嗪酮且能有效提高结晶效率的结晶釜，其特征在于：所述粉碎杆（23）的顶端贯穿出料桶（21），且刀片（24）通过粉碎杆（23）与内壳（2）构成旋转结构。2CN109260751A说明书1/3页一种用于噻嗪酮且能有效提高结晶效率的结晶釜技术领域[0001]本发明涉及用于噻嗪酮的结晶釜技术领域，具体为一种用于噻嗪酮且能有效提高结晶效率的结晶釜。背景技术[0002]噻嗪酮被用于农作物虫害的治理，使用噻嗪酮能够破坏昆虫的新生表皮，能够减小害虫产卵并且阻碍卵孵化，在制作噻嗪酮的过程中，将噻嗪酮经混合反应后的物料投入结晶釜内，利用结晶釜夹层的水冷却混
