基于空间坐标测量的多点放样工装及放样方法.pdf

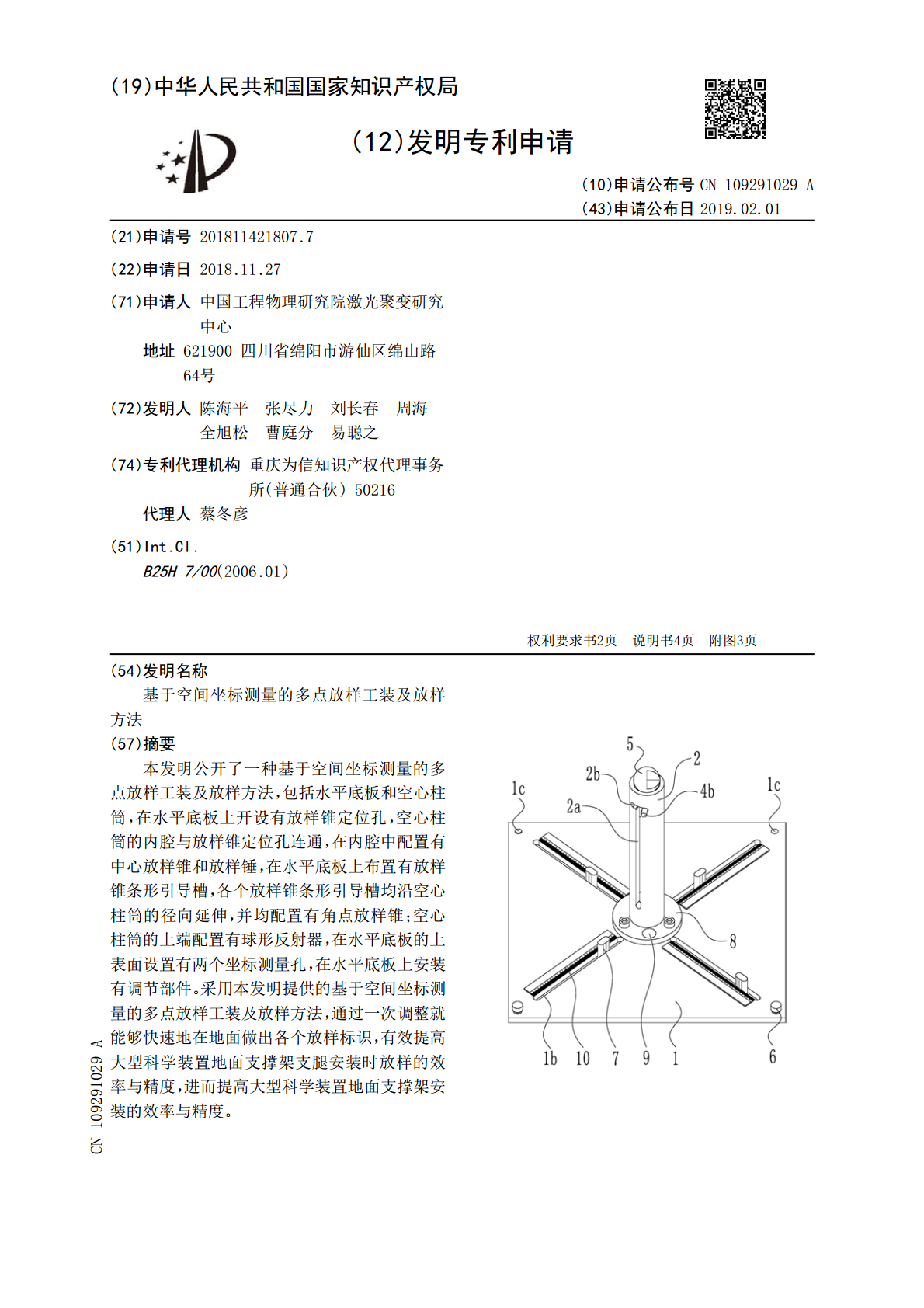

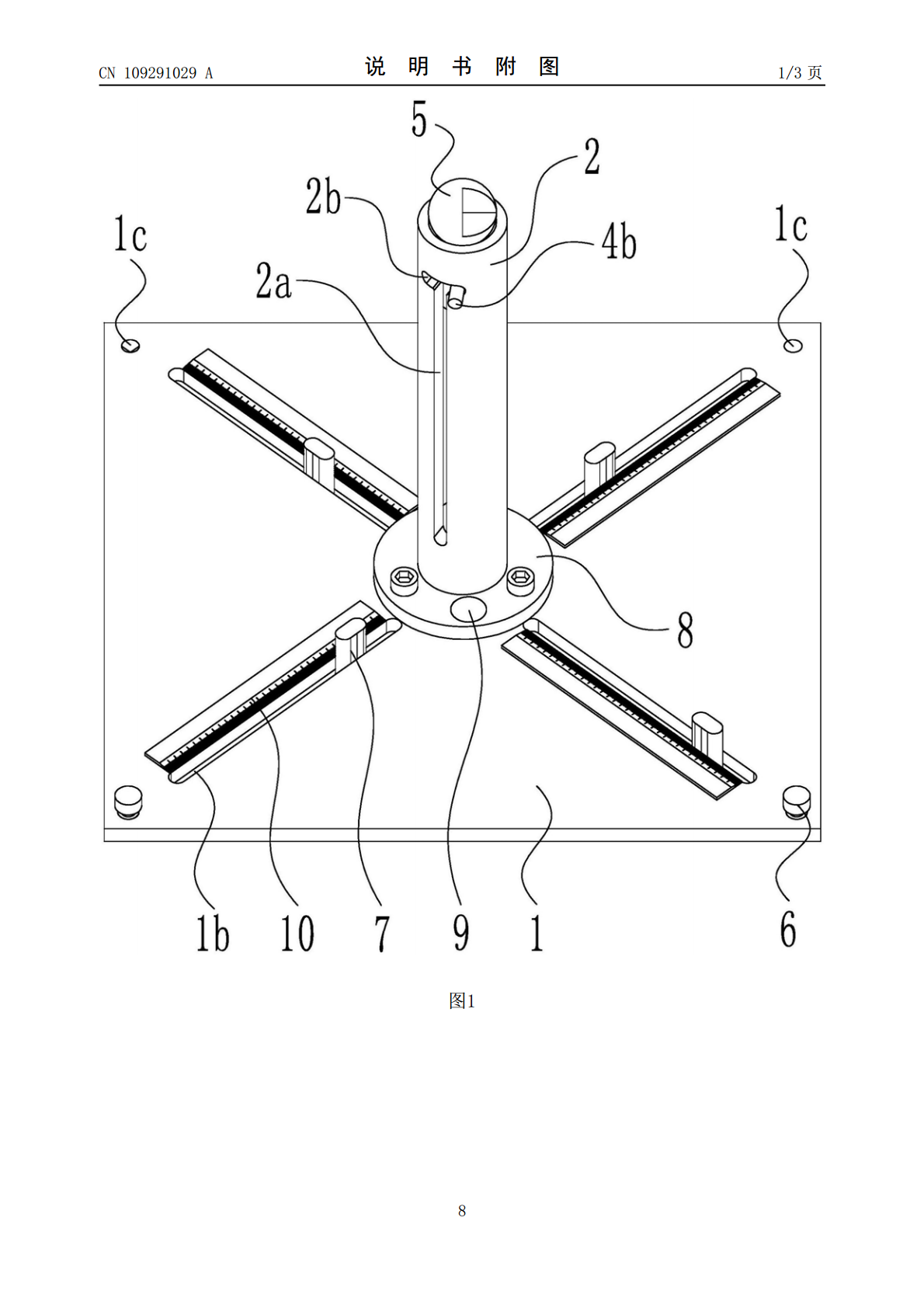

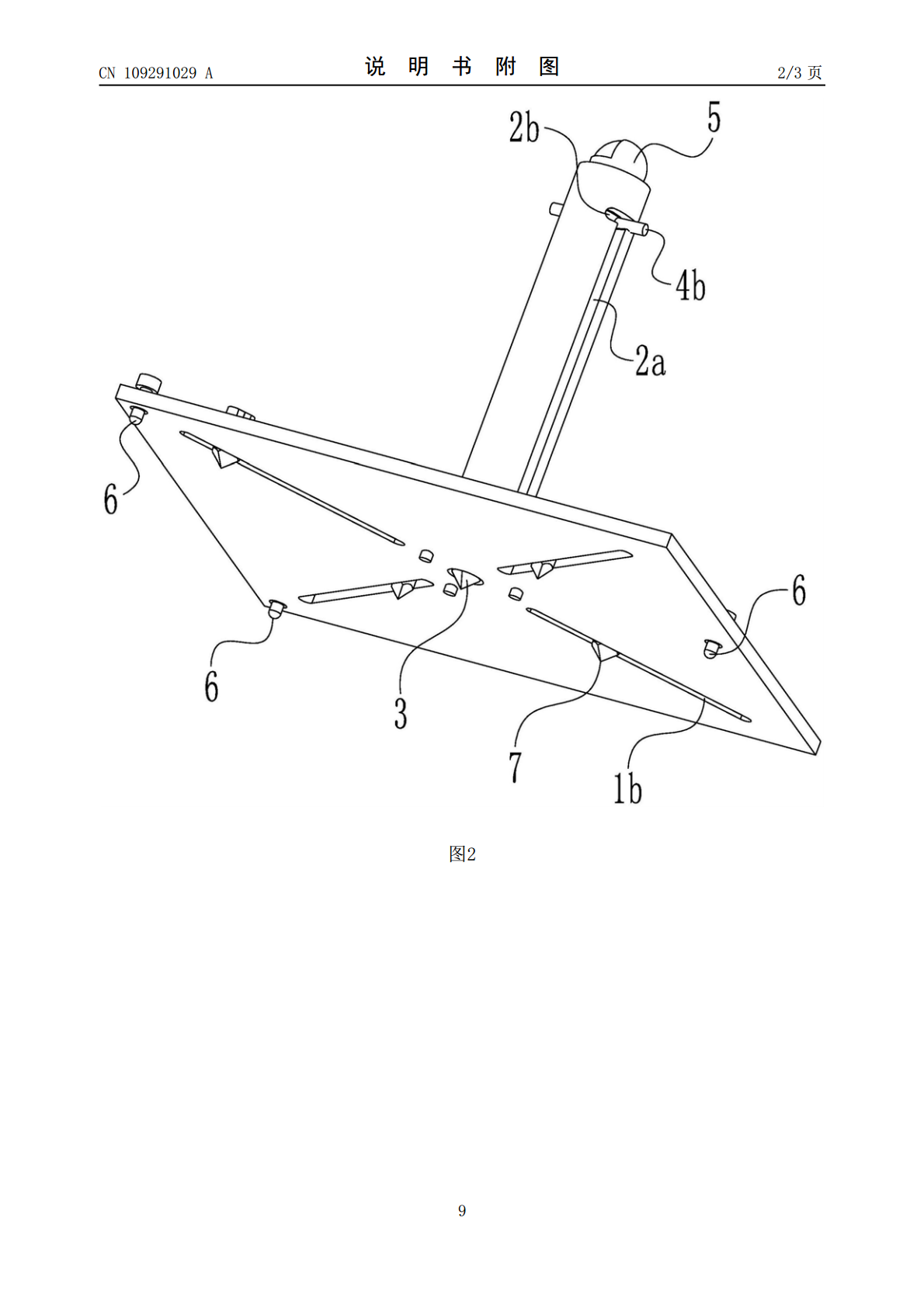

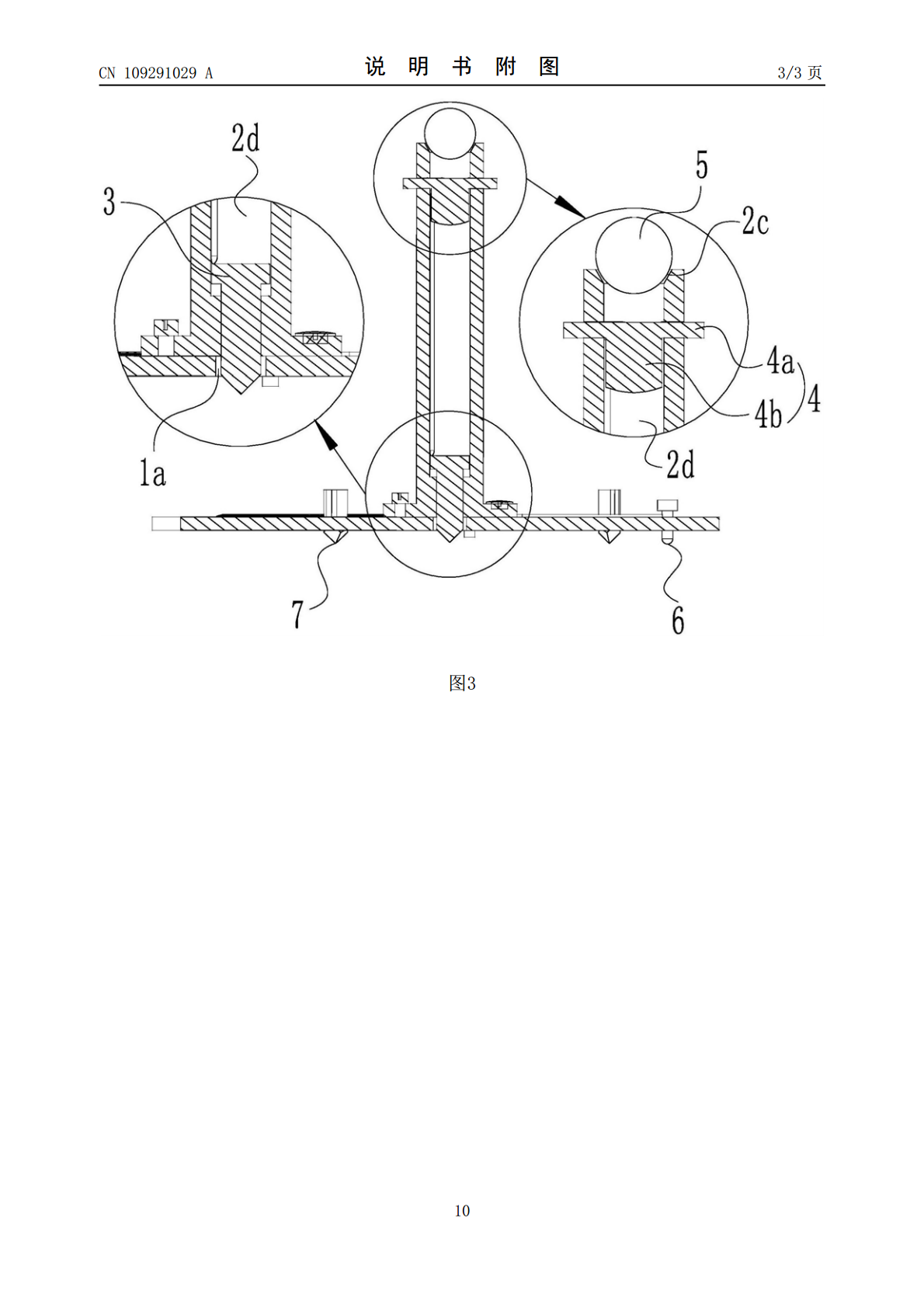

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109291029A(43)申请公布日2019.02.01(21)申请号201811421807.7(22)申请日2018.11.27(71)申请人中国工程物理研究院激光聚变研究中心地址621900四川省绵阳市游仙区绵山路64号(72)发明人陈海平张尽力刘长春周海全旭松曹庭分易聪之(74)专利代理机构重庆为信知识产权代理事务所(普通合伙)50216代理人蔡冬彦(51)Int.Cl.B25H7/00(2006.01)权利要求书2页说明书4页附图3页(54)发明名称基于空间坐标测量的多点放样工装及放样方法(57)摘要本发明公开了一种基于空间坐标测量的多点放样工装及放样方法，包括水平底板和空心柱筒，在水平底板上开设有放样锥定位孔，空心柱筒的内腔与放样锥定位孔连通，在内腔中配置有中心放样锥和放样锤，在水平底板上布置有放样锥条形引导槽，各个放样锥条形引导槽均沿空心柱筒的径向延伸，并均配置有角点放样锥；空心柱筒的上端配置有球形反射器，在水平底板的上表面设置有两个坐标测量孔，在水平底板上安装有调节部件。采用本发明提供的基于空间坐标测量的多点放样工装及放样方法，通过一次调整就能够快速地在地面做出各个放样标识，有效提高大型科学装置地面支撑架支腿安装时放样的效率与精度，进而提高大型科学装置地面支撑架安装的效率与精度。CN109291029ACN109291029A权利要求书1/2页1.一种基于空间坐标测量的多点放样工装，包括水平底板(1)和垂直地安装在水平底板(1)上的空心柱筒(2)，其特征在于：在所述水平底板(1)上开设有放样锥定位孔(1a)，所述空心柱筒(2)的内腔(2d)与放样锥定位孔(1a)连通，在所述内腔(2d)中配置有中心放样锥(3)和位于中心放样锥(3)上方的放样锤(4)，所述中心放样锥(3)的下端穿出放样锥定位孔(1a)，所述放样锤(4)可沿空心柱筒(2)升降，以敲击中心放样锥(3)，在所述水平底板(1)上沿空心柱筒(2)的周向布置有放样锥条形引导槽(1b)，各个放样锥条形引导槽(1b)均沿空心柱筒(2)的径向向外延伸，并均配置有可沿其滑动的角点放样锥(7)；所述空心柱筒(2)的上端配置有球形反射器(5)，在所述水平底板(1)的上表面设置有两个坐标测量孔(1c)，在该水平底板(1)上安装有至少三个用于调节水平底板(1)倾角的调节部件(6)。2.根据权利要求1所述的基于空间坐标测量的多点放样工装，其特征在于：所述空心柱筒(2)的下端部通过法兰盘(8)固定安装在水平底板(1)的上表面上，在所述法兰盘(8)上配置有万向水平泡(9)。3.根据权利要求1所述的基于空间坐标测量的多点放样工装，其特征在于：在所述空心柱筒(2)的筒壁上沿周向开设有至少一条竖向延伸的放样锤导向槽(2a)，在所述放样锤导向槽(2a)上端均设置有沿空心柱筒(2)周向延伸的放样锤定位槽(2b)，所述放样锤(4)包括呈圆柱体结构的锤本体(4a)以及沿周向分布在锤本体(4a)上的放样锤引导轴(4b)，所述放样锤引导轴(4b)能够分别与对应的放样锤导向槽(2a)和放样锤定位槽(2b)滑动配合；当转动放样锤(4)，使放样锤引导轴(4b)分别滑入对应的放样锤导向槽(2a)中时，所述放样锤(4)能够沿空心柱筒(2)自由下落，敲击所述中心放样锥(3)；当将放样锤引导轴(4b)分别滑入对应的放样锤定位槽(2b)中时，所述放样锤(4)被定位在空心柱筒(2)上。4.根据权利要求1所述的基于空间坐标测量的多点放样工装，其特征在于：在所述放样锥条形引导槽(1b)的一侧均设置有刻度尺(10)。5.根据权利要求1所述的基于空间坐标测量的多点放样工装，其特征在于：所述坐标测量孔(1c)为圆锥形盲孔。6.根据权利要求1所述的基于空间坐标测量的多点放样工装，其特征在于：所述空心柱筒(2)上端面的內缘为与球形反射器(5)相适应的锥面(2c)。7.根据权利要求1所述的基于空间坐标测量的多点放样工装，其特征在于：所述调节部件(6)为与水平底板(1)螺纹配合的调节螺栓。8.一种基于空间坐标测量的多点放样方法，其特征在于，按照以下步骤进行：S1：将多点放样工装放置于待标记中心放样标识点(x0，y0，z0)的位置附近；S2：通过调节各个调节部件(6)，使水平底板(1)与水平面平行，且空心柱筒(2)的轴线垂直于水平面；S3：测量两个坐标测量孔(1c)的空间坐标，并根据两个坐标测量孔(1c)的空间坐标将多点放样工装转动到预设的方位；S4：测量球形反射器(5)的球心坐标(x，y，z)，并判断是否x＝x0且y＝y0：否，平移调节多点放样工装的位置，直到x＝x0且y＝y0，是，进入下一步骤；S5：检查水平底板(1)是否与水平面平行：否，调节各个调节
