一种特氟龙喷涂装置.pdf

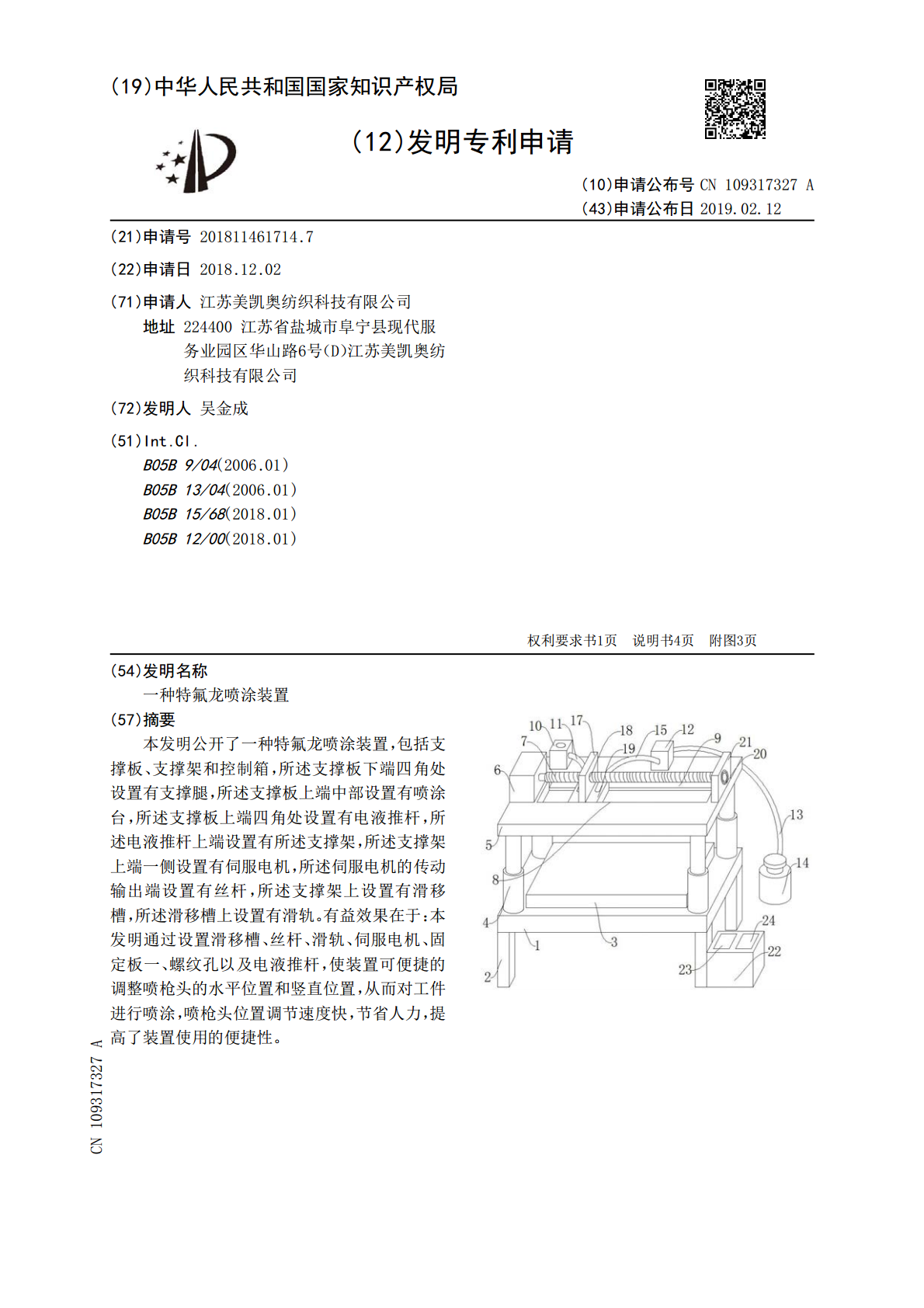

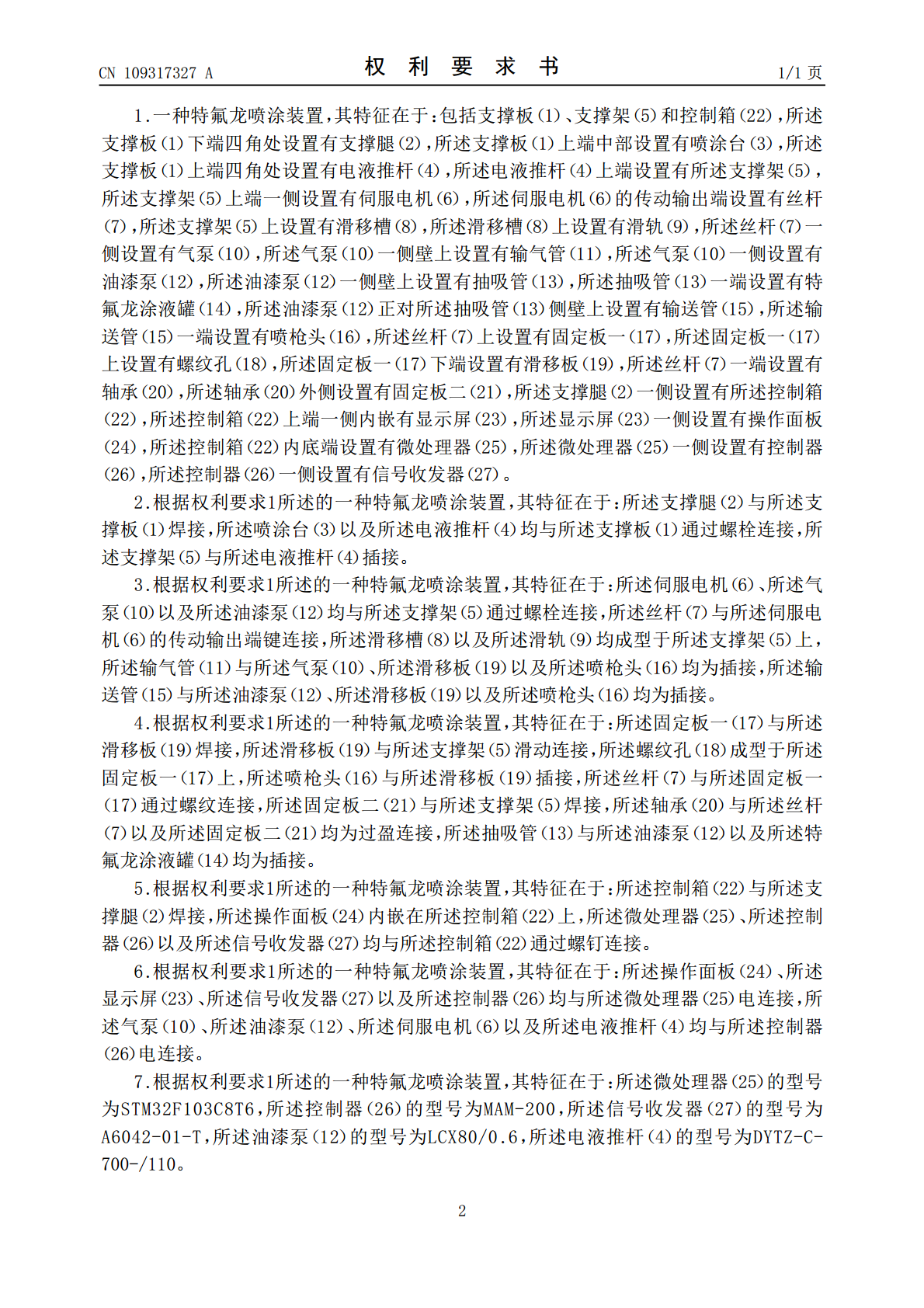

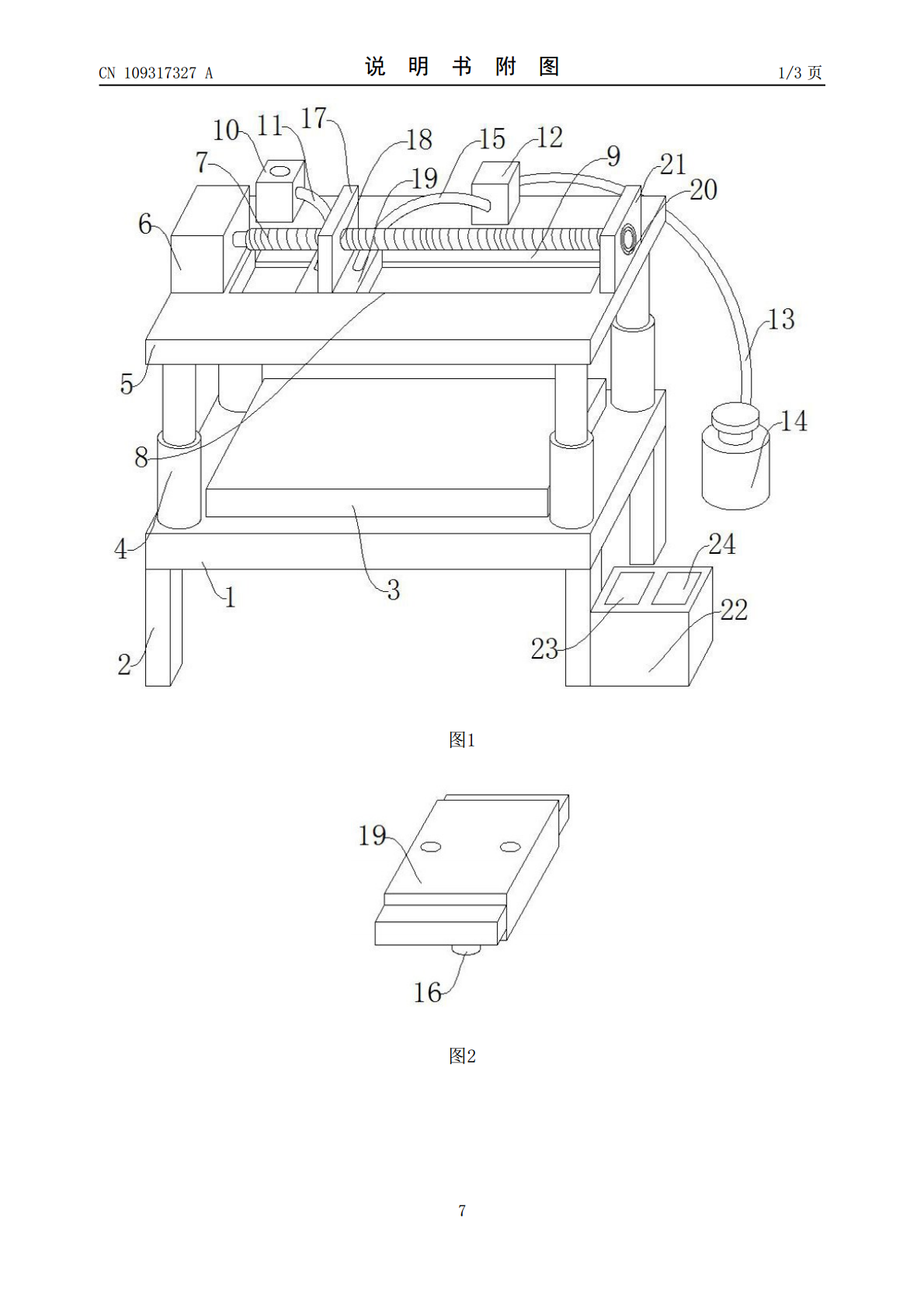

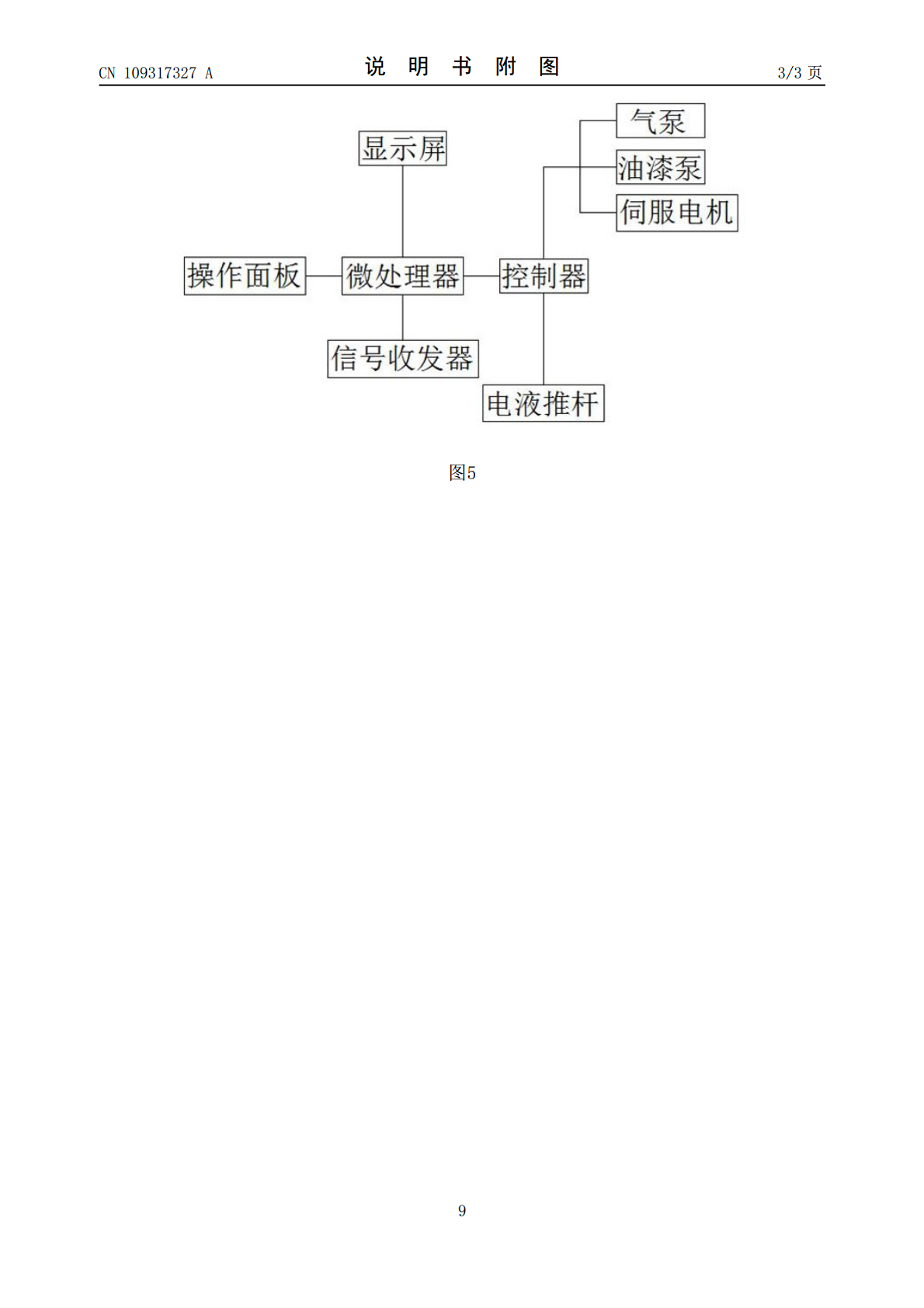

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109317327A(43)申请公布日2019.02.12(21)申请号201811461714.7(22)申请日2018.12.02(71)申请人江苏美凯奥纺织科技有限公司地址224400江苏省盐城市阜宁县现代服务业园区华山路6号（D）江苏美凯奥纺织科技有限公司(72)发明人吴金成(51)Int.Cl.B05B9/04(2006.01)B05B13/04(2006.01)B05B15/68(2018.01)B05B12/00(2018.01)权利要求书1页说明书4页附图3页(54)发明名称一种特氟龙喷涂装置(57)摘要本发明公开了一种特氟龙喷涂装置，包括支撑板、支撑架和控制箱，所述支撑板下端四角处设置有支撑腿，所述支撑板上端中部设置有喷涂台，所述支撑板上端四角处设置有电液推杆，所述电液推杆上端设置有所述支撑架，所述支撑架上端一侧设置有伺服电机，所述伺服电机的传动输出端设置有丝杆，所述支撑架上设置有滑移槽，所述滑移槽上设置有滑轨。有益效果在于：本发明通过设置滑移槽、丝杆、滑轨、伺服电机、固定板一、螺纹孔以及电液推杆，使装置可便捷的调整喷枪头的水平位置和竖直位置，从而对工件进行喷涂，喷枪头位置调节速度快，节省人力，提高了装置使用的便捷性。CN109317327ACN109317327A权利要求书1/1页1.一种特氟龙喷涂装置，其特征在于：包括支撑板（1）、支撑架（5）和控制箱（22），所述支撑板（1）下端四角处设置有支撑腿（2），所述支撑板（1）上端中部设置有喷涂台（3），所述支撑板（1）上端四角处设置有电液推杆（4），所述电液推杆（4）上端设置有所述支撑架（5），所述支撑架（5）上端一侧设置有伺服电机（6），所述伺服电机（6）的传动输出端设置有丝杆（7），所述支撑架（5）上设置有滑移槽（8），所述滑移槽（8）上设置有滑轨（9），所述丝杆（7）一侧设置有气泵（10），所述气泵（10）一侧壁上设置有输气管（11），所述气泵（10）一侧设置有油漆泵（12），所述油漆泵（12）一侧壁上设置有抽吸管（13），所述抽吸管（13）一端设置有特氟龙涂液罐（14），所述油漆泵（12）正对所述抽吸管（13）侧壁上设置有输送管（15），所述输送管（15）一端设置有喷枪头（16），所述丝杆（7）上设置有固定板一（17），所述固定板一（17）上设置有螺纹孔（18），所述固定板一（17）下端设置有滑移板（19），所述丝杆（7）一端设置有轴承（20），所述轴承（20）外侧设置有固定板二（21），所述支撑腿（2）一侧设置有所述控制箱（22），所述控制箱（22）上端一侧内嵌有显示屏（23），所述显示屏（23）一侧设置有操作面板（24），所述控制箱（22）内底端设置有微处理器（25），所述微处理器（25）一侧设置有控制器（26），所述控制器（26）一侧设置有信号收发器（27）。2.根据权利要求1所述的一种特氟龙喷涂装置，其特征在于：所述支撑腿（2）与所述支撑板（1）焊接，所述喷涂台（3）以及所述电液推杆（4）均与所述支撑板（1）通过螺栓连接，所述支撑架（5）与所述电液推杆（4）插接。3.根据权利要求1所述的一种特氟龙喷涂装置，其特征在于：所述伺服电机（6）、所述气泵（10）以及所述油漆泵（12）均与所述支撑架（5）通过螺栓连接，所述丝杆（7）与所述伺服电机（6）的传动输出端键连接，所述滑移槽（8）以及所述滑轨（9）均成型于所述支撑架（5）上，所述输气管（11）与所述气泵（10）、所述滑移板（19）以及所述喷枪头（16）均为插接，所述输送管（15）与所述油漆泵（12）、所述滑移板（19）以及所述喷枪头（16）均为插接。4.根据权利要求1所述的一种特氟龙喷涂装置，其特征在于：所述固定板一（17）与所述滑移板（19）焊接，所述滑移板（19）与所述支撑架（5）滑动连接，所述螺纹孔（18）成型于所述固定板一（17）上，所述喷枪头（16）与所述滑移板（19）插接，所述丝杆（7）与所述固定板一（17）通过螺纹连接，所述固定板二（21）与所述支撑架（5）焊接，所述轴承（20）与所述丝杆（7）以及所述固定板二（21）均为过盈连接，所述抽吸管（13）与所述油漆泵（12）以及所述特氟龙涂液罐（14）均为插接。5.根据权利要求1所述的一种特氟龙喷涂装置，其特征在于：所述控制箱（22）与所述支撑腿（2）焊接，所述操作面板（24）内嵌在所述控制箱（22）上，所述微处理器（25）、所述控制器（26）以及所述信号收发器（27）均与所述控制箱（22）通过螺钉连接。6.根据权利要求1所述的一种特氟龙喷涂装置，其特征在于：所述操作面板（24）、所述显示屏（23）、所述信号收发器（27）以及所述控制器（26）均与所述微处理器
