一种煤炭智能干选机用多级振动筛分装置.pdf

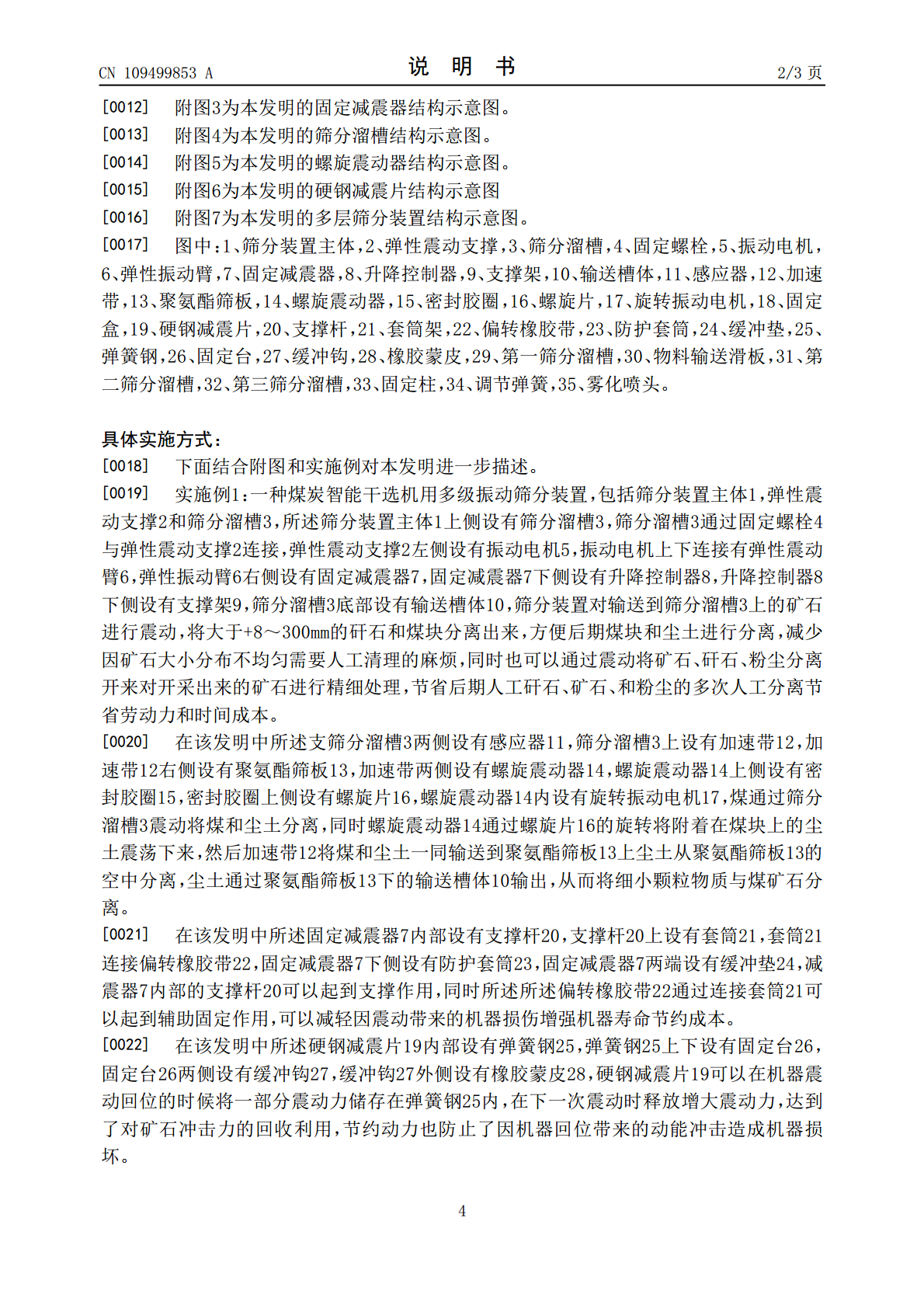

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109499853A(43)申请公布日2019.03.22(21)申请号201811388046.X(22)申请日2018.11.21(71)申请人山东里能鲁西矿业有限公司地址272100山东省济宁市任城区二十里铺(72)发明人王玉军吴高镇宋维军杨芳芳陈鸿雁张洋王冰李靖锴康延才何玉彬(74)专利代理机构青岛高晓专利事务所(普通合伙)37104代理人于正河(51)Int.Cl.B07B1/28(2006.01)B07B1/46(2006.01)B08B7/02(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种煤炭智能干选机用多级振动筛分装置(57)摘要本发明公开了一种煤炭智能干选机用多级振动筛分装置，包括筛分装置主体，弹性震动支撑和筛分溜槽，所述筛分装置主体上侧设有筛分溜槽，筛分溜槽通过固定螺栓与弹性震动支撑连接，弹性震动支撑左侧设有振动电机，振动电机上下连接有弹性震动臂，弹性振动臂右侧设有固定减震器，固定减震器下侧设有升降控制器，升降控制器下侧设有支撑架，筛分溜槽底部设有输送槽体，方便设备的搬运与更换，满足了实际需求，既减轻了工人的劳动强度，又提高了矿石筛分的工作效率。CN109499853ACN109499853A权利要求书1/1页1.一种煤炭智能干选机用多级振动筛分装置，其特征在于：包括筛分装置主体，弹性震动支撑和筛分溜槽，所述筛分装置主体上侧设有筛分溜槽，筛分溜槽通过固定螺栓与弹性震动支撑连接，弹性震动支撑左侧设有振动电机，振动电机上下连接有弹性震动臂，弹性振动臂右侧设有固定减震器，固定减震器下侧设有升降控制器，升降控制器下侧设有支撑架，筛分溜槽底部设有输送槽体，可以将矿石进行多层次筛分，筛分精度达到+8～300mm级别。2.根据权利要求1所述煤炭智能干选机用振动筛分装置，其特征在于：所述筛分溜槽两侧设有感应器，筛分溜槽上设有加速带，加速带右侧设有聚氨酯筛板，加速带两侧设有螺旋震动器，螺旋震动器上侧设有密封胶圈，密封胶圈上侧设有螺旋片，螺旋震动器内设有旋转振动电机。3.根据权利要求1所述煤炭智能干选机用振动筛分装置，其特征在于：所述所述弹性振动臂右侧连接固定盒，固定盒上侧设有硬钢减震片。4.根据权利要求1所述煤炭智能干选机用振动筛分装置，其特征在于：所述固定减震器内部设有支撑杆，支撑杆上设有套筒，套筒连接偏转橡胶带，固定减震器下侧设有防护套筒，固定减震器两端设有缓冲垫。5.根据权利要求4所述煤炭智能干选机用振动筛分装置，其特征在于：所述硬钢减震片内部设有弹簧钢，弹簧钢上下设有固定台，固定台两侧设有缓冲钩，缓冲钩外侧设有橡胶蒙皮。6.根据权利要求1所述煤炭智能干选机用振动筛分装置，其特征在于：所述筛分溜槽上设有感应器。7.根据权利要求7所述筛分装置主体内部设有第一筛分溜槽，第一筛分溜槽下侧设有物料输送滑板，物料输送滑板下侧第二筛分溜槽，第二筛分溜槽下侧设有第三筛分溜槽，所述第一筛分溜槽、第二筛分溜槽、第三筛分溜槽四个角通过固定柱进行连接固定，固定柱内设有调节弹簧，所述第三筛分溜槽下侧设有雾化喷头。2CN109499853A说明书1/3页一种煤炭智能干选机用多级振动筛分装置[0001]技术领域:本发明属于煤矿块煤分选设备领域，具体地涉及一种智能干法分选系统，为智能干法分选机配套使用。[0002]背景技术：煤炭智能干法分选是近年来国内外选煤领域采用的先进的块煤排矸工艺，智能干选机利用X射线探测识别技术，通过智能控制系统进行煤和矸石的有效分离。国外引进的块煤智能干选系统于2015年开始在山西同煤集团应用，是国内最早采用X射线智能识别方法，对煤与矸石进行数字化分选的智能干选设备，对国内的煤炭干法分选领域起到了重大的引领作用，且现有的筛分装置精度相对较低，当需要高精度筛分时需要多种装置进行配合才能达到高精度筛分，浪费大量的劳动力和时间，且因为精度较高容易损害维护困难，本发明为智能干法分选机配套使用的振动筛分装置。[0003]发明内容：本发明是一种煤炭智能干选机用多级振动筛分装置，包括筛分装置主体1，弹性震动支撑2和筛分溜槽3，所述筛分装置主体1上侧设有筛分溜槽3，筛分溜槽3通过固定螺栓4与弹性震动支撑2连接，弹性震动支撑2左侧设有振动电机5，振动电机上下连接有弹性震动臂6，弹性振动臂6右侧设有固定减震器7，固定减震器7下侧设有升降控制器8，升降控制器8下侧设有支撑架9，筛分溜槽3底部设有输送槽体10。[0004]在该发明中所述筛分溜槽3两侧设有感应器11，筛分溜槽3上设有加速带12，加速带12右侧设有聚氨酯筛板13，加速带两侧设有螺旋震动器14，螺旋震动器14上侧设有密封胶圈15，密封胶圈上侧设有螺旋片16，螺旋震动器14内设有旋转振动
