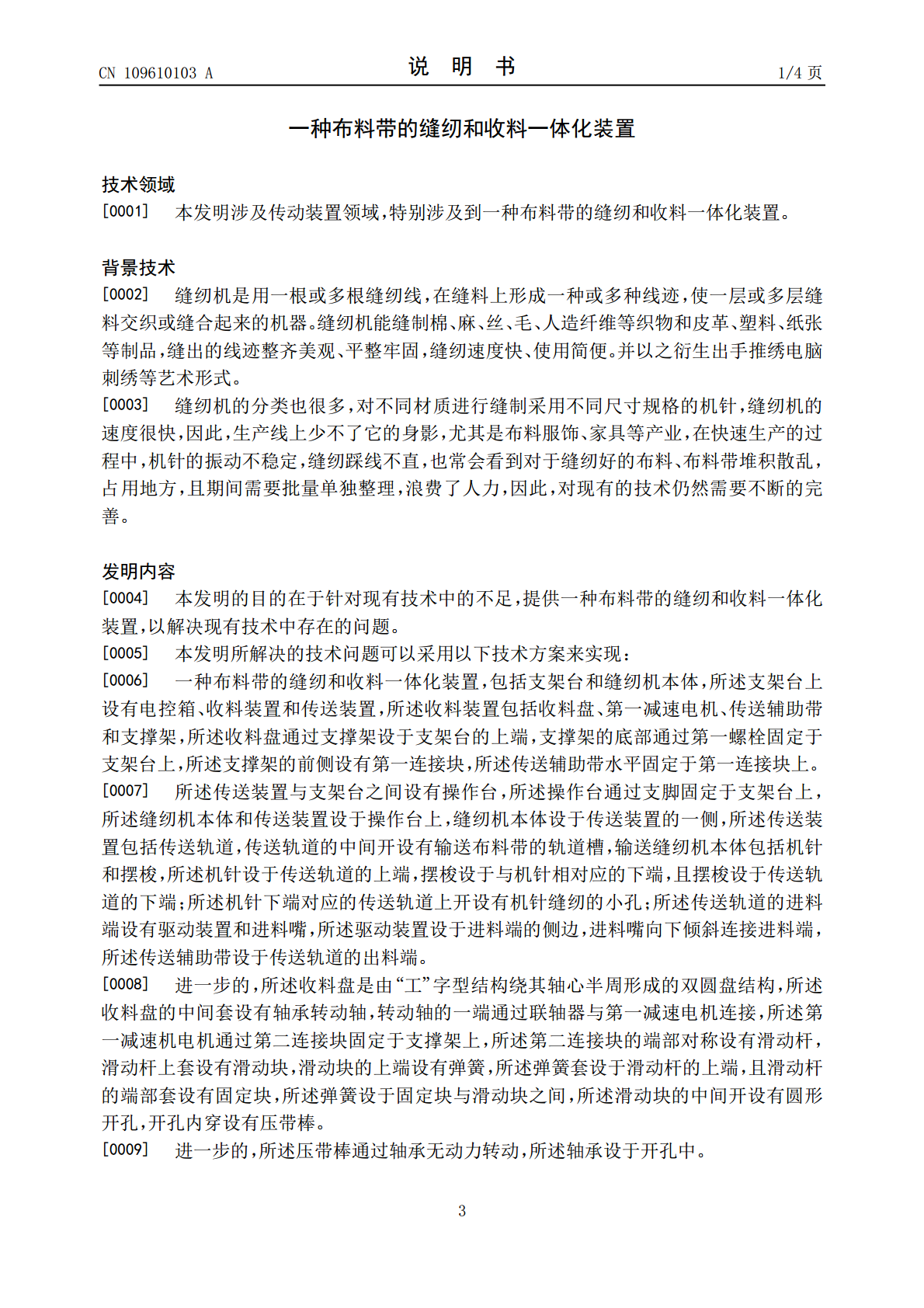

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109610103A(43)申请公布日2019.04.12(21)申请号201811452781.2(22)申请日2018.11.30(71)申请人嘉善龙翔人造毛绒有限公司地址314100浙江省嘉兴市嘉善县陶庄镇西工区柳溪路413号(72)发明人张伟强(74)专利代理机构上海伯瑞杰知识产权代理有限公司31227代理人周兵(51)Int.Cl.D05B35/08(2006.01)D05B41/00(2006.01)D05B55/02(2006.01)D05B69/00(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种布料带的缝纫和收料一体化装置(57)摘要本发明公开了一种布料带的缝纫和收料一体化装置，包括支架台和缝纫机本体，所述支架台上设有电控箱、收料装置和传送装置，所述收料装置包括收料盘、第一减速电机、传送辅助带和支撑架，所述收料盘通过支撑架设于支架台的上端，支撑架的底部通过第一螺栓固定于支架台上，所述支撑架的前侧设有第一连接块，所述传送辅助带水平固定于第一连接块上；本发明为缝纫和收料一体化装置，将缝纫机本体与传送装置结构，增加了传送速度本；所述进料嘴的宽度与布料带相适应，因此大大提高了生产效率，减少由于布料翻转等踩线不整齐的瑕疵问题；根据实际需求选择，采用单边踩线或双边踩线，扩大了使用范围，机针的上端与固定块固定，踩线更加稳定，减少噪音。CN109610103ACN109610103A权利要求书1/1页1.一种布料带的缝纫和收料一体化装置，包括支架台和缝纫机本体，其特征在于：所述支架台上设有电控箱、收料装置和传送装置，所述收料装置包括收料盘、减速电机、传送辅助带和支撑架，所述收料盘通过支撑架设于支架台的上端，支撑架的底部通过第一螺栓固定于支架台上，所述支撑架的前侧设有第一连接块，所述传送辅助带水平固定于第一连接块上；所述传送装置与支架台之间设有操作台，所述操作台通过支脚固定于支架台上，所述缝纫机本体和传送装置设于操作台上，缝纫机本体设于传送装置的一侧，所述传送装置包括传送轨道，传送轨道的中间开设有输送布料带的轨道槽，输送缝纫机本体包括机针和摆梭，所述机针设于传送轨道的上端，摆梭设于与机针相对应的下端，且摆梭设于传送轨道的下端；所述机针下端对应的传送轨道上开设有机针缝纫的小孔；所述传送轨道的进料端设有驱动装置和进料嘴，所述驱动装置设于进料端的侧边，进料嘴向下倾斜连接进料端，所述传送辅助带设于传送轨道的出料端。2.根据权利要求1所述的一种布料带的缝纫和收料一体化装置，其特征在于：所述收料盘是由“工”字型结构绕其轴心半周形成的双圆盘结构，所述收料盘的中间套设有轴承转动轴，转动轴的一端通过联轴器与第一减速电机连接，所述第一减速机电机通过第二连接块固定于支撑架上，所述第二连接块的端部对称设有滑动杆，滑动杆上套设有滑动块，滑动块的上端设有弹簧，所述弹簧套设于滑动杆的上端，且滑动杆的端部套设有固定块，所述弹簧设于固定块与滑动块之间，所述滑动块的中间开设有圆形开孔，开孔内穿设有压带棒。3.根据权利要求2所述的一种布料带的缝纫和收料一体化装置，其特征在于：所述压带棒通过轴承无动力转动，所述轴承设于开孔中。4.根据权利要求1所述的一种布料带的缝纫和收料一体化装置，其特征在于：所述传送轨道上设有压边片，所述压边片的周边采用避免割破布料带的包边。5.根据权利要求1所述的一种布料带的缝纫和收料一体化装置，其特征在于：所述轨道槽为L型结构，传送装置的一侧设有一台缝纫机本体，且与缝纫机本体的同一侧开设有一个小孔，所述传送装置的另一侧设有减少机针震动的减震装置，所述减震装置与机针的上方通过第一固定块连接。6.根据权利要求1所述的一种布料带的缝纫和收料一体化装置，其特征在于：所述轨道槽为倒T型结构，传送装置的两侧对称设置两台缝纫机本体，且传送轨道上对称开设有两个小孔，所述对称的两个机针上端通过第二固定块连接。7.根据权利要求1所述的一种布料带的缝纫和收料一体化装置，其特征在于：所述进料嘴为两头空心连通的长方体结构，进料嘴的进料的开口处为斜开口。8.根据权利要求1所述的一种布料带的缝纫和收料一体化装置，其特征在于：所述驱动装置包括第二减速电机、主动辊和转动轴，所述传送轨道的进料端的侧面开设有开孔，第二减速电机通过第四螺栓和第三连接块固定于操作台上，所述第二减速电机与转动轴之间通过传动连接，主动辊固定套设于转动轴上，且主动辊的最上端的水平面与轨道槽在同一水平面贴合。2CN109610103A说明书1/4页一种布料带的缝纫和收料一体化装置技术领域[0001]本发明涉及传动装置领域，特别涉及到一种布料带的缝纫和收料一体化装置。背景技术[0002]缝纫机是用一根或多根缝纫
