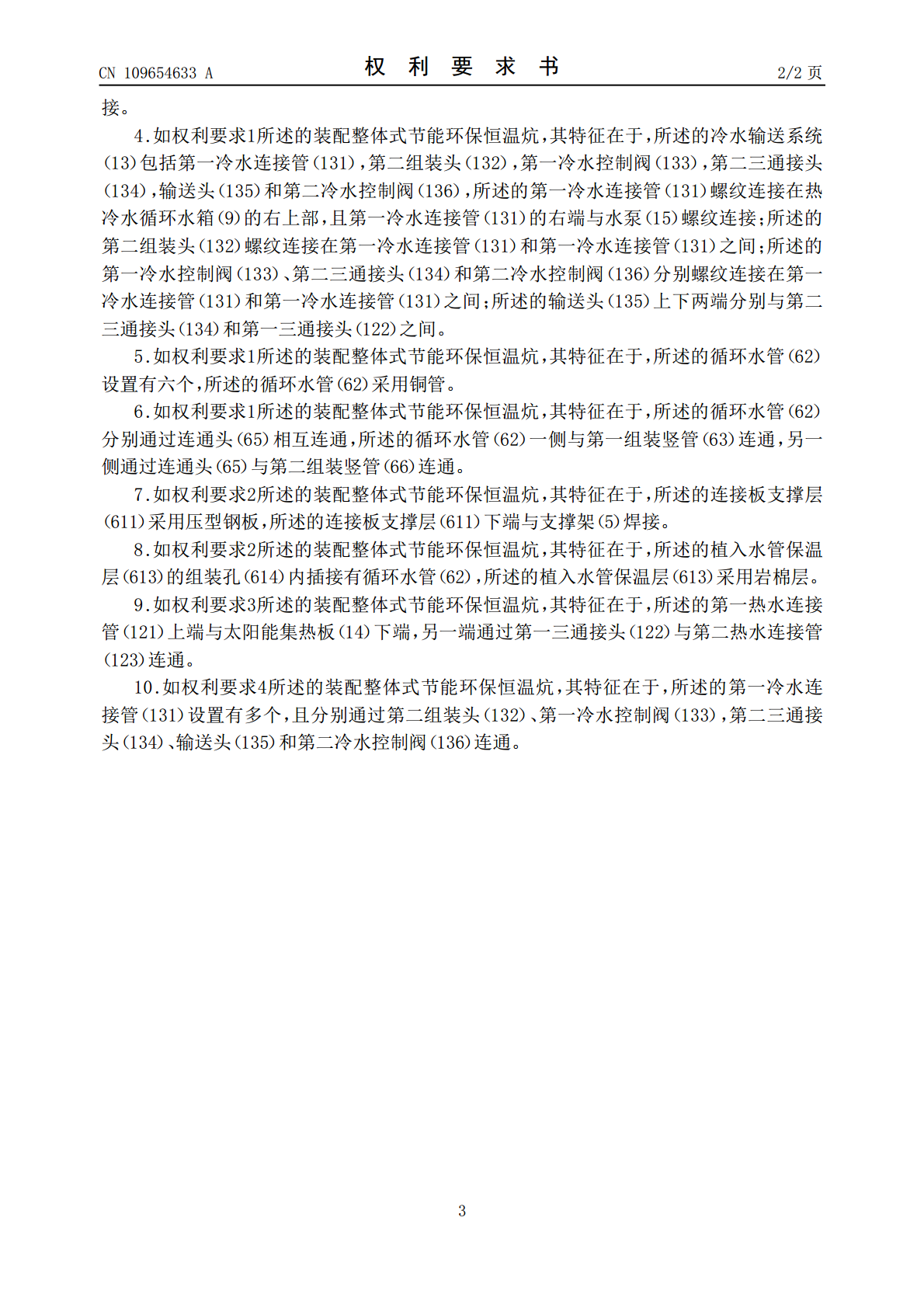

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109654633A(43)申请公布日2019.04.19(21)申请号201811462741.6(22)申请日2018.12.03(71)申请人山东职业学院地址250000山东省济南市历下区解放路62号(72)发明人张之峰赵素环王亚飞李伟(74)专利代理机构北京汇信合知识产权代理有限公司11335代理人陈圣清(51)Int.Cl.F24F5/00(2006.01)权利要求书2页说明书6页附图4页(54)发明名称装配整体式节能环保恒温炕(57)摘要本发明提供装配整体式节能环保恒温炕，包括墙体，地下室顶板，进出孔，垂直上下钢梯，支撑架，植水炕板，进水管，温控启动开关，热冷水循环水箱，回流管，第一组装头，热水输送系统，冷水输送系统，太阳能集热板，水泵，中央控制器和按键，所述的地下室顶板一体化设置在墙体内壁的中间部位；所述的进出孔开设在地下室顶板内部的右侧；所述的垂直上下钢梯镶嵌在地下室顶板下表面的右侧；所述的支撑架螺栓安装在地下室顶板的左上部；所述的植水炕板安装在支撑架的上端。本发明的有益效果为：通过植水炕板的设置，在循环水管内进入热水或者冷水时，能够随之使该植水炕板起到冷却和发热的功能，进而能够让使用者更加舒适的进行使用。CN109654633ACN109654633A权利要求书1/2页1.装配整体式节能环保恒温炕，其特征在于，该装配整体式节能环保恒温炕，包括墙体（1），地下室顶板（2），进出孔（3），垂直上下钢梯（4），支撑架（5），植水炕板（6），进水管（7），温控启动开关（8），热冷水循环水箱（9），回流管（10），第一组装头（11），热水输送系统（12），冷水输送系统（13），太阳能集热板（14），水泵（15），中央控制器（16）和按键（17），所述的地下室顶板（2）一体化设置在墙体（1）内壁的中间部位；所述的进出孔（3）开设在地下室顶板（2）内部的右侧；所述的垂直上下钢梯（4）镶嵌在地下室顶板（2）下表面的右侧；所述的支撑架（5）螺栓安装在地下室顶板（2）的左上部；所述的植水炕板（6）安装在支撑架（5）的上端；所述的进水管（7）一端套接在植水炕板（6）的左下部，另一端插接在热冷水循环水箱（9）内部的左侧；所述的温控启动开关（8）螺纹连接在进水管（7）和进水管（7）之间；所述的热冷水循环水箱（9）螺栓安装在墙体（1）的左下部；所述的回流管（10）一端套接在植水炕板（6）的右下部，另一端插入在热冷水循环水箱（9）的右上部；所述的第一组装头（11）螺纹连接在回流管（10）和回流管（10）之间；所述的热水输送系统（12）安装在墙体（1）的内部；所述的冷水输送系统（13）安装在墙体（1）下部前侧的中间部位；所述的太阳能集热板（14）螺栓安装在墙体（1）的上端；所述的水泵（15）螺纹连接在冷水输送系统（13）的右端；所述的中央控制器（16）螺栓安装在热冷水循环水箱（9）的右表面，同时在中央控制器（16）的右表面镶嵌有按键（17）；所述的植水炕板（6）包括连接炕板结构（61），循环水管（62），第一组装竖管（63），第一密封盖（64），连通头（65），第二组装竖管（66）和第二密封盖（67），所述的循环水管（62）镶嵌在连接炕板结构（61）的内部；所述的第一组装竖管（63）镶嵌在连接炕板结构（61）前表面的右侧；所述的第一密封盖（64）螺纹连接在第一组装竖管（63）的上端；所述的连通头（65）分别套接在连接炕板结构（61）前表面右侧的循环水管（62）左部和连接炕板结构（61）前表面左侧的循环水管（62）左右两部；所述的第二组装竖管（66）镶嵌在连接炕板结构（61）前表面的左侧，且下端插接在进水管（7）的上端；所述的第二密封盖（67）螺纹连接在第二组装竖管（66）的上端。2.如权利要求1所述的装配整体式节能环保恒温炕，其特征在于，所述的连接炕板结构（61）包括连接板支撑层（611），热能反射层（612），植入水管保温层（613），组装孔（614）和支撑炕板（615），所述的热能反射层（612）胶接在连接板支撑层（611）的上表面；所述的植入水管保温层（613）胶接在热能反射层（612）的上表面；所述的植入水管保温层（613）内部的左右两侧分别镶嵌有第一组装竖管（63）和第二组装竖管（66）；所述的组装孔（614）开设在植入水管保温层（613）的内部；所述的支撑炕板（615）胶接在植入水管保温层（613）的上端。3.如权利要求1所述的装配整体式节能环保恒温炕，其特征在于，所述的热水输送系统（12）包括第一热水连接管（121），第一三通接头（122），第二热水连接管（123），第一热水控制阀（124），太阳能热水箱（125），第三热水连接管（126）和第二热水
