一种带卷帘门结构蔬果台.pdf

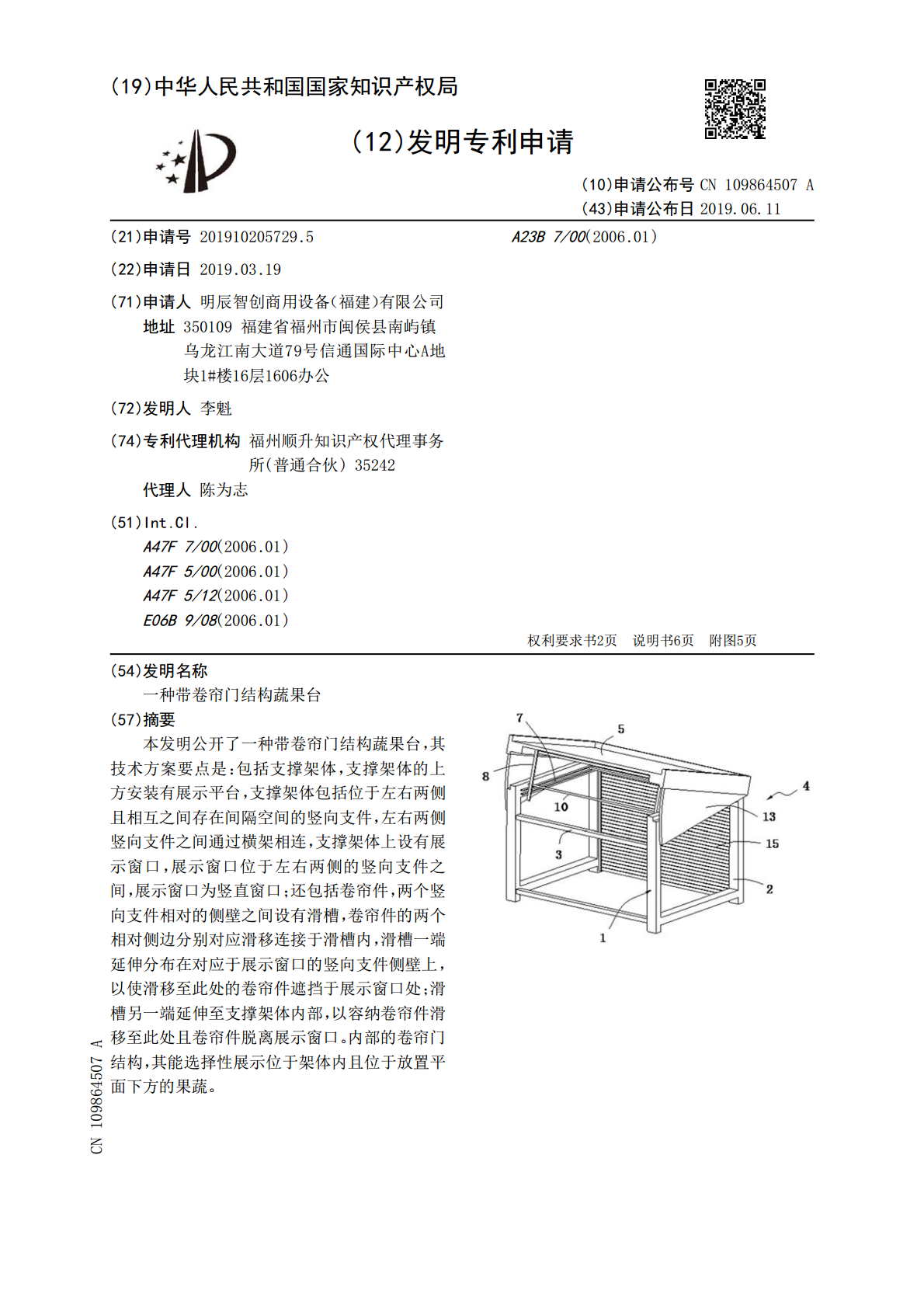

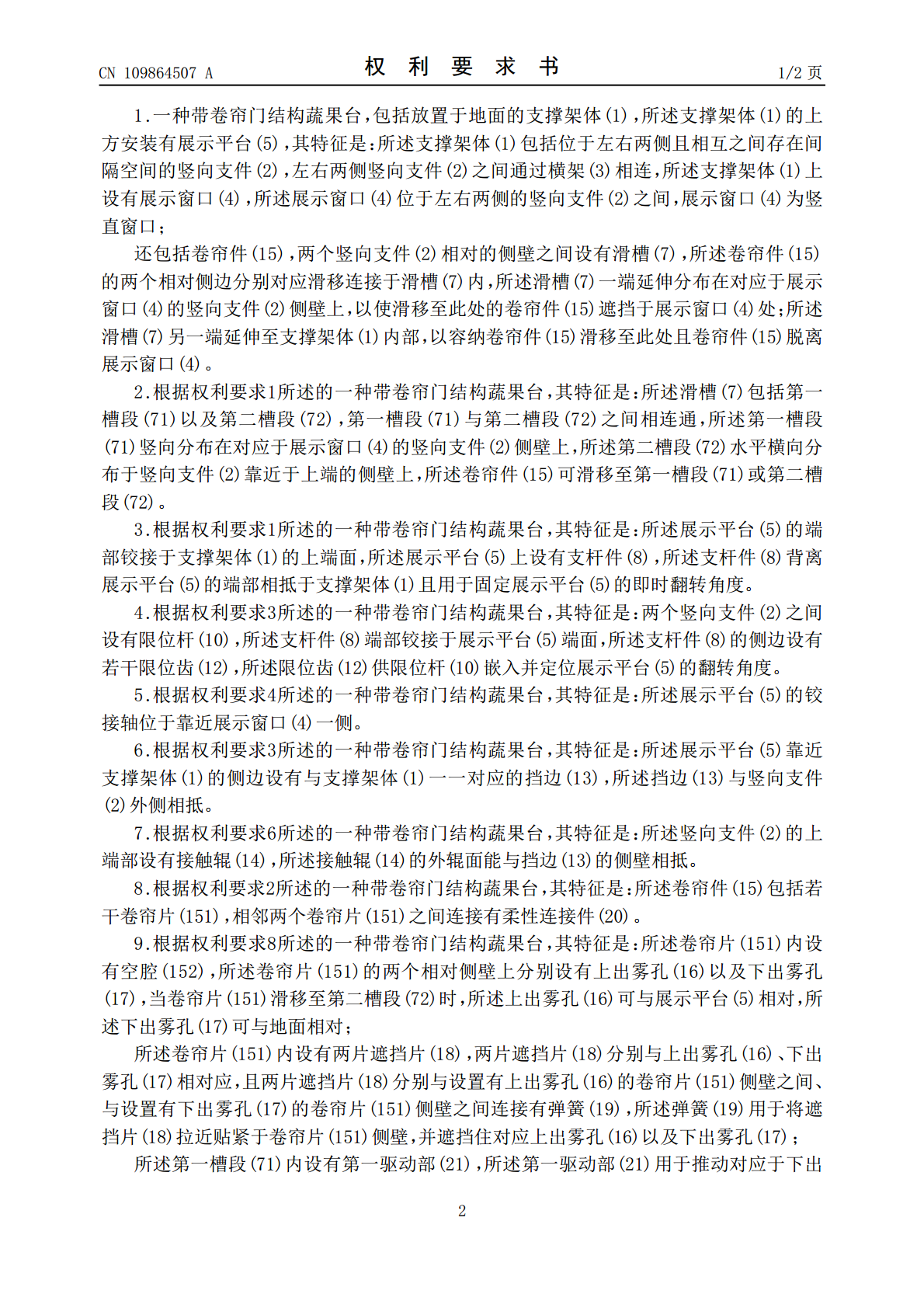

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109864507A(43)申请公布日2019.06.11(21)申请号201910205729.5A23B7/00(2006.01)(22)申请日2019.03.19(71)申请人明辰智创商用设备（福建）有限公司地址350109福建省福州市闽侯县南屿镇乌龙江南大道79号信通国际中心A地块1#楼16层1606办公(72)发明人李魁(74)专利代理机构福州顺升知识产权代理事务所(普通合伙)35242代理人陈为志(51)Int.Cl.A47F7/00(2006.01)A47F5/00(2006.01)A47F5/12(2006.01)E06B9/08(2006.01)权利要求书2页说明书6页附图5页(54)发明名称一种带卷帘门结构蔬果台(57)摘要本发明公开了一种带卷帘门结构蔬果台，其技术方案要点是：包括支撑架体，支撑架体的上方安装有展示平台，支撑架体包括位于左右两侧且相互之间存在间隔空间的竖向支件，左右两侧竖向支件之间通过横架相连，支撑架体上设有展示窗口，展示窗口位于左右两侧的竖向支件之间，展示窗口为竖直窗口；还包括卷帘件，两个竖向支件相对的侧壁之间设有滑槽，卷帘件的两个相对侧边分别对应滑移连接于滑槽内，滑槽一端延伸分布在对应于展示窗口的竖向支件侧壁上，以使滑移至此处的卷帘件遮挡于展示窗口处；滑槽另一端延伸至支撑架体内部，以容纳卷帘件滑移至此处且卷帘件脱离展示窗口。内部的卷帘门结构，其能选择性展示位于架体内且位于放置平面下方的果蔬。CN109864507ACN109864507A权利要求书1/2页1.一种带卷帘门结构蔬果台，包括放置于地面的支撑架体(1)，所述支撑架体(1)的上方安装有展示平台(5)，其特征是：所述支撑架体(1)包括位于左右两侧且相互之间存在间隔空间的竖向支件(2)，左右两侧竖向支件(2)之间通过横架(3)相连，所述支撑架体(1)上设有展示窗口(4)，所述展示窗口(4)位于左右两侧的竖向支件(2)之间，展示窗口(4)为竖直窗口；还包括卷帘件(15)，两个竖向支件(2)相对的侧壁之间设有滑槽(7)，所述卷帘件(15)的两个相对侧边分别对应滑移连接于滑槽(7)内，所述滑槽(7)一端延伸分布在对应于展示窗口(4)的竖向支件(2)侧壁上，以使滑移至此处的卷帘件(15)遮挡于展示窗口(4)处；所述滑槽(7)另一端延伸至支撑架体(1)内部，以容纳卷帘件(15)滑移至此处且卷帘件(15)脱离展示窗口(4)。2.根据权利要求1所述的一种带卷帘门结构蔬果台，其特征是：所述滑槽(7)包括第一槽段(71)以及第二槽段(72)，第一槽段(71)与第二槽段(72)之间相连通，所述第一槽段(71)竖向分布在对应于展示窗口(4)的竖向支件(2)侧壁上，所述第二槽段(72)水平横向分布于竖向支件(2)靠近于上端的侧壁上，所述卷帘件(15)可滑移至第一槽段(71)或第二槽段(72)。3.根据权利要求1所述的一种带卷帘门结构蔬果台，其特征是：所述展示平台(5)的端部铰接于支撑架体(1)的上端面，所述展示平台(5)上设有支杆件(8)，所述支杆件(8)背离展示平台(5)的端部相抵于支撑架体(1)且用于固定展示平台(5)的即时翻转角度。4.根据权利要求3所述的一种带卷帘门结构蔬果台，其特征是：两个竖向支件(2)之间设有限位杆(10)，所述支杆件(8)端部铰接于展示平台(5)端面，所述支杆件(8)的侧边设有若干限位齿(12)，所述限位齿(12)供限位杆(10)嵌入并定位展示平台(5)的翻转角度。5.根据权利要求4所述的一种带卷帘门结构蔬果台，其特征是：所述展示平台(5)的铰接轴位于靠近展示窗口(4)一侧。6.根据权利要求3所述的一种带卷帘门结构蔬果台，其特征是：所述展示平台(5)靠近支撑架体(1)的侧边设有与支撑架体(1)一一对应的挡边(13)，所述挡边(13)与竖向支件(2)外侧相抵。7.根据权利要求6所述的一种带卷帘门结构蔬果台，其特征是：所述竖向支件(2)的上端部设有接触辊(14)，所述接触辊(14)的外辊面能与挡边(13)的侧壁相抵。8.根据权利要求2所述的一种带卷帘门结构蔬果台，其特征是：所述卷帘件(15)包括若干卷帘片(151)，相邻两个卷帘片(151)之间连接有柔性连接件(20)。9.根据权利要求8所述的一种带卷帘门结构蔬果台，其特征是：所述卷帘片(151)内设有空腔(152)，所述卷帘片(151)的两个相对侧壁上分别设有上出雾孔(16)以及下出雾孔(17)，当卷帘片(151)滑移至第二槽段(72)时，所述上出雾孔(16)可与展示平台(5)相对，所述下出雾孔(17)可与地面相对；所述卷帘片(151)内设有两片遮挡片(18)，两片遮挡片(18)分别与上出雾孔(16)、
