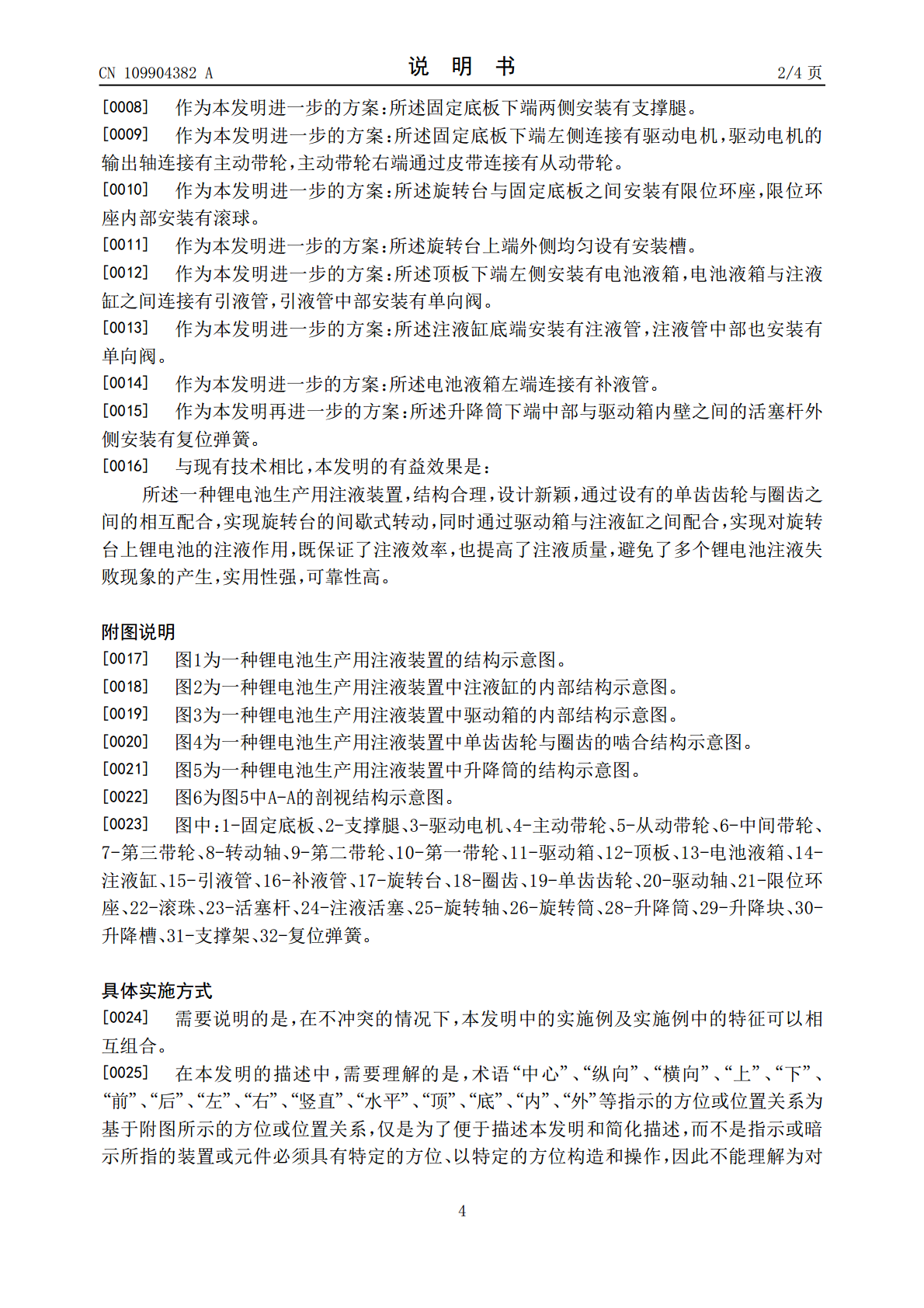

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109904382A(43)申请公布日2019.06.18(21)申请号201910157612.4(22)申请日2019.03.01(71)申请人桂林鹏威新能源科技有限公司地址546600广西壮族自治区桂林市荔浦县新坪镇金鸡坪工业园区(72)发明人杜坚忠李朋生刘文深(74)专利代理机构北京华仲龙腾专利代理事务所(普通合伙)11548代理人李静(51)Int.Cl.H01M2/36(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种锂电池生产用注液装置(57)摘要本发明公开了一种锂电池生产用注液装置，属于锂电池生产设备技术领域，包括固定底板，固定底板上端两侧安装有支撑架，支撑架上端连接有顶板，顶板右端中部安装有驱动箱，驱动箱内部上端安装有旋转筒，旋转筒下端接触有升降筒，升降筒右端中部设有升降槽，升降槽内部安装有升降块，升降块固定于驱动箱内壁，升降筒下端中部升降有注液杆，注液杆下端连接有注液活塞，注液活塞外侧安装有注液缸，旋转筒上端中部安装有旋转轴，旋转轴上端穿过驱动箱连接有第一带轮，第一带轮右端通过皮带连接有第二带轮，第二带轮下端连接有传动轴。本发明，实现旋转台的间歇式转动，同时也实现对旋转台上锂电池的注液作用，既保证了注液效率，也提高了注液质量。CN109904382ACN109904382A权利要求书1/1页1.一种锂电池生产用注液装置，包括固定底板（1），所述固定底板（1）上端两侧安装有支撑架（31），支撑架（31）上端连接有顶板（12），顶板（12）右端中部安装有驱动箱（11），驱动箱（11）内部上端安装有旋转筒（26），其特征在于，旋转筒（26）下端接触有升降筒（28），升降筒（28）右端中部设有升降槽（30），升降槽（30）内部安装有升降块（29），升降块（29）固定于驱动箱（11）内壁，所述升降筒（28）下端中部升降有注液杆（23），注液杆（23）下端连接有注液活塞（24），注液活塞（24）外侧安装有注液缸（14），所述旋转筒（26）上端中部安装有旋转轴（25），旋转轴（25）上端穿过驱动箱（11）连接有第一带轮（10），第一带轮（10）右端通过皮带连接有第二带轮（9），第二带轮（9）下端连接有传动轴（8），传动轴（8）下端穿过固定底板（1）中部连接有第三带轮（7），第三带轮（7）左端通过皮带连接有中间带轮（6），中间带轮（6）中部安装有驱动轴（20），驱动轴（20）下端连接有从动带轮（5），所述驱动轴（20）上端穿过固定底板（1）连接有单齿齿轮（19），单齿齿轮（19）外侧啮合有圈齿（18），圈齿（18）上端安装有旋转台（17）。2.根据权利要求1所述的一种锂电池生产用注液装置，其特征在于，所述固定底板（1）下端两侧安装有支撑腿（2）。3.根据权利要求1或2所述的一种锂电池生产用注液装置，其特征在于，所述固定底板（1）下端左侧连接有驱动电机（3），驱动电机（3）的输出轴连接有主动带轮（4），主动带轮（4）右端通过皮带连接有从动带轮（5）。4.根据权利要求3所述的一种锂电池生产用注液装置，其特征在于，所述旋转台（17）与固定底板（1）之间安装有限位环座（21），限位环座（21）内部安装有滚球（22）。5.根据权利要求4所述的一种锂电池生产用注液装置，其特征在于，所述旋转台（17）上端外侧均匀设有安装槽（33）。6.根据权利要求1所述的一种锂电池生产用注液装置，其特征在于，所述顶板（12）下端左侧安装有电池液箱（13），电池液箱（13）与注液缸（14）之间连接有引液管（15），引液管（15）中部安装有单向阀。7.根据权利要求6所述的一种锂电池生产用注液装置，其特征在于，所述注液缸（14）底端安装有注液管，注液管中部也安装有单向阀。8.根据权利要求6所述的一种锂电池生产用注液装置，其特征在于，所述电池液箱（13）左端连接有补液管（16）。9.根据权利要求1所述的一种锂电池生产用注液装置，其特征在于，所述升降筒（26）下端中部与驱动箱（11）内壁之间的活塞杆（23）外侧安装有复位弹簧（32）。2CN109904382A说明书1/4页一种锂电池生产用注液装置技术领域[0001]本发明涉及锂电池生产设备技术领域，具体是一种锂电池生产用注液装置。背景技术[0002]“锂电池”，是一类由锂金属或锂合金为负极材料、使用非水电解质溶液的电池。1912年锂金属电池最早由GilbertN.Lewis提出并研究。20世纪70年代时，M.S.Whittingham提出并开始研究锂离子电池。由于锂金属的化学特性非常活泼，使得锂金属的加工、保存、使用，对环境要求非常高。随着科学技术的发展，现在锂电池已经成为了主流。[0003]锂电池大致可分为两类：
