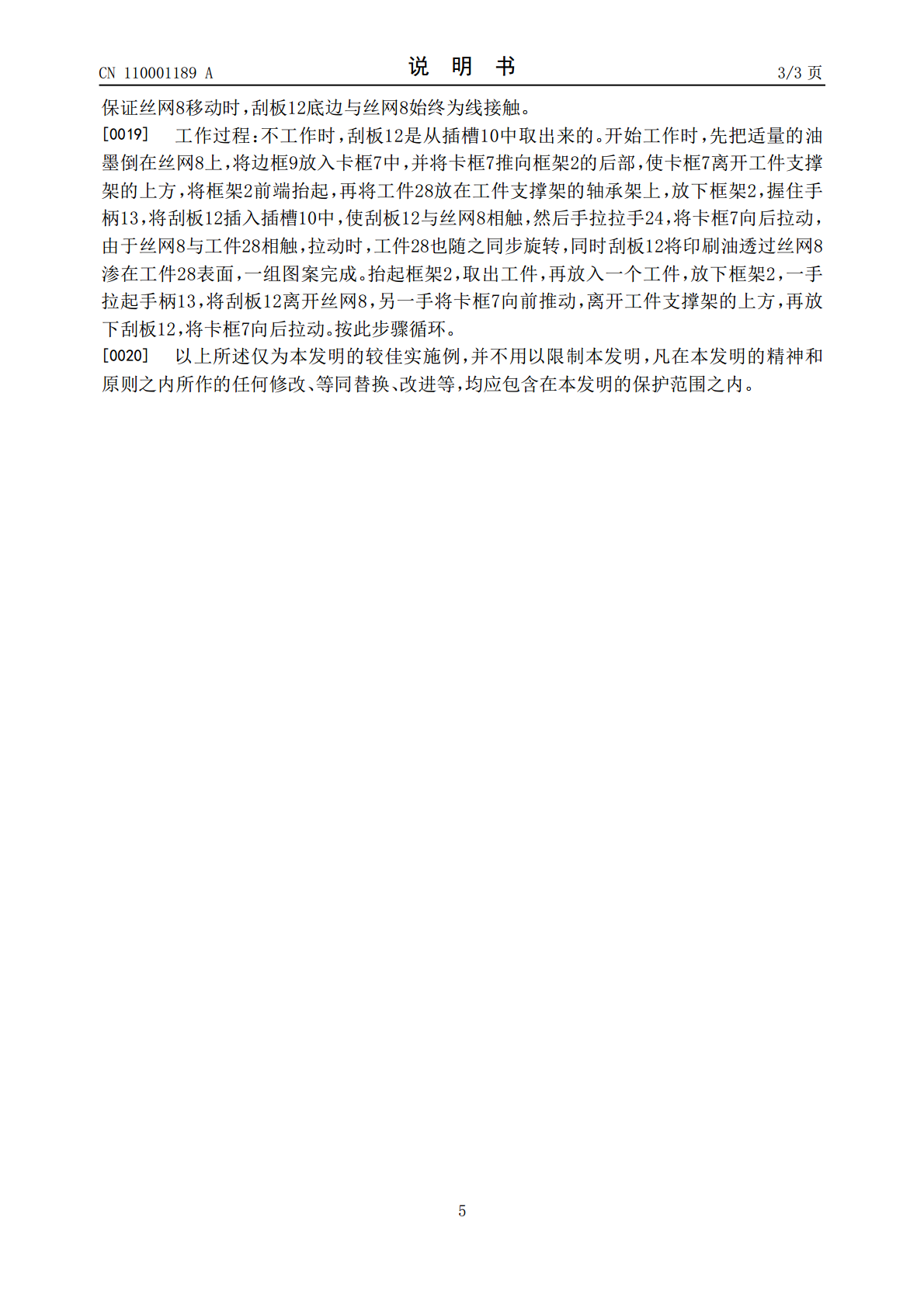

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110001189A(43)申请公布日2019.07.12(21)申请号201910409493.7(22)申请日2019.05.17(71)申请人甘肃渊博龙文化发展有限公司地址730900甘肃省白银市白银区银西工业园中小企业创业基地金山路5号(72)发明人孙得涛(74)专利代理机构兰州振华专利代理有限责任公司62102代理人张真(51)Int.Cl.B41F15/02(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种曲面丝网印刷机(57)摘要本发明涉及一种曲面丝网印刷机,框架整体设置在支架上,框架后部两侧设有连接片,连接片与后支架通过销轴固定,且框架以销轴为轴逆时针旋转0-90度;下夹板表面向内形成一条边沿,内卡框设置在边沿上并且能在边沿上前后移动;丝网外周由边框固定,边框卡放在内卡框内;插槽通过两边的固定件固定在上夹板上,连杆底端连接刮板插入插槽中,刮板底边与丝网相接触;底板中间设有工件支撑架。印刷的图案统一标准,工作效率高,产品合格率大幅提升。该装置结构简单,操作方便,制作成本低,适宜在中小企业推广使用。CN110001189ACN110001189A权利要求书1/1页1.一种曲面丝网印刷机,其特征在于:底板(1)前部两边设有前支架(17),后部两边设有后支架(18),框架(2)两横边框上面和下面分别固定上夹板(5)和下夹板(6)组成一个整体,该框架(2)整体设置在前支架(17)和后支架(18)上,框架(2)后部两侧设有连接片(3),连接片(3)与后支架(18)通过销轴(4)固定,且框架(2)以销轴(4)为轴逆时针旋转0-90度;下夹板(6)的宽度大于框架(2)横边框宽度,下夹板(6)表面向内形成一条边沿,内卡框(7)设置在边沿上并且能在边沿上前后移动;丝网(8)外周由边框(9)固定,边框(9)卡放在内卡框(7)内;插槽(10)通过两边的固定件(26)固定在上夹板(5)上,连杆(14)底端连接刮板(12),连杆(14)与刮板(12)插入插槽(10)中,刮板(12)底边与丝网(8)相接触;底板(1)中间设有工件支撑架并位于丝网(8)的正下方,工件(28)放置在工件支撑架上,工件(28)表面与丝网(8)相触。2.如权利要求1所述的一种曲面丝网印刷机,其特征在于:所述框架(2)高度根据工件(28)的高度调整,连接片(3)上开设长条口(27),销轴(4)在长条口(27)中移动调整位置固定。3.如权利要求1所述的一种曲面丝网印刷机,其特征在于:所述工件支撑架为:底板(1)中间设有弧形连接座(20),弧形连接座(20)前后两端固定连接轴(22),连接轴(22)端头连接轴承(21),轴承(21)外端设置限位块(19),限位块(19)外端通过丝杆(23)调节限位块(19)之间的距离。4.如权利要求1所述的一种曲面丝网印刷机,其特征在于:所述内卡框(7)四周底部设有多个托片(11),卡框(7)后部还设有卡片(25),边框(9)放在内卡框(7)内时其底部由托片(11)托住、上部由卡片(25)卡住;卡框(7)前侧上面设有拉手(24),拉动拉手(24),卡框(7)连同丝网(8)一同在下夹板(6)上形成的边沿上前后移动。5.如权利要求1所述的一种曲面丝网印刷机,其特征在于:所述插槽(10)向前倾斜一定角度,保证刮板(12)插入其中时刮板(12)底边与丝网(8)为线接触;连杆(14)顶端设有手柄(13)。6.如权利要求5所述的一种曲面丝网印刷机,其特征在于:所述插槽(10)外侧对称设有挂环(15),挂环(15)设有橡皮绳(16),橡皮绳(16)挂在手柄(13)上。2CN110001189A说明书1/3页一种曲面丝网印刷机技术领域[0001]本发明属于精密铸造工艺技术领域,具体涉及一种曲面丝网印刷机。背景技术[0002]失蜡法也称“熔模法”,是一种青铜等金属器物的精密铸造方法,用蜡制成铸模,外敷造型材料,成为整体铸型。加热铸模将蜡化去,形成空腔铸范,浇入液态金属,冷却后得到成型铸件。现有技术铜铸造经过多道程序,包括雕塑--制硅胶模--灌蜡--蘸浆--脱蜡--焙烧--浇铸--修整打磨-着色等多道工序。有图案的铸件需要丝网印刷机进行印制。专用印刷设备结构复杂,操作起来技术要求高,使用和维修成本较高,一般中小型企业难以承受。发明内容[0003]本发明旨在克服现有技术的不足,发明一种曲面丝网印刷机。[0004]为实现上述目的,本发明采取的技术方案如下:底板(1)前部两边设有前支架(17),后部两边设有后支架(18),框架(2)两横边框上面和下面分别固定上夹板(5)和下夹板(6)组成一个整体,该框架(2)整体设置在前支架(17)和后支架(18)上,框架(2)后部两
