一种建筑物工程检测设备.pdf

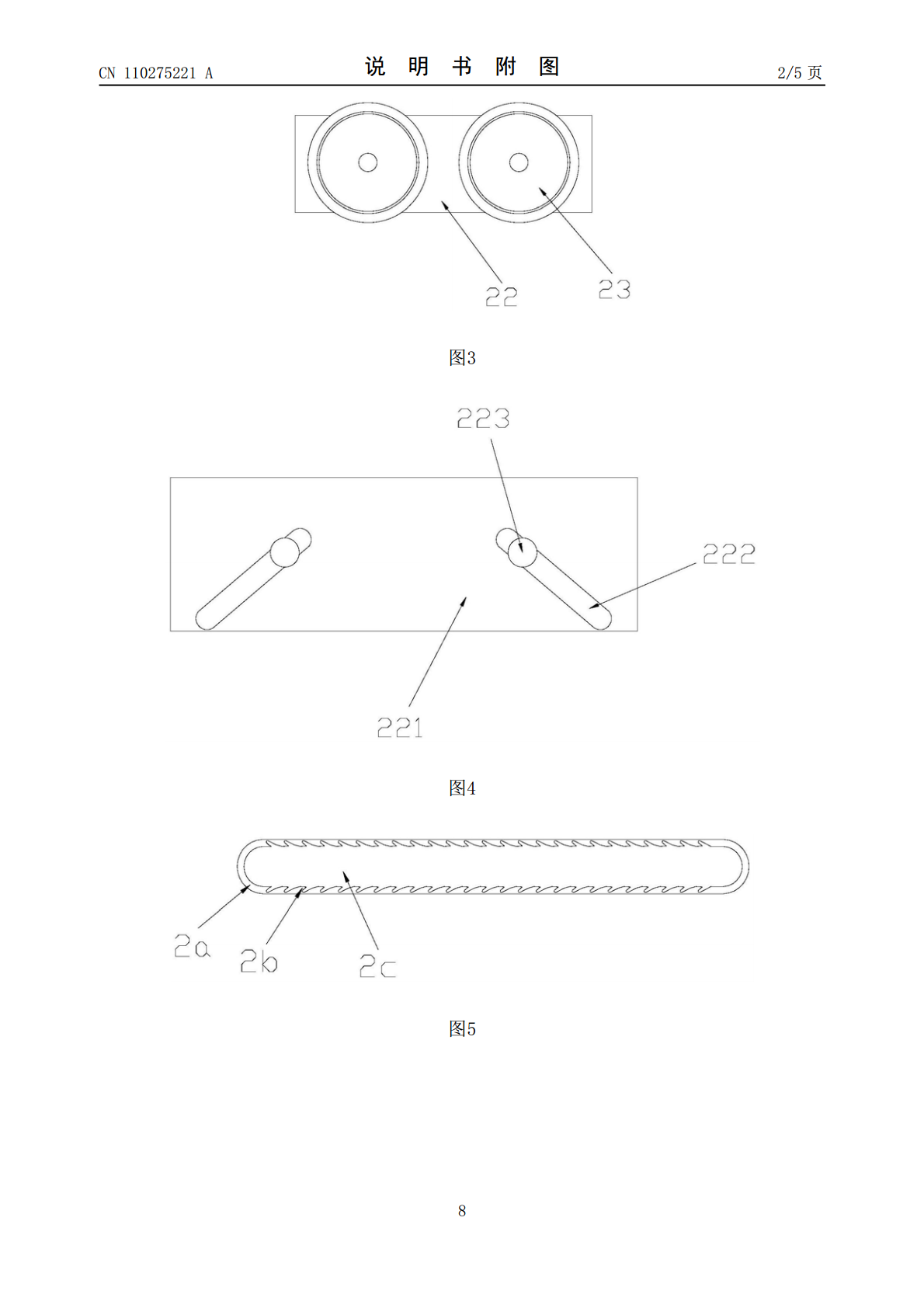

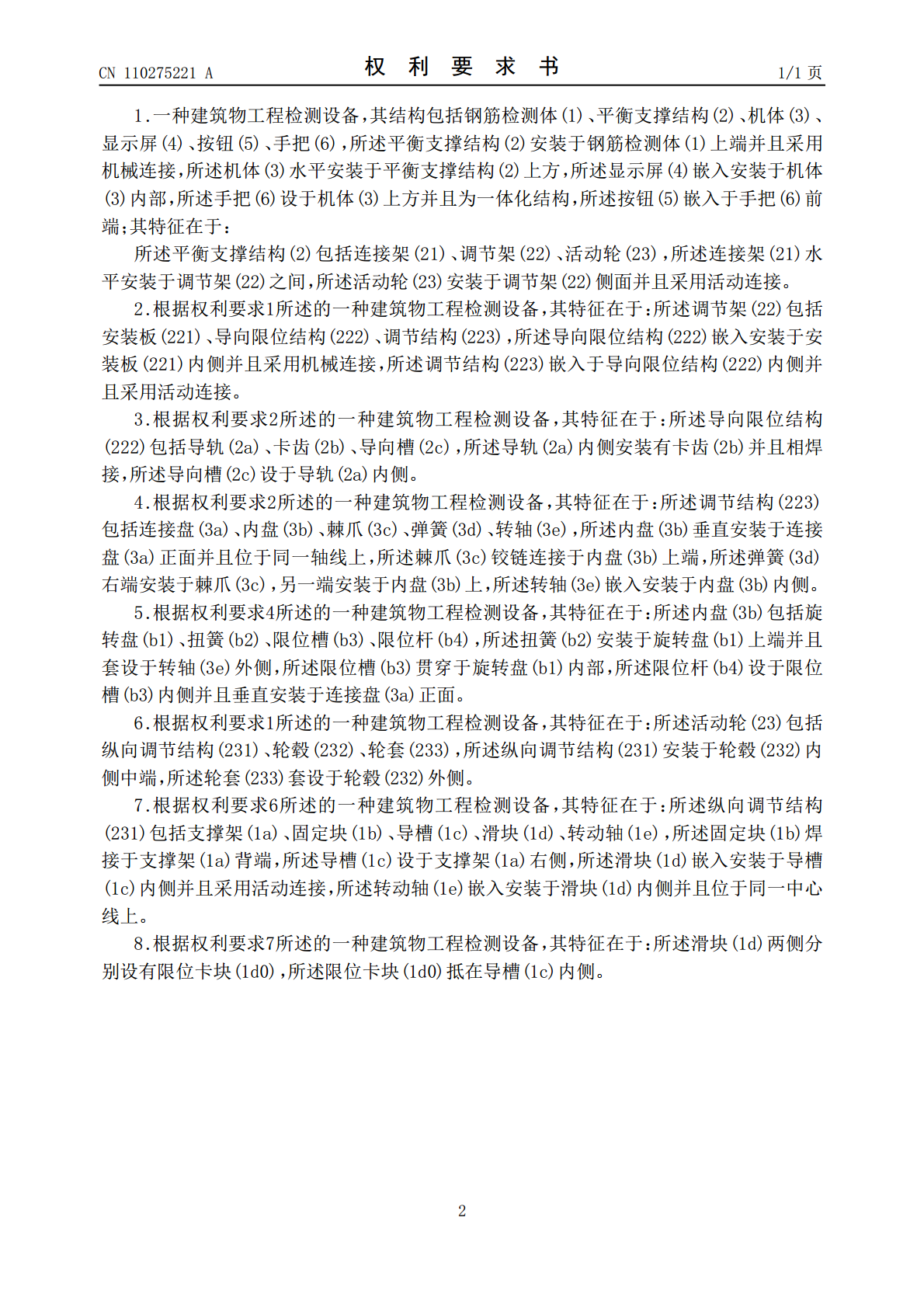

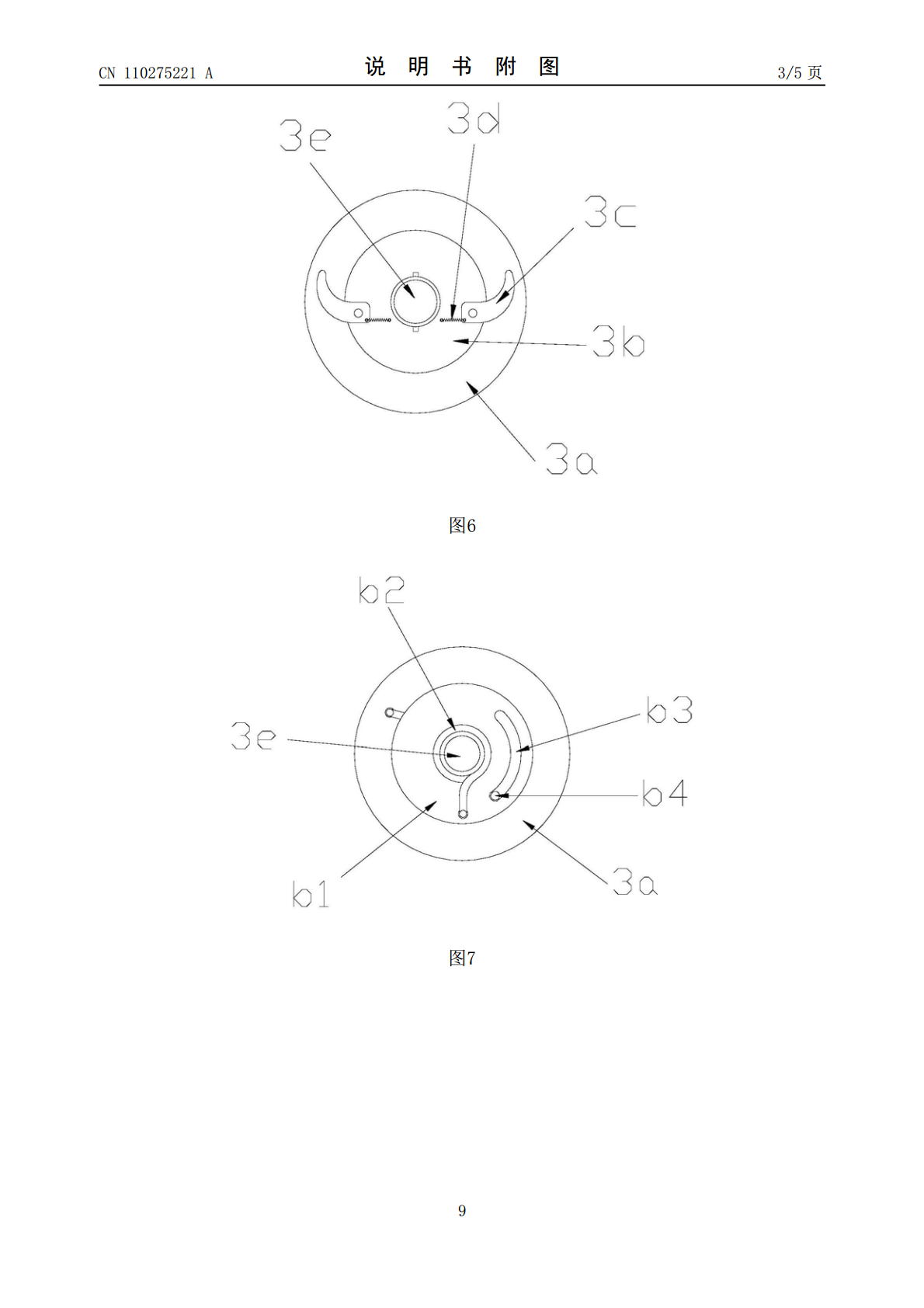

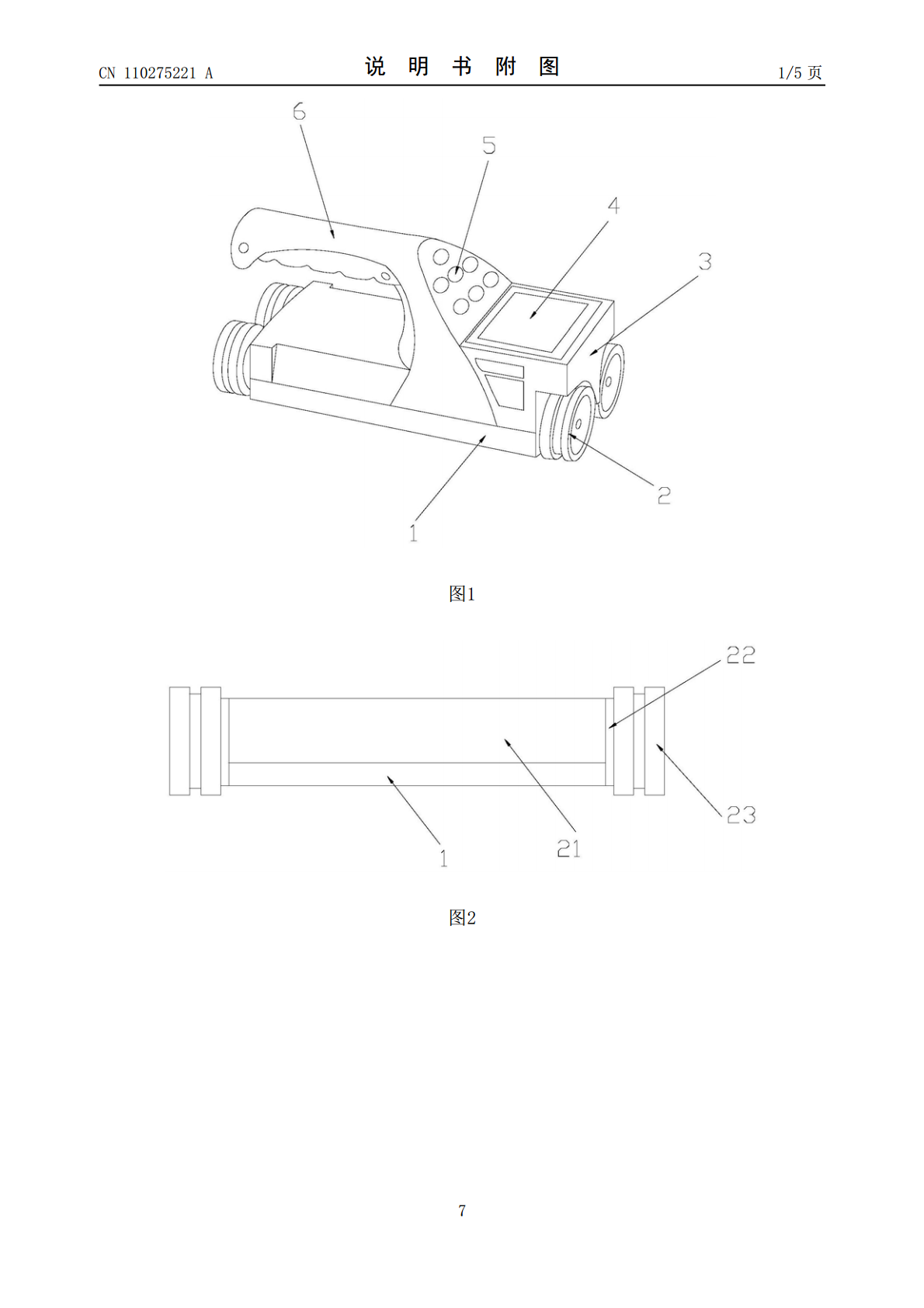

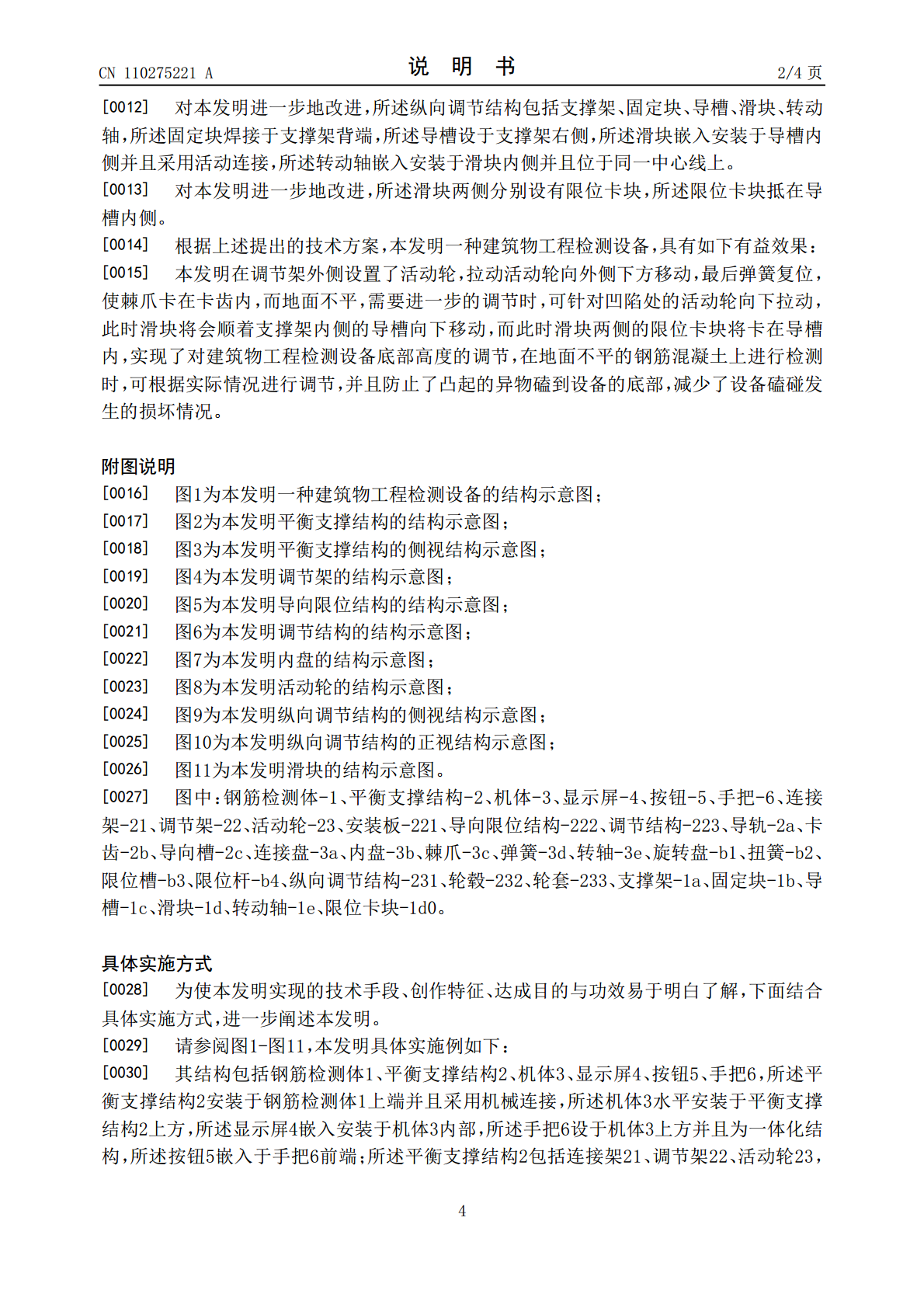

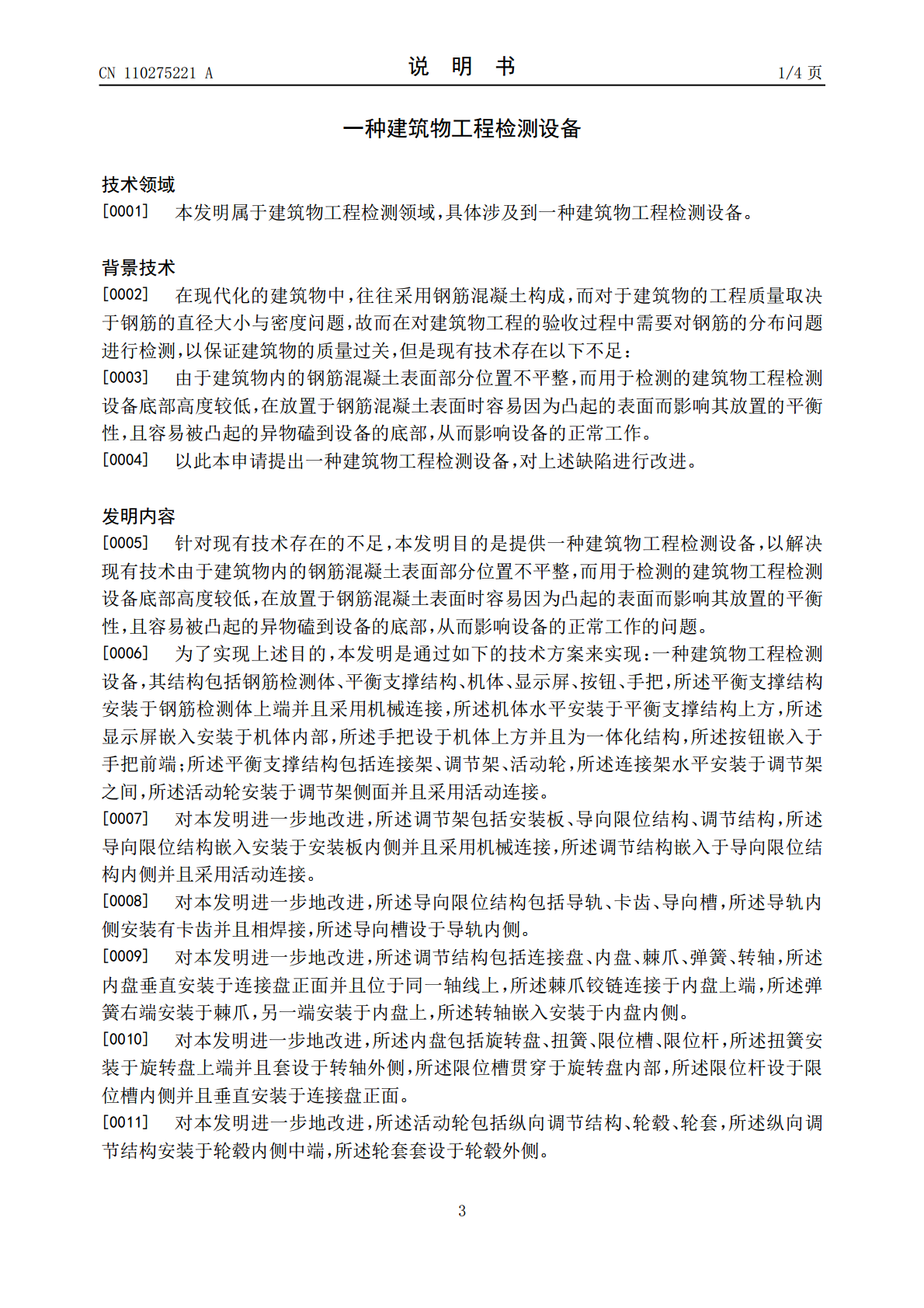

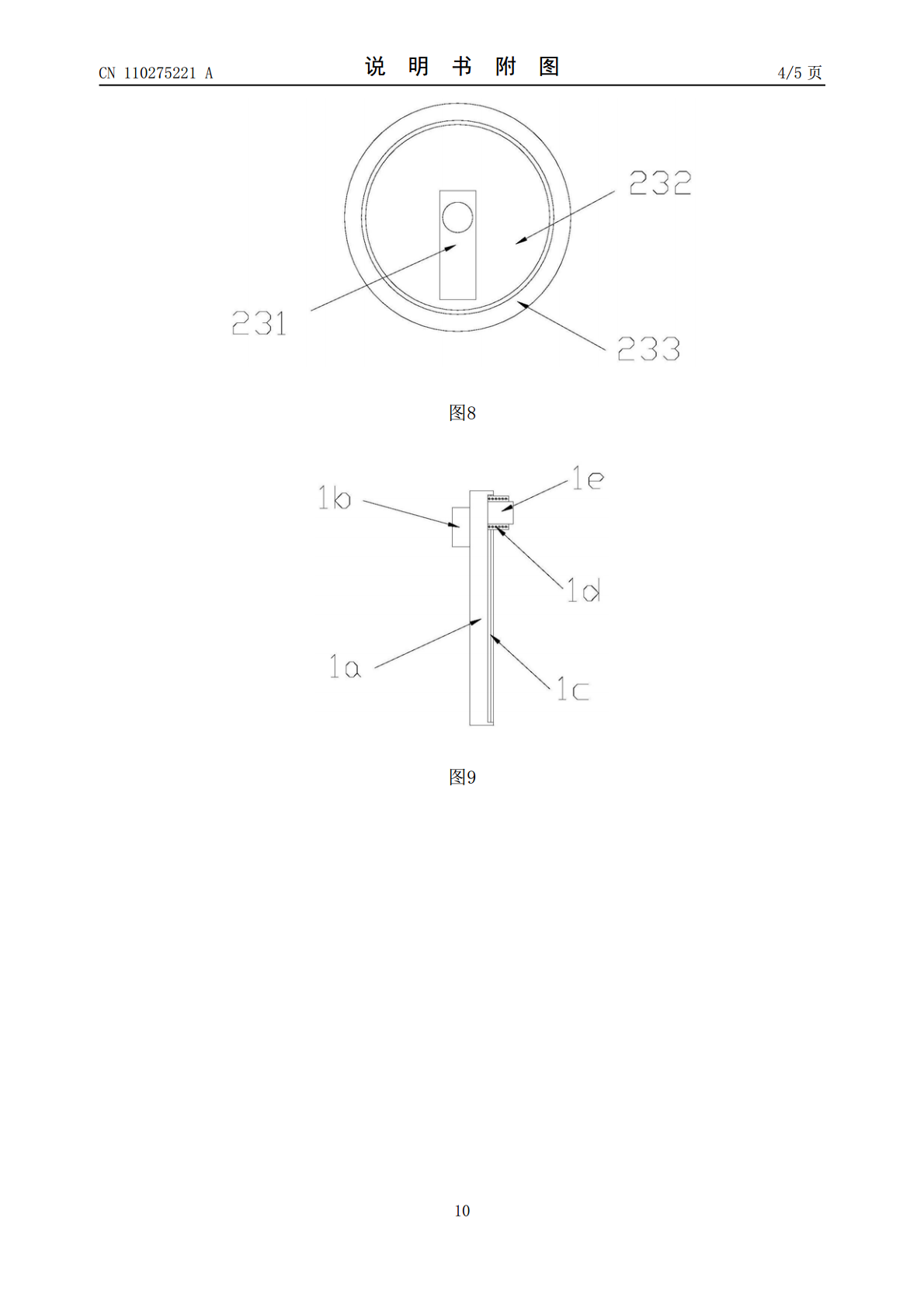

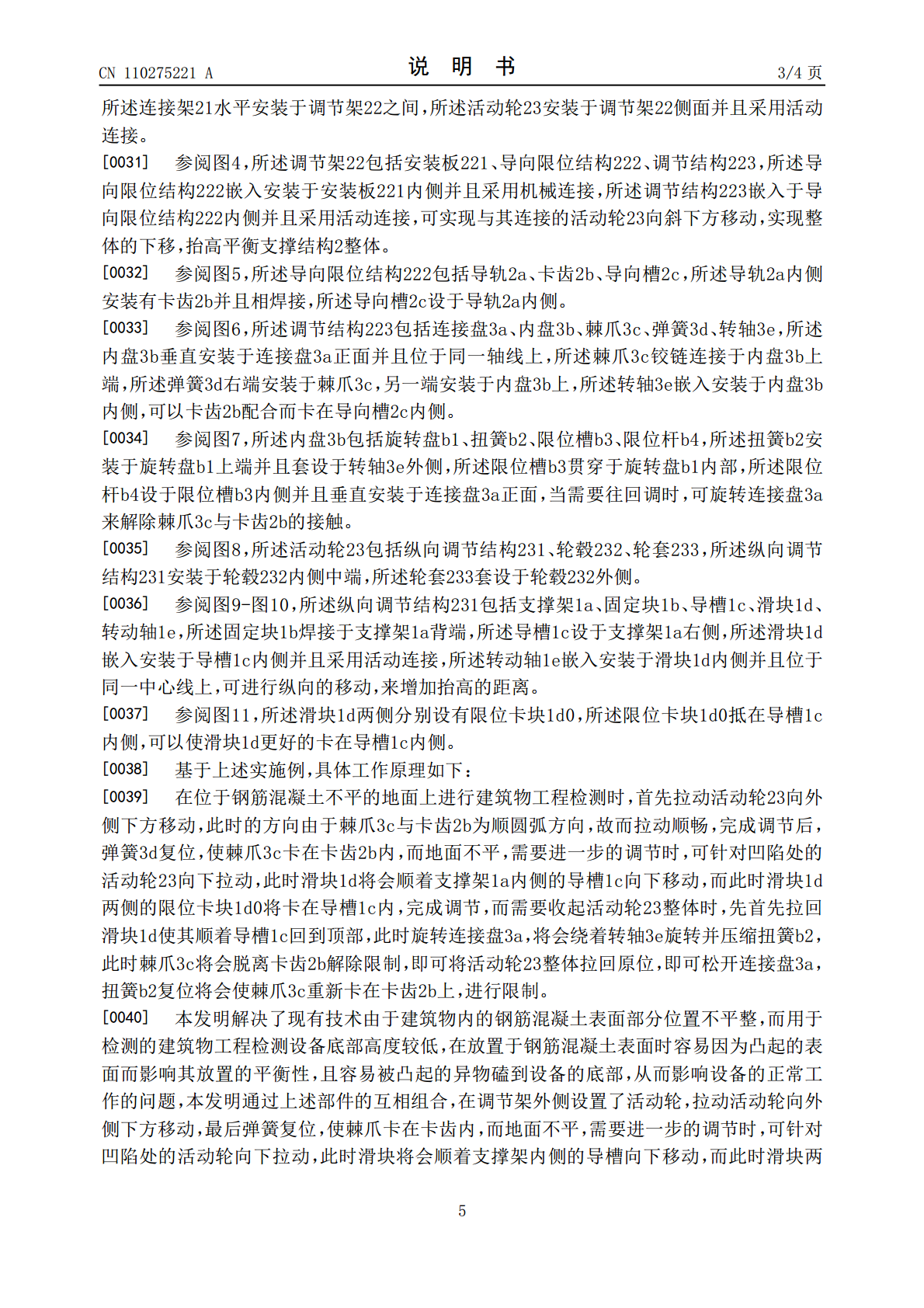

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110275221A(43)申请公布日2019.09.24(21)申请号201910618353.0(22)申请日2019.07.10(71)申请人浙江湖州天强建筑材料有限公司地址313000浙江省湖州市湖州经济技术开发区环庄路28号(72)发明人马建剑谢理星(74)专利代理机构北京众合诚成知识产权代理有限公司11246代理人郭晓凤(51)Int.Cl.G01V9/00(2006.01)权利要求书1页说明书4页附图5页(54)发明名称一种建筑物工程检测设备(57)摘要本发明公开了一种建筑物工程检测设备，其结构包括钢筋检测体、平衡支撑结构、机体、显示屏、按钮、手把，平衡支撑结构安装于钢筋检测体上端并且采用机械连接，平衡支撑结构包括连接架、调节架、活动轮，本发明在调节架外侧设置了活动轮，拉动活动轮向外侧下方移动，最后弹簧复位，使棘爪卡在卡齿内，而地面不平，需要进一步的调节时，可针对凹陷处的活动轮向下拉动，此时滑块将会顺着支撑架内侧的导槽向下移动，而此时滑块两侧的限位卡块将卡在导槽内，实现了对建筑物工程检测设备底部高度的调节，在地面不平的钢筋混凝土上进行检测时，可根据实际情况进行调节，并且防止了凸起的异物磕到设备的底部，减少了设备磕碰发生的损坏情况。CN110275221ACN110275221A权利要求书1/1页1.一种建筑物工程检测设备，其结构包括钢筋检测体(1)、平衡支撑结构(2)、机体(3)、显示屏(4)、按钮(5)、手把(6)，所述平衡支撑结构(2)安装于钢筋检测体(1)上端并且采用机械连接，所述机体(3)水平安装于平衡支撑结构(2)上方，所述显示屏(4)嵌入安装于机体(3)内部，所述手把(6)设于机体(3)上方并且为一体化结构，所述按钮(5)嵌入于手把(6)前端；其特征在于：所述平衡支撑结构(2)包括连接架(21)、调节架(22)、活动轮(23)，所述连接架(21)水平安装于调节架(22)之间，所述活动轮(23)安装于调节架(22)侧面并且采用活动连接。2.根据权利要求1所述的一种建筑物工程检测设备，其特征在于：所述调节架(22)包括安装板(221)、导向限位结构(222)、调节结构(223)，所述导向限位结构(222)嵌入安装于安装板(221)内侧并且采用机械连接，所述调节结构(223)嵌入于导向限位结构(222)内侧并且采用活动连接。3.根据权利要求2所述的一种建筑物工程检测设备，其特征在于：所述导向限位结构(222)包括导轨(2a)、卡齿(2b)、导向槽(2c)，所述导轨(2a)内侧安装有卡齿(2b)并且相焊接，所述导向槽(2c)设于导轨(2a)内侧。4.根据权利要求2所述的一种建筑物工程检测设备，其特征在于：所述调节结构(223)包括连接盘(3a)、内盘(3b)、棘爪(3c)、弹簧(3d)、转轴(3e)，所述内盘(3b)垂直安装于连接盘(3a)正面并且位于同一轴线上，所述棘爪(3c)铰链连接于内盘(3b)上端，所述弹簧(3d)右端安装于棘爪(3c)，另一端安装于内盘(3b)上，所述转轴(3e)嵌入安装于内盘(3b)内侧。5.根据权利要求4所述的一种建筑物工程检测设备，其特征在于：所述内盘(3b)包括旋转盘(b1)、扭簧(b2)、限位槽(b3)、限位杆(b4)，所述扭簧(b2)安装于旋转盘(b1)上端并且套设于转轴(3e)外侧，所述限位槽(b3)贯穿于旋转盘(b1)内部，所述限位杆(b4)设于限位槽(b3)内侧并且垂直安装于连接盘(3a)正面。6.根据权利要求1所述的一种建筑物工程检测设备，其特征在于：所述活动轮(23)包括纵向调节结构(231)、轮毂(232)、轮套(233)，所述纵向调节结构(231)安装于轮毂(232)内侧中端，所述轮套(233)套设于轮毂(232)外侧。7.根据权利要求6所述的一种建筑物工程检测设备，其特征在于：所述纵向调节结构(231)包括支撑架(1a)、固定块(1b)、导槽(1c)、滑块(1d)、转动轴(1e)，所述固定块(1b)焊接于支撑架(1a)背端，所述导槽(1c)设于支撑架(1a)右侧，所述滑块(1d)嵌入安装于导槽(1c)内侧并且采用活动连接，所述转动轴(1e)嵌入安装于滑块(1d)内侧并且位于同一中心线上。8.根据权利要求7所述的一种建筑物工程检测设备，其特征在于：所述滑块(1d)两侧分别设有限位卡块(1d0)，所述限位卡块(1d0)抵在导槽(1c)内侧。2CN110275221A说明书1/4页一种建筑物工程检测设备技术领域[0001]本发明属于建筑物工程检测领域，具体涉及到一种建筑物工程检测设备。背景技术[0002]在现代化的建筑物中，往往采用钢筋混凝土构成，而对于建筑物的工程质量取决于钢筋的直径
