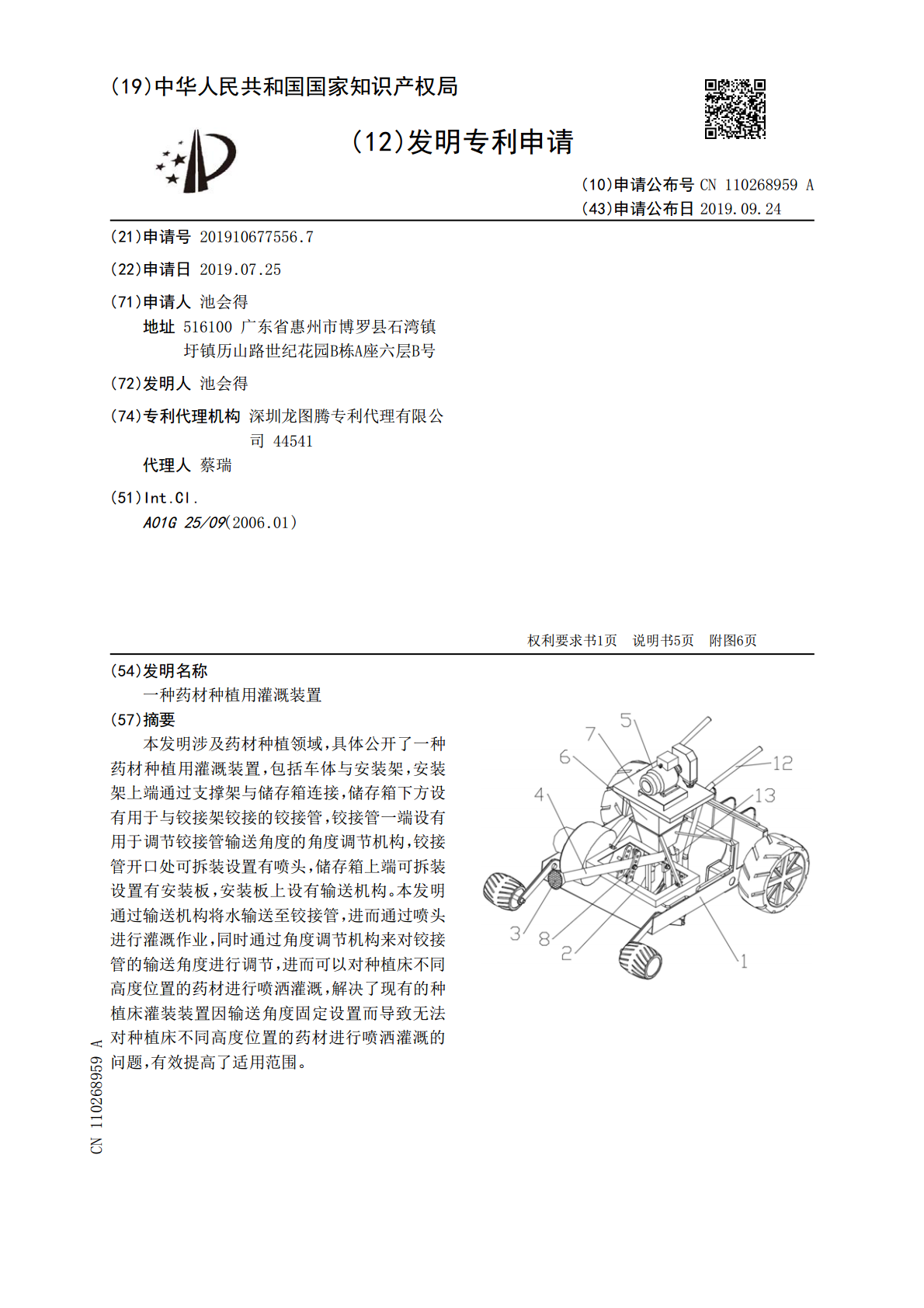

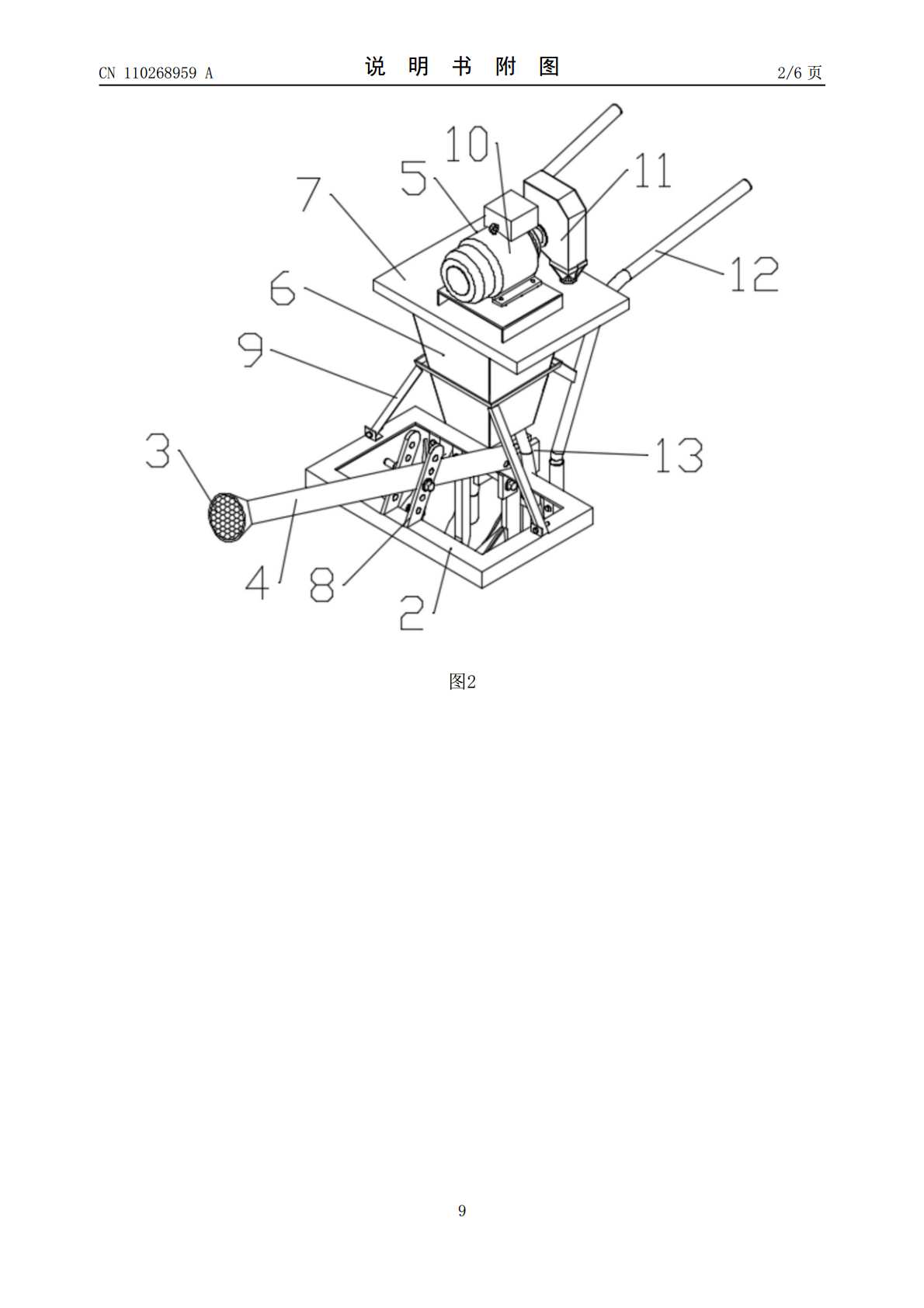

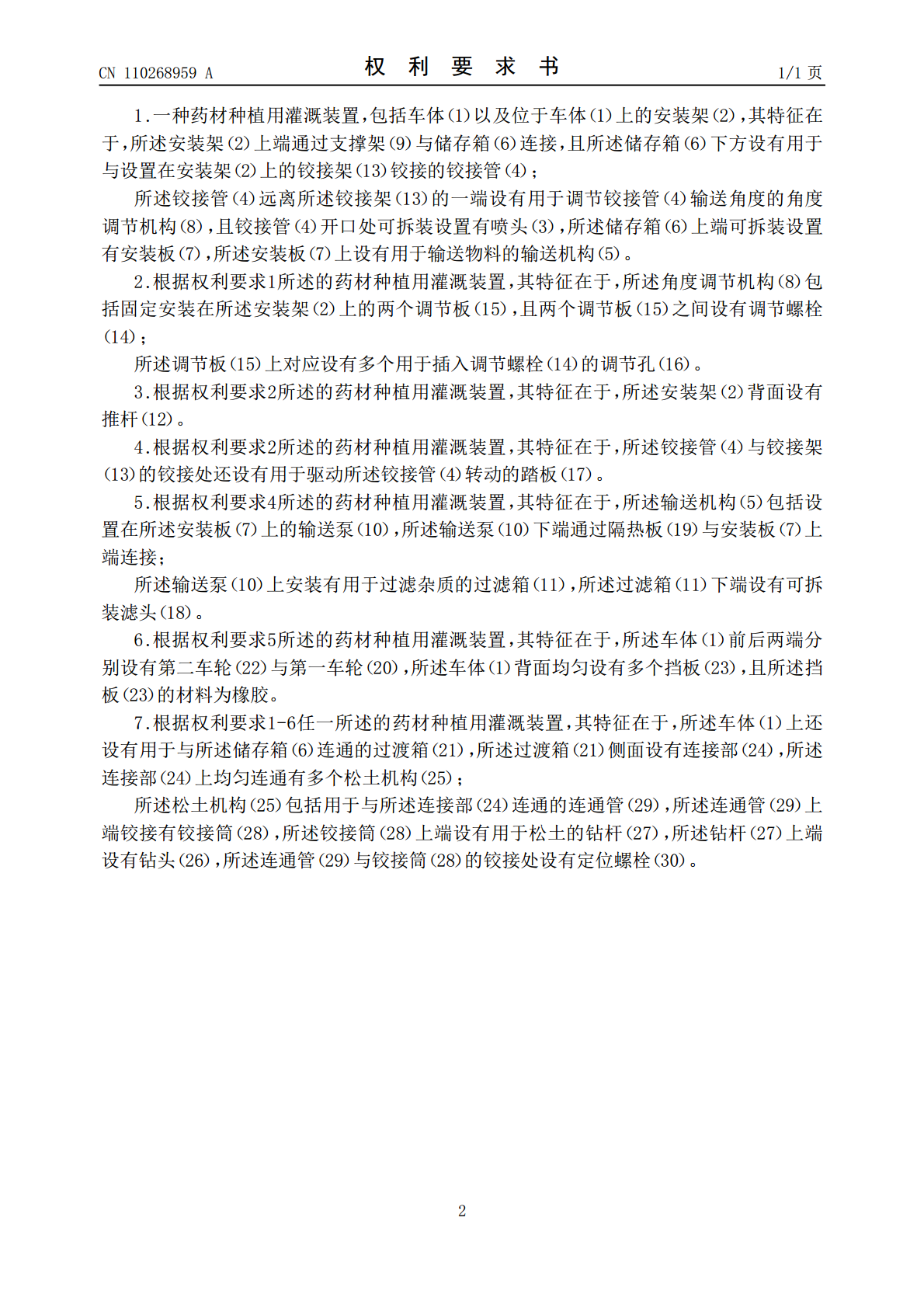

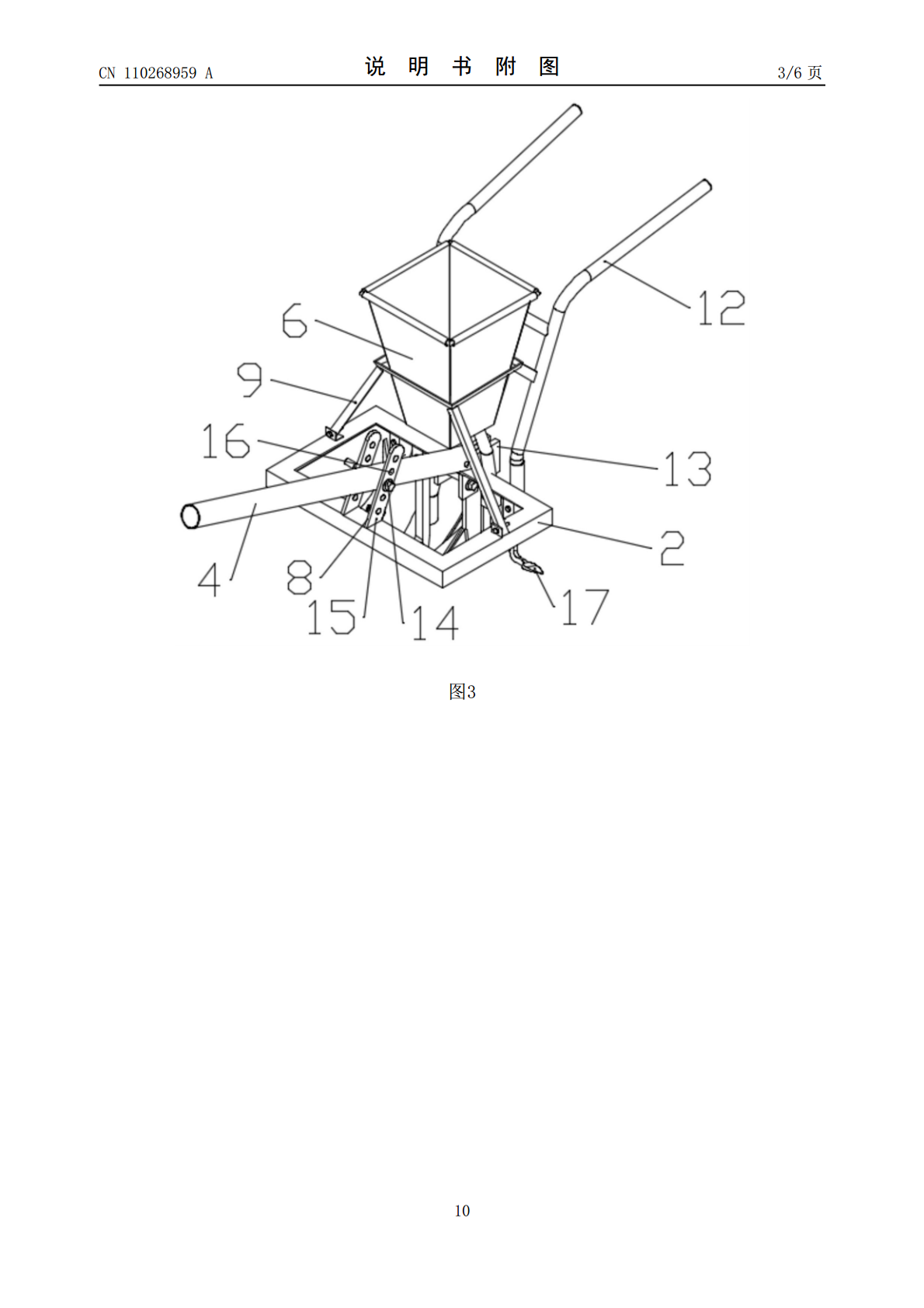

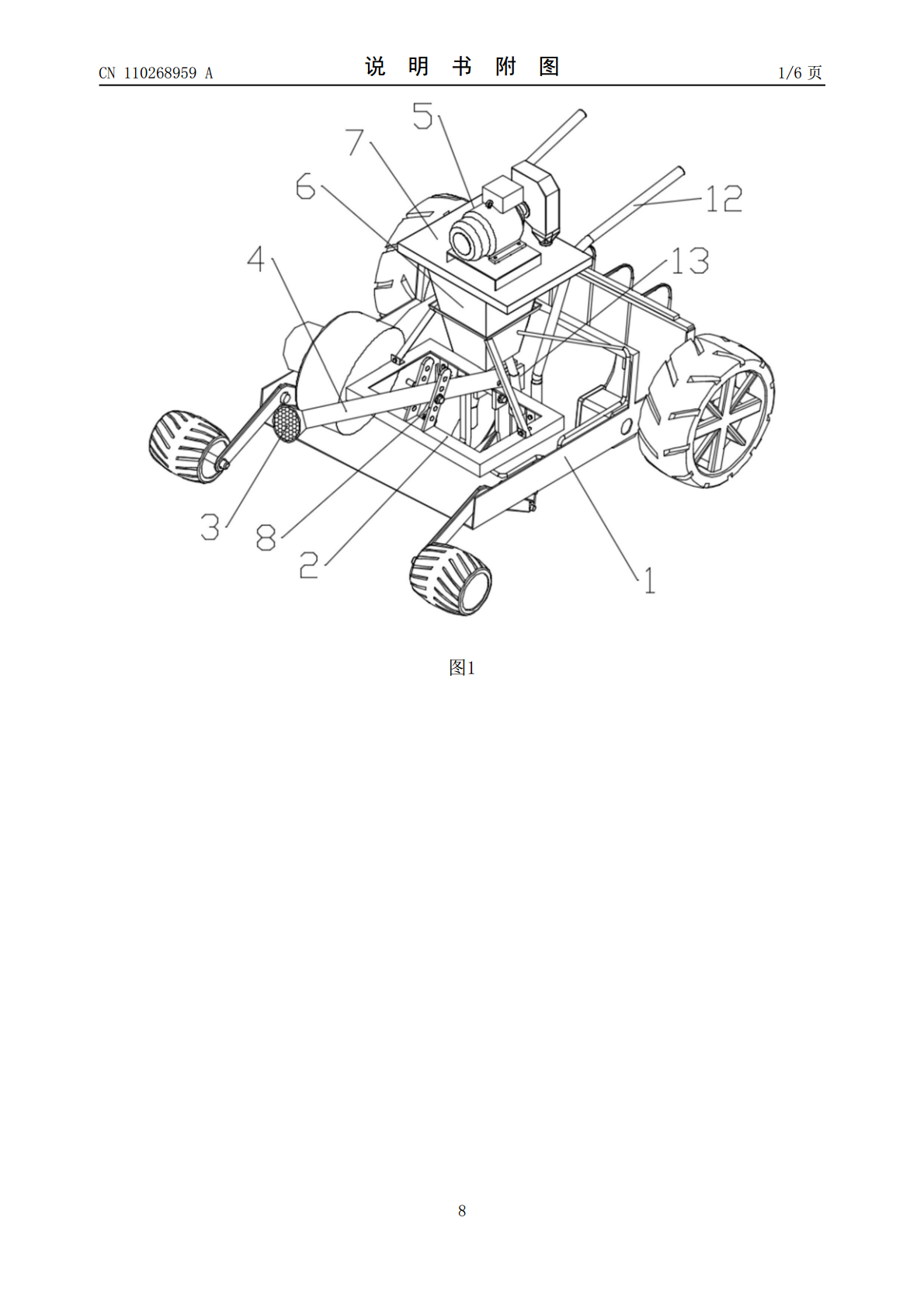

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110268959A(43)申请公布日2019.09.24(21)申请号201910677556.7(22)申请日2019.07.25(71)申请人池会得地址516100广东省惠州市博罗县石湾镇圩镇历山路世纪花园B栋A座六层B号(72)发明人池会得(74)专利代理机构深圳龙图腾专利代理有限公司44541代理人蔡瑞(51)Int.Cl.A01G25/09(2006.01)权利要求书1页说明书5页附图6页(54)发明名称一种药材种植用灌溉装置(57)摘要本发明涉及药材种植领域，具体公开了一种药材种植用灌溉装置，包括车体与安装架，安装架上端通过支撑架与储存箱连接，储存箱下方设有用于与铰接架铰接的铰接管，铰接管一端设有用于调节铰接管输送角度的角度调节机构，铰接管开口处可拆装设置有喷头，储存箱上端可拆装设置有安装板，安装板上设有输送机构。本发明通过输送机构将水输送至铰接管，进而通过喷头进行灌溉作业，同时通过角度调节机构来对铰接管的输送角度进行调节，进而可以对种植床不同高度位置的药材进行喷洒灌溉，解决了现有的种植床灌装装置因输送角度固定设置而导致无法对种植床不同高度位置的药材进行喷洒灌溉的问题，有效提高了适用范围。CN110268959ACN110268959A权利要求书1/1页1.一种药材种植用灌溉装置，包括车体（1）以及位于车体（1）上的安装架（2），其特征在于，所述安装架（2）上端通过支撑架（9）与储存箱（6）连接，且所述储存箱（6）下方设有用于与设置在安装架（2）上的铰接架（13）铰接的铰接管（4）；所述铰接管（4）远离所述铰接架（13）的一端设有用于调节铰接管（4）输送角度的角度调节机构（8），且铰接管（4）开口处可拆装设置有喷头（3），所述储存箱（6）上端可拆装设置有安装板（7），所述安装板（7）上设有用于输送物料的输送机构（5）。2.根据权利要求1所述的药材种植用灌溉装置，其特征在于，所述角度调节机构（8）包括固定安装在所述安装架（2）上的两个调节板（15），且两个调节板（15）之间设有调节螺栓（14）；所述调节板（15）上对应设有多个用于插入调节螺栓（14）的调节孔（16）。3.根据权利要求2所述的药材种植用灌溉装置，其特征在于，所述安装架（2）背面设有推杆（12）。4.根据权利要求2所述的药材种植用灌溉装置，其特征在于，所述铰接管（4）与铰接架（13）的铰接处还设有用于驱动所述铰接管（4）转动的踏板（17）。5.根据权利要求4所述的药材种植用灌溉装置，其特征在于，所述输送机构（5）包括设置在所述安装板（7）上的输送泵（10），所述输送泵（10）下端通过隔热板（19）与安装板（7）上端连接；所述输送泵（10）上安装有用于过滤杂质的过滤箱（11），所述过滤箱（11）下端设有可拆装滤头（18）。6.根据权利要求5所述的药材种植用灌溉装置，其特征在于，所述车体（1）前后两端分别设有第二车轮（22）与第一车轮（20），所述车体（1）背面均匀设有多个挡板（23），且所述挡板（23）的材料为橡胶。7.根据权利要求1-6任一所述的药材种植用灌溉装置，其特征在于，所述车体（1）上还设有用于与所述储存箱（6）连通的过渡箱（21），所述过渡箱（21）侧面设有连接部（24），所述连接部（24）上均匀连通有多个松土机构（25）；所述松土机构（25）包括用于与所述连接部（24）连通的连通管（29），所述连通管（29）上端铰接有铰接筒（28），所述铰接筒（28）上端设有用于松土的钻杆（27），所述钻杆（27）上端设有钻头（26），所述连通管（29）与铰接筒（28）的铰接处设有定位螺栓（30）。2CN110268959A说明书1/5页一种药材种植用灌溉装置技术领域[0001]本发明涉及药材种植领域，具体是一种药材种植用灌溉装置。背景技术[0002]目前，许多药材的种植都从室外种植变为室内种植，通过使用种植床来使药材在室内人工环境进行生长，方便种植人员对药材进行统一管理。其中，在使用种植床进行药材种植时，通常使用采用灌溉装置进行灌溉作业。[0003]在授权公告号为CN208047462U的中国专利中公开了一种用于药材种植的种植床灌装装置，包括灌装箱，所述灌装箱内设置有可拆卸的活动板，活动板上放置有种植床，灌装箱上方吊设有灌沙盘，灌沙盘底部设置有若干个漏斗型的灌沙孔，通过灌沙孔可以使水分到达土壤深层，为药材的深层根尖部位也进行灌溉，彻底解决土壤板结问题。[0004]但是上述的技术方案在实际使用时还存在以下不足：现有的种植床灌装装置由于输送角度大都固定设置，进而导致无法对种植床不同高度位置的药材进行喷洒灌溉。因此，设计一种药材种植用灌溉装置，成为目前亟需解决的问题。发明内容[000
