一种核电缆绝缘层抗拉、抗压以及耐磨检测装置.pdf
2023-06-01
10金币
1.7MB
20页
是来****文章
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共20页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
一种核电缆绝缘层抗拉、抗压以及耐磨检测装置.pdf
本发明涉及核电缆制备技术领域，具体地，涉及一种核电缆绝缘层抗拉、抗压以及耐磨检测装置，包括支撑架，检测装置包括设于支撑架下方的成像检测组件和依次设于其周边的辅助组件、拉力组件和检压组件，辅助组件包括限位板、复位器和分别设于限位板两端的接触件，限位板与复位器的输出端连接，其中一个接触件上设有压力传感器，检压组件包括检压盘和接近油缸，接近油缸输出端正对限位板，且检压盘轴接在其输出端上，检压盘周边设有多个按压触头，拉力组件包括气动夹具，气动夹具通过升降部能够竖直活动设置，气动夹具外部设有色调板，色调板旁侧设有颜
2023-06-01
10
1.7MB
一种抗拉和抗压检测装置.pdf

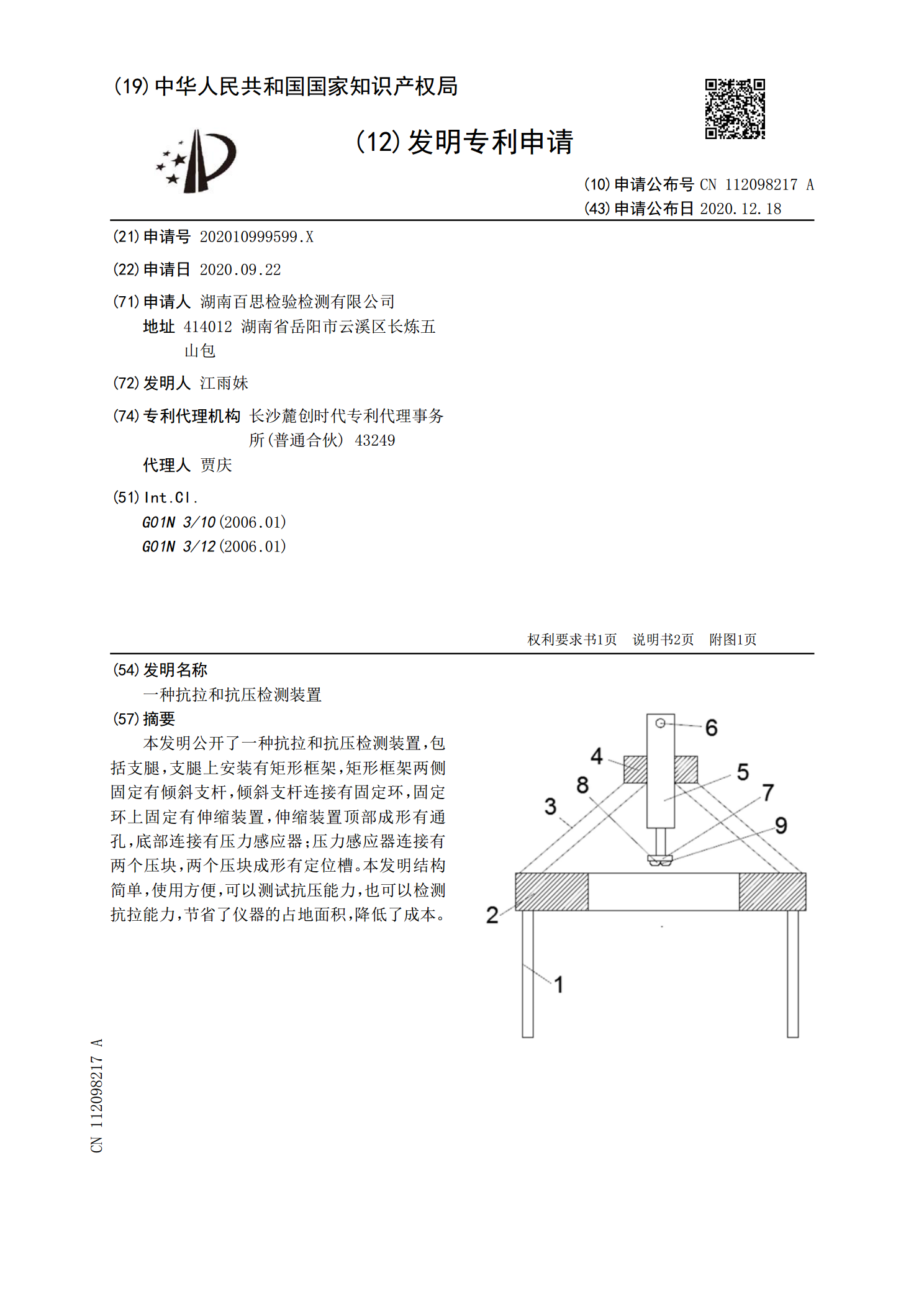

本发明公开了一种抗拉和抗压检测装置，包括支腿，支腿上安装有矩形框架，矩形框架两侧固定有倾斜支杆，倾斜支杆连接有固定环，固定环上固定有伸缩装置，伸缩装置顶部成形有通孔，底部连接有压力感应器；压力感应器连接有两个压块，两个压块成形有定位槽。本发明结构简单，使用方便，可以测试抗压能力，也可以检测抗拉能力，节省了仪器的占地面积，降低了成本。
