一种晃动式的物料干燥装置.pdf

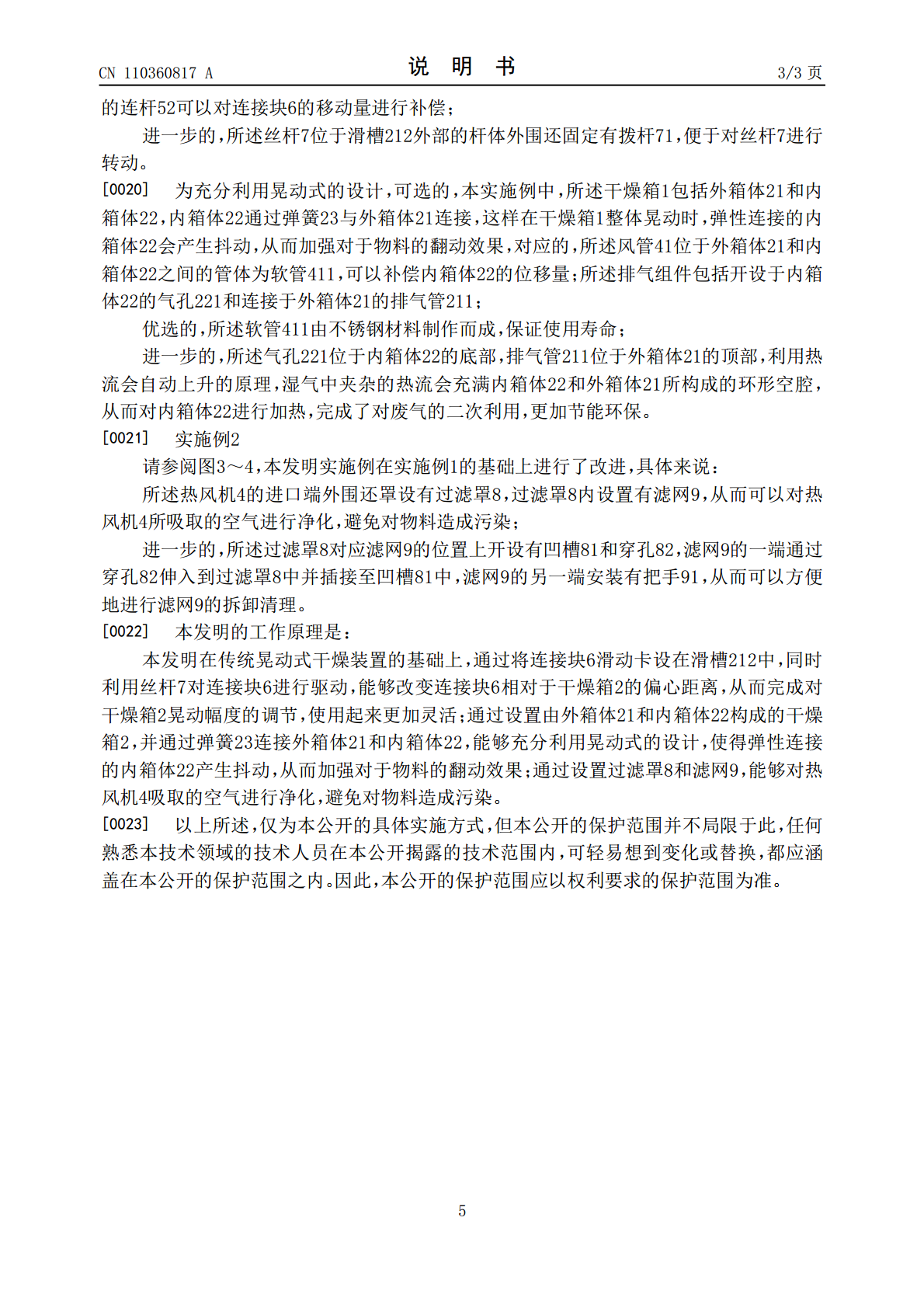

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110360817A(43)申请公布日2019.10.22(21)申请号201910648284.8(22)申请日2019.07.18(71)申请人江西理工大学地址341000江西省赣州市红旗大道86号(72)发明人喻金平(74)专利代理机构北京艾皮专利代理有限公司11777代理人丁艳侠(51)Int.Cl.F26B11/02(2006.01)F26B25/16(2006.01)F26B21/00(2006.01)F26B25/02(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种晃动式的物料干燥装置(57)摘要本发明公开了一种晃动式的物料干燥装置，涉及工业机械领域，主要为了解决传统的晃动式干燥装置不能够对晃动幅度进行调节的问题；该干燥装置括底座、干燥箱和热风机；所述干燥箱的一端中心位置固定有连接架，连接架通过万向接头连接支撑架，干燥箱的另一端偏心安装有连接块；所述立板上安装有电机，电机的轴伸端连接有圆盘；所述圆盘的端面上设置有连杆，连杆的另一端连接至连接块；所述干燥箱的端面上开设滑槽，连接块滑动卡设在滑槽中，连接块通过螺纹配合连接有丝杆。本发明通过将连接块滑动卡设在滑槽中，同时利用丝杆对连接块进行驱动，能够改变连接块相对于干燥箱的偏心距离，从而完成对干燥箱晃动幅度的调节，使用起来更加灵活。CN110360817ACN110360817A权利要求书1/1页1.一种晃动式的物料干燥装置，包括底座（1）、干燥箱（2）和热风机（4），热风机（4）安装在干燥箱（2）上，热风机（4）的输出端连接有风管（41），风管（41）伸入到干燥箱（2）中，干燥箱（2）上设置有排气组件；所述底座（1）的顶部两侧分别固定有支撑架（11）和立板（12），所述干燥箱（2）的一端中心位置固定有连接架（3），连接架（3）通过万向接头（31）连接支撑架（11），干燥箱（2）的另一端偏心安装有连接块（6）；所述立板（12）上安装有电机（51），电机（51）的轴伸端连接有圆盘（5）；所述圆盘（5）的端面上偏心设置有连杆（52），连杆（52）的另一端转动连接至连接块（6）；其特征在于，所述连杆（52）铰接圆盘（5）；所述干燥箱（2）的端面上开设有沿径向设置的滑槽（212），连接块（6）滑动卡设在滑槽（212）中，连接块（6）通过螺纹配合连接有丝杆（7）；所述丝杆（7）的一端转动连接滑槽（212），丝杆（7）的另一端伸出滑槽（212）。2.根据权利要求1所述的晃动式的物料干燥装置，其特征在于，所述丝杆（7）位于滑槽（212）外部的杆体外围还固定有拨杆（71）。3.根据权利要求1所述的晃动式的物料干燥装置，其特征在于，所述干燥箱（1）包括外箱体（21）和内箱体（22），内箱体（22）通过弹簧（23）与外箱体（21）连接，所述风管（41）位于外箱体（21）和内箱体（22）之间的管体为软管（411）；所述排气组件包括开设于内箱体（22）的气孔（221）和连接于外箱体（21）的排气管（211）。4.根据权利要求3所述的晃动式的物料干燥装置，其特征在于，所述软管（411）由不锈钢材料制作而成。5.根据权利要求3所述的晃动式的物料干燥装置，其特征在于，所述气孔（221）位于内箱体（22）的底部，排气管（211）位于外箱体（21）的顶部。6.根据权利要求1-5任一所述的晃动式的物料干燥装置，其特征在于，所述热风机（4）的进口端外围还罩设有过滤罩（8），过滤罩（8）内设置有滤网（9）。7.根据权利要求6所述的晃动式的物料干燥装置，其特征在于，所述过滤罩（8）对应滤网（9）的位置上开设有凹槽（81）和穿孔（82），滤网（9）的一端通过穿孔（82）伸入到过滤罩（8）中并插接至凹槽（81）中，滤网（9）的另一端安装有把手（91）。2CN110360817A说明书1/3页一种晃动式的物料干燥装置技术领域[0001]本发明涉及工业机械领域，具体是一种晃动式的物料干燥装置。背景技术[0002]干燥装置又称干燥器和干燥机。用于进行干燥操作的设备，通过加热使物料中的湿分（一般指水分或其他可挥发性液体成分）汽化逸出，以获得规定含湿量的固体物料。干燥的目的是为了物料使用或进一步加工的需要。如木材在制作木模、木器前的干燥可以防止制品变形，陶瓷坯料在煅烧前的干燥可以防止成品龟裂。另外干燥后的物料也便于运输和贮存，如将收获的粮食干燥到一定湿含量以下，以防霉变。由于自然干燥远不能满足生产发展的需要，各种机械化干燥器越来越广泛地得到应用。[0003]干燥装置是一种常见的工业机械，传统的干燥装置在工作过程中物料是静置于装置内部的，这样一来就容易导致物料堆积，从而影响干燥效果，为解决这一问题，现市面上出现了部分晃动式的干燥
