一种基于物联网的具有高效散热能力的智能投影仪.pdf

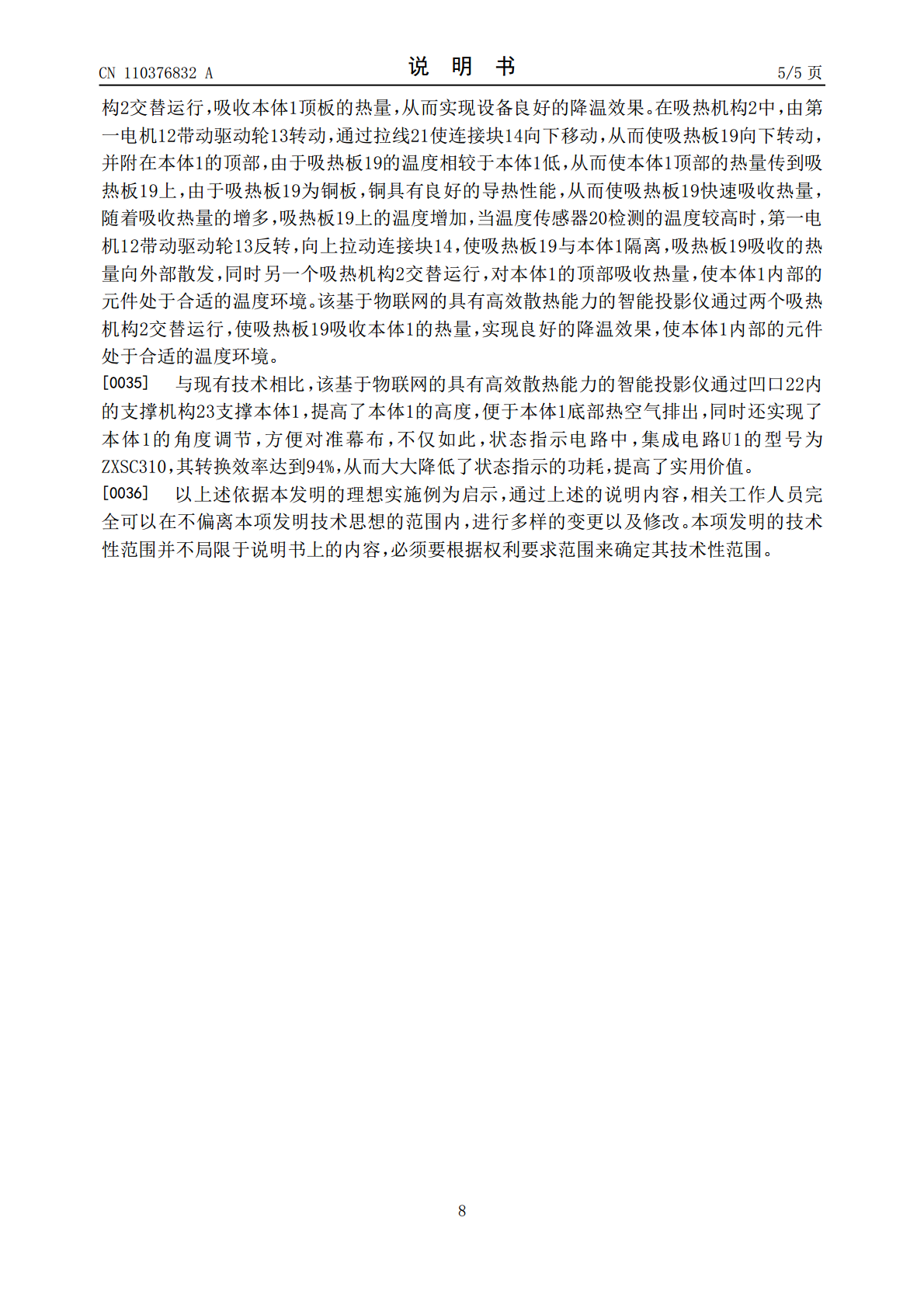

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110376832A(43)申请公布日2019.10.25(21)申请号201810325934.0(22)申请日2018.04.12(71)申请人葛家顺地址211100江苏省南京市江宁区汤山街道上峰集镇高峰南路68号(72)发明人葛家顺(51)Int.Cl.G03B21/16(2006.01)G03B21/54(2006.01)权利要求书2页说明书5页附图4页(54)发明名称一种基于物联网的具有高效散热能力的智能投影仪(57)摘要本发明涉及一种基于物联网的具有高效散热能力的智能投影仪，包括本体和两个吸热机构，吸热机构包括支撑架、升降单元、连接块、第一连杆、第一固定块、第二连杆、第二固定块和吸热板，本体的底端设有三个凹口，凹口内设有支撑机构，支撑机构包括驱动单元、支杆、铰接块、连接单元、气泵、气缸、活塞和支撑块，该基于物联网的具有高效散热能力的智能投影仪通过凹口内的支撑机构支撑本体，提高了本体的高度，便于本体底部热空气排出，同时还实现了本体的角度调节，方便对准幕布，不仅如此，状态指示电路中，集成电路U1的型号为ZXSC310，其转换效率达到94%，从而大大降低了状态指示的功耗，提高了实用价值。CN110376832ACN110376832A权利要求书1/2页1.一种基于物联网的具有高效散热能力的智能投影仪，其特征在于，包括本体（1）和两个吸热机构（2），两个所述吸热机构（2）分别设置在本体（1）的两侧，所述本体（1）上设有镜片（3）、开关（7）、若干网络接口（4）、若干USB接口（5）和若干信号线接口（6）；所述状态指示电路中，当绝缘栅双极型晶体管Q1导通时，电流流过第一发光二极管LED1、第二发光二极管LED2和第三发光二极管LED3、第一电容C1和电感L1；当第一电阻R1两端的压降达到集成电路U1的电感电流感应输入端的阈值电压时，绝缘栅双极型晶体管Q1关断并保持一个固定时间，电感L1中的能量流过第二稳压二极管D2、第一发光二极管LED1、第二发光二极管LED2和第三发光二极管LED3；经过这个固定时间后，绝缘栅双极型晶体管Q1重新导通,如此循环往返；其中，该集成电路U1的型号为ZXSC310，其转换效率达到94%，从而大大降低了3D打印设备状态指示的功耗，提高了3D打印设备的实用价值；所述本体（1）的底端设有三个凹口（22），所述凹口（22）内设有支撑机构（13），所述支撑机构（13）包括驱动单元、支杆（28）、铰接块（29）、连接单元（30）、气泵（31）、气缸（32）、活塞（33）和支撑块（34），所述驱动单元设置在气缸（32）的上方且与通过支杆（28）与铰接块（29）传动连接，所述铰接块（29）固定在气缸（32）的上方，所述连接单元（30）设置在气缸（32）的一侧，所述气泵（31）固定在气缸（32）的下方且与气缸（32）连通，所述活塞（33）的一端设置在气缸（32）内，所述活塞（33）的另一端与支撑架（34）固定连接。2.如权利要求1所述的基于物联网的具有高效散热能力的智能投影仪，其特征在于，所述升降单元包括顶杆（11）、第一电机（12）、驱动轮（13）和拉线（21），所述第一电机（12）通过顶杆（11）固定在支撑架（10）的顶端且与驱动轮（13）传动连接，所述拉线（21）的一端设置在驱动轮（13）上，所述拉线（21）的另一端固定在连接块（14）上。3.如权利要求2所述的基于物联网的具有高效散热能力的智能投影仪，其特征在于，所述拉线（21）为碳素线。4.如权利要求1所述的基于物联网的具有高效散热能力的智能投影仪，其特征在于，所述吸热板（19）的上方设有温度传感器（20）。5.如权利要求1所述的基于物联网的具有高效散热能力的智能投影仪，其特征在于，所述驱动单元包括第二电机（24）、缓冲块（25）、第二驱动轴（26）和移动块（27），所述第二电机（24）固定在凹口（22）一侧的内壁上，所述缓冲块（25）固定在凹口（22）另一侧的内壁上，所述第二驱动轴（26）设置在第二电机（24）和缓冲块（25）之间，所述第二电机（24）与第二驱动轴（26）传动连接，所述第二驱动轴（26）的外周设有外螺纹，所述移动块（27）套设在第二驱动轴（26）上，所述移动块（27）内设有内螺纹且与支杆（28）铰接，所述移动块（27）内的内螺纹与第二驱动轴（26）上的外螺纹相匹配。6.如权利要求1所述的基于物联网的具有高效散热能力的智能投影仪，其特征在于，所述连接单元（30）包括固定杆（35）和套环（36），所述固定杆（35）的两端分别固定在凹口（22）两侧的内壁上，所述套环（36）套设在固定杆（35）上且与气缸（32）固定连接。7.如权利要求6所述的基于物联网的具有高效散热
