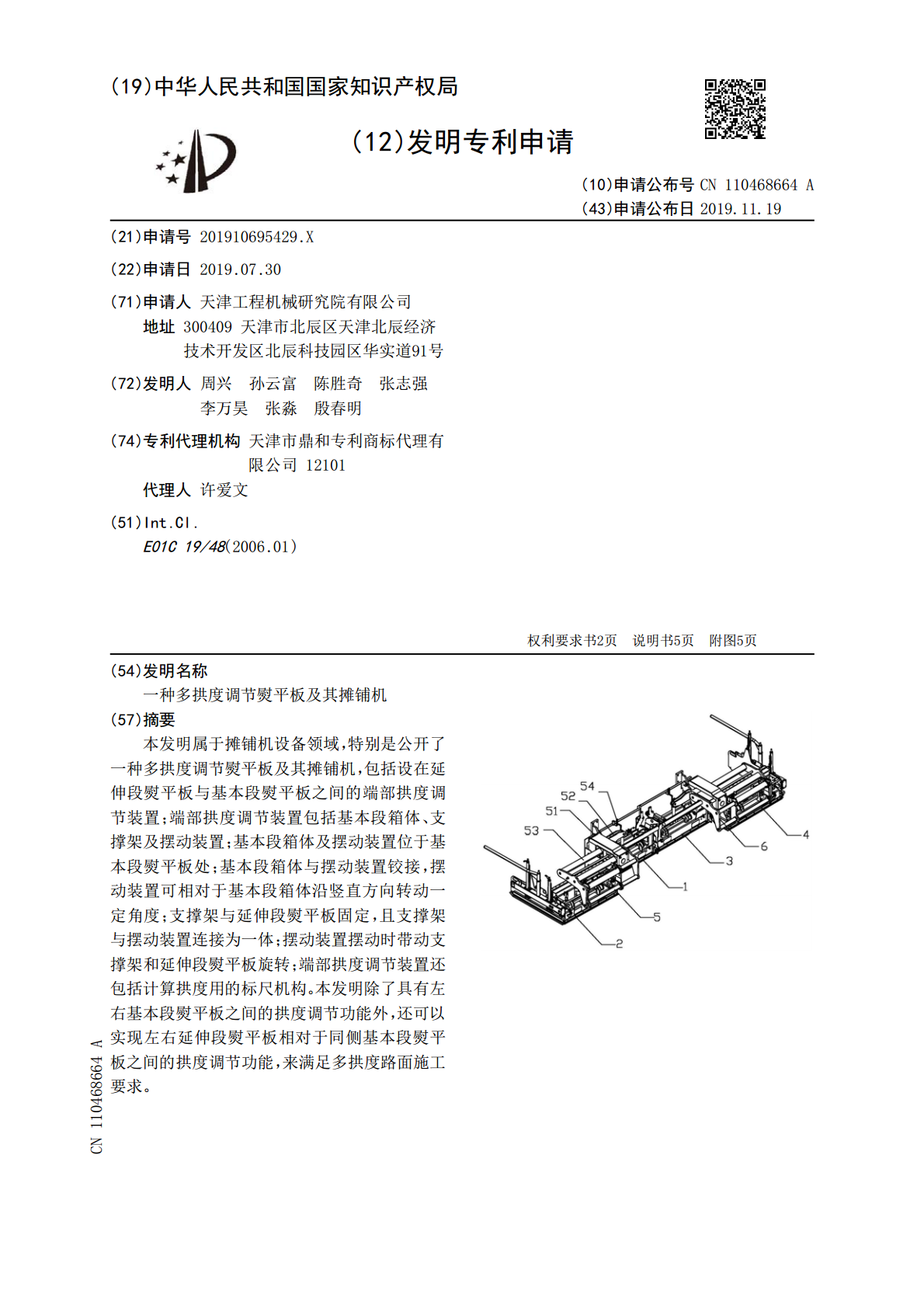

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110468664A(43)申请公布日2019.11.19(21)申请号201910695429.X(22)申请日2019.07.30(71)申请人天津工程机械研究院有限公司地址300409天津市北辰区天津北辰经济技术开发区北辰科技园区华实道91号(72)发明人周兴孙云富陈胜奇张志强李万昊张淼殷春明(74)专利代理机构天津市鼎和专利商标代理有限公司12101代理人许爱文(51)Int.Cl.E01C19/48(2006.01)权利要求书2页说明书5页附图5页(54)发明名称一种多拱度调节熨平板及其摊铺机(57)摘要本发明属于摊铺机设备领域，特别是公开了一种多拱度调节熨平板及其摊铺机，包括设在延伸段熨平板与基本段熨平板之间的端部拱度调节装置；端部拱度调节装置包括基本段箱体、支撑架及摆动装置；基本段箱体及摆动装置位于基本段熨平板处；基本段箱体与摆动装置铰接，摆动装置可相对于基本段箱体沿竖直方向转动一定角度；支撑架与延伸段熨平板固定，且支撑架与摆动装置连接为一体；摆动装置摆动时带动支撑架和延伸段熨平板旋转；端部拱度调节装置还包括计算拱度用的标尺机构。本发明除了具有左右基本段熨平板之间的拱度调节功能外，还可以实现左右延伸段熨平板相对于同侧基本段熨平板之间的拱度调节功能，来满足多拱度路面施工要求。CN110468664ACN110468664A权利要求书1/2页1.一种多拱度调节熨平板，包括左右对称设置的两个机架及设在两机架间的中部拱度调节装置；所述机架包括基本段熨平板和布置于基本段熨平板靠外一侧的延伸段熨平板；其特征在于：所述延伸段熨平板与基本段熨平板之间设有端部拱度调节装置；所述端部拱度调节装置包括基本段箱体、支撑架及摆动装置；所述基本段箱体及摆动装置位于所述基本段熨平板处；所述基本段箱体与所述摆动装置铰接，摆动装置可相对于基本段箱体沿竖直方向转动一定角度；所述支撑架与延伸段熨平板固定，且支撑架与摆动装置连接为一体；摆动装置摆动时带动支撑架和延伸段熨平板旋转；所述端部拱度调节装置还包括指示拱度用的标尺机构。2.如权利要求1所述的多拱度调节熨平板，其特征在于：所述基本段箱体包括固定座、箱体横梁及侧辅助板，其中箱体横梁沿熨平板的前后方向设置，箱体横梁的一端与固定座的上端固定，另一端连接侧辅助板；所述摆动装置包括导向座、调节驱动装置、支撑座和摆动板；所述支撑座焊接在基本段熨平板上；所述摆动板一端焊接于导向座上，另一端与竖直设置的调节驱动装置铰接；所述导向座连接于所述基本段箱体内侧，且基本段箱体内具有使导向座沿竖直方向转动一定角度的空间；所述支撑架包括对称设置的第一侧板、第二侧板及若干导杆；所述第一侧板位于所述延伸段熨平板处；所述导向座设在第一侧板和第二侧板之间；所述第一侧板和第二侧板之间还设有与延伸段熨平板固定的第一连接板和第二连接板；所述第一、第二连接板之间设有固定架；所述导杆和固定架的一端均与第一侧板连接，另一端均与所述第二侧板连接；导向座内沿左右方向设有与导杆位置对应且滑动配合的通孔。3.如权利要求2所述的多拱度调节熨平板，其特征在于：所述调节驱动装置是液压缸或机械式螺旋装置；所述机械式螺旋装置包括上螺旋杆、六方螺旋套筒、下螺旋杆。4.如权利要求3所述的多拱度调节熨平板，其特征在于：当所述调节驱动装置为液压缸时，所述摆动板通过销轴与液压缸的上端连接，液压缸的另一端通过销轴与支撑座连接。5.如权利要求3所述的多拱度调节熨平板，其特征在于：当所述调节驱动装置为机械式螺旋装置时，所述摆动板通过销轴与上螺旋杆连接；上螺旋杆与六方螺旋套筒的上端螺纹连接并配以上锁母进行紧固；六方螺旋套筒的下端与下螺旋杆螺纹连接并配以下锁母进行紧固；下螺旋杆通过销轴与支撑座连接。6.如权利要求2所述的多拱度调节熨平板，其特征在于：所述导向座一端固定有与所述固定座螺纹连接用的螺纹轴；导向座另一端设有端部带有螺纹的光轴，所述光轴端部外侧与所述侧辅助板螺纹连接；所述侧辅助板与箱体横梁远离固定座的一端固定。7.如权利要求2所述的多拱度调节熨平板，其特征在于：所述标尺机构包括刻度结构和指针结构；所述刻度结构焊接在基本段熨平板上；所述指针结构与所述调节驱动装置的上端连接；所述指针结构沿水平方向指示刻度结构上的数字刻度。8.如权利要求2所述的多拱度调节熨平板，其特征在于：所述支撑架还包括导向油缸I和导向油缸II；导向油缸I的行程范围大于导向油缸II；所述导向油缸I和导向油缸II的一2CN110468664A权利要求书2/2页端均与第一侧板连接，另一端均与所述第二侧板连接；导向座内设有与导向油缸I配合的通孔；第一连接板和第二连接板上上对应位置处设有与导向油缸II配合的通孔。9.一种摊铺机，其特征在于：
