一种自动化设备配件加工用输送机构.pdf

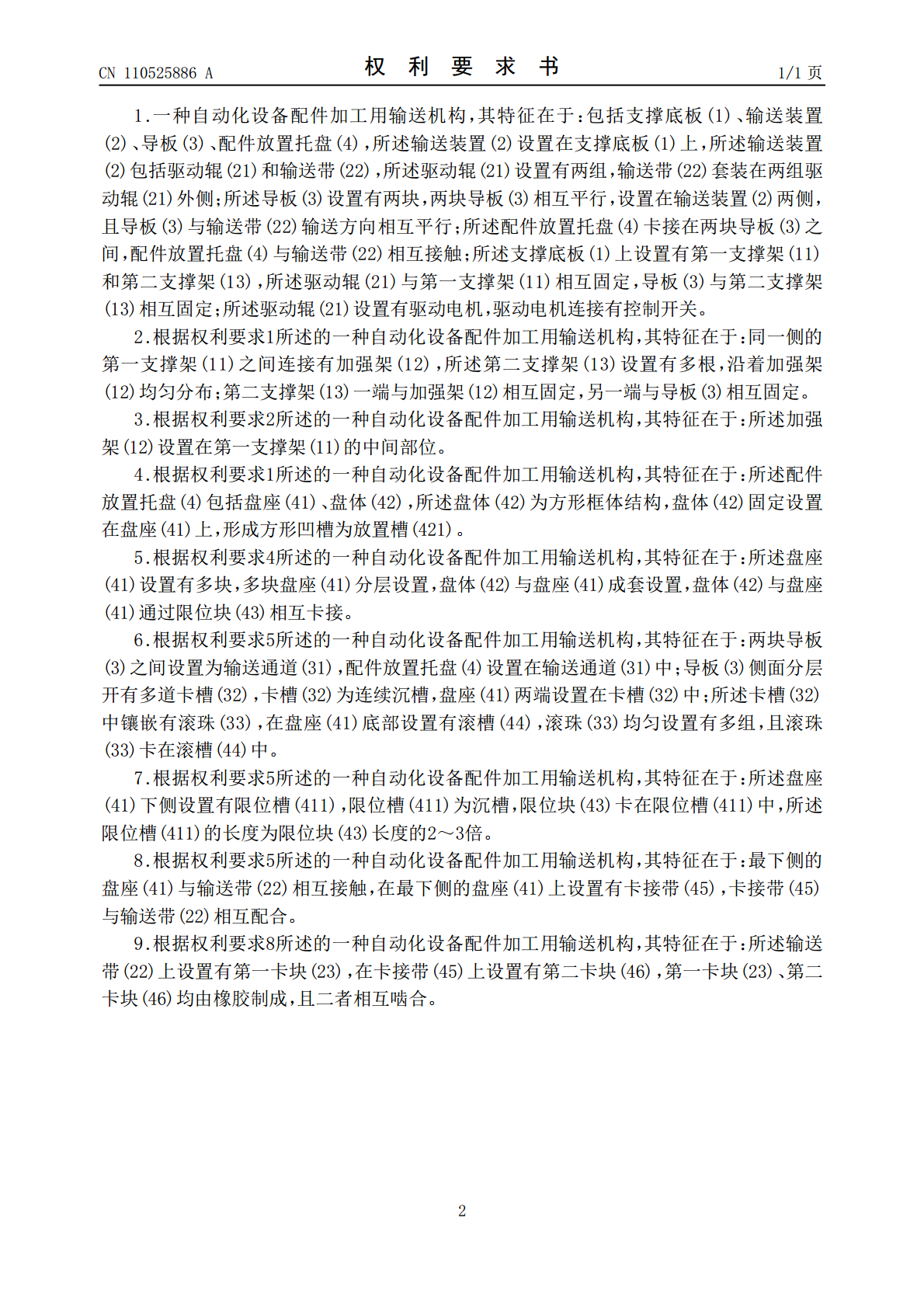

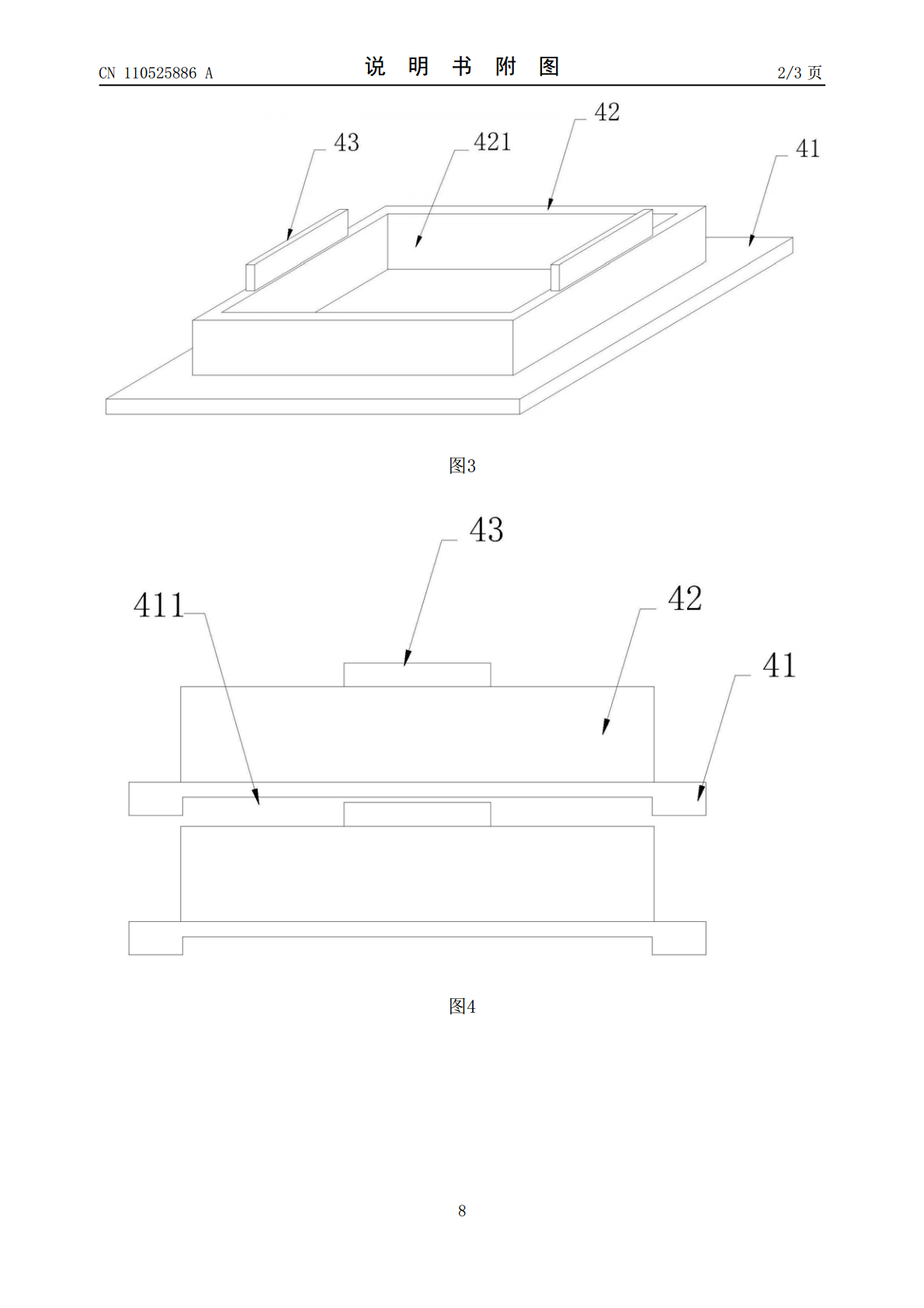

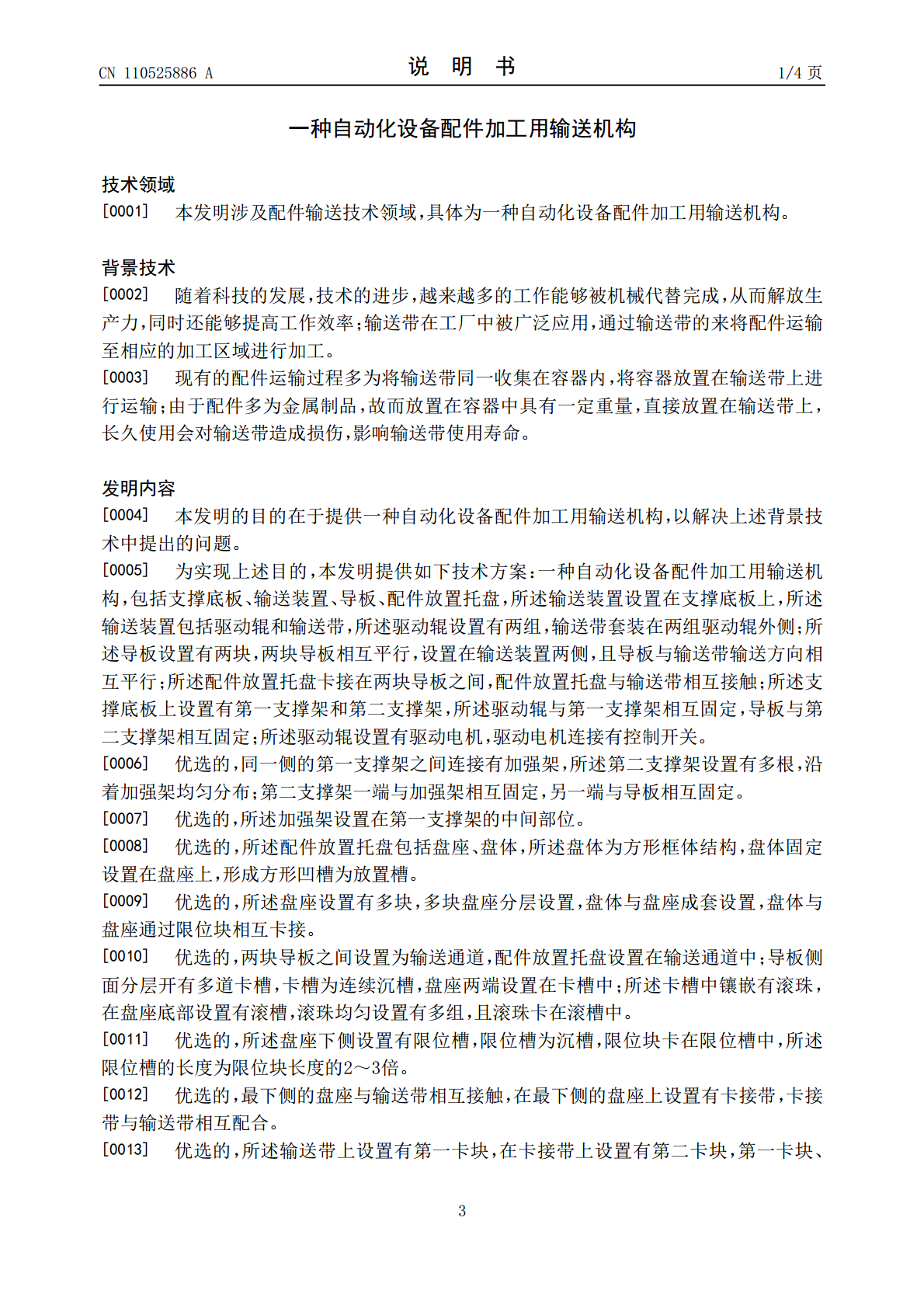

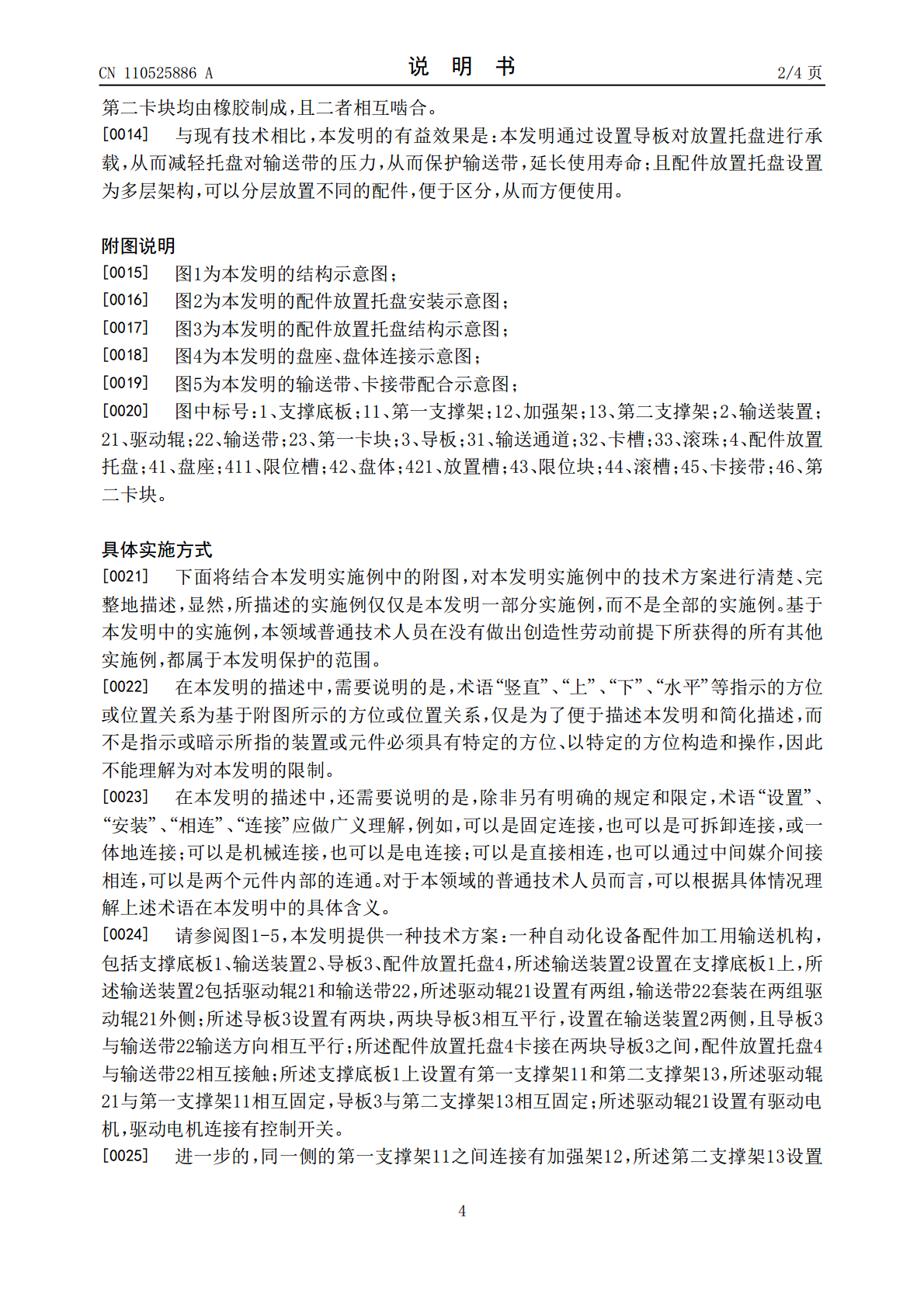

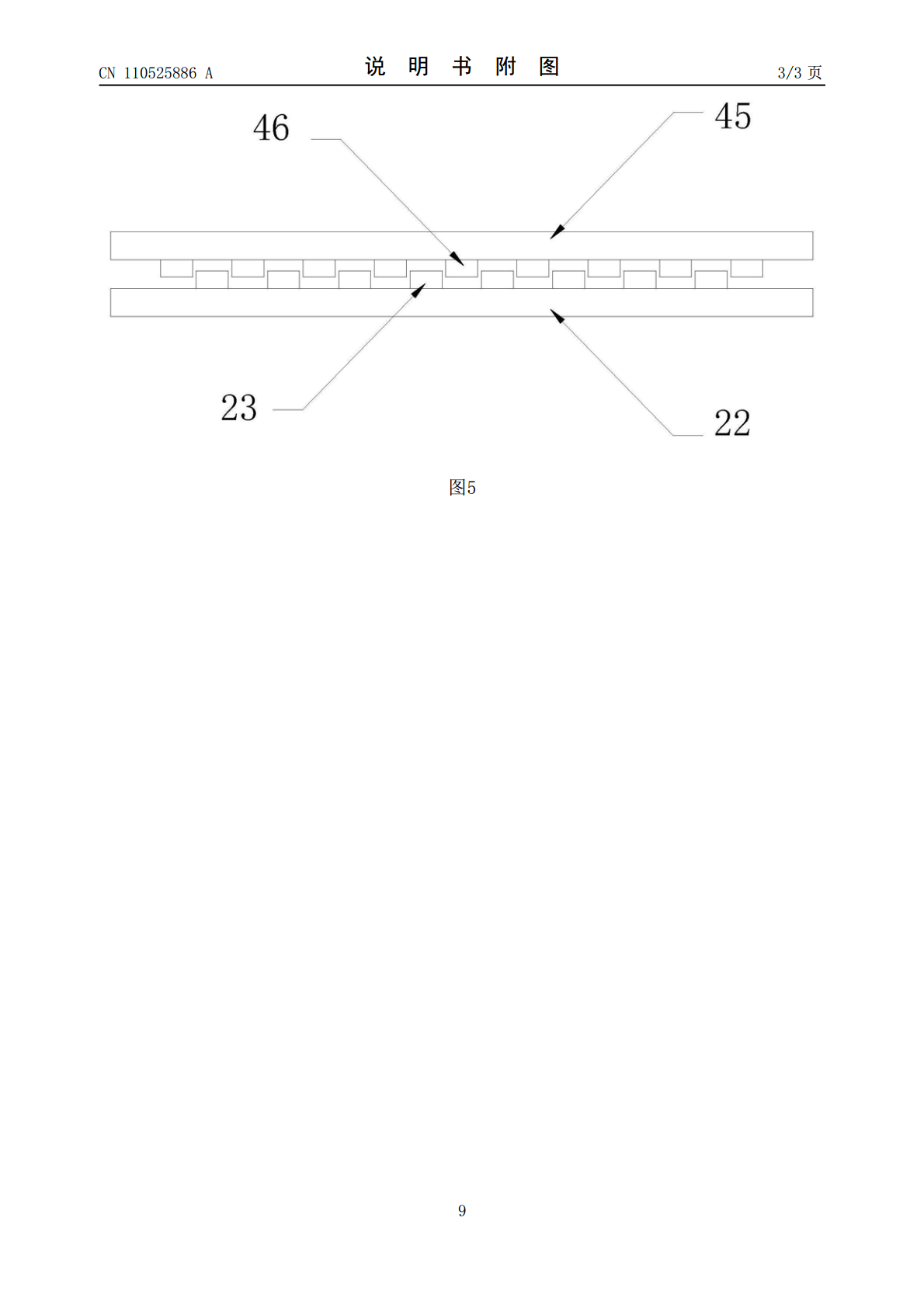

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110525886A(43)申请公布日2019.12.03(21)申请号201910744767.8(22)申请日2019.08.13(71)申请人中山市宝元海精密五金制品有限公司地址528400广东省中山市火炬开发区玉泉路1号广裕商业广场1区115卡(72)发明人黄宝站(74)专利代理机构北京联瑞联丰知识产权代理事务所(普通合伙)11411代理人郭堃(51)Int.Cl.B65G21/20(2006.01)B65G15/30(2006.01)B65D25/02(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种自动化设备配件加工用输送机构(57)摘要本发明公开了一种自动化设备配件加工用输送机构，包括支撑底板、输送装置、导板、配件放置托盘，所述输送装置设置在支撑底板上，所述输送装置包括驱动辊和输送带，所述驱动辊设置有两组，输送带套装在两组驱动辊外侧；所述导板设置有两块，两块导板相互平行，且导板与输送带输送方向相互平行；所述配件放置托盘设置在两块导板之间，配件放置托盘与输送带相互接触；所述支撑底板上设置有第一支撑架和第二支撑架，所述驱动辊与第一支撑架相互固定，导板与第二支撑架相互固定；本发明通过设置导板对放置托盘进行承载，从而减轻托盘对输送带的压力，从而保护输送带，延长使用寿命。CN110525886ACN110525886A权利要求书1/1页1.一种自动化设备配件加工用输送机构，其特征在于：包括支撑底板(1)、输送装置(2)、导板(3)、配件放置托盘(4)，所述输送装置(2)设置在支撑底板(1)上，所述输送装置(2)包括驱动辊(21)和输送带(22)，所述驱动辊(21)设置有两组，输送带(22)套装在两组驱动辊(21)外侧；所述导板(3)设置有两块，两块导板(3)相互平行，设置在输送装置(2)两侧，且导板(3)与输送带(22)输送方向相互平行；所述配件放置托盘(4)卡接在两块导板(3)之间，配件放置托盘(4)与输送带(22)相互接触；所述支撑底板(1)上设置有第一支撑架(11)和第二支撑架(13)，所述驱动辊(21)与第一支撑架(11)相互固定，导板(3)与第二支撑架(13)相互固定；所述驱动辊(21)设置有驱动电机，驱动电机连接有控制开关。2.根据权利要求1所述的一种自动化设备配件加工用输送机构，其特征在于：同一侧的第一支撑架(11)之间连接有加强架(12)，所述第二支撑架(13)设置有多根，沿着加强架(12)均匀分布；第二支撑架(13)一端与加强架(12)相互固定，另一端与导板(3)相互固定。3.根据权利要求2所述的一种自动化设备配件加工用输送机构，其特征在于：所述加强架(12)设置在第一支撑架(11)的中间部位。4.根据权利要求1所述的一种自动化设备配件加工用输送机构，其特征在于：所述配件放置托盘(4)包括盘座(41)、盘体(42)，所述盘体(42)为方形框体结构，盘体(42)固定设置在盘座(41)上，形成方形凹槽为放置槽(421)。5.根据权利要求4所述的一种自动化设备配件加工用输送机构，其特征在于：所述盘座(41)设置有多块，多块盘座(41)分层设置，盘体(42)与盘座(41)成套设置，盘体(42)与盘座(41)通过限位块(43)相互卡接。6.根据权利要求5所述的一种自动化设备配件加工用输送机构，其特征在于：两块导板(3)之间设置为输送通道(31)，配件放置托盘(4)设置在输送通道(31)中；导板(3)侧面分层开有多道卡槽(32)，卡槽(32)为连续沉槽，盘座(41)两端设置在卡槽(32)中；所述卡槽(32)中镶嵌有滚珠(33)，在盘座(41)底部设置有滚槽(44)，滚珠(33)均匀设置有多组，且滚珠(33)卡在滚槽(44)中。7.根据权利要求5所述的一种自动化设备配件加工用输送机构，其特征在于：所述盘座(41)下侧设置有限位槽(411)，限位槽(411)为沉槽，限位块(43)卡在限位槽(411)中，所述限位槽(411)的长度为限位块(43)长度的2～3倍。8.根据权利要求5所述的一种自动化设备配件加工用输送机构，其特征在于：最下侧的盘座(41)与输送带(22)相互接触，在最下侧的盘座(41)上设置有卡接带(45)，卡接带(45)与输送带(22)相互配合。9.根据权利要求8所述的一种自动化设备配件加工用输送机构，其特征在于：所述输送带(22)上设置有第一卡块(23)，在卡接带(45)上设置有第二卡块(46)，第一卡块(23)、第二卡块(46)均由橡胶制成，且二者相互啮合。2CN110525886A说明书1/4页一种自动化设备配件加工用输送机构技术领域[0001]本发明涉及配件输送技术领域，具体为一种自动化设备配件加工用输送
