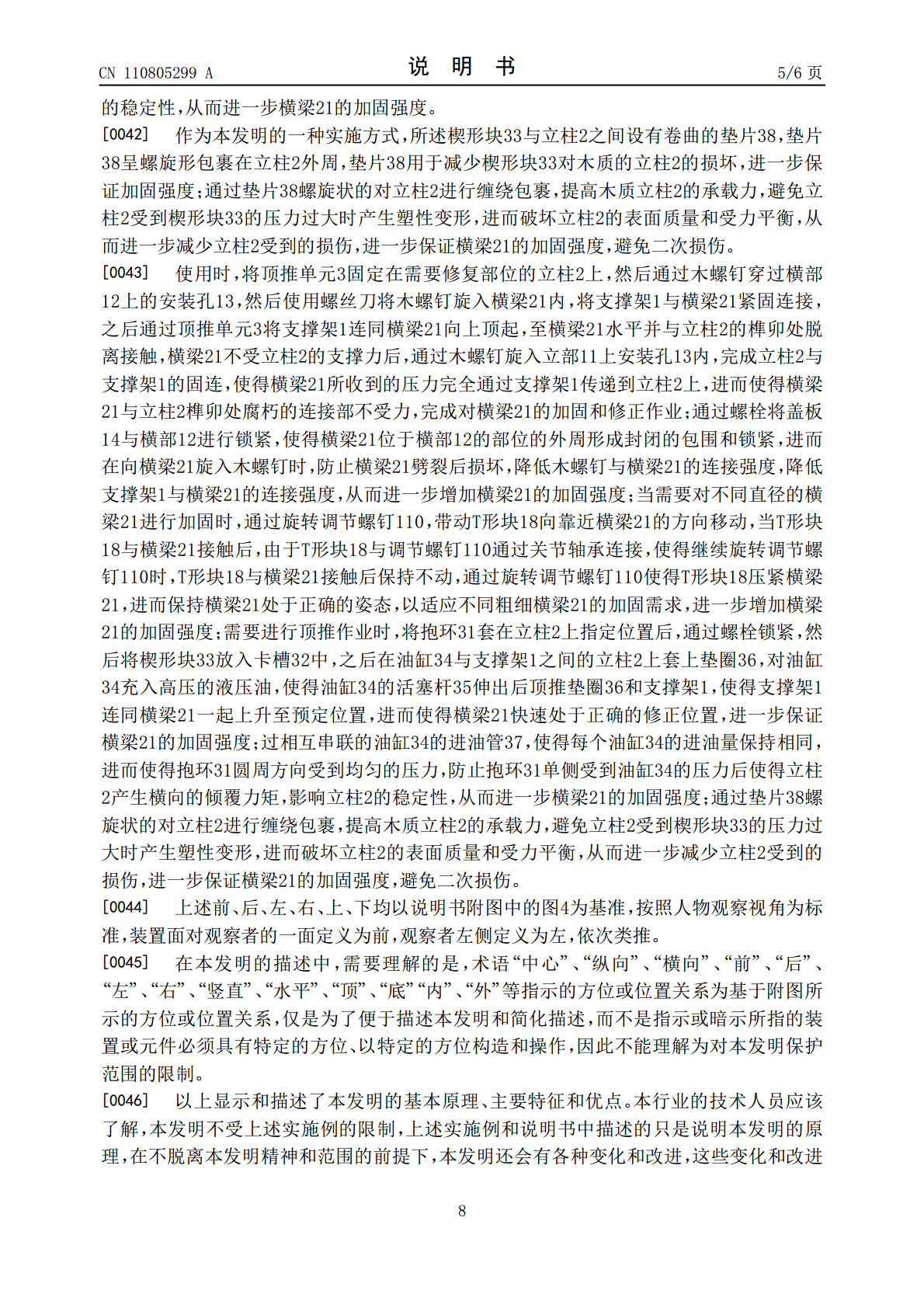

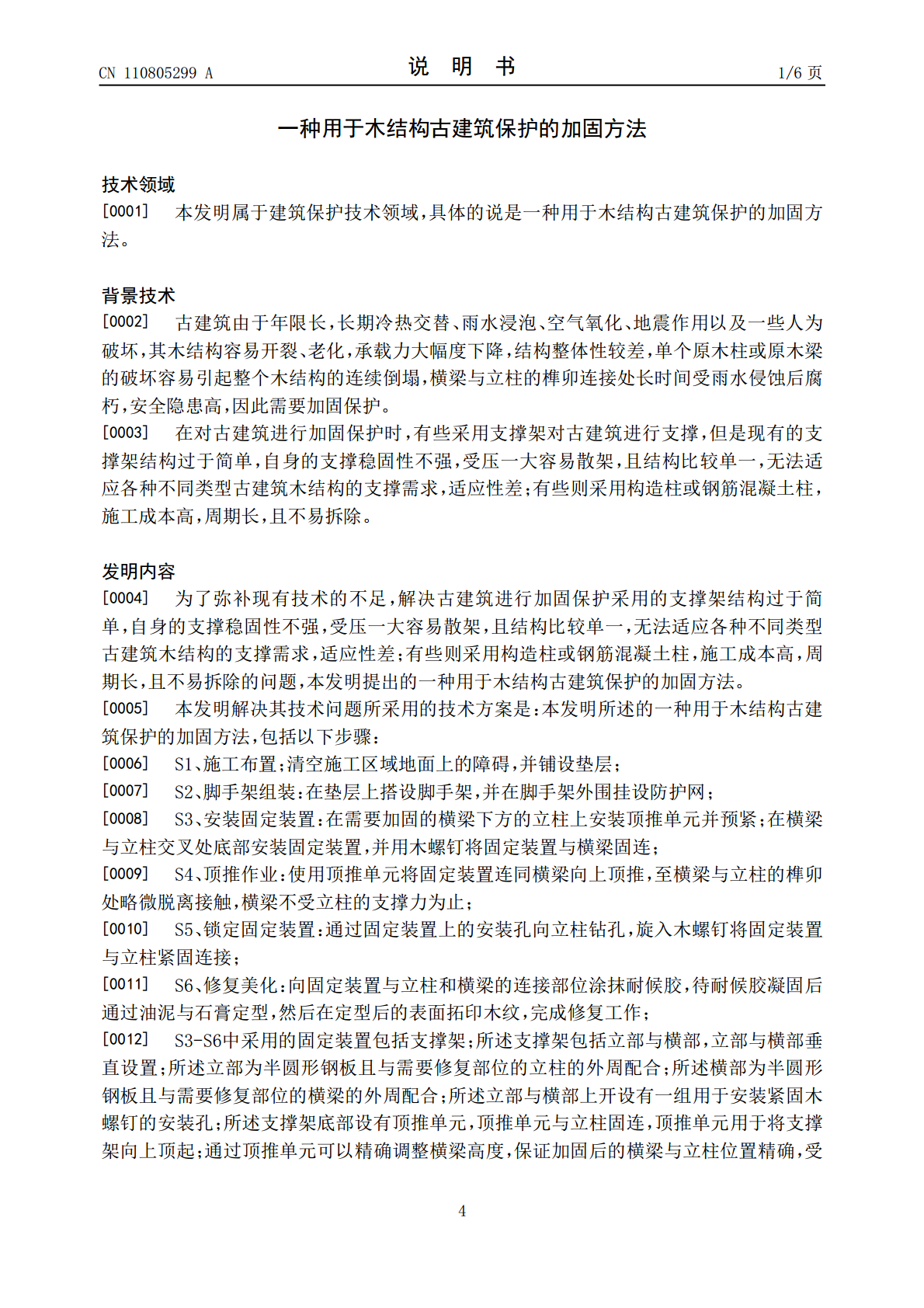

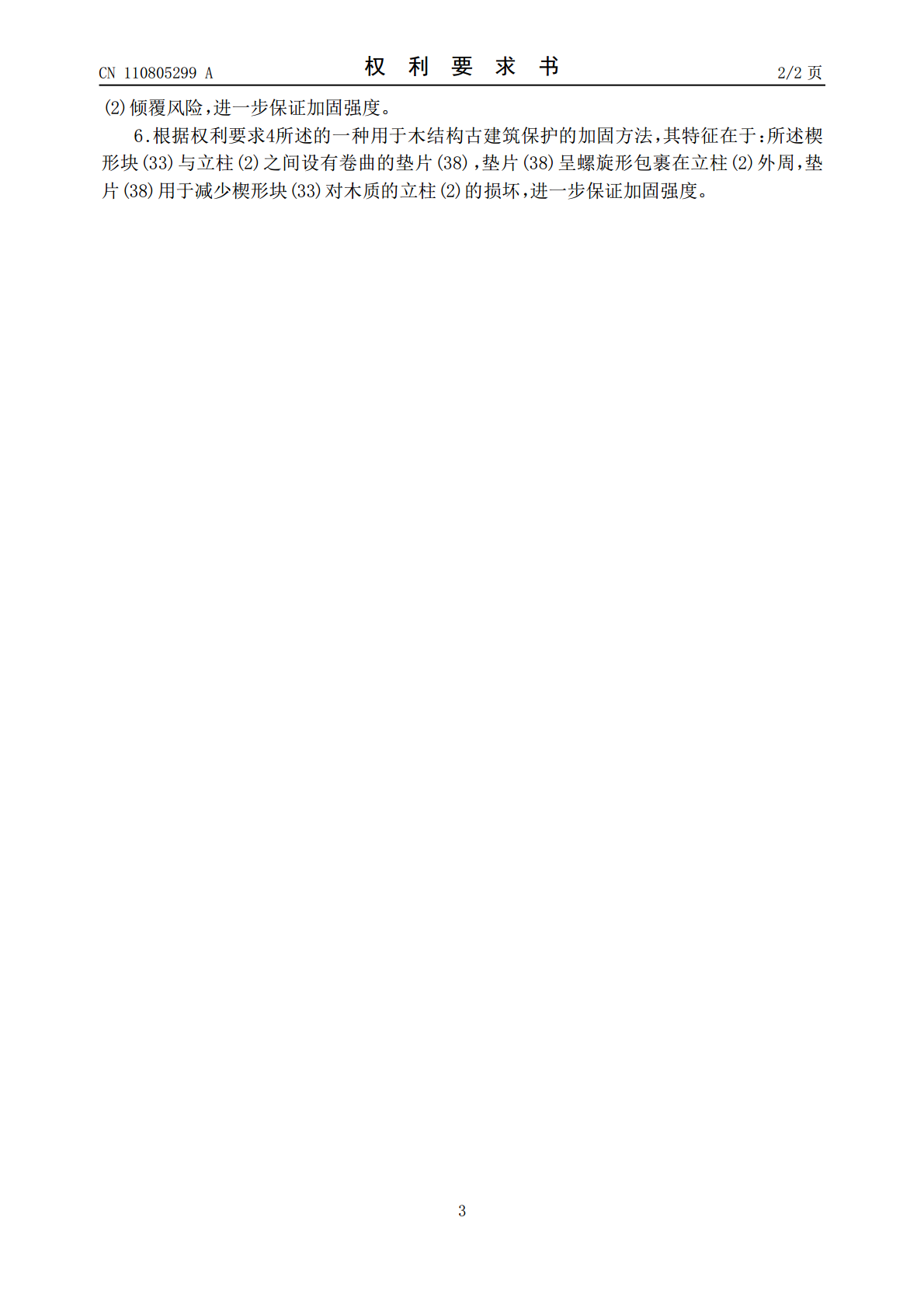

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110805299A(43)申请公布日2020.02.18(21)申请号201911065036.7(22)申请日2019.11.04(71)申请人董波地址239000安徽省滁州市琅琊区西门子路明珠园4幢307室(72)发明人董波胡启智吴荣兴顾宏才董知芮张国富葛易徐邹影张瑞章振杰朱昊(74)专利代理机构广州高炬知识产权代理有限公司44376代理人薛鹏(51)Int.Cl.E04G23/02(2006.01)E04G23/04(2006.01)E04B1/26(2006.01)权利要求书2页说明书6页附图6页(54)发明名称一种用于木结构古建筑保护的加固方法(57)摘要本发明属于建筑保护技术领域，具体的说是一种用于木结构古建筑保护的加固方法，该加固方法采用的固定装置包括支撑架；支撑架包括立部与横部，立部与横部垂直设置；立部与横部上开设有一组用于安装紧固木螺钉的安装孔；支撑架底部设有顶推单元，顶推单元与立柱固连，顶推单元用于将支撑架向上顶起；通过顶推单元可以精确调整横梁高度，保证加固后的横梁与立柱位置精确，受力均匀；本发明通过顶推单元将支撑架连同横梁向上顶起后，通过木螺钉完成立柱与支撑架的固连，使得横梁所收到的压力完全通过支撑架传递到立柱上，增加横梁的加固强度。CN110805299ACN110805299A权利要求书1/2页1.一种用于木结构古建筑保护的加固方法，其特征在于：包括以下步骤：S1、施工布置；清空施工区域地面上的障碍，并铺设垫层；S2、脚手架组装：在垫层上搭设脚手架，并在脚手架外围挂设防护网；S3、安装固定装置：在需要加固的横梁下方的立柱上安装顶推单元并预紧；在横梁与立柱交叉处底部安装固定装置，并用木螺钉将固定装置与横梁固连；S4、顶推作业：使用顶推单元将固定装置连同横梁向上顶推，至横梁与立柱的榫卯处略微脱离接触，横梁不受立柱的支撑力为止；S5、锁定固定装置：通过固定装置上的安装孔向立柱钻孔，旋入木螺钉将固定装置与立柱紧固连接；S6、修复美化：向固定装置与立柱和横梁的连接部位涂抹耐候胶，待耐候胶凝固后通过油泥与石膏定型，然后在定型后的表面拓印木纹，完成修复工作；S3-S6中采用的固定装置包括支撑架(1)；所述支撑架(1)包括立部(11)与横部(12)，立部(11)与横部(12)垂直设置；所述立部(11)为半圆形钢板且与需要修复部位的立柱(2)的外周配合；所述横部(12)为半圆形钢板且与需要修复部位的横梁(21)的外周配合；所述立部(11)与横部(12)上开设有一组用于安装紧固木螺钉的安装孔(13)；所述支撑架(1)底部设有顶推单元(3)，顶推单元(3)与立柱(2)固连，顶推单元(3)用于将支撑架(1)向上顶起；通过顶推单元(3)可以精确调整横梁(21)高度，保证加固后的横梁(21)与立柱(2)位置精确，受力均匀。2.根据权利要求1所述的一种用于木结构古建筑保护的加固方法，其特征在于：所述横部(12)上铰接有盖板(14)，盖板(14)为半圆形且与横梁(21)外周配合；所述盖板(14)与横部(12)远离其铰接处的一侧均设有凸缘(15)，凸缘(15)上开设有一组固定孔(16)，通过固定孔(16)内穿入并锁紧螺栓使得横部(12)与盖板(14)固连；盖板(14)配合横部(12)用于减少横梁(21)攻入木螺钉时产生的劈裂，增加加固强度。3.根据权利要求2所述的一种用于木结构古建筑保护的加固方法，其特征在于：所述横部(12)与盖板(14)内部设有环形槽(17)，环形槽(17)中设有一组T形块(18)，T形块(18)靠近横梁(21)的一侧与横梁(21)外周配合；所述横部(12)与盖板(14)上与T形块(18)对应位置开设有螺纹孔(19)；螺纹孔(19)中螺纹连接有调节螺钉(110)；所述调节螺钉(110)靠近T形块(18)的一端与T形块(18)关节轴承连接；通过T形块(18)配合调节螺钉(110)可以适应不同粗细的横梁(21)，进一步增加加固强度。4.根据权利要求1所述的一种用于木结构古建筑保护的加固方法，其特征在于：所述顶推单元(3)包括抱环(31)，抱环(31)有两个半圆形的钢环铰接而成，钢环远离其铰接处的一侧通过螺栓紧固；所述抱环(31)套在立柱(2)靠近横梁(21)的位置，抱环(31)内侧设有圆锥形的卡槽(32)，卡槽(32)中设有一组与卡槽(32)配合的楔形块(33)，楔形块(33)方便顶推单元(3)快速拆装；所述楔形块(33)顶部设有油缸(34)，油缸(34)的活塞杆(35)与立部(11)之间设有垫圈(36)，垫圈(36)为两个半圆形的钢圈通过螺栓紧固连接而成；通过对油缸(34)供给高压的液压油，可以方便快捷的对支撑架(1)进行顶升作业，进一步
